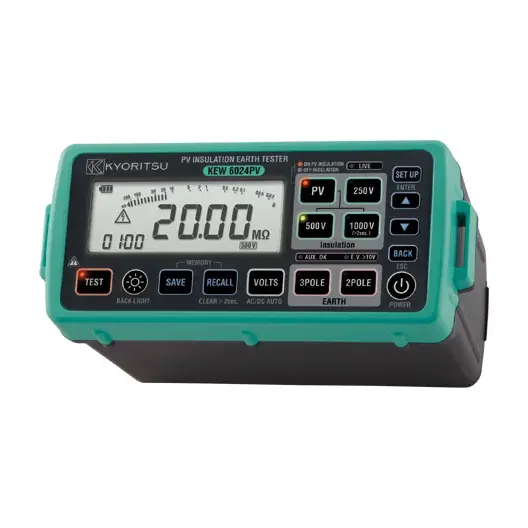

Kyoritsu KEW 6024PV 1000V Fotovoltaik (Solar) İzolasyon ve Toprak Test Cihazı
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Kyoritsu KEW 6024PV 1000V Fotovoltaik (Solar) İzolasyon ve Toprak Test Cihazı
Kyoritsu KEW 6024PV, güneş enerjisi (PV) sistemlerinde stringleri kısa devre etmeden izolasyon direnci ölçebilen fotovoltaik izolasyon ve toprak test cihazıdır. PV dizileri güç üretirken bile doğru izolasyon ölçümü yapar; 500 ve 1000 V PV izolasyon modu, 250/500/1000 V standart izolasyon testi, 20/200/2000 Ω toprak direnci ve AC 600 V / DC 1000 V voltaj ölçümünü tek cihazda sunar. 1000 V'a kadar PV sistemleri destekler.
Su geçirmez (IP54) tasarımı kötü hava koşullarında ölçüm yapmaya imkan verir; 1000 kayıtlık hafıza, ışıklı tuşlar ve arka aydınlatmalı ekran saha çalışmasını kolaylaştırır. Kutudan çıkan 8212-USB adaptörü ve KEW Report yazılımıyla kayıtlar bilgisayarda analiz edilir. İnovasyonTest, Kyoritsu yetkili satıcısı olarak KEW 6024PV'yi orijinal, faturalı ve 24 ay garantili sunar.
KEW 6024PV Solar Test Cihazı Öne Çıkan Özellikler
- İzolasyon direnci ölçümü için stringleri kısa devre etmeye gerek yoktur.
- PV dizileri güç üretirken bile doğru izolasyon direnci ölçümü; büyük kapasitif etkilerde de hızlı ve doğru sonuç.
- PV izolasyon modu 500 / 1000 V; standart izolasyon 250 / 500 / 1000 V, 2000 MΩ'a kadar.
- Toprak direnci 20 / 200 / 2000 Ω otomatik kademe.
- AC 5–600 V ve DC ±5–±1000 V voltaj ölçümü.
- Su geçirmez tasarım (IP54): kötü hava koşullarında ölçüm.
- 1000 veriye kadar hafıza; kayıtlar saha (bağlantı kutusu) ve veri numarasıyla saklanır.
- Işıklı tuşlar ve arka aydınlatmalı ekran.
- IEC 61010-1 CAT IV 300 V / CAT III 600 V; IEC 61557-1, -2, -5, -10.
Kullanım Alanları
- Güneş enerjisi santrallerinde (GES) PV dizi ve string izolasyon testleri
- Çatı tipi solar sistemlerin devreye alma ve periyodik bakım ölçümleri
- PV sistem topraklamasının direnç ölçümü
- Bağlantı (junction) kutularında DC ve AC gerilim kontrolü
- Genel tesisatlarda 250/500/1000 V izolasyon direnci ölçümü
Kutu İçeriği
- Kyoritsu KEW 6024PV test cihazı
- 7196A uzaktan kumanda anahtarlı test kabloları
- 7244A krokodil klipsli test kablosu
- 8017 uzatma probu
- 8072 standart prob
- 8212-USB adaptörü ve KEW Report yazılımı
- 9155 omuz askısı
- 9156 taşıma çantası
- 6 adet LR6 (AA) pil
- Kullanım kılavuzu ve kalibrasyon sertifikası
Opsiyonel aksesuarlar: 7243 L tipi prob, 7245A hassas ölçüm kablo seti, 8016 kanca uçlu prob.
KEW 6024PV Ölçüm Aralıkları ve Doğruluk
| Fonksiyon | Aralık | Birinci etkin aralık / doğruluk | İkinci etkin aralık / doğruluk |
|---|---|---|---|
| PV izolasyon 500 V | 20,00 / 200,0 / 2000 MΩ | 1,51–200,0 MΩ: ±(%1,5 okuma + 5 dijit) | 0,00–1,50 MΩ ve 200,1–2000 MΩ: ±(%5 okuma + 6 dijit) |
| PV izolasyon 1000 V | 20,00 / 200,0 / 2000 MΩ | 1,51–1000 MΩ: ±(%1,5 okuma + 5 dijit) | 0,00–1,50 MΩ ve 1001–2000 MΩ: ±(%5 okuma + 6 dijit) |
| İzolasyon 250 V | 20,00 / 200,0 / 2000 MΩ | 1,51–100,0 MΩ: ±(%1,5 okuma + 5 dijit) | 1,20–1,50 MΩ ve 100,1–2000 MΩ: ±(%5 okuma + 6 dijit) |
| İzolasyon 500 V | 20,00 / 200,0 / 2000 MΩ | 1,51–200,0 MΩ: ±(%1,5 okuma + 5 dijit) | 1,20–1,50 MΩ ve 200,1–2000 MΩ: ±(%5 okuma + 6 dijit) |
| İzolasyon 1000 V | 20,00 / 200,0 / 2000 MΩ | 1,51–1000 MΩ: ±(%1,5 okuma + 5 dijit) | 1,20–1,50 MΩ ve 1001–2000 MΩ: ±(%5 okuma + 6 dijit) |
| Toprak direnci | 20,00 / 200,0 / 2000 Ω | 20 Ω: ±(%3 okuma + 0,1 Ω) | 200 / 2000 Ω: ±(%3 okuma + 3 dijit) |
| Voltaj | AC 5–600 V (45–65 Hz), DC ±5–±1000 V | ±(%1 okuma + 4 dijit) | — |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Standart izolasyon modunda nominal akım 1,0–1,2 mA (250 V'ta 0,25 MΩ, 500 V'ta 0,5 MΩ, 1000 V'ta 1 MΩ yükte), orta skala değeri 50 MΩ'dur. Açık devre gerilimi nominalin 0 ile +%20 fazlası, kısa devre akımı en fazla 1,5 mA'dir.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güvenlik | IEC 61010-1 CAT IV 300 V / CAT III 600 V, kirlilik derecesi 2; IEC 61010-2-030; IEC 61010-031 |
| Ölçüm standardı | IEC 61557-1, -2, -5, -10 |
| EMC / RoHS | IEC 61326-1, 2-2 / EN 50581 |
| Koruma sınıfı | IP54 (IEC 60529) |
| Hafıza | 1000 veri |
| Güç kaynağı | 6 × LR6 (AA) 1,5 V |
| Boyutlar | 84 × 184 × 133 mm |
| Ağırlık | Yaklaşık 900 g (piller dahil) |
KEW 6024PV Hakkında: Güneş Paneli İzolasyon Ölçümü
PV dizilerinde toprağa karşı kapasitif etki ıslak havada artabilir veya topraklama sisteminden etkilenebilir; statik kapasitans ölçüm süresini uzatabilir ya da okumaları dengesizleştirebilir. KEW 6024PV, büyük kapasitif etkilerde de doğru ve hızlı sonuç verecek şekilde tasarlanmıştır. Kyoritsu'nun bağlantı örneğinde ölçüm, PV dizileri ile invertör arasındaki bağlantı kutusunda (junction box) kırmızı ve siyah test uçlarıyla yapılır. Kayıtlar saha numarası (ör. bağlantı kutusu numarası) ve veri numarasıyla saklanır; bilgisayara aktarıldığında hangi string'in hangi değeri verdiği kolayca raporlanır.
KEW 6024PV ile Benzer Kyoritsu Modeller
| Özellik | KEW 6024PV | KEW 3552BT | KEW 6018 |
|---|---|---|---|
| İzolasyon test voltajları | 250 / 500 / 1000 V + PV modu 500 / 1000 V | 50 / 100 / 125 / 250 / 500 / 1000 V | 250 / 500 / 1000 V |
| Maks. izolasyon aralığı | 2000 MΩ | 4000 MΩ | 2000 MΩ |
| PV dizisi üretimdeyken ölçüm | Var | — | — |
| Toprak direnci | 20 / 200 / 2000 Ω | — | 12 / 120 / 1200 Ω |
| Hafıza | 1000 veri | 1000 kayıt | — |
| Veri aktarımı | USB (8212-USB dahil) | Bluetooth ve USB | — |
Güneş enerjisi sistemlerinde üretim sürerken string izolasyonu ve topraklama ölçümü yapacaksanız KEW 6024PV doğru seçimdir. Genel tesisat ve motor izolasyonunda daha geniş test gerilimi seçeneği ve Bluetooth için KEW 3552BT, sade bir izolasyon-toprak-voltaj cihazı için KEW 6018 değerlendirilebilir.
KEW 6024PV Solar İzolasyon ve Toprak Test Cihazı Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 6024PV 1000V Fotovoltaik (Solar) İzolasyon ve Toprak Test Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü orijinal, faturalı ve 24 ay garantili sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 3552BT 1000V İzolasyon Test Cihazı
- Kyoritsu KEW 3127 5 kV İzolasyon Megeri
- Kyoritsu KEW 4105A-H Toprak Direnci Test Cihazı
- Fotovoltaik Ölçüm Cihazı / Solar
- İzolasyon Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 6024PV ile güneş paneli izolasyonu nasıl ölçülür?
KEW 6024PV, stringleri kısa devre etmeden ve PV dizileri güç üretirken izolasyon direncini ölçebilir. PV izolasyon modunda 500 veya 1000 V test gerilimi seçilerek ölçüm yapılır.
KEW 6024PV kaç volta kadar PV sistemlerde kullanılır?
Kyoritsu verisine göre KEW 6024PV, 1000 V'a kadar PV sistemlerini destekler. DC voltaj ölçümü ±1000 V'a kadardır.
KEW 6024PV toprak direnci ölçer mi?
Evet. 20/200/2000 Ω otomatik kademede toprak direnci ölçer; 20 Ω kademesinde doğruluk ±(%3 okuma + 0,1 Ω)'dur.
KEW 6024PV verileri bilgisayara aktarabilir mi?
Evet. 1000 veriye kadar kayıt yapar; kutudan çıkan 8212-USB adaptörü ve KEW Report yazılımıyla kayıtlar bilgisayara aktarılıp analiz edilir.
KEW 6024PV hangi pille çalışır?
6 adet LR6 (AA) 1,5 V pille çalışır; piller kutu içeriğindedir.
Kyoritsu KEW 6024PV Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 6024PV'yi orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilir; talep halinde TÜRKAK akrediteli kalibrasyon sertifikası isteyebilirsiniz.
| Kyoritsu KEW 6024PV 1000V Fotovoltaik (Solar) İzolasyon ve Toprak Test Cihazı Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 6024PV |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Fotovoltaik (solar) izolasyon ve toprak test cihazı |
| PV izolasyon | 500 / 1000 V; 20,00 / 200,0 / 2000 MΩ |
| İzolasyon | 250 / 500 / 1000 V; 20,00 / 200,0 / 2000 MΩ |
| Toprak direnci | 20,00 / 200,0 / 2000 Ω |
| Voltaj | AC 5–600 V, DC ±5–±1000 V |
| PV sistem gerilimi | 1000 V'a kadar |
| Hafıza | 1000 veri |
| Veri aktarımı | USB (8212-USB ve KEW Report dahil) |
| Güvenlik kategorisi | IEC 61010-1 CAT IV 300 V / CAT III 600 V; IEC 61557-1, -2, -5, -10 |
| Koruma sınıfı | IP54 |
| Güç kaynağı | 6 × LR6 (AA) 1,5 V |
| Boyutlar | 84 × 184 × 133 mm |
| Ağırlık | Yaklaşık 900 g (piller dahil) |
| Kutu içeriği | 7196A, 7244A, 8017, 8072, 8212-USB, 9155 omuz askısı, 9156 çanta, 6 × LR6 pil, kılavuz, kalibrasyon sertifikası |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
