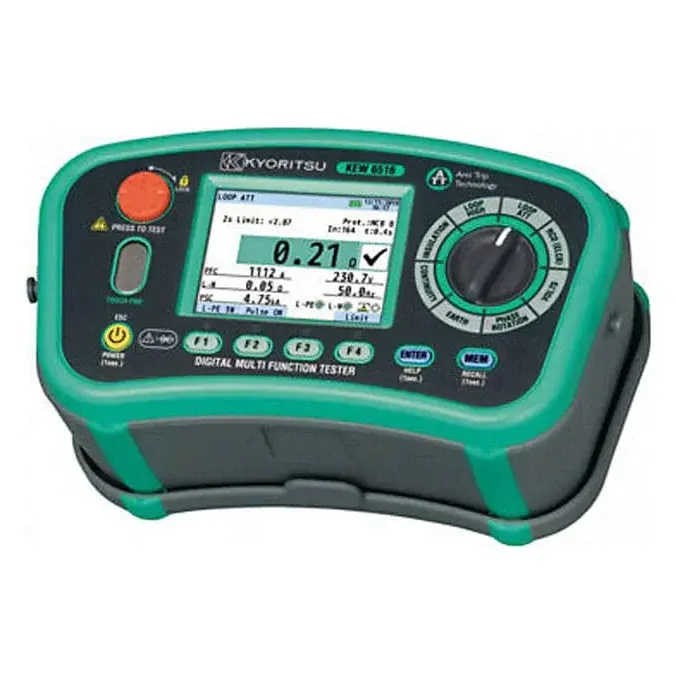

Kyoritsu KEW 6516 10 Fonksiyonlu USB Bağlantılı Elektrik Tesisat Test Cihazı
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Kyoritsu KEW 6516 10 Fonksiyonlu USB Bağlantılı Elektrik Tesisat Test Cihazı
Kyoritsu KEW 6516, elektrik iç tesisatlarının muayene ve kabul ölçümlerini tek cihazda toplayan çok fonksiyonlu tesisat test cihazıdır. Süreklilik, 100/250/500/1000 V izolasyon direnci, loop empedansı, PSC/PFC, RCD, toprak direnci, voltaj, frekans ve faz sırası ölçümlerine ek olarak SPD (varistör) ve PAT testi yapar. Ölçüm sonuçlarını 1000 kayıtlık hafızasında saklar; kutudan çıkan 8212-USB adaptörü ve KEW Report yazılımıyla verileri bilgisayara aktarıp eksiksiz test raporu hazırlamanızı sağlar.
KEW 6516, Bluetooth'lu KEW 6516BT ile aynı ölçüm altyapısını paylaşır; Bluetooth yerine bilgisayar bağlantısını standart olarak sunması, raporlarını ofiste hazırlayan muayene firmaları ve tesis bakım ekipleri için pratiktir. İnovasyonTest, Kyoritsu yetkili satıcısı olarak KEW 6516'yı orijinal, faturalı ve 24 ay garantili sunar.
KEW 6516 Tesisat Test Cihazı Öne Çıkan Özellikler
- Topraklama, izolasyon, süreklilik, loop, PSC, PFC, voltaj, frekans, faz sırası ve RCD dahil 10 ana fonksiyon; SPD ve PAT testi.
- USB veri aktarımı: 8212-USB adaptörü ve KEW Report yazılımı kutu içeriğinde; 1000 sonuçluk dahili hafıza.
- RCD'leri attırmayan ATT loop ölçümü (3 telli ve nötrsüz hatlar için 2 telli).
- 25 A test akımıyla 0,001 Ω çözünürlüklü L-PE loop ölçümü.
- AC, A, F, B (genel/selektif), EV ve değişken akımlı RCD testleri; tekli, otomatik, rampa ve dokunma gerilimi (Uc).
- İzolasyonda otomatik deşarj ile DAR ve PI değerlerinin otomatik hesaplanması.
- Zs/Ra limit fonksiyonuyla koruma cihazı uygunluğunun GEÇTİ/KALDI olarak gösterilmesi.
- Renkli ekran, Türkçe menü, bağlantı şemasını gösteren YARDIM tuşu ve PE gerilimini algılayan dokunmatik ped.
- IEC 61010-1 CAT IV 300 V / CAT III 600 V, IEC 61557 serisi uyumu, IP40.
Kullanım Alanları
- Yeni elektrik tesisatlarının ilk kontrol (kabul) ölçümleri
- İşyeri ve sanayi tesislerinde periyodik elektrik tesisatı muayenesi ve raporlama
- Pano, priz ve linye hatlarında loop empedansı ve kısa devre akımı kontrolü
- Kaçak akım rölesi (RCD) atma süresi ve atma akımı testleri
- Topraklama direnci ve koruma iletkeni sürekliliği ölçümü
- Taşınabilir elektrikli cihazların PAT testleri
Kutu İçeriği
- Kyoritsu KEW 6516 çok fonksiyonlu tesisat test cihazı
- Schuko fişli şebeke test kablosu (7218A)
- 7281 uzaktan kumanda (test) butonlu test probu
- 7246 dağıtım panosu test kablosu
- 7228A toprak direnci test kabloları
- 8041 yardımcı toprak kazıkları (2 adet / 1 set)
- 9084 yumuşak çanta, 9142 taşıma çantası
- 8212-USB adaptörü ve KEW Report bilgisayar yazılımı
- 9151 omuz kayışı ve 9199 omuz pedi
- 8 adet LR6 (AA) pil
- Kullanım kılavuzu ve üretici kalibrasyon sertifikası
Opsiyonel aksesuarlar: 8259 ölçüm terminali adaptörü (kırmızı, sarı, yeşil / 1 set), 7272 hassas ölçüm kablo seti (test kablolu 2 makara, 2 kazık, toprak test kablosu ve taşıma çantası), 8017A uzun uzatma probu, Tip 1 fişli 8601 ve Tip 2 fişli 8602 elektrikli araç şarj istasyonu (EVSE) adaptörleri.
KEW 6516 Ölçüm Aralıkları ve Doğruluk
| Fonksiyon | Aralık | Doğruluk | Test akımı / Not |
|---|---|---|---|
| İzolasyon 100 / 250 V | 2,000 / 20,00 / 200,0 MΩ | ±(%2 okuma + 6 dijit); 200,0 MΩ'da ±(%5 okuma + 6 dijit) | 1,0–1,2 mA (0,1 / 0,25 MΩ'da) |
| İzolasyon 500 V | 20,00 / 200,0 / 1000 MΩ | ±(%2 okuma + 6 dijit); 1000 MΩ'da ±(%5 okuma + 6 dijit) | 1,0–1,2 mA (0,5 MΩ'da) |
| İzolasyon 1000 V | 20,00 / 200,0 / 2000 MΩ | ±(%2 okuma + 6 dijit); 2000 MΩ'da ±(%5 okuma + 6 dijit) | 1,0–1,2 mA (1 MΩ'da); kısa devre en fazla 1,5 mA |
| SPD (varistör) | 0–1000 V (1 V adım) | ±(%5 okuma + 5 dijit) | — |
| Loop ATT L-PE/L-N (3 telli) | 20,00 / 200,0 / 2000 Ω | ±(%3 okuma + 6 dijit) | L-N 6 A/60 ms, N-PE 10 mA |
| Loop ATT L-PE (2 telli) | 20,00 / 200,0 / 2000 Ω | ±(%3 okuma + 10 dijit) | L-PE 15 mA |
| Loop HIGH L-PE | 20,00 / 200,0 / 2000 Ω | ±(%3 okuma + 4 dijit) | 20 Ω'da 6 A/20 ms |
| Loop HIGH L-PE (0,001 Ω) | 2,000 Ω | ±(%3 okuma + 25 mΩ) | 25 A/20 ms |
| Loop HIGH L-N / L-L | 20,00 Ω | ±(%3 okuma + 4 dijit) | 6 A/20 ms; 48–500 V |
| PSC / PFC | 2000 A / 20 kA (PFC 50 kA'ya kadar) | Loop ve voltaj doğruluğundan türetilir | — |
| RCD | 6–1000 mA ve değişken akım | Atma süresi ±(%1 okuma + 2 ms) | x1/2, x1, x5, rampa, otomatik, Uc |
| Süreklilik | 20,00 / 200,0 / 2000 Ω | ±(%2 okuma + 8 dijit) | 200 mA veya 15 mA; açık devre 7–14 V |
| Voltaj (TRMS) / Frekans | 2–600 V / 45–65 Hz | ±(%2 okuma + 4 dijit) / ±(%0,5 okuma + 2 dijit) | — |
| Faz sırası | 48–600 V | — | "1.2.3" doğru, "3.2.1" ters |
| Toprak direnci | 20,00 / 200,0 / 2000 Ω | ±(%2 okuma + 0,08 Ω) 20 Ω; ±(%2 okuma + 3 dijit) diğer | 3 telli ve 2 telli ölçüm |
Değerler Kyoritsu teknik dokümanından alınmıştır.
RCD tipleri ve nominal atma akımları: AC tipi genel 10–1000 mA, selektif 10–500 mA; A ve F tipi 10–500 mA; B tipi 10–300 mA (genel ve selektif); EV tipi 6 mA DC. x5 testi AC/A/F için 10/30/100 mA, B için 10/30 mA ile yapılır. Otomatik test sırası x1/2 (0°) → x1/2 (180°) → x1 (0°) → x1 (180°) → x5 (0°) → x5 (180°) şeklindedir; EV tipi otomatik testte ek olarak 6 mA DC testi yapılır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güvenlik | IEC 61010-1 CAT IV 300 V / CAT III 600 V; IEC 61557-1, 2, 3, 4, 5, 6, 7, 10 |
| Koruma sınıfı | IP40 (IEC 60529) |
| Ekran | Renkli nokta matris LCD, 320 × 240 piksel |
| Veri aktarımı | USB (8212-USB adaptörü ve KEW Report yazılımı dahil) |
| Hafıza | 1000 ölçüm sonucu |
| Güç kaynağı | 8 × LR6 (AA) 1,5 V |
| Çalışma ortamı | -10 – +50 °C, %80 RH altı |
| Boyut / Ağırlık | 136 × 235 × 114 mm / yaklaşık 1350 g (piller dahil) |
Kılavuza göre yeni pillerle izolasyonda (1000 V, 1 MΩ) en az yaklaşık 1500, loop, RCD ve toprak testlerinde en az yaklaşık 3000 test yapılabilir; cihaz yaklaşık 10 dakika işlem yapılmadığında otomatik kapanır.
KEW 6516 Hakkında: USB ile Raporlama
Her fonksiyonda ölçülen sonuç MEM tuşuyla dahili hafızaya kaydedilir (en fazla 1000 kayıt). Kaydedilen veriler 8212-USB iletişim adaptörüyle bilgisayara aktarılır ve KEW Report yazılımında düzenlenip rapor olarak yazdırılabilir; kılavuz KEW Report 2.80 veya üzeri sürümün kullanılmasını önerir. Yazılım ve USB sürücüsü Kyoritsu'nun web sitesinden indirilebilir.
KEW 6516'da Bluetooth bulunmaz; ölçüm verilerini sahada tablet veya telefona aktarmak istiyorsanız aynı ölçüm fonksiyonlarına sahip KEW 6516BT modelini tercih edebilirsiniz. Elektrikli araç şarj istasyonu testleri için opsiyonel KEW 8602 (Tip 2) adaptörü KEW 6516 ile de kullanılabilir.
KEW 6516 ile Benzer Kyoritsu Modeller
| Özellik | KEW 6516BT | KEW 6516 | KEW 6011A | KEW 6010B |
|---|---|---|---|---|
| İzolasyon test voltajları | 100/250/500/1000 V | 100/250/500/1000 V | 250/500/1000 V | 500/1000 V |
| Loop empedans | 20/200/2000 Ω + 0,001 Ω modu | 20/200/2000 Ω + 0,001 Ω modu | 20/200/2000 Ω | 20/2000 Ω |
| RCD tipleri | AC, A, F, B (genel/selektif), EV | AC, A, F, B (genel/selektif), EV | DC hassas RCD için DC testi | AC ve A, standart ve selektif |
| Toprak direnci | 20/200/2000 Ω (3 ve 2 telli) | 20/200/2000 Ω (3 ve 2 telli) | — | — |
| Faz sırası | Var | Var | — | — |
| Hafıza | 1000 sonuç | 1000 sonuç | — | 300 sonuç |
| Veri aktarımı | Bluetooth (USB opsiyonel) | USB (8212-USB dahil) | — | Opsiyonel 8212 optik adaptör |
Raporlarını bilgisayarda hazırlayan ekipler için USB adaptörü dahil gelen KEW 6516, sahada mobil cihazla çalışmak isteyenler için Bluetooth'lu KEW 6516BT uygundur. Toprak direnci ve faz sırası ölçümü gerekmeyen temel loop, RCD ve izolasyon testleri için KEW 6011A veya KEW 6010B değerlendirilebilir.
KEW 6516 10 Fonksiyonlu Tesisat Test Cihazı Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 6516 10 Fonksiyonlu USB Bağlantılı Elektrik Tesisat Test Cihazı fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü orijinal, faturalı ve 24 ay garantili sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur. KEW 6516 için teslim süresi ve proje fiyatı bilgisi almak için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 6516BT Bluetooth'lu 10 Fonksiyonlu Tesisat Test Cihazı
- Kyoritsu KEW 4140 Loop / PSC / PFC Test Cihazı
- Kyoritsu KEW 5406A RCD Test Cihazı
- Çok Fonksiyonlu Tesisat Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
KEW 6516 ile KEW 6516BT arasındaki fark nedir?
Ölçüm fonksiyonları ve teknik değerler aynıdır. KEW 6516'da Bluetooth yoktur, buna karşın 8212-USB adaptörü ve KEW Report yazılımı kutudan çıkar. KEW 6516BT ise Bluetooth ile Android/iOS cihazlara veri aktarır; USB adaptörü onda opsiyoneldir.
Kyoritsu KEW 6516 izolasyon testinde hangi gerilimleri kullanır?
100, 250, 500 ve 1000 V test gerilimleriyle ölçüm yapar; 1000 V kademesinde 2000 MΩ'a kadar ölçer. SPD testinde gerilim 1 V adımlarla 1000 V'a kadar artırılır.
KEW 6516 hangi RCD tiplerini test eder?
AC, A, F ve B tipi (genel ve selektif) RCD'leri ve EV tipi (6 mA DC) RCD'leri test eder; x1/2, x1, x5, rampa, otomatik test ve dokunma gerilimi (Uc) modları vardır.
KEW 6516 hangi pille çalışır?
8 adet LR6 (AA) 1,5 V alkalin pille çalışır; piller kutu içeriğindedir. Cihaz yaklaşık 10 dakika işlem yapılmadığında otomatik kapanır.
KEW 6516 kalibrasyon sertifikasıyla mı gelir?
Kutu içeriğinde üretici kalibrasyon sertifikası bulunur. İnovasyonTest'ten talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti alabilirsiniz.
Kyoritsu KEW 6516 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 6516'yı orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz.
| Kyoritsu KEW 6516 10 Fonksiyonlu USB Bağlantılı Elektrik Tesisat Test Cihazı Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 6516 |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Çok fonksiyonlu elektrik tesisat test cihazı |
| Fonksiyonlar | Süreklilik, izolasyon, loop (ATT/HIGH), PSC/PFC, RCD, toprak direnci, voltaj, frekans, faz sırası, SPD, PAT |
| İzolasyon test voltajları | 100 / 250 / 500 / 1000 V; 2000 MΩ'a kadar |
| Loop empedansı | 20,00 / 200,0 / 2000 Ω; 2,000 Ω (0,001 Ω çözünürlük, 25 A) |
| PSC / PFC | 2000 A / 20 kA (PFC 50 kA'ya kadar) |
| RCD | AC, A, F, B (genel/selektif), EV; 6–1000 mA ve değişken |
| Toprak direnci | 20,00 / 200,0 / 2000 Ω (3 telli ve 2 telli) |
| Voltaj / Frekans | 2–600 V TRMS / 45–65 Hz |
| Hafıza | 1000 ölçüm sonucu |
| Veri aktarımı | USB (8212-USB adaptörü ve KEW Report yazılımı dahil) |
| Güvenlik kategorisi | IEC 61010-1 CAT IV 300 V / CAT III 600 V |
| Koruma sınıfı | IP40 |
| Güç kaynağı | 8 × LR6 (AA) 1,5 V |
| Boyutlar | 136 × 235 × 114 mm |
| Ağırlık | Yaklaşık 1350 g (piller dahil) |
| Kutu içeriği | Şebeke test kablosu, 7281, 7246, 7228A, 8041, 8212-USB, çantalar, omuz kayışı ve pedi, 8 × AA pil, kılavuz, kalibrasyon sertifikası |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
