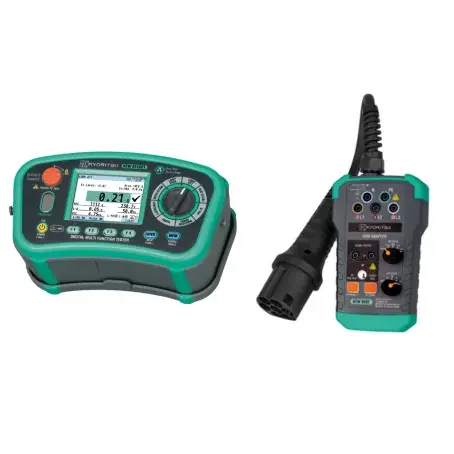

Kyoritsu KEW 6516BT-EV2 Elektrikli Araç Şarj İstasyonu ve Tesisat Test Kiti
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Kyoritsu KEW 6516BT-EV2 Elektrikli Araç Şarj İstasyonu ve Tesisat Test Kiti
Kyoritsu KEW 6516BT-EV2, Bluetooth'lu KEW 6516BT çok fonksiyonlu tesisat test cihazı ile KEW 8602 Tip 2 şarj istasyonu (EVSE) test adaptörünü bir araya getiren kittir. Tek pakette hem bina ve sanayi elektrik tesisatlarının izolasyon, süreklilik, loop, PSC/PFC, RCD, toprak, voltaj ve faz sırası ölçümlerini yapar; hem de Mod 3 AC elektrikli araç şarj istasyonlarını araç simülasyonu, CP/PE hata testleri ve şarj noktasından yapılan tesisat güvenlik ölçümleriyle muayene eder.
Şarj istasyonu kurulum ve bakım firmaları, elektrik müteahhitleri ve periyodik kontrol yapan muayene kuruluşları için hazırlanan kit, iki ürünü ayrı ayrı seçme ihtiyacını ortadan kaldırır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak KEW 6516BT-EV2 kitini orijinal, faturalı ve 24 ay garantili sunar.
KEW 6516BT-EV2 Test Kiti Öne Çıkan Özellikler
- Kit içeriği: KEW 6516BT çok fonksiyonlu test cihazı ve KEW 8602 EVSE adaptörü.
- Şarj istasyonunda CP durumu (A, B, C, D) ve PP durumu (AÇIK, 13, 20, 32, 63 A) simülasyonu; PE ön test, CP hatası ve PE hatası testleri.
- İstasyonun dahili 6 mA DC RCD'sinin çalışma testi; polarite (+/-), x1/2, x1 ve x5 testleri otomatik yapılabilir, AC, A, B ve F tipi RCD'ler de test edilir.
- LOOP ATT fonksiyonunda "L-PE 3W EV" modu: istasyondaki 6 mA RDC-DD'nin tetiklenmemesi için ölçüm akımını düşürür (ana ünite yazılımı 2.10 ve sonrası).
- Şarj noktasından kablo izolasyonu, PE sürekliliği (200 mA), 3 ve 2 telli toprak direnci, voltaj/frekans ve faz sırası ölçümleri.
- 6516BT ile 100/250/500/1000 V izolasyon, 0,001 Ω çözünürlüklü loop, AC/A/F/B/EV RCD, toprak ve faz sırası testleri.
- Bluetooth 5.0 ile Android/iOS cihazlara veri aktarımı, 1000 sonuçluk hafıza, renkli ekran ve Türkçe menü.
- 6516BT: IEC 61010-1 CAT IV 300 V / CAT III 600 V; 8602: CAT II 300 V, IEC 61851-1.
Kullanım Alanları
- AC elektrikli araç şarj istasyonlarının kurulum sonrası kabul ve devreye alma testleri
- Otopark, AVM, akaryakıt istasyonu ve site şarj noktalarının periyodik muayenesi
- Şarj istasyonu arızalarında CP/PP iletişimi ve koruma fonksiyonlarının kontrolü
- Şarj istasyonunu besleyen tesisatın topraklama, loop ve RCD ölçümleri
- Genel elektrik iç tesisatı muayene ve periyodik kontrol ölçümleri
Kutu İçeriği
- Kyoritsu KEW 6516BT çok fonksiyonlu tesisat test cihazı × 1
- Kyoritsu KEW 8602 EVSE (şarj istasyonu) test adaptörü × 1
KEW 6516BT standart aksesuarları: Schuko fişli şebeke test kablosu (7218A), 7281 uzaktan kumandalı test probu, 7246 dağıtım panosu test kablosu, 7228A toprak test kabloları, 8041 yardımcı toprak kazıkları, 9084 yumuşak çanta, 9142 taşıma çantası, 9151 omuz kayışı, 9199 omuz pedi, 8 × LR6 (AA) pil, kullanım kılavuzu ve kalibrasyon sertifikası. KEW 8602 standart aksesuarları: 9202 taşıma çantası, 8930 sigorta ve kullanım kılavuzu. 8212-USB adaptörü (USB bağlantısı) ve Tip 1 – Tip 2 dönüştürme adaptörü KEW 8603 opsiyoneldir.
KEW 6516BT-EV2 ile Şarj İstasyonu Testleri
| Test | Koşul | Açıklama |
|---|---|---|
| İzolasyon (kablo) | Enerjisiz (CP durumu A) | Tek ve üç fazlı istasyon kablolarında iletkenler ile PE arası; N, L1, L2, L3 arası ölçülemez |
| Topraklama sürekliliği (200 mA) | Enerjisiz | Adaptörün PE terminali ile metal gövde veya topraklama arası |
| Toprak direnci (3 ve 2 telli) | Enerjisiz | İstasyonun bağlı olduğu topraklamanın direnci |
| Voltaj / frekans, faz sırası | Enerjili (CP durumu C, D) | Terminaller arası gerilim ve frekans; üç fazlı beslemede faz sırası |
| Loop empedansı (LOOP ATT) | Enerjili (CP durumu C, D) | Faz-toprak loop empedansı, istasyon RCD'sini attırmayan düşük akım |
| RCD testi | Enerjili (CP durumu C, D) | Dahili 6 mA DC RCD ile AC, A, B, F tipi RCD'ler |
"L-PE 3W" ve "L-PE 3W EV" Ölçüm Akımları
| Akım yolu | L-PE 3W | L-PE 3W EV |
|---|---|---|
| L-N | 6 A / 60 ms | 6 A / 60 ms |
| N-PE | 10 mA (5,3 Hz) | Normal I: 6 mA, Low I: 4 mA (5,3 Hz) |
"L-PE 3W EV" modu F1 tuşuyla seçilir, F3 tuşuyla "Normal I" veya "Low I" akım seviyesi belirlenir. Bu fonksiyon KEW 6516/6516BT ana ünite yazılımı sürüm 2.10 ve sonrasında bulunur; yazılım sürümü cihaz açıldığında ekranda görüntülenir.
KEW 6516BT Ölçüm Aralıkları ve Doğruluk
| Fonksiyon | Aralık | Doğruluk | Test akımı / Not |
|---|---|---|---|
| İzolasyon 100 / 250 V | 2,000 / 20,00 / 200,0 MΩ | ±(%2 okuma + 6 dijit); 200,0 MΩ'da ±(%5 okuma + 6 dijit) | 1,0–1,2 mA (0,1 / 0,25 MΩ'da) |
| İzolasyon 500 V | 20,00 / 200,0 / 1000 MΩ | ±(%2 okuma + 6 dijit); 1000 MΩ'da ±(%5 okuma + 6 dijit) | 1,0–1,2 mA (0,5 MΩ'da) |
| İzolasyon 1000 V | 20,00 / 200,0 / 2000 MΩ | ±(%2 okuma + 6 dijit); 2000 MΩ'da ±(%5 okuma + 6 dijit) | 1,0–1,2 mA (1 MΩ'da); kısa devre en fazla 1,5 mA |
| SPD (varistör) | 0–1000 V (1 V adım) | ±(%5 okuma + 5 dijit) | — |
| Loop ATT L-PE/L-N (3 telli) | 20,00 / 200,0 / 2000 Ω | ±(%3 okuma + 6 dijit) | L-N 6 A/60 ms, N-PE 10 mA |
| Loop ATT L-PE (2 telli) | 20,00 / 200,0 / 2000 Ω | ±(%3 okuma + 10 dijit) | L-PE 15 mA |
| Loop HIGH L-PE | 20,00 / 200,0 / 2000 Ω | ±(%3 okuma + 4 dijit) | 20 Ω'da 6 A/20 ms |
| Loop HIGH L-PE (0,001 Ω) | 2,000 Ω | ±(%3 okuma + 25 mΩ) | 25 A/20 ms |
| Loop HIGH L-N / L-L | 20,00 Ω | ±(%3 okuma + 4 dijit) | 6 A/20 ms; 48–500 V |
| PSC / PFC | 2000 A / 20 kA (PFC 50 kA'ya kadar) | Loop ve voltaj doğruluğundan türetilir | — |
| RCD | 6–1000 mA ve değişken akım | Atma süresi ±(%1 okuma + 2 ms) | x1/2, x1, x5, rampa, otomatik, Uc |
| Süreklilik | 20,00 / 200,0 / 2000 Ω | ±(%2 okuma + 8 dijit) | 200 mA veya 15 mA; açık devre 7–14 V |
| Voltaj (TRMS) / Frekans | 2–600 V / 45–65 Hz | ±(%2 okuma + 4 dijit) / ±(%0,5 okuma + 2 dijit) | — |
| Faz sırası | 48–600 V | — | "1.2.3" doğru, "3.2.1" ters |
| Toprak direnci | 20,00 / 200,0 / 2000 Ω | ±(%2 okuma + 0,08 Ω) 20 Ω; ±(%2 okuma + 3 dijit) diğer | 3 telli ve 2 telli ölçüm |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | KEW 6516BT | KEW 8602 |
|---|---|---|
| Güvenlik | IEC 61010-1 CAT IV 300 V / CAT III 600 V | IEC 61010-1 CAT II 300 V, IEC 61851-1 |
| Koruma sınıfı | IP40 | IP40 |
| Güç / Bağlantı | 8 × LR6 (AA); Bluetooth 5.0 | Tip 2 fiş, 250 mm kablo |
| Nominal gerilim | Fonksiyona göre 48–600 V | AC 250 V (tek faz) / 430 V (üç faz) |
| Boyutlar | 136 × 235 × 114 mm | 172 × 105 × 57 mm (fiş hariç) |
| Ağırlık | Yaklaşık 1350 g (piller dahil) | Yaklaşık 840 g |
KEW 6516BT-EV2 ile Benzer Kyoritsu Seçenekler
| Özellik | KEW 6516BT-EV2 kiti | KEW 6516BT | KEW 8602 |
|---|---|---|---|
| Tesisat testleri (izolasyon, loop, RCD, toprak) | Var | Var | — |
| Şarj istasyonu CP/PP simülasyonu | Var | — | Var |
| Şarj noktasından tesisat ölçümü | Var | Adaptör gerekir | Test cihazı gerekir |
| Bluetooth veri aktarımı | Var | Var | — |
Hem genel tesisat hem şarj istasyonu muayenesi yapacaksanız KEW 6516BT-EV2 kiti uygundur. Elinizde KEW 6516 veya 6516BT varsa yalnızca KEW 8602 adaptörünü eklemeniz yeterlidir; şarj istasyonu testi yapmayacaksanız KEW 6516BT tek başına kullanılabilir. Kyoritsu, Bluetooth'suz 6516 ile oluşturulan KEW 6516-EV2 kitini de tanımlar.
KEW 6516BT-EV2 Şarj İstasyonu ve Tesisat Test Kiti Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 6516BT-EV2 Elektrikli Araç Şarj İstasyonu ve Tesisat Test Kiti fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü orijinal, faturalı ve 24 ay garantili sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur. Kit için teslim süresi ve kurumsal/proje fiyatı bilgisi almak için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 6516BT 10 Fonksiyonlu Tesisat Test Cihazı
- Kyoritsu KEW 4140 Loop / PSC / PFC Test Cihazı
- EV Şarj İstasyonu Test Cihazları
- Çok Fonksiyonlu Tesisat Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal, faturalı ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 6516BT-EV2 kitinde neler var?
Kit, KEW 6516BT çok fonksiyonlu tesisat test cihazı ile KEW 8602 Tip 2 EVSE test adaptöründen oluşur. 6516BT'nin test kabloları, kazıkları ve çantaları; 8602'nin taşıma çantası ve yedek sigortası standart aksesuarlardır.
KEW 6516BT-EV2 ile hangi şarj istasyonları test edilir?
Tip 2 fişli Mod 3 AC şarj istasyonları tek ve üç fazlı olarak test edilir. Tip 1 fişli istasyonlar için opsiyonel KEW 8603 dönüştürme adaptörü gerekir.
Şarj istasyonundaki 6 mA DC RCD loop testinde atar mı?
KEW 6516 serisinin LOOP ATT fonksiyonundaki "L-PE 3W EV" modu, N-PE ölçüm akımını 6 mA veya 4 mA'e düşürerek istasyondaki 6 mA RDC-DD'nin tetiklenmesini önlemek için geliştirilmiştir. Bu mod ana ünite yazılımı 2.10 ve sonrasında bulunur.
Kitteki KEW 6516BT USB ile bilgisayara bağlanır mı?
KEW 6516BT verileri Bluetooth ile Android/iOS cihazlara aktarır. Bilgisayara USB ile aktarım ve KEW Report ile raporlama için 8212-USB adaptörü opsiyonel olarak alınmalıdır.
Kyoritsu KEW 6516BT-EV2 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 6516BT-EV2 kitini orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilir, kurumsal alımlar için teklif isteyebilirsiniz.
| Kyoritsu KEW 6516BT-EV2 Elektrikli Araç Şarj İstasyonu ve Tesisat Test Kiti Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 6516BT-EV2 (KEW 6516BT + KEW 8602) |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Çok fonksiyonlu tesisat test cihazı ve elektrikli araç şarj istasyonu test adaptörü kiti |
| Tesisat fonksiyonları | Süreklilik, izolasyon 100–1000 V, loop, PSC/PFC, RCD (AC, A, F, B, EV), toprak, voltaj, frekans, faz sırası, SPD, PAT |
| Şarj istasyonu fonksiyonları | CP durumu A/B/C/D, PP durumu AÇIK/13/20/32/63 A, PE ön test, CP ve PE hata simülasyonu |
| Adaptör fişi | IEC 62196-2 Tip 2 |
| Adaptör nominal gerilimi | AC 250 V (tek faz) / AC 430 V (üç faz) |
| Veri aktarımı | Bluetooth 5.0 (6516BT); USB opsiyonel (8212-USB) |
| Hafıza | 1000 ölçüm sonucu |
| Güvenlik kategorisi | 6516BT: CAT IV 300 V / CAT III 600 V; 8602: CAT II 300 V |
| Koruma sınıfı | IP40 (her iki ürün) |
| Ağırlık | 6516BT yaklaşık 1350 g; 8602 yaklaşık 840 g |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
