Kyoritsu KEW 8343 CAT III 300V Priz Test Cihazı Sinyal Kaynağı (KEW 4506 İçin)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek

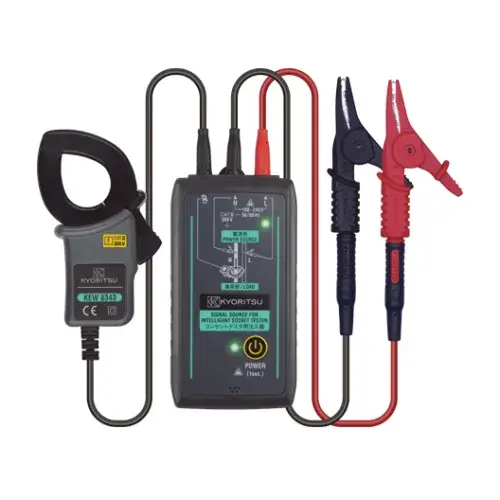

Kyoritsu KEW 8343 CAT III 300V Priz Test Cihazı Sinyal Kaynağı (KEW 4506 İçin)
Kyoritsu KEW 8343, KEW 4506 akıllı priz test cihazıyla birlikte kullanılan ve tesisata test sinyali uygulayan sinyal kaynağıdır. Sinyal enjeksiyon pensiyle nötr iletkenine yaklaşık 1,8 kHz frekansında, yaklaşık 20 mV rms seviyesinde test gerilimi uygular; KEW 4506 bu sinyalin prizdeki fazını karşılaştırarak kablolama hatalarını, özellikle nötr ile toprağın yer değiştirdiği bağlantıları bulur. TN tipi, bina yapısı üzerinden topraklanan ve ortak topraklamalı düşük dirençli sistemlerde priz kontrolü yapan elektrikçiler ve bakım ekipleri için tasarlanmıştır.
KEW 8343 tek başına ölçüm yapmaz; KEW 4506 akıllı priz test cihazının yeteneklerini genişleten bir tamamlayıcıdır. N-E arasında akan akım 1 µA'in altında olduğu için test sırasında kaçak akım rölesi açmaz. İnovasyonTest, Kyoritsu yetkili satıcısı olarak Kyoritsu KEW 8343 sinyal kaynağını orijinal, faturalı ve 24 ay garantili sunar.
KEW 8343 Sinyal Kaynağı Öne Çıkan Özellikler
- KEW 4506 ile birlikte TN, bina yapısı ve ortak topraklamalı sistemlerde priz kablolama testi; N-E ters bağlantıların tespiti.
- Yaklaşık 1,8 kHz frekansında, yaklaşık 20 mV rms seviyesinde test sinyali.
- N-E arasındaki akım 1 µA'in altında; test sırasında RCD açmaz.
- Tek fazlı 2 telli, tek fazlı 3 telli, üç fazlı 3 telli 200V (üçgen, L2(S) topraklı) ve üç fazlı 4 telli sistemlerde kullanım.
- Yaklaşık 24 mm çapa kadar iletkeni saran sinyal enjeksiyon pensi.
- Yeşil Live LED: gerilim algılama kabloları doğru bağlanıp test sinyali uygulanmaya başladığında yanar.
- Hatalı pens bağlantısında veya nötrde 30 A ve üzeri yük akımı olduğunda sesli uyarı.
- Nötrden 100 A AC'ye kadar yük akımı geçerken KEW 4506'nın N-E değerlendirmesi etkilenmez.
- 6 adet AA alkalin pille çalışır; pil zayıfladığında güç LED'i yanıp söner.
- IEC 61010-1, IEC 61010-031, IEC 61010-2-032 CAT III 300V, kirlilik derecesi 2.
Kullanım Alanları
- TN-S ve ortak topraklamalı binalarda priz nötr-toprak bağlantı kontrolü
- Konut, ticari bina ve hafif sanayi tesislerinde priz kablolama denetimi
- Aynı sigorta hattına bağlı prizlerin tek pens bağlantısıyla, birden fazla KEW 4506 ile eş zamanlı kontrolü
- Yeni tesisat kabulü ve tadilat sonrası priz kontrolleri
Kutu İçeriği
- Kyoritsu KEW 8343 ana ünite (sinyal enjeksiyon pensi ve gerilim algılama kablolarıyla)
- 7157B timsah klips
- 9096 taşıma çantası
- 6 adet AA (LR6) alkalin pil
- Kullanım kılavuzu
KEW 4506 akıllı priz test cihazı ayrıca temin edilir. KEW 8343, KEW 4500, 4500BT, 4505 ve 4505BT ile kullanılamaz.
KEW 8343 Çalışma Değerleri
| Özellik | Değer |
|---|---|
| Test sinyali frekansı | Yaklaşık 1,8 kHz |
| Test sinyali seviyesi (TRMS) | Yaklaşık 20 mV rms |
| Etkin besleme gerilimi aralığı | 80–250 V rms (50/60 Hz) |
| İzin verilen giriş aralığı | 300 V AC rms (50/60 Hz) sürekli; 100 A AC (50/60 Hz) sürekli |
| Nötr yük akımının etkisi | 100 A AC'ye kadar KEW 4506 N-E değerlendirmesini etkilemez; 30 A üzerinde açık devre kontrolü hatalı çalışabilir ve sesli uyarı sürer, test sinyali doğru uygulanmaya devam eder |
| Live LED davranışı | 80 V altında yanmaz; 280 V üzerinde sesli uyarıyla yanıp söner |
| Maksimum iletken çapı | Yaklaşık 24 mm |
| Akım tüketimi | Yaklaşık 27 mA (9,0 V'ta) |
| Doğruluk garanti koşulu | 23±5 °C, bağıl nem %85 veya altı (yoğuşmasız) |
Değerler Kyoritsu teknik dokümanından alınmıştır.
Genel Özellikler
| Özellik | Değer |
|---|---|
| Güvenlik standardı | IEC 61010-1, IEC 61010-031, IEC 61010-2-032 CAT III 300V, kirlilik derecesi 2 |
| EMC / RoHS | IEC 61326-1 / IEC 63000 |
| Dayanım gerilimi | 3470 V AC rms (50/60 Hz), 5 s (gerilim algılama kablosu ucu ile gövde arası) |
| İzolasyon direnci | 50 MΩ veya üzeri (1000 V'ta, gerilim algılama terminali ile gövde arası) |
| Çalışma sıcaklığı ve nem | -10 – 50 °C, bağıl nem %85 veya altı (yoğuşmasız) |
| Depolama sıcaklığı ve nem | -20 – 60 °C, bağıl nem %85 veya altı (yoğuşmasız) |
| Kullanım yeri | İç mekan, 2000 m'ye kadar rakım |
| Güç kaynağı | 6 × AA (LR6) 1,5V alkalin pil |
| Boyutlar | Ana ünite 112 × 61 × 42 mm; sinyal enjeksiyon pensi 100 × 60 × 26 mm |
| Kablo uzunluğu | Yaklaşık 1,5 m |
| Ağırlık | Yaklaşık 520 g (piller dahil) |
KEW 8343 Nasıl Kullanılır?
- Pilleri takın; güç düğmesini en az 1 saniye basılı tutarak cihazı açın ve yeşil güç LED'inin yandığını kontrol edin.
- Test edilecek prizin bağlı olduğu sigorta hattını bulun. Sinyal enjeksiyon pensini prize yakın noktada nötr (N) iletkenine, pens üzerindeki ok işareti prize doğru bakacak şekilde takın ve çenenin tam kapandığından emin olun. Üç fazlı 3 telli 200V sistemde pens topraklı L2(S) iletkenine takılır.
- Siyah gerilim algılama kablosunu nötr (N), kırmızı kabloyu faz (L) iletkenine bağlayın.
- Yeşil Live LED yandığında test sinyali otomatik olarak uygulanmaya başlar; ardından prizleri KEW 4506 ile test edin.
- Gerilim algılama kabloları ayrıldığında sinyal uygulaması durur ve Live LED söner.
Pens ters yönde takılırsa nötre uygulanan sinyalin fazı 180 derece değişir ve doğru bağlanmış bir priz bile N-E ters olarak değerlendirilebilir. Aynı iletkene birden fazla pens takılmamalıdır. Toprağa bağlı nötr noktası prize pensten daha yakınsa test yapılamaz. Nötr iletkeni olmayan üç fazlı 3 telli 400V yıldız sistemlerde ve topraklanmamış (yüzer) beslemelerde KEW 8343 kullanılamaz.
KEW 8343 ile Benzer ve Uyumlu Kyoritsu Modeller
| Özellik | KEW 8343 | KEW 4506 |
|---|---|---|
| Görevi | Sinyal kaynağı (test sinyali uygular) | Akıllı priz test cihazı |
| Tek başına ölçüm | Yapmaz | TT sistemlerde yapar |
| Güç kaynağı | 6 × AA (LR6) alkalin pil | Test edilen priz |
| Güvenlik kategorisi | CAT III 300V | CAT II 300V |
| Boyutlar | 112 × 61 × 42 mm (ana ünite) | 212 × 56 × 39 mm |
| Ağırlık | Yaklaşık 520 g | 250 g |
TT sistemli tesislerde KEW 4506 tek başına yeterlidir. TN-S, TN veya ortak topraklamalı binalarda nötr ile toprağın yer değiştirdiği bağlantıları bulmak için KEW 4506 ile KEW 8343 birlikte kullanılmalıdır. Sayısal loop empedansı ve PSC/PFC ölçümü gerekiyorsa Kyoritsu KEW 4140 Loop / PSC / PFC Test Cihazı değerlendirilebilir.
Kyoritsu KEW 8343 CAT III 300V Priz Test Cihazı Sinyal Kaynağı (KEW 4506 İçin) Fiyatı ve Satın Alma
Güncel Kyoritsu KEW 8343 CAT III 300V Priz Test Cihazı Sinyal Kaynağı (KEW 4506 İçin) fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Kyoritsu yetkili satıcısı olarak ürünü 24 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur. Kurumsal ve toplu alımlar için teklif formunu kullanabilirsiniz.
İlgili Ürünler ve Kategoriler
- Kyoritsu KEW 4140 Loop / PSC / PFC Test Cihazı
- Kyoritsu KEW 6516BT Çok Fonksiyonlu Tesisat Test Cihazı
- Kyoritsu KEW 5406A RCD Test Cihazı
- Elektrik Test Cihazları
- Tüm Kyoritsu ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Kyoritsu yetkili satıcısı güvencesiyle orijinal ürün ve 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- Talep halinde TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Kyoritsu KEW 8343 tek başına priz testi yapar mı?
Hayır. KEW 8343 bir sinyal kaynağıdır ve yalnızca KEW 4506 akıllı priz test cihazıyla birlikte çalışır; değerlendirmeyi KEW 4506 yapar.
KEW 8343 hangi priz test cihazlarıyla uyumludur?
KEW 8343 özel olarak KEW 4506 için tasarlanmıştır. KEW 4500, 4500BT, 4505 ve 4505BT ile kullanılamaz.
KEW 8343 hangi şebeke sistemlerinde kullanılabilir?
Tek fazlı 2 telli, tek fazlı 3 telli, üç fazlı 3 telli 200V (üçgen bağlantı, L2(S) topraklı) ve üç fazlı 4 telli sistemlerde kullanılabilir. Nötrsüz üç fazlı 3 telli 400V yıldız sistemlerde ve topraklanmamış (yüzer) beslemelerde kullanılamaz.
KEW 8343 test sırasında RCD'yi attırır mı?
Hayır. Test sinyali uygulanırken N-E arasından geçen akım 1 µA'in altındadır; bu nedenle kaçak akım rölesi açmaz.
KEW 8343 hangi pille çalışır?
Cihaz 6 adet AA (LR6) alkalin pille çalışır ve piller kutu içeriğinde yer alır. Pil seviyesi çok düştüğünde güç LED'i yanıp söner.
Kyoritsu KEW 8343 Türkiye'de nereden alınır?
İnovasyonTest, Kyoritsu yetkili satıcısıdır. Kyoritsu KEW 8343 CAT III 300V Priz Test Cihazı Sinyal Kaynağı (KEW 4506 İçin) ürününü orijinal, faturalı ve 24 ay garantili olarak inovasyontest.com üzerinden alabilirsiniz.
| Kyoritsu KEW 8343 CAT III 300V Priz Test Cihazı Sinyal Kaynağı (KEW 4506 İçin) Teknik Özellikler | |
|---|---|
| Marka | Kyoritsu |
| Model | KEW 8343 |
| Garanti | 24 ay (Kyoritsu yetkili satıcısı İnovasyonTest güvencesi) |
| Ürün tipi | Akıllı priz test cihazı için sinyal kaynağı |
| Uyumlu model | KEW 4506 (KEW 4500 / 4500BT / 4505 / 4505BT ile uyumsuz) |
| Test sinyali | Yaklaşık 1,8 kHz, yaklaşık 20 mV rms |
| Etkin besleme gerilimi | 80–250 V rms (50/60 Hz) |
| İzin verilen giriş | 300 V AC rms sürekli; 100 A AC sürekli |
| Maksimum iletken çapı | Yaklaşık 24 mm |
| Güvenlik kategorisi | CAT III 300V, kirlilik derecesi 2 |
| Standartlar | IEC 61010-1, IEC 61010-031, IEC 61010-2-032, IEC 61326-1, IEC 63000 |
| Güç kaynağı | 6 × AA (LR6) alkalin pil |
| Boyutlar | Ana ünite 112 × 61 × 42 mm; pens 100 × 60 × 26 mm |
| Kablo uzunluğu | Yaklaşık 1,5 m |
| Ağırlık | Yaklaşık 520 g (piller dahil) |
| Kutu içeriği | 7157B timsah klips, 9096 taşıma çantası, 6 × AA pil, kullanım kılavuzu |
Teknik değerler üretici Kyoritsu'nun yayımladığı ürün verilerinden alınmıştır.
