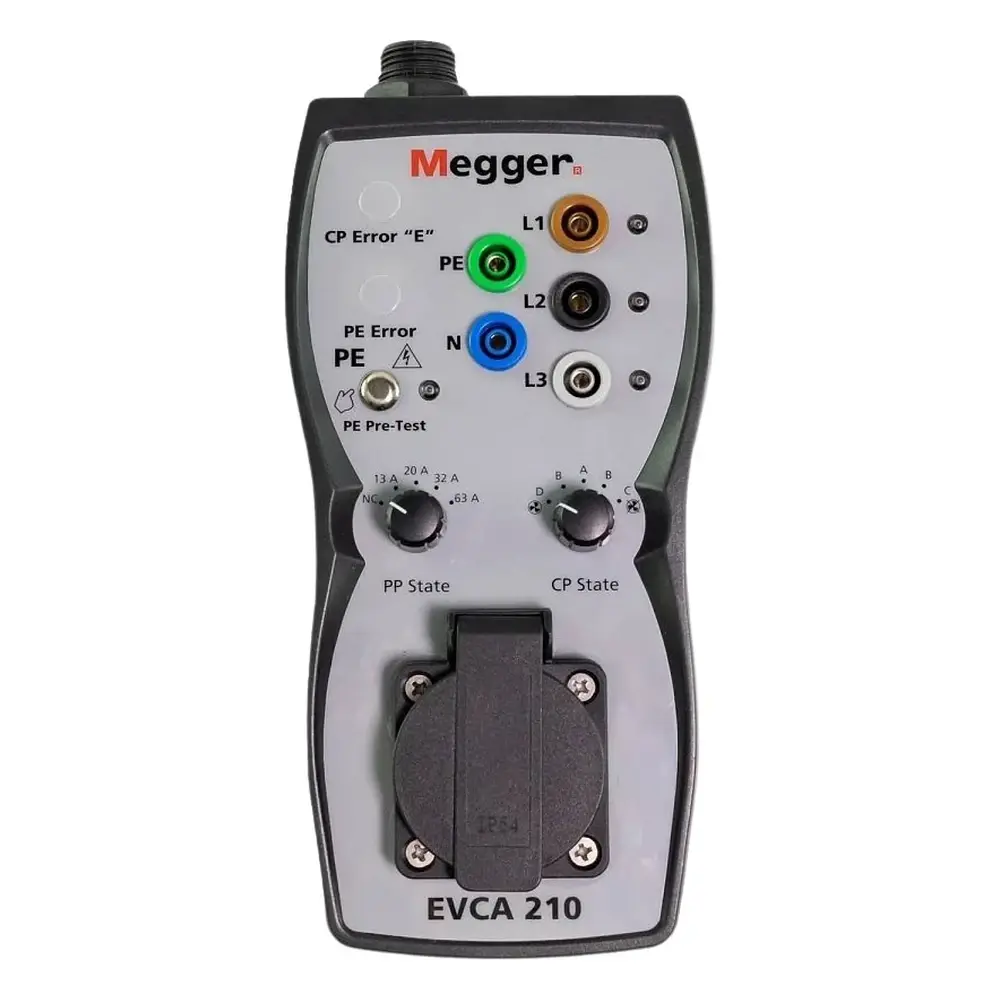

Megger EVCA210 Elektrikli Araç Şarj Test Adaptörü Tip 2, Mod 3
Megger EVCA210 Elektrikli Araç Şarj Test Adaptörü, Mod 3 AC şarj noktalarını (tek ve üç fazlı) IEC/EN 61851-1 ve IEC/HD 60364-7-722'ye göre test edebilmek için elektrikli araç bağlantısını simüle eden bir adaptördür. Sabit Tip 2 şarj fişiyle şarj noktasına bağlanır; uygun Megger MFT çok fonksiyonlu tesisat test cihazlarıyla birlikte şarj noktasının güvenlik testlerinin yapılmasını sağlar.
Öne Çıkan Özellikler
- PP (Proximity Pilot) durum simülasyonu: NC, 13 A, 20 A, 32 A, 63 A
- CP (Control Pilot) durum simülasyonu: A, B, C, D
- Butonla PE ön testi (PE iletkeninde tehlikeli gerilim kontrolü)
- Butonla CP hata "E" ve PE hata (toprak arızası) simülasyonu
- Ön panel şebeke prizi veya 4 mm L1, L2, L3, N, PE portları üzerinden test
- Osiloskop ile ölçüm için iki CP sinyal terminali
- CAT II 300 V; LVD 2014/35/EU uyumlu
Kullanım Alanları
EVCA210, gerçek araç bağlamadan aracın şarj durumlarını taklit eder.
- Yeni AC şarj noktalarının devreye alma testleri
- Periyodik muayene testleri
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Giriş gerilimi | Tek fazda 250 V'a, üç fazda 430 V'a kadar |
| Giriş frekansı | 50/60 Hz |
| PP simülasyonu | NC, 13 A, 20 A, 32 A, 63 A |
| CP durumları | A, B, C, D |
| Ölçüm kategorisi | CAT II 300 V, en fazla 10 A |
| Ağırlık | Yaklaşık 780 g |
Kutu İçeriği
- Sabit Tip 2 şarj fişli EVCA210 adaptörü
- Yumuşak taşıma çantası
- Kullanım kılavuzu
Uyumlu Cihazlar
- Uygun Megger MFT çok fonksiyonlu tesisat test cihazları
- Megger MFT1741+ (EVCC300 veri sayfasında kurulum sertifikasyonu için EVCA210 ile birlikte anılır)
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar; talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- Megger TPT420 Voltaj Test Cihazı 1500 V DC, CAT IV 1000 V
- Kyoritsu KEW 8602 Tip 2 Elektrikli Araç Şarj İstasyonu Test Adaptörü
- EV Şarj İstasyonu Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger EVCA210 ne işe yarar?
Megger EVCA210 Elektrikli Araç Şarj Test Adaptörü, Mod 3 AC şarj noktalarına araç bağlantısını simüle ederek şarj noktasının IEC/EN 61851-1 ve IEC/HD 60364-7-722'ye göre test edilmesini sağlar.
EVCA210 hangi test cihazıyla kullanılır?
Adaptör uygun Megger MFT çok fonksiyonlu tesisat test cihazlarıyla birlikte kullanılır. EVCC300 veri sayfası, kurulum sertifikasyonu için EVCA210 ile MFT1741+ birlikte kullanımını belirtir.
Türkiye için hangi EVCA210 sürümü uygundur?
Schuko CEE 7/3 şebeke prizli EVCA210 sürümü (sipariş kodu 1013-317) Türkiye için uygundur. Bu sürümde Tip 1 - Tip 2 fiş adaptörü opsiyoneldir (1014-901).
Ürün garantili mi, kalibrasyon sertifikası alabilir miyim?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız üzerinden ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası düzenlenir; periyodik kalibrasyon hizmeti de sunulur.
| Elektriksel Özellikler | |
|---|---|
| Giriş gerilimi | Tek fazda 250 V'a kadar / üç fazda 430 V'a kadar |
| Giriş frekansı | 50/60 Hz |
| PP simülasyonu | NC, 13 A, 20 A, 32 A, 63 A |
| CP durumları | A, B, C, D |
| CP hata E | Var (buton) |
| PE hatası | Var |
| PE ön testi | Var – buton |
| Ölçüm portları | L1, L2, L3, N, PE: en fazla 250/430 V, CAT II 300 V, en fazla 10 A |
| Şebeke prizi | En fazla 250 V, CAT II 300 V, en fazla 10 A (EVCA210: Schuko CEE 7/3; EVCA210-UK: UK 13 A); ölçüm portlarıyla aynı anda yüklenmemelidir |
| CP sinyal portları | Yaklaşık ±12 V, CAT 0 |
| Ölçüm kategorisi | CAT II 300 V |
| Güvenlik ve Standartlar | |
| CE | Alçak Gerilim Direktifi LVD 2014/35/EU |
| Güvenlik | IEC/EN 61010-1:2010, IEC/EN 61010-2-030:2010 |
| Ortam Koşulları | |
| Çalışma sıcaklığı | 0 ila +40 °C |
| Depolama sıcaklığı | -10 ila +50 °C |
| Referans nem | %10–60 bağıl nem, yoğuşmasız |
| Çalışma nemi | %10–85 bağıl nem, yoğuşmasız |
| Rakım | En fazla 2000 m |
| Fiziksel Özellikler | |
| Boyutlar | 225 x 145 x 62 mm (G x Y x U, bağlantı ve test kablosu hariç) |
| Ağırlık | Yaklaşık 780 g |
