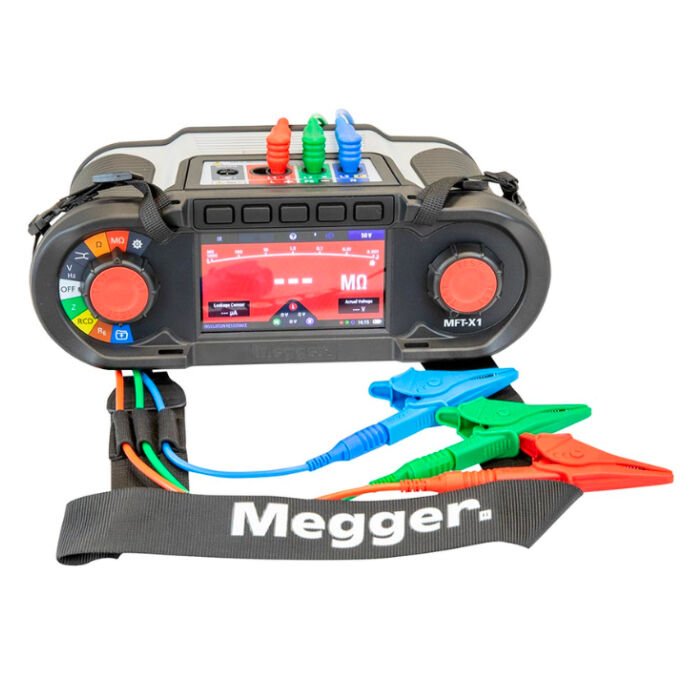

Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı; izolasyon direnci, süreklilik, çevrim (loop) empedansı, RCD, topraklama ve gerilim ölçümlerini tek gövdede toplayan, alçak gerilim elektrik tesisatlarının muayenesi ve belgelendirilmesi için geliştirilmiş bir test cihazıdır. Patentli Confidence Meter ile desteklenen True Loop testi, elektriksel gürültünün etkisini ortadan kaldırarak yedi saniye gibi kısa sürede kararlı çevrim sonuçları verir.
Elektrik müteahhitleri, tesisat denetçileri, bakım ekipleri ve elektrikli araç şarj noktası kurulumu yapan firmalar için uygundur. Megger yetkili satıcısı İnovasyonTest, MFT-X1'i test kabloları, toprak kazık seti, Li-ion akü, şarj cihazı ve sert taşıma çantasıyla birlikte, 24 ay garantiyle sunar.
Öne Çıkan Özellikler
- Patentli Confidence Meter ile True Loop testi; yeni nesil 2 ve 3 telli, RCD'yi attırmayan çevrim testi ve 0,001 Ω yüksek çözünürlük
- Otomatik gerilim düşümü ölçümü ve üç fazlı beslemede otomatik faz sırası testi
- Kararlı izolasyon test gerilimi: 50, 100, 250, 500 ve 1000 V DC ile 50–999 V değişken gerilim; 999 MΩ'a kadar ölçüm
- 200 mA ve 10 mA süreklilik / direnç ölçümü (0,01 Ω – 999 kΩ), ayarlanabilir sesli uyarı eşikleri
- AC, A, B, AC(S), A(S), B(S) tipi RCD ve 6 mA RDC testleri; yapılandırılabilir RCD ve EV otomatik test sekansları
- EVCA adaptörü ile elektrikli araç şarj noktası kurulumlarının eksiksiz belgelendirilmesi
- 2 ve 3 telli toprak, 3P ART ve kazıksız toprak direnci ölçümü
- Bluetooth ile CertSuite Installation yazılımına sonuç aktarımı; microSD kart ile işletim sistemi güncelleme; CAT III 600 V / CAT IV 300 V, IP54 gövde ve hızlı değiştirilebilir 4400 mAh Li-ion akü
Kullanım Alanları
Döner seçicideki renklerle eşleşen ekran renkleri ve 480 x 272 tam renkli TFT ekran sayesinde testler arasında geçiş hızlıdır. Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı, sonuçları Bluetooth ile CertSuite Installation yazılımına aktararak sertifika ve rapor hazırlığını kolaylaştırır.
- Yeni elektrik tesisatlarının ilk muayenesi ve belgelendirilmesi
- Mevcut tesisatlarda periyodik kontroller
- RCD (kaçak akım rölesi) açma süresi ve açma akımı testleri
- Topraklama direnci ölçümleri (kazıklı ve kazıksız)
- Elektrikli araç şarj noktası kurulum testleri (EVCA adaptörüyle)
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Gerilim ölçümü | 0 – 600 V AC TRMS (15–500 Hz), 0 – ±1000 V DC |
| İzolasyon test gerilimleri | 50 / 100 / 250 / 500 / 1000 V DC + 50–999 V değişken |
| İzolasyon aralığı | 0,001 – 999 MΩ (1000 V), ±%3 ±2 dijit |
| Süreklilik | 0,01 Ω – 999 kΩ; 200 mA ve 10 mA |
| Çevrim empedansı | 2 telli yüksek çözünürlük 0,001 – 9,999 Ω; 3 telli RCD'yi attırmayan test |
| RCD tipleri | AC, A, B, AC(S), A(S), B(S); RDC 6 mA |
| RCD nominal akımları (A/AC) | 10 – 1000 mA ve değişken |
| Toprak direnci | 0,01 – 1999 Ω (2/3 telli, 3P ART); kazıksız 1,0 – 60 Ω |
| Güvenlik sınıfı | CAT III 600 V / CAT IV 300 V, IP54 |
| Akü | 7,2 V 4400 mAh Li-ion, >15 saat |
| Boyut / ağırlık | 274 x 96 x 143 mm / 1,57 kg (yalnız cihaz) |
Kutu İçeriği
- SP5 anahtarlı test probu
- Kırmızı test kablosu, prob, klips ve kıskaçlar
- Mavi test kablosu, prob, klips ve kıskaçlar
- Yeşil test kablosu, prob, klips ve kıskaçlar
- Toprak test kazığı ve kablo seti
- 4400 mAh Li-ion akü
- Li-ion akü şarj cihazı
- Şebeke prizi arayüz adaptörü (modele göre)
- Boyun askısı
- Çok amaçlı sert tabanlı taşıma çantası
- Hızlı başlangıç kılavuzu
- Kalibrasyon sertifikası
MFT-X1 ile Gürültülü ve RCD Korumalı Devrelerde Çevrim Empedansı Testi
RCD’yi attırmayan geleneksel çevrim testleri parazite karşı hassastır; RCD kaynaklı artış ölçümü yapay olarak yükseltebilir, harici gürültü kaynakları ise sonucu kararsız hale getirebilir. Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı bu sorunu TrueLoop teknolojisiyle ele alır: bozucu etkiler test sırasında algılanıp ayrıştırılır ve ekrandaki son değer devrenin gerçek toprak hata çevrim empedansını yansıtır. Confidence Meter, güvenilir ölçüm elde edildiğinde tek ve kararlı bir noktaya dönüşen hareketli bir ark göstererek sonuca güvenilip güvenilemeyeceğini görsel olarak bildirir.
- Yüksek çözünürlüklü çevrim empedansı testi: Besleme trafosuna yakın düşük empedanslı devrelerde 0,001 Ω çözünürlük, olası arıza akımı (PFC) hesabının ve koruma cihazlarının kesme kapasitesi kontrolünün doğru değerlerle yapılmasını sağlar.
- Kablo sıfırlama: Tipik test kablosu direnci kablo başına yaklaşık 0,035 Ω'dur; sıfırlama yapılmazsa 1 Ω altındaki ölçümlerde önemli hata oluşabilir.
- Otomatik RCD testi: RCD otomatik sıralama testi birden fazla kaçak akım testini art arda çalıştırarak manuel adımları azaltır.
- Bulut tabanlı raporlama: Sonuçlar CertSuite Installation ile senkronize edilerek sertifika hazırlığı hızlanır.
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger TPT420 Voltaj Test Cihazı 1500 V DC, CAT IV 1000 V
- UNI-T UT595 Çok Fonksiyonlu Test Cihazı
- Fluke 1664 FC Çok Fonksiyonlu Tesisat Test Cihazı
- Çok Fonksiyonlu Tesisat Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MFT-X1 hangi testleri yapar?
MFT-X1; izolasyon direnci, süreklilik/direnç, 2 ve 3 telli çevrim empedansı, RCD ve RDC testleri, gerilim ve frekans ölçümü, faz sırası, 2/3 telli, 3P ART ve kazıksız toprak direnci ölçümü yapar. İsteğe bağlı MCC1010 pens ile 1 mA – 300 A AC akım da ölçebilir.
İzolasyon test gerilimleri nelerdir?
50 V, 100 V, 250 V, 500 V ve 1000 V DC sabit test gerilimlerinin yanında 50–999 V arasında değişken gerilim seçilebilir. 1000 V'ta ölçüm aralığı 0,001–999 MΩ, doğruluk ±%3 ±2 dijittir; kısa devre akımı nominal 1,5 mA'dir.
Hangi RCD tiplerini test edebilir?
AC, A, B, AC(S), A(S) ve B(S) tipi RCD'leri ve 6 mA RDC'yi test eder. A/AC tiplerinde 10, 30, 100, 300, 500, 650, 1000 mA ve değişken; B tipinde 10, 30, 100, 300 ve 500 mA nominal akımlar seçilebilir. 1/2x, 1x, 2x, 5x IΔn, rampa ve 0°/180° adımlarından oluşan otomatik sekans yapılandırılabilir.
Elektrikli araç şarj noktası testinde kullanılabilir mi?
Evet. EVCA adaptörü ile birlikte kullanıldığında EV şarj noktası kurulumlarının eksiksiz belgelendirilmesini sağlar. 30 mA A tipi RCD ile RDC (EV tipi) testinde test akımı 2,0 mA'den 6,3 mA'ya yükselir ve bu değerde 10 saniye tutulur. EVCA adaptörü kutu içeriğinde yer almaz.
Akü ile kaç test yapılabilir?
Standart 7,2 V 4400 mAh Li-ion akü 15 saatin üzerinde kullanım sunar; yaklaşık 2000 süreklilik, 1400 izolasyon veya 1600 toprak testi yapılabilir. Şarj süresi 2,5 – 3 saattir ve akü paketi hızlıca değiştirilebilir.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
MFT-X1 çalışırken akü değiştirilebilir mi?
Evet. MFT-X1, cihaz kapatılmadan sahada değiştirilebilen, şarj edilebilir Li-ion akü sistemine sahiptir; akü değişimi için alet gerekmez.
MFT-X1 hangi EV şarj adaptörleriyle kullanılır?
MFT-X1, Megger EVX100 veya EVCA210 adaptörleriyle birlikte tek fazlı ve üç fazlı elektrikli araç şarj noktalarının test ve sertifikasyonunda kullanılabilir. Adaptörler kutu içeriğine dahil değildir, ayrıca temin edilir.
| Gerilim ve Frekans | |
|---|---|
| Gerilim aralığı | 0,001 V – 2 V (mV kademesi), 2 V – 600 V (V kademesi), 1000 V DC (CAT sınıfı olmayan devreler); TRMS, AC, DC |
| Faz sırası | Geçerli üç fazlı besleme algılandığında otomatik faz sırası testi |
| DC gerilim | 0 V – ±1000 V, ±%1 ±3 dijit |
| AC/TRMS gerilim | 0 V – 600 V (15 – 500 Hz), ±%2 ±1 dijit |
| Frekans | 15 Hz – 99 Hz ±%0,5 ±2 dijit; 100 Hz – 500 Hz ±%2,0 ±2 dijit |
| mV AC/TRMS | 0 mV – 1999 mV (50 / 60 Hz), ±%1 ±3 dijit |
| mV DC | 0 mV – ±1999 mV, ±%1 ±3 dijit |
| AC/TRMS akım (opsiyonel MCC1010 pens ile) | 0,001 A – 300,0 A (4 kademe), ±%2 ±3 dijit; MCC1010: 1 mA – 300 A; frekans bant genişliği 15 Hz – 500 Hz |
| Süreklilik / Direnç | |
| Süreklilik / direnç | 0,01 Ω – 999 kΩ otomatik kademe (analog yay 0 Ω – 1 MΩ logaritmik); 200 mA: 0,01 Ω – 99,9 Ω, (0 Ω – 2 Ω) 205 mA ±5 mA, ±%3 ±2 dijit; 10 mA: 0,01 Ω – 99,9 Ω ±%3 ±2 dijit, 100 Ω – 999 kΩ ±%5 ±2 dijit; açık devre gerilimi 4 V – 5 V; EN 61557-4 aralığı 0,10 Ω – 999 kΩ |
| Sesli uyarı eşikleri | 0,3, 0,5, 1, 2, 3, 4, 5, 10, 20, 30, 40, 50, 100, 200 Ω |
| İzolasyon | |
| İzolasyon test gerilimleri | 50 V DC – 1000 V DC + değişken 50 V – 999 V |
| İzolasyon aralıkları | 1000 V: 0,001 – 999 MΩ ±%3 ±2 dijit; 500 V: 0,001 – 500 MΩ ±%3 ±2 dijit, >500 MΩ ±%10; 250 V: 0,001 – 250 MΩ ±%3 ±2 dijit, >250 MΩ ±%10; 100 V: 0,001 – 100 MΩ ±%3 ±2 dijit, >100 MΩ ±%10; 50 V: 0,001 – 50 MΩ ±%3 ±2 dijit, >50 MΩ ±%10; değişken 50 V – 999 V |
| Kaçak akım | 0,1 µA – 1,99 mA ±%10 |
| Çıkış gerilimi | Nominal yükte veya altında -%0 +%2 +2 V |
| Kısa devre akımı | 1,5 mA nominal |
| Maksimum kapasitans | Kararlı okuma için 2 µF, mutlak sınır 5 µF |
| EN 61557-2 aralığı | 0,10 MΩ – 999 MΩ |
| Çevrim (Loop) Empedansı | |
| 2 telli, RCD'siz | 2 telli yüksek çözünürlük 0,001 – 9,999 Ω ±%2 ±0,030 Ω; 0,01 Ω – 9,99 Ω ±%2 ±5 dijit; 10,0 Ω – 99,9 Ω ±%10 ±5 dijit; 100 Ω – 1999 Ω ±%10 ±5 dijit; besleme 48 V – 550 V, 45 Hz – 65 Hz |
| 2 telli L-PE, RCD'li | 0,01 Ω – 1999 Ω ±%10 ±5 dijit; 48 V – 280 V |
| 3 telli L-PE, RCD'li | RCD 15 mA test akımı; RDC EV 3 mA; 0,01 Ω – 9,99 Ω ±%2 ±5 dijit; 10,0 Ω – 1999 Ω ±%10 ±5 dijit; 48 V – 280 V |
| RCD Testleri | |
| Desteklenen RCD tipleri | AC, A, B, AC(S), A(S), B(S) tipi; RDC 6 mA |
| RCD nominal akımı (A/AC) | 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 650 mA, 1000 mA, değişken |
| RCD nominal akımı (B tipi) | 10 mA, 30 mA, 100 mA, 300 mA, 500 mA |
| Otomatik RCD sekansı | 1/2x IΔn, 1x IΔn, 2x IΔn, 5x IΔn, rampa, 0° / 180° (kullanıcı yapılandırmalı) |
| Rampa testi | 10 mA – 1000 mA |
| Hata (dokunma) gerilimi | 0 V – 253 V |
| RDC (EV tipi), 30 mA A tipi RCD ile | Test akımı 2,0 mA'den 6,3 mA'ya yükselir ve bu akımda 10 s tutulur; açma süresi ±%1 ±1 ms |
| Toprak Direnci | |
| 2 telli / 3 telli toprak | 0,01 Ω – 1999 Ω ±%2 ±3 dijit; 128 Hz; 4,5 mA (25 V); maks. yardımcı elektrot 5 kΩ |
| 3P ART toprak | 0,01 Ω – 1999 Ω ±%5 ±3 dijit; maks. yardımcı elektrot 25 V'ta 5 kΩ, 50 V'ta 100 kΩ |
| Kazıksız toprak | 1,0 Ω – 60 Ω ±%7 ±5 dijit (EN 61557-5 aralığı 1,00 Ω – 40,0 Ω) |
| Güvenlik ve Güç | |
| Güvenlik sınıfı | Toprağa göre CAT III 600 V / CAT IV 300 V; EN 61010, IEC 61010-031:2015, IEC 61010-030 (2000 m'ye kadar geçerli) |
| Canlı gerilim koruması | Herhangi iki test terminali arasında 600 V'a kadar sigorta atmadan aktif koruma; >5 V'ta uyarı; 1000 V'a kadar sigorta korumalı |
| Li-ion akü (standart) | 7,2 V DC 4400 mAh; >15 saat; yaklaşık 2000 süreklilik / 1400 izolasyon / 1600 toprak testi; şarj süresi 2,5 – 3 saat |
| Akü şarj cihazı | Giriş: 110 V / 230 V AC, 50/60 Hz, 1,3 A; Çıkış: 3 A, 8,4 V DC |
| Çevre Koşulları ve Mekanik | |
| Çalışma sıcaklığı | -10 °C – +55 °C |
| Depolama sıcaklığı | -25 °C – +70 °C |
| Çalışma nemi | +40 °C'de maks. %90 BN |
| Koruma sınıfı | IEC 60529: IP54 |
| Titreşim | MIL-PRF-28800F: sınıf 2 |
| Maksimum çalışma rakımı | 2000 m |
| Kirlilik derecesi | 2 |
| Boyutlar | Uzunluk 274 mm, genişlik 96 mm, derinlik 143 mm |
| Ağırlık (yalnız cihaz) | 1,57 kg |
| Sevkiyat ağırlığı | 5,6 kg |
