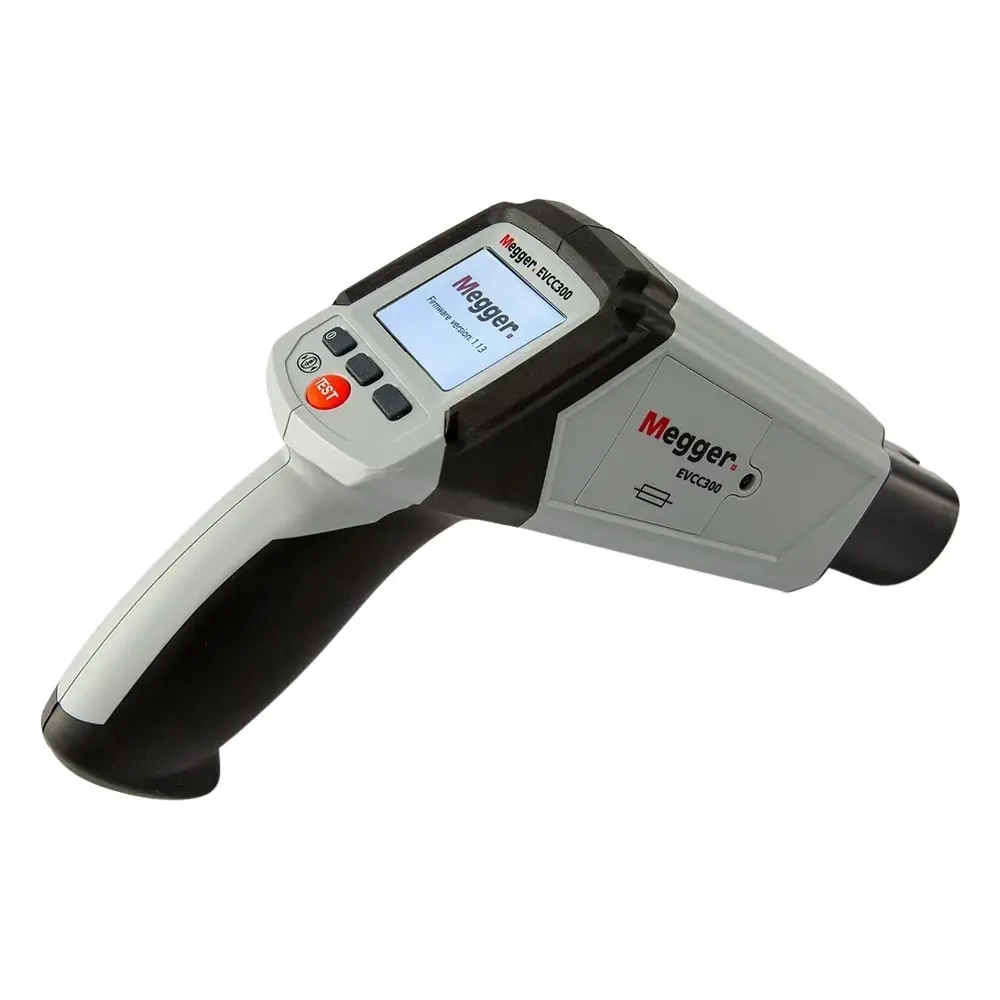

Megger EVCC300 EV Şarj İstasyonu Test Cihazı Mod 2/3, Tip 1/Tip 2
Megger EVCC300 EV Şarj İstasyonu Test Cihazı, Mod 2 ve tek fazlı Mod 3 (Seviye 1 ve iki fazlı Seviye 2) elektrikli araç şarj cihazlarının güvenlik ve çalışma kontrollerini tek cihazla yapan bir şarj cihazı denetleyicisidir. SAE J1772 Tip 1 ve Tip 2 konnektörlü şarj cihazlarını kontrol eder; koruma iletkeni direnci, dokunma gerilimi, RCD/GFCI açma süresi, kontrol pilotu sinyali ve şarj çıkış gerilimi gibi kritik parametreleri renkli ekranında gösterir. Arıza tespiti, bakım ve kalite kontrol çalışmaları yapan şarj istasyonu servis ekipleri ile elektrik teknisyenleri için geliştirilmiştir.
Öne Çıkan Özellikler
- Dört güvenlik kontrolü: PE dokunma pedi, PE direnci (RPE), dokunma gerilimi ve RCD/GFCI açma süresi
- Dört çalışma kontrolü: Yakınlık (PP) algılama, kontrol pilotu çalışması, CP sinyali (gerilim, frekans, görev döngüsü) ve şarj çıkış gerilimi/frekansı ile L-N polaritesi
- Kontrol pilotu durumları: A, B, C, D, E durumlarını ayarlama ve okuma; F durumunu okuma
- Maksimum şarj akımı göstergesi: IEC 61851-1'e göre şarj cihazının bildirdiği maksimum akımı okur
- İstenmeyen açma (nuisance tripping) kontrolü: RCD/GFCI açana kadar artan kaçak akım rampası
- RPE ölçümü: 200 mA test akımı, 0–10 Ω aralık, 0,01 Ω çözünürlük
- Renkli ekran ve 4 adet AA pil ile taşınabilir kullanım
- Güvenlik: IEC 61010-1:2010, CAT II 300 V; kullanımda IP40
Kullanım Alanları
Megger EVCC300 EV Şarj İstasyonu Test Cihazı, Tip 2 erkek test bağlantısıyla doğrudan şarj kablosuna bağlanarak aracın yerini alır ve şarj cihazının araca güvenli enerji verip vermediğini kontrol eder. Birlikte gelen EVA-T1 adaptörü sayesinde Tip 1 konnektörlü şarj cihazları da test edilebilir. Megger'e göre cihaz arıza tespiti, bakım ve kalite kontrol içindir; kurulum sertifikasyonu için tek başına değil, EVCA210 adaptörü ve MFT1741+ ile birlikte kullanılmalıdır.
- Duvar tipi ve taşınabilir (Mod 2) şarj cihazlarında arıza tespiti
- Şarj istasyonlarının periyodik bakım kontrolleri
- Üretim ve servis sonrası kalite kontrol testleri
- RCD/GFCI koruma cihazlarının açma süresi ve istenmeyen açma kontrolü
- Kontrol pilotu sinyalinin ve şarj akımı bildiriminin doğrulanması
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| EVSE standardı | IEC 61851-1:2017 |
| Besleme seçenekleri | 230 V tek faz (AB/BK); 120 V tek faz (ABD); 208 V / 240 V iki faz (ABD) |
| Besleme gerilimi ölçümü | 5–300 V, 1 V çözünürlük, ±%5 ±2 hane |
| Besleme frekansı | 45–65 Hz, 1 Hz çözünürlük |
| CP | A–E ayarla ve oku, F oku; en fazla ±14 V; 940–1040 Hz; görev döngüsü %8–97 |
| RPE | 200 mA test akımı; 0–10 Ω; 0,01 Ω çözünürlük; ±%5 ±2 hane |
| RCD/GFCI doğruluğu | Açma süresi ±%1 ±1 ms; açma akımı ±%3 |
| Dokunma gerilimi sınırı | 25 V veya 50 V |
| Güvenlik | IEC 61010-1:2010, CAT II 300 V; IP40 |
| Güç kaynağı | 4 adet AA pil |
| Ağırlık | 583 g (pilsiz) |
Kutu İçeriği
- Megger EVCC300 şarj cihazı denetleyicisi
- Süreklilik/toprak bağlantı kablosu (1001-233)
- Sert taşıma çantası (1014-480)
- EVA-T1 Tip 2 - Tip 1 konnektör adaptörü (1014-481)
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar; talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- Megger TPT420 Voltaj Test Cihazı 1500 V DC, CAT IV 1000 V
- Kyoritsu KEW 8602 Tip 2 Elektrikli Araç Şarj İstasyonu Test Adaptörü
- EV Şarj İstasyonu Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger EVCC300 hangi şarj cihazlarını test eder?
Megger EVCC300 EV Şarj İstasyonu Test Cihazı; Mod 2 ve tek fazlı Mod 3 (Seviye 1 ve iki fazlı Seviye 2) şarj cihazlarını, SAE J1772 Tip 1 ve Tip 2 konnektörlü modellerde kontrol eder.
EVCC300 hangi standarda göre ölçüm yapar?
Cihaz IEC 61851-1:2017 standardına göre kontrol pilotu durumlarını okur ve şarj cihazının bildirdiği maksimum şarj akımını gösterir.
EVCC300 kurulum sertifikası için yeterli mi?
Megger'e göre EVCC300 arıza tespiti, bakım ve kalite kontrol içindir. Kurulum sertifikasyonu için EVCA210 adaptörü ve MFT1741+ ile birlikte kullanılması gerekir.
EVCC300 hangi RCD testlerini yapar?
230 V sistemlerde 30 mA AC RCD için 31,5 mA AC test akımıyla (en fazla 300 ms, 0°/180°) ve 6 mA DC için rampa testiyle açma süresini ölçer. Ayrıca RCD/GFCI açana kadar artan kaçak akım rampasıyla istenmeyen açma kontrolü yapar.
Megger EVCC300 kutusunda neler var?
Kutuda EVCC300, süreklilik/toprak bağlantı kablosu (1001-233), sert taşıma çantası (1014-480) ve EVA-T1 Tip 2 - Tip 1 konnektör adaptörü (1014-481) bulunur.
Ürün garantili mi, kalibrasyon sertifikası alabilir miyim?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız üzerinden ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası düzenlenir; periyodik kalibrasyon hizmeti de sunulur.
| Genel | |
|---|---|
| EVSE standardı | IEC 61851-1:2017 |
| EVSE besleme seçenekleri | 230 V tek faz (AB/BK); 120 V tek faz (ABD); 208 V / 240 V iki faz (ABD) |
| Bağlantılar | Tip 2 erkek ana test bağlantısı; RPE dönüşü için sap tabanında 4 mm korumalı soket |
| Dil | Arayüz ve kullanım kılavuzu: İngilizce, Fransızca, Almanca, İspanyolca |
| Besleme ve Pilot Ölçümleri | |
| Besleme gerilimi ölçümü | 5 V – 300 V, 1 V çözünürlük, ±%5 ±2 hane; L-N, L-PE, N-PE |
| Besleme frekansı | 45 Hz – 65 Hz, 1 Hz çözünürlük, ±1 hane |
| PP durumları | Yalnızca okuma: yakınlık yok / algılandı kilitsiz / algılandı kilitli |
| CP | A, B, C, D, E durumlarını ayarla ve oku; F yalnızca oku; en fazla ±14 V; frekans 940–1040 Hz; görev döngüsü %8–%97; IEC 61851-1:2017 tablo A.7/A.8'e göre maksimum şarj akımı göstergesi |
| Güvenlik Testleri | |
| RPE | Test akımı 200 mA; 0 – 10 Ω; 0,01 Ω çözünürlük; ±%5 ±2 hane |
| RCD/GFCI doğruluğu | Açma süresi ±%1 ±1 ms; açma akımı ±%3 |
| RCD 30 mA AC testi (230 V) | 31,5 mA AC (±1,0 mA), en fazla 300 ms, 0°/180° |
| RCD 6 mA DC testi (230 V) | 2,5 s'de 6 mA'e rampa, ardından 6 mA DC'de sabit (±0,5 mA), pozitif/negatif, en fazla 12,5 s |
| GFCI/CCID 5 mA (120 V/240 V) | 6 mA AC ±0,5 mA, en fazla 5,59 s |
| GFCI/CCID 20 mA (120 V/240 V) | 21 mA AC ±0,5 mA, en fazla 5,59 s |
| İstenmeyen açma (230 V) | AC: 2 mA adımlarla 30 mA'e rampa (300 ms adım, en fazla 4,5 s); DC: 2,5 s'de 6 mA rampa, ardından 3 mA DC'de sabit (en fazla 11,25 s) |
| İstenmeyen açma (120 V/240 V) | 5 mA: 0,5 mA adımlarla 6 mA'e rampa (100 ms, en fazla 1,2 s); 20 mA: 1 mA adımlarla 20 mA'e rampa (100 ms, en fazla 2 s) |
| Dokunma gerilimi | 25 V veya 50 V sınır; test akımı tipik olarak RCD nominal akımının 1/3'ü |
| Dokunma pedi | PE iletkeninde tehlikeli gerilim göstergesi |
| Güvenlik, Ortam ve Fiziksel Özellikler | |
| Güç kaynağı | 4 adet AA pil |
| Boyutlar | 24 x 18 x 8,6 cm (U x Y x G) |
| Ağırlık | 583 g (pilsiz) |
| Güvenlik | IEC 61010-1:2010, CAT II 300 V |
| Çalışma sıcaklığı | 0 °C – 40 °C |
| Depolama sıcaklığı | -10 °C – 70 °C |
| Çalışma nemi | +40 °C'de en fazla %90 bağıl nem |
| Rakım | 2000 m |
| Giriş koruması | Kullanımda IP40 (IEC 60529) |
