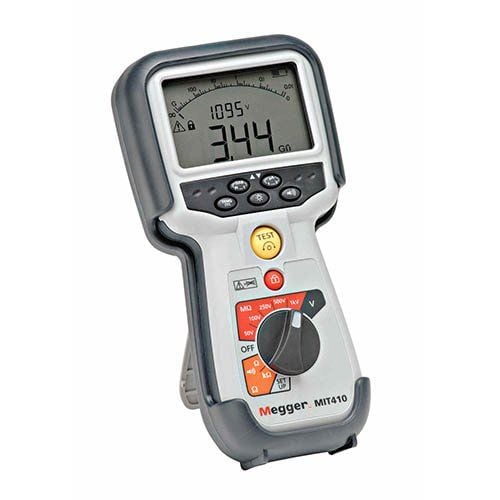

Megger MIT410/2 İzolasyon Test Cihazı 1000 V, 200 GΩ, PI/DAR
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger MIT410/2 İzolasyon Test Cihazı 1000 V, 200 GΩ, PI/DAR
Megger MIT410/2 İzolasyon Test Cihazı, elektrik ve endüstriyel testler için tasarlanmış, 50 V'tan 1000 V'a kadar beş test gerilimiyle 200 GΩ'a kadar izolasyon direnci ölçen el tipi bir cihazdır. Polarizasyon indeksi (PI) ve dielektrik absorpsiyon oranı (DAR) testlerini, zamanlı testi, 0,01 Ω'dan 1 MΩ'a kademe değiştirmeyen süreklilik ölçümünü ve 600 V TRMS AC/DC gerilim ölçümünü aynı gövdede birleştirir. CAT IV 600 V güvenlik sınıfı ve IP54 koruması sayesinde elektrik tesisatçıları, bakım ekipleri ve sanayi tesislerindeki elektrik teknisyenleri için sahada güvenle kullanılabilecek bir izolasyon megeridir.
Öne Çıkan Özellikler
- Beş izolasyon test gerilimi: 50 V, 100 V, 250 V, 500 V ve 1000 V; 1000 V kademesinde 200 GΩ'a kadar ölçüm
- Stabilize test gerilimi: izolasyon test gerilimi -%0 / +%2 toleransla sabit tutulur
- PI ve DAR: PI için 10 dk / 1 dk, DAR için 60 s / 15 s veya 60 s / 30 s oranı; 60 saniyelik geri sayım ile zamanlı test
- Hızlı süreklilik testi: 0,01 Ω – 1 MΩ, kademe değiştirmeden ölçüm, 200 mA veya 20 mA test akımı, 1 Ω – 200 Ω arasında 12 adımda ayarlanabilir sesli uyarı limiti
- Gerilim ve frekans: 600 V TRMS AC ve DC gerilim ölçümü, 15 – 400 Hz frekans ölçümü
- Canlı devre koruması: canlı devre algılama; 25 V, 30 V, 50 V, 75 V veya 100 V seçilebilir test engelleme eşiği (varsayılan 50 V)
- Limit alarmı: GEÇTİ/KALDI göstergesi, kaçak akım gösterimi ve kurulumdan açılıp kapatılabilen otomatik ters polarite
- Dayanıklı yapı: analog yay + çift dijital ekran, silikon test kabloları, kalıplanmış gövde, ayrı sigorta erişimli 6 pil bölmesi, CAT IV 600 V ve IP54
Kullanım Alanları
Megger MIT410/2 İzolasyon Test Cihazı, alçak gerilim tesisatlarında ve endüstriyel ekipmanlarda periyodik izolasyon kontrolleri, devreye alma testleri ve arıza araştırmaları için kullanılır. 50 V ve 100 V gibi düşük test gerilimleri hassas devrelerde kontrollü ölçüm yapmaya, 1000 V kademesi ise daha yüksek izolasyon seviyesi gerektiren ekipmanların kontrolüne olanak tanır.
- Bina ve sanayi elektrik tesisatlarında izolasyon direnci ölçümü
- Kablo, motor ve pano izolasyonlarının periyodik bakım kontrolleri
- PI ve DAR oranlarıyla izolasyon kalitesinin zamana bağlı değerlendirilmesi
- Topraklama ve eş potansiyel bağlantılarında süreklilik testi
- Gerilim ve frekans ölçümüyle devrenin enerjisiz olduğunun kontrol edilmesi
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V |
| Maksimum izolasyon ölçümü | 200 GΩ (1000 V'ta) |
| İzolasyon doğruluğu (1000 V) | ±%2 ±2 hane ±GΩ başına %0,2 |
| Kısa devre/şarj akımı | 2 mA +%0 -%50 (EN 61557-2) |
| Süreklilik | 0,01 Ω – 1000 kΩ; 200 mA / 20 mA |
| Gerilim ölçümü | AC/DC 0,0 mV – 600 V TRMS |
| Frekans | 15 Hz – 400 Hz |
| Güvenlik sınıfı | CAT IV 600 V (EN 61010-1) |
| Koruma sınıfı | IP54 |
| Pil ömrü | 3000 izolasyon testi (1000 V, 1 MΩ, 5 s açık / 55 s kapalı) |
| Boyutlar / ağırlık (çantayla) | 228 x 108 x 63 mm / 1,75 kg |
Kutu İçeriği
- Kırmızı/siyah silikon test kabloları, problar ve krokodil klipsler (1002-001)
- SP5 uzaktan anahtarlı prob (1007-157)
- 6 adet AA alkalin pil (23415)
- Taşıma çantası (1007-886)
- Kalibrasyon sertifikası
El Tipi MIT410/2 ile Sahada 1 kV Yalıtım Kontrolünde Hangi Adımlar İzlenir?
Megger MIT410/2 İzolasyon Test Cihazı, el tipi bir izolasyon direnci test cihazı olarak yalnızca elektrik tesisatlarında değil; otomotiv, ESD, panel yapımı ve aviyonik gibi alanlardaki yalıtım kontrollerinde de kullanılabilir. MIT400/2 serisinde test voltajı geri bildirim kontrollüdür: Megger'e göre ölçüm sırasında oluşan aşırı gerilim, sektörde yaygın olan %10–20 yerine %2 ile sınırlandırılır. Bu stabilize edilmiş izolasyon test gerilimi sayesinde 50 V ve 100 V gibi düşük kademelerde de ekipmana seçtiğiniz değere çok yakın bir gerilim uygulanır.
- Hattı kontrol edin: Önce TRMS voltaj ölçümüyle devreyi kontrol edin. Canlı devre uyarısı veren cihaz, seçilen eşiğin (varsayılan 50 V) üzerindeki gerilimde izolasyon testini engeller.
- Kablo direncini sıfırlayın: Süreklilik ölçümünden önce test kablosu direnci 9,00 Ω'a kadar sıfırlanabilir; böylece kablo direnci sonuca eklenmez.
- Kademeyi seçin: Ekipmanın yalıtım seviyesine uygun 50 V, 100 V, 250 V, 500 V veya 1000 V kademesini belirleyin.
- Testi probdan başlatın: Kutudan çıkan SP5 uzaktan anahtarlı prob, ölçümü doğrudan prob üzerinden başlatmanızı sağlar.
Neden İnovasyonTest?
Megger MIT410/2 İzolasyon Test Cihazı'nı Megger yetkili satıcısı İnovasyonTest güvencesiyle satın alabilirsiniz:
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MIT410/2 neleri ölçer?
İzolasyon direncini 200 GΩ'a kadar ölçer; PI ve DAR oranlarını hesaplar, zamanlı test yapar. Ayrıca 0,01 Ω – 1 MΩ süreklilik, 600 V'a kadar TRMS AC/DC gerilim ve 15 – 400 Hz frekans ölçer, izolasyon testi sırasında kaçak akımı gösterir.
MIT410/2 hangi izolasyon test gerilimlerini sunar?
50 V, 100 V, 250 V, 500 V ve 1000 V test gerilimleri vardır. Ölçüm aralığı 50 V'ta 10 GΩ, 100 V'ta 20 GΩ, 250 V'ta 50 GΩ, 500 V'ta 100 GΩ ve 1000 V'ta 200 GΩ'dur. Test gerilimi -%0 +%2 toleransla stabilize edilir.
Güvenlik kategorisi ve uyduğu standartlar nelerdir?
Cihaz EN 61010-1'e göre faz-toprak 600 V, Kategori IV (CAT IV 600 V) güvenlik sınıfındadır ve IP54 korumalıdır. İzolasyon, süreklilik ve gerilim hizmet hataları BS EN 61557-2, 61557-4 ve 61557-1 (2007) standartlarına göre verilir; EMC uyumluluğu IEC 61326'ya göredir.
MIT410/2 ile MIT420/2 ve MIT430/2 arasındaki fark nedir?
Aynı MIT400/2 serisindeki MIT420/2; 10 V – 1000 V arası ayarlanabilir test gerilimi, 1 nF – 10 μF kapasitans ölçümü ve 1000'den fazla test sonucunu kaydetme özelliği sunar. MIT430/2 bunlara Bluetooth ile veri aktarımı ve opsiyonel şarj kitiyle cihaz üzerinde şarj seçeneğini ekler.
Kutudan neler çıkar?
Kırmızı/siyah silikon test kabloları, problar ve klipsler (1002-001), SP5 uzaktan anahtarlı prob (1007-157), 6 adet AA alkalin pil, taşıma çantası (1007-886) ve kalibrasyon sertifikası.
Cihaz garantili mi, kalibrasyon sertifikası alabilir miyim?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Kutudan üretici kalibrasyon sertifikası çıkar. İhtiyaç halinde TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız üzerinden talep edilirse ek ücretle sağlanır.
MIT410/2 ile MIT400/2 arasındaki fark nedir?
Aynı serideki MIT400/2 yalnızca 250 V, 500 V ve 1000 V test gerilimleri sunar. MIT410/2 bunlara 50 V ve 100 V kademelerini, polarizasyon indeksi (PI) ve dielektrik absorpsiyon oranı (DAR) testlerini ekler.
MIT410/2'de şarj edilebilir pil kullanılabilir mi?
Evet. Cihaz standart olarak 6 adet AA alkalin pille çalışır; bunların yerine 6 adet 1,2 V NiMH şarj edilebilir pil kullanılabilir. Megger'in 6 pil içeren şarj edilebilir pil paketi (1002-735) opsiyonel olarak sunulur.
| İzolasyon Ölçümü | |
|---|---|
| Nominal izolasyon test gerilimi | 50 V, 100 V, 250 V, 500 V, 1000 V |
| İzolasyon aralığı/doğruluğu | 50 V: 10 GΩ ±%2 ±2 hane ±GΩ başına %4,0; 100 V: 20 GΩ ±%2 ±2 hane ±GΩ başına %2,0; 250 V: 50 GΩ ±%2 ±2 hane ±GΩ başına %0,8; 500 V: 100 GΩ ±%2 ±2 hane ±GΩ başına %0,4; 1000 V: 200 GΩ ±%2 ±2 hane ±GΩ başına %0,2 |
| İzolasyon hizmet hatası (BS EN 61557-2 (2007)) | 50 V, ±%2,0 ±2 hane, 100 kΩ – 900 kΩ ±%10,5; 100 V ±%10,3; 250 V ±%10,3; 500 V ±%10,3; 1000 V ±%11,5 |
| Analog gösterge aralığı | 1 GΩ tam skala |
| Çözünürlük | 0,1 kΩ |
| Kısa devre/şarj akımı | 2 mA +%0 -%50 (EN 61557-2 (2007)) |
| İzolasyon açık devre gerilimi | -%0 +%2 ±2 V |
| Test akımı | Minimum geçme değerinde 1 mA, en fazla 2 mA |
| Kaçak akım | %10 ±3 hane |
| Gerilim (izolasyon) | %3 ±3 hane ±nominal gerilimin %0,5'i |
| Zamanlayıcı | 60 saniyelik geri sayım zamanlayıcısı |
| Süreklilik | |
| Süreklilik ölçümü | 0,01 Ω – 1000 kΩ |
| Süreklilik doğruluğu | ±%3 ±2 hane (0 – 100 Ω), ±%5 ±2 hane (100 Ω – 500 kΩ) (500 kΩ – 1 MΩ belirtilmemiş) |
| Süreklilik hizmet hatası | BS EN 61557-4 (2007) – ±%2,0, 0,1 Ω – 2 Ω ±%6,8 |
| Süreklilik açık devre gerilimi | 5 V ±1 V |
| Süreklilik test akımı | 200 mA (–0 mA +20 mA) (0,01 Ω – 4 Ω) |
| Polarite | Tekli polarite (varsayılan) / Çift polarite (kurulumdan ayarlanabilir) |
| Kablo direnci sıfırlama | 9,00 Ω'a kadar |
| Gerilim ve Frekans | |
| Gerilim gösterge aralığı | AC: 0,0 mV – 600 V, DC: 0,0 mV – 600 V |
| Gerilim doğruluğu | DC: ±%2 ±2 hane; AC: ±%2 ±2 hane (10 mV – <10 V TRMS sinüzoidal, 15 Hz – 100 Hz); AC: ±%2 ±2 hane (>10 V TRMS sinüzoidal, 15 Hz – 400 Hz) |
| Gerilim hizmet hatası | BS EN 61557-1 (2007) ±%10 ±2 hane |
| Sinüzoidal olmayan dalga (15 Hz – 400 Hz) | ±%3 ±2 hane (>100 mV – 600 V TRMS); ±%8 ±2 hane (10 mV – 100 mV TRMS) |
| Frekans gösterge aralığı | 15 Hz – 400 Hz (20 mV – 600 V) |
| Frekans ölçüm doğruluğu | ±%0,5 ±1 hane (15 Hz – 99,9 Hz) |
| Giriş empedansı | 0,25 MΩ |
| Güç Kaynağı | |
| Pil | 6 x 1,5 V IEC LR6 (AA, MN1500, HP7, AM3 R6HP) alkalin; 6 x 1,2 V NiMH şarj edilebilir pil kullanılabilir |
| Pil ömrü | 1000 V'ta 1 MΩ yükte, 5 s açık / 55 s kapalı çalışma döngüsüyle 3000 izolasyon testi |
| Sigorta | Yalnızca 1 x 500 mA (FF) 1000 V 32 x 6 mm, en az 30 kA yüksek kesme kapasiteli (HBC) seramik sigorta kullanılmalıdır. Cam sigorta TAKILMAMALIDIR. |
| Genel | |
| Boyutlar | Cihaz 228 mm x 108 mm x 63 mm |
| Ağırlık (cihaz ve çanta) | 1,75 kg |
| Güvenlik | EN 61010-1 (1995), faz-toprak 600 V, Kategori IV |
| EMC | IEC 61326 (Değişiklik No.1 dahil) uyarınca |
| Sıcaklık katsayısı | 1 GΩ'a kadar °C başına <%0,1; 1 GΩ üzerinde GΩ başına °C başına <%0,1 |
| Çalışma sıcaklığı ve nem | -10 – +55 °C, 40 °C'de maks. %90 bağıl nem |
| Depolama sıcaklığı | -25 – +70 °C |
| Kalibrasyon sıcaklığı | +20 °C |
| Maksimum rakım | 2000 m |
| Koruma sınıfı | IP54 |
