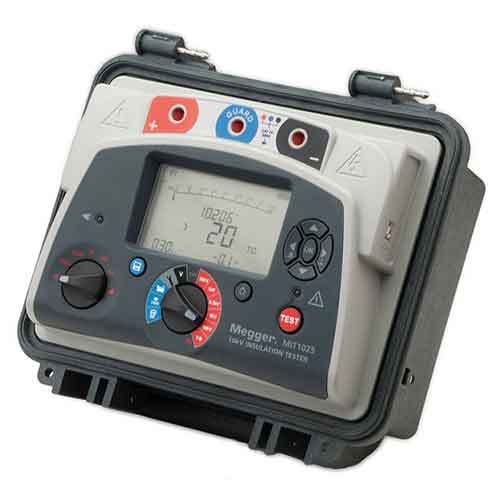

Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
Megger MIT1025/2 İzolasyon Test Cihazı, 10 kV'a kadar test gerilimiyle 20 TΩ'a kadar izolasyon direnci ölçen, Megger'in gelişmiş seri yüksek gerilim izolasyon test cihazıdır. IR, IR(t), DAR, PI, DD, SV, rampa ve PDC testlerini içeren tam diyagnostik test paketiyle trafolar, motorlar, jeneratörler, şalt cihazları ve kablolarda izolasyonun durumunu ayrıntılı şekilde değerlendirmenizi sağlar. Akü veya şebeke ile çalışabilen cihaz; enerji iletim ve dağıtım, sanayi tesisleri ve bakım ekipleri için tasarlanmıştır.
Öne Çıkan Özellikler
- 10 kV test gerilimi: 500 V, 1000 V, 2500 V, 5000 V, 10000 V sabit kademeler ve kullanıcı tanımlı test gerilimi
- 20 TΩ ölçüm: 10 kV'ta 10 kΩ – 20 TΩ izolasyon direnci aralığı
- Tam diyagnostik paket: IR, IR(t), DAR, PI, DD, SV, rampa ve PDC testleri; PI tahmin (PIp) fonksiyonu
- Seçilebilir test akımı: 1 mA, 3 mA (varsayılan) ve 6 mA (6 mA yalnızca şebeke beslemesinde)
- Yüksek parazit bastırma: 960 V – 10 kV arasında 6 mA'e kadar
- Veri yönetimi: Zaman/tarih damgalı gelişmiş hafıza, USB ve Bluetooth LE ile veri aktarımı, canlı veri akışı; CertSuite Asset uyumlu, ücretsiz CertSuite Asset Lite ve PowerDB Lite
- Güvenlik: Çift gövde tasarımı, beş seviyeli gerilim uyarısı (tehlikeli tepe gerilim algılama dahil), kilitlenen yüksek gerilim fişleri; CAT IV 600 V (3000 m'ye kadar)
- Saha dayanıklılığı: Kapak kapalıyken IP65, hızlı şarj edilen Li-ion akü, özel renkli ekran
Kullanım Alanları
Orta ve yüksek gerilim ekipmanlarında yalnızca tek bir izolasyon direnci değeri okumak çoğu zaman yeterli değildir; zamana bağlı testler (PI, DAR) ve dielektrik deşarj (DD) gibi diyagnostik yöntemler, nem, kirlenme ve yaşlanmayı ortaya çıkarır. Megger MIT1025/2 İzolasyon Test Cihazı bu testleri tek cihazda sunar; 6 mA'e kadar seçilebilen şarj akımı yüksek kapasitif yüklerin hızlı şarj edilmesine yardımcı olur.
- Güç ve dağıtım trafolarının izolasyon testleri
- Orta gerilim kablolarının devreye alma ve bakım testleri
- Motor ve jeneratör sargılarında PI, DAR ve DD analizleri
- Şalt cihazları ve baralarda izolasyon kontrolü
- Kestirimci bakım programlarında trend takibi (zaman damgalı kayıtlar ve PowerDB Lite)
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Maksimum test gerilimi | 10 kV |
| Test gerilimleri | 500 V, 1000 V, 2500 V, 5000 V, 10000 V, kullanıcı tanımlı |
| Dijital gösterge aralığı | 10 kΩ – 20 TΩ |
| Doğruluk (23 °C) | ±%5: 1 MΩ – 2 TΩ @10 kV; ±%20: 1 MΩ – 20 TΩ @10 kV |
| Kısa devre / şarj akımı | 1 mA, 3 mA (varsayılan), 6 mA (6 mA yalnızca şebekeden) |
| Test modları | IR, IR(t), DAR, PI, SV, DD, PDC, rampa testi |
| Voltmetre | 30 V – 660 V AC veya DC, 45–65 Hz |
| Arayüz | USB B tipi, Bluetooth Sınıf 2 |
| Akü | 10,8 V, 5,2 Ah Li-ion |
| Güvenlik / koruma | CAT IV 600 V (3000 m'ye kadar); IP65 (kapak kapalı) |
| Ağırlık | 4,5 kg |
Kutu İçeriği
- Megger MIT1025/2 izolasyon test cihazı
- Hızlı başlangıç etiketi
- Güç kablosu (1008-017)
- Filtreli ekranlı USB kablosu (25970-041)
- Kapağa monte küçük kılıf (1017-474)
- Kapağa monte büyük kılıf (1017-475)
- 3 kV kablo seti, 3 x 3 m, orta boy klipsli (1008-022)
- Yüksek gerilim kablo seti, 3 x 3 m, orta ve büyük boy klipsli (1002-534)
MIT1025/2 ile 10 kV Testte RE>Act Modu ve Koruma Terminali Ne İşe Yarar?
Megger MIT1025/2 İzolasyon Test Cihazı, Advanced serinin 10 kV modelidir ve 230 kV'a kadar ortamlarda trafolar, motorlar, şalt sistemi ve kablolar üzerinde çalışan mühendisler ve teknisyenler için tasarlanmıştır. Bu gerilim seviyesinde güvenilir bir yalıtım direnci sonucu almak için cihazdaki üç özellik öne çıkar:
- RE>Act test modu: Yeniden soğurma akımını izleyerek bu akımın izolasyonu hatalı şekilde başarılı veya başarısız göstermesini engeller. Tehlikeli geri dönüş gerilimlerinin oluşmasını önlemek için de kullanılabilir ve 30 V'a kadar harici gerilim altında çalışır.
- Yüksek performanslı koruma (guard) terminali: 5000 V'ta 100 GΩ ölçülürken test akımının en az 5000 katı kaçak akımı en fazla %1 ek direnç hatasıyla ölçüm dışında bırakır; yüksek sızıntı koşullarında bile doğruluğu korur.
- 6 mA gürültü bağışıklığı: Endüstriyel tesisler ve dağıtım seviyesi trafo merkezleri gibi orta derecede gürültülü koşullarda kararlı sonuç sağlar.
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar; talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- Megger MIT525/2 İzolasyon Test Cihazı 5 kV, 10 TΩ, Hafızalı
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger MIT1025/2 hangi test gerilimlerinde ölçüm yapar?
Megger MIT1025/2 İzolasyon Test Cihazı 500 V, 1000 V, 2500 V, 5000 V ve 10000 V sabit test gerilimlerine ek olarak kullanıcı tanımlı test gerilimi sunar. Kullanıcı tanımlı gerilim 100 V – 1 kV arasında 10 V, 1 kV – 5 kV arasında 25 V adımlarla ayarlanır.
MIT1025/2 en fazla kaç TΩ ölçer?
Cihaz 10 kV test geriliminde 10 kΩ – 20 TΩ aralığında izolasyon direnci ölçer. 23 °C'de 10 kV'ta 2 TΩ'a kadar ±%5, 20 TΩ'a kadar ±%20 doğruluk belirtilmiştir.
MIT1025 ile MIT1025/2 farkı nedir?
MIT1025/2, MIT1025'in yeni nesil /2 sürümüdür. Resmi veri sayfasına göre /2 sürümü PI tahmin (PIp) fonksiyonu, PDC testi, özel renkli ekran, USB ve Bluetooth LE ile veri aktarımı ve canlı veri akışı, 1/3/6 mA seçilebilir test akımı ve kapak kapalıyken IP65 koruma sunar.
MIT1025/2 hangi diyagnostik testleri yapar?
Cihaz IR, IR(t), DAR, PI, DD, SV, rampa ve PDC testlerini yapar. Ölçüm sırasında 1 Hz hızında gerilim, akım ve direnç okumaları gerçek zamanlı olarak aktarılabilir.
MIT1025/2 akü ile ne kadar çalışır?
10,8 V, 5,2 Ah Li-ion akü ile 10 kV'ta 100 MΩ yükte tipik olarak 4,5 saat sürekli test yapılabilir. Şarj süresi normal deşarjda 2 saat, derin deşarjda 2,5 saattir; 30 dakikalık hızlı şarj 5 kV'ta 1 saat çalışma sağlar. Cihaz şebekeden de çalıştırılabilir.
Ürün garantili mi, kalibrasyon sertifikası alabilir miyim?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız üzerinden ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası düzenlenir; periyodik kalibrasyon hizmeti de sunulur.
MIT1025/2 uzun kablolarda şarj ve deşarjı ne kadar sürede yapar?
Cihaz 3 mA akımla 10 kV'a μF başına 5 saniyenin altında şarj eder ve test sonunda 10 kV'tan 50 V'a μF başına 250 ms'nin altında deşarj eder. Test gerilimi 500 V'un üzerindeyken 10 nF – 25 μF aralığında kapasitans da ölçülür.
MIT1025/2 için hangi opsiyonel aksesuarlar var?
Megger veri sayfasında MIT1025/2 için 1 kV kablo setleri (1002-913, 6220-822), yüksek gerilim ve ekranlı kablo setleri, CB101 5 kV kalibrasyon kutusu (6311-077) ve trafo test kiti (1015-158) opsiyonel olarak listelenir.
| İzolasyon Testi | |
|---|---|
| Maksimum test gerilimi | 10 kV |
| Test gerilimi | 500 V, 1000 V, 2500 V, 5000 V, 10000 V, kullanıcı tanımlı test gerilimi |
| Kullanıcı tanımlı test gerilimi | 100 V – 1 kV arası 10 V adımlarla, 1 kV – 5 kV arası 25 V adımlarla |
| Test gerilimi doğruluğu | +%4, -%0, 1 GΩ yükte nominal test gerilimi ±10 V (0 °C – 30 °C) |
| Direnç aralığı | 5 kV'ta 10 kΩ – 15 TΩ, 10 kV'ta 10 kΩ – 20 TΩ |
| Doğruluk (23 °C), 1 MΩ'dan itibaren | ±%5: 2 TΩ @10 kV, 1 TΩ @5000 V, 500 GΩ @2500 V, 200 GΩ @1000 V, 100 GΩ @500 V; ±%20: 20 TΩ @10 kV, 10 TΩ @5000 V, 5 TΩ @2500 V, 2 TΩ @1000 V, 1 TΩ @500 V |
| Dijital gösterge | 10 kΩ – 20 TΩ |
| Analog gösterge | 100 kΩ – 10 TΩ |
| Kısa devre / şarj akımı | 5 kV ve 10 kV'ta 1 mA, 3 mA (varsayılan), 6 mA (6 mA yalnızca şebeke beslemesinde) |
| Parazit bastırma | 960 V – 10 kV arasında 6 mA |
| Koruma (guard) terminali performansı | 5000 V'ta 100 GΩ izolasyon direnci ölçülürken, test cihazı izolasyon test akımının (IL) en az 5000 katı olan IG akımını en fazla %1 ek direnç hatasıyla koruma dışı bırakabilir |
| Re>Act | Reabsorpsiyon akımı ölçümü nominal doğruluk. 30 V'a kadar harici uygulanan gerilimde çalışır. |
| İzolasyon test alarmı | 100 kΩ – 10 GΩ |
| Test modları | IR, IR(t), DAR, PI, SV, DD, PDC, rampa testi |
| Zamanlayıcı aralığı | 99 dakika 59 saniyeye kadar, en az 15 saniye ayar |
| Kapasitans, Akım ve Gerilim Ölçümü | |
| Kapasitör şarjı | 3 mA'de 10 kV'a <5 s/μF |
| Kapasitör deşarjı | 10 kV'tan 50 V'a deşarj için <250 ms/μF |
| Kapasitans aralığı | 10 nF – 25 μF (test gerilimi 500 V üzerinde ayarlıyken) |
| Kapasitans ölçüm doğruluğu | ±%10 ±5 nF |
| Akım aralığı | 0,01 nA – 6 mA |
| Akım doğruluğu | Tüm gerilimlerde ±%5 ±0,2 nA (20 °C) |
| Voltmetre aralığı | 30 V – 660 V AC veya DC, 45 Hz – 65 Hz |
| Voltmetre doğruluğu | ±%3, ±3 V |
| Hafıza ve Bağlantı | |
| Hafıza kapasitesi | 5 saniye aralıklarla 5,5 saat kayıt |
| Arayüz | USB B tipi (cihaz), Bluetooth Sınıf 2 |
| Gerçek zamanlı çıkış | 1 Hz okuma çıkışı (V, I, R) |
| Güç Kaynağı | |
| Akü gerilimi | 10,8 V, 5,2 Ah Li-ion akü, IEC 62133:2003'e uygun |
| Akü ömrü | 10 kV'ta 100 MΩ yükte tipik 4,5 saat sürekli test |
| Akü şarj süresi | Derin deşarjda 2,5 saat, normal deşarjda 2 saat |
| 30 dk hızlı şarj | 5 kV'ta 100 MΩ yükte 1 saat çalışma |
| AC gerilim (otomatik aralık) | 90-264 V rms, 47-63 Hz, 100 VA |
| Otomatik kapanma | Kullanılmadığında birkaç dakika sonra cihaz kapanır (akü ömrünü korumak için) |
| Güvenlik, Ortam ve Fiziksel Özellikler | |
| Güvenlik | 3000 m rakıma kadar CAT IV 600 V |
| IP sınıfı | IP65 (kapak kapalı), IP40 (kapak açık) |
| Çalışma sıcaklığı | -20 °C – 50 °C |
| Depolama sıcaklığı | -25 °C – 65 °C |
| Nem | 40 °C'de %90 bağıl nem, yoğuşmasız |
| Maksimum rakım | 3000 m |
| Boyutlar | U 315 mm x G 285 mm x Y 181 mm |
| Ağırlık | 4,5 kg |
