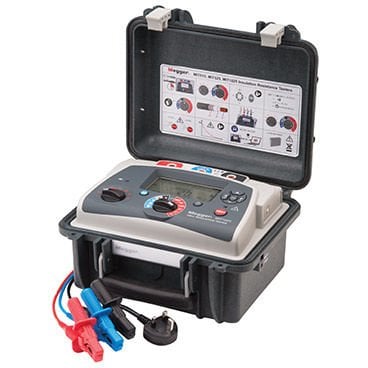

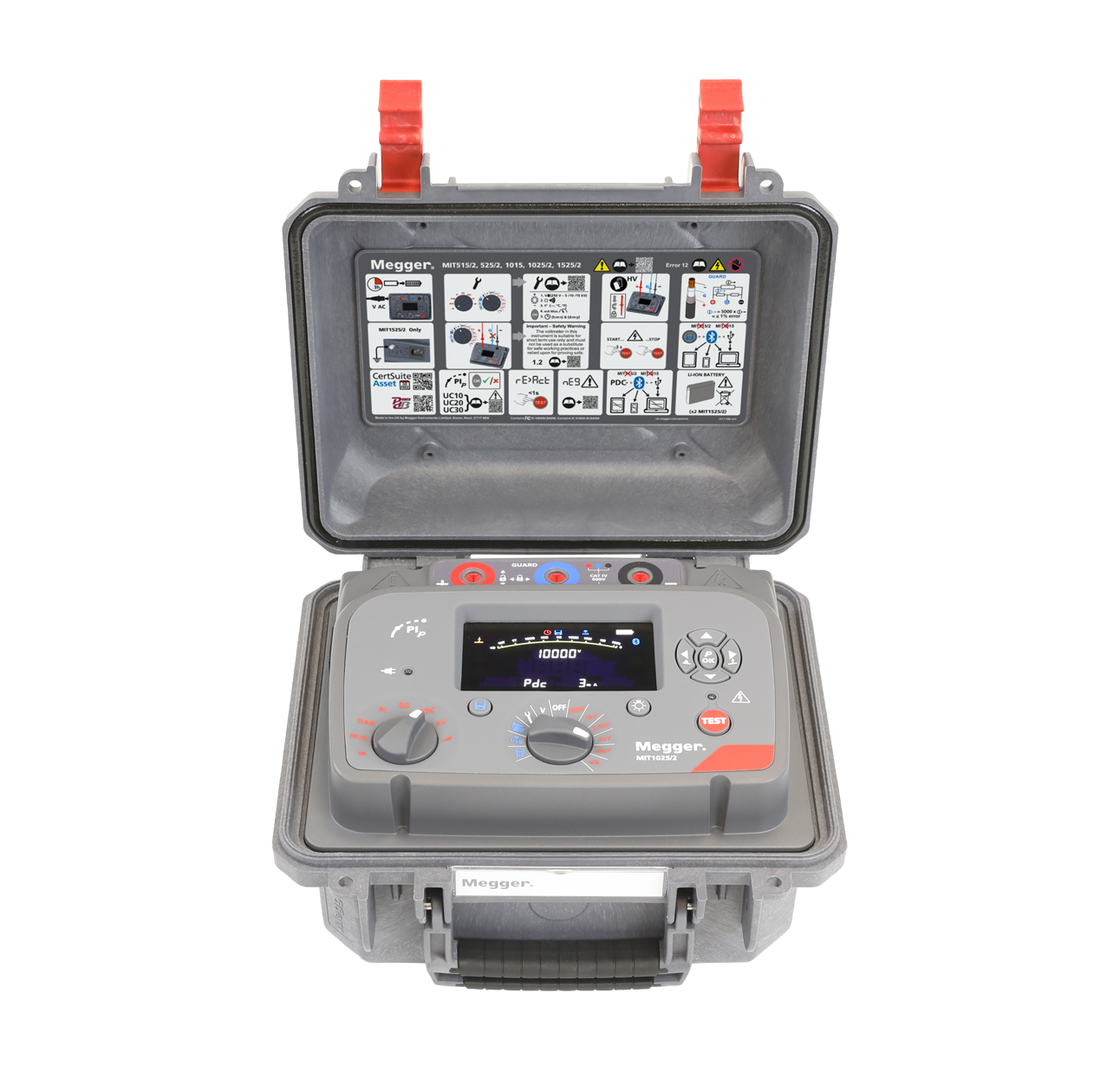

Megger MIT525/2 İzolasyon Test Cihazı 5 kV, 10 TΩ, Hafızalı
Megger MIT525/2 İzolasyon Test Cihazı, Megger'in gelişmiş seri 5 kV izolasyon test cihazıdır ve tam tanı test setini taşınabilir bir gövdede sunar. 250 V – 5000 V sabit gerilimlerin yanında 40 V – 5 kV arası kullanıcı tanımlı test gerilimiyle IR, IR(t), DAR, PI, SV, DD, rampa ve PDC testlerini yapar; dijital göstergede 10 TΩ'a kadar okur. Tarih/saat damgalı hafıza, USB ve Bluetooth ile veri aktarımı ve renkli ekranıyla, yüksek gerilim ekipmanlarında izolasyon durumunu raporlayan bakım ve test ekipleri için geliştirilmiştir.
Öne Çıkan Özellikler
- Tam tanı test seti: IR, IR(t), DAR, PI, SV, DD, rampa testi ve PDC; PI tahmin fonksiyonu (PIp)
- Esnek test gerilimi: 250 V, 500 V, 1000 V, 2500 V, 5000 V; 40 V – 1 kV arası 10 V, 1 kV – 5 kV arası 25 V adımlarla kullanıcı tanımlı gerilim
- Seçilebilir test akımı: 1 mA, 3 mA (varsayılan) veya 6 mA (6 mA yalnızca şebeke beslemesinde); 6 mA'e kadar parazit bastırma
- RE>Act modu: geri emilim akımı ölçümüyle gelişmiş doğruluk ve güvenlik
- Gelişmiş hafıza: tarih/saat damgalı kayıt, 5 saniye aralıklarla 5,5 saat kayıt kapasitesi
- Veri aktarımı: USB (B tipi) ve Bluetooth, 1 Hz canlı okuma çıkışı (V, I, R); CertSuite Asset uyumlu, CertSuite Asset Lite ve PowerDB Lite ücretsiz
- Güvenlik: tehlikeli tepe gerilim algılama dahil beş seviyeli gerilim uyarısı, kilitlenen yalıtımlı YG fişleri, çift gövde tasarımı
- Saha kullanımı: renkli ekran, pil veya şebeke ile çalışma, hızlı şarjlı Li-ion pil, IP65 (kapak kapalı)
Kullanım Alanları
Megger MIT525/2 İzolasyon Test Cihazı, yüksek gerilim ekipmanlarında izolasyonun yalnızca anlık değerini değil, zamana ve gerilime bağlı davranışını da incelemek gereken bakım programlarında kullanılır. Kaydedilen ve aktarılan sonuçlar, ekipman geçmişinin izlenmesini kolaylaştırır.
- Orta gerilim kablolarında izolasyon ve kademeli gerilim (SV) testleri
- Motor ve jeneratör sargılarında PI, DAR ve dielektrik deşarj (DD) değerlendirmesi
- Transformatör ve şalt ekipmanının periyodik bakım testleri
- PDC testiyle izolasyon durumunun ayrıntılı analizi
- Sonuçların varlık yönetimi yazılımına aktarıldığı bakım programları
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Test gerilimleri | 250 V, 500 V, 1000 V, 2500 V, 5000 V |
| Kullanıcı tanımlı gerilim | 40 V – 5 kV (10 V / 25 V adım) |
| Dijital gösterge aralığı | 10 kΩ – 10 TΩ |
| Doğruluk | ±%5 (5000 V'ta 1 TΩ'a kadar) |
| Test akımı | 1 mA, 3 mA, 6 mA seçilebilir |
| Test modları | IR, IR(t), DAR, PI, SV, DD, PDC, rampa |
| Hafıza | 5 s aralıkla 5,5 saat kayıt |
| Arayüz | USB B tipi, Bluetooth Sınıf 2 |
| Güç | Li-ion pil (6 saat tipik, 5 kV) veya 90 – 264 V AC şebeke |
| Güvenlik / koruma | CAT IV 600 V (3000 m) / IP65 kapak kapalı |
| Boyutlar / ağırlık | 315 x 285 x 181 mm / 4,5 kg |
Kutu İçeriği
- Hızlı başlangıç etiketi
- Güç kablosu (1008-017)
- Filtreli ekranlı USB kablosu (25970-041)
- Kapak cebi, küçük (1017-474)
- Kapak cebi, büyük (1017-475)
- 3 kV, 3 x 3 m test kablosu seti, orta boy klipsli (1008-022)
MIT525/2 ile Yalıtım Direnci Ölçümü Nasıl Yapılır?
Megger MIT525/2 İzolasyon Test Cihazı, Advanced serinin 5 kV modelidir. 40 V'tan başlayan kullanıcı tanımlı gerilim sayesinde aynı izolasyon direnci test cihazıyla düşük test gerilimi gereken ekipmanlardan 5 kV gerektiren kablo ve motorlara kadar geniş bir yelpazede ölçüm yapabilirsiniz. Sahada tipik bir ölçüm şu adımlarla ilerler:
- Gerilimi kontrol edin: Dahili voltmetreyle 30 V – 660 V AC veya DC aralığında hattı ölçün ve ekipmanın enerjisiz olduğundan emin olun.
- Kabul sınırını belirleyin: İzolasyon test alarmını 100 kΩ – 10 GΩ arasında ayarlayarak sonucun hangi değerin altında uyarı vereceğini önceden tanımlayın.
- Kapasitansı not edin: Test gerilimi 500 V'un üzerindeyken cihaz 10 nF – 25 μF aralığında kapasitansı da ölçer; bu bilgi kablo boyu ve sargı karşılaştırmalarında yol gösterir.
- Güvenli deşarjı bekleyin: Test bitince cihaz ekipmanı 5 kV'tan 50 V'a μF başına 250 ms'nin altında bir sürede deşarj eder; bağlantıları ardından sökün.
- Sonucu kaydedin: Ölçümler dahili belleğe kaydedilir ve PowerDB veya CertSuite'e aktarılır; manuel kayıt gerekmez.
Neden İnovasyonTest?
Megger MIT525/2 İzolasyon Test Cihazı'nı Megger yetkili satıcısı İnovasyonTest güvencesiyle satın alabilirsiniz:
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MIT525/2 hangi testleri yapar?
IR, zamanlı IR, DAR, PI, kademeli gerilim (SV), dielektrik deşarj (DD), rampa testi ve PDC testlerini yapar; PI tahmin fonksiyonu (PIp) ve RE>Act modu da bulunur.
MIT525/2 ile MIT515/2 arasındaki fark nedir?
MIT525/2; MIT515/2'nin IR, IR(t), DAR ve PI testlerine ek olarak SV, DD, rampa ve PDC testleri, tarih/saat damgalı hafıza, USB ve Bluetooth aktarımı, 1-3-6 mA seçilebilir test akımı ve 1 kV – 5 kV arasında 25 V adımlı kullanıcı tanımlı gerilim sunar. MIT515/2'de dahili hafıza ve veri aktarımı yoktur.
Veriler bilgisayara nasıl aktarılır?
USB B tipi bağlantı veya Bluetooth ile aktarılır; cihaz 1 Hz hızında canlı V, I, R çıkışı da verir. CertSuite Asset ile uyumludur; CertSuite Asset Lite ve PowerDB Lite ücretsiz olarak kullanılabilir.
Cihaz pille mi, şebekeyle mi çalışır?
Her ikisiyle de çalışır. Li-ion pil 5 kV'ta 100 MΩ yükte tipik 6 saat sürekli test sağlar, 30 dakikalık hızlı şarj 1 saat çalışma sunar. 6 mA test akımı yalnızca şebeke beslemesinde kullanılabilir.
Kutudan neler çıkar?
Hızlı başlangıç etiketi, güç kablosu (1008-017), filtreli ekranlı USB kablosu (25970-041), küçük ve büyük kapak cepleri ve 3 kV 3 x 3 m orta boy klipsli test kablosu seti (1008-022).
Cihaz garantili mi, kalibrasyon sertifikası alabilir miyim?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. İhtiyaç halinde TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız üzerinden talep edilirse ek ücretle sağlanır.
MIT525/2 düşük gerilimli ekipmanlarda da kullanılabilir mi?
Evet. Sabit 250 V kademesinin yanında 40 V – 1 kV arasında 10 V adımlarla kullanıcı tanımlı test gerilimi seçilebilir. Bu sayede düşük test gerilimi isteyen ekipmanlar da aynı cihazla ölçülebilir.
MIT525/2 ile PDC testi için ek yazılım gerekir mi?
Megger'in resmi sayfasına göre Advanced serideki PDC (polarizasyon/depolarizasyon akımı) testi yazılım ile desteklenir. IR, DAR, PI, DD, kademeli gerilim ve rampa testleri ise doğrudan cihaz üzerinden yapılır.
| Test Gerilimi ve İzolasyon Ölçümü | |
|---|---|
| Maksimum test gerilimi | 5 kV |
| Test gerilimleri | 250 V, 500 V, 1000 V, 2500 V, 5000 V, kullanıcı tanımlı test gerilimi |
| Kullanıcı tanımlı test gerilimi | 10 V adımlarla 40 V – 1 kV, 25 V adımlarla 1 kV – 5 kV |
| Test gerilimi doğruluğu | +%4, -%0, 1 GΩ yükte nominal test gerilimi ±10 V (0 °C – 30 °C) |
| Direnç aralığı | 5 kV'ta 10 kΩ – 15 TΩ |
| Doğruluk (23 °C, 1 MΩ'dan itibaren) | ±%5: 5000 V'ta 1 TΩ, 2500 V'ta 500 GΩ, 1000 V'ta 200 GΩ, 500 V'ta 100 GΩ, 250 V'ta 50 GΩ; ±%20: 5000 V'ta 10 TΩ, 2500 V'ta 5 TΩ, 1000 V'ta 2 TΩ, 500 V'ta 1 TΩ, 250 V'ta 500 GΩ |
| RE>Act | Geri emilim akımı ölçümü, nominal doğruluk. 30 V'a kadar harici uygulanan gerilimde çalışır. |
| Guard ucu performansı | 5000 V'ta 100 GΩ izolasyon direnci ölçülürken cihaz, en fazla %1 ek direnç hatasıyla, izolasyon test akımının (IL) en az 5000 katı guard akımını (IG) devre dışı bırakabilir. |
| Analog gösterge | 100 kΩ – 10 TΩ |
| Dijital gösterge | 10 kΩ – 10 TΩ |
| Kısa devre/şarj akımı | 1 mA, 3 mA (varsayılan), 6 mA (6 mA yalnızca şebeke beslemesinde) |
| İzolasyon test alarmı | 100 kΩ – 10 GΩ |
| Test modları | IR, IR(t), DAR, PI, SV, DD, PDC, rampa testi |
| Zamanlayıcı aralığı | 99 dakika 59 saniyeye kadar, en az 15 saniye ayar |
| Parazit bastırma | 450 V – 5 kV arasında 6 mA |
| Kapasitans ve Akım | |
| Kapasitör şarjı | 5 kV'a 3 mA ile <3 s/μF |
| Kapasitör deşarjı | 5 kV'tan 50 V'a deşarj için <250 ms/μF |
| Kapasitans aralığı | 10 nF – 25 μF (test gerilimi 500 V üzerinde ayarlıyken) |
| Kapasitans ölçüm doğruluğu | ±%10 ±5 nF |
| Akım aralığı | 0,01 nA – 6 mA |
| Akım doğruluğu | Tüm gerilimlerde ±%5 ±0,2 nA (20 °C) |
| Voltmetre | |
| Voltmetre aralığı | 30 V – 660 V AC veya DC, 45 Hz – 65 Hz |
| Voltmetre doğruluğu | ±%3, ±3 V |
| Hafıza ve Arayüz | |
| Hafıza kapasitesi | 5 saniye aralıklarla 5,5 saat kayıt |
| Arayüz | USB B tipi (cihaz), Bluetooth Sınıf 2 |
| Gerçek zamanlı çıkış | 1 Hz okuma çıkışı (V, I, R) |
| Güç Kaynağı | |
| AC şebeke beslemesi (otomatik aralık) | 90-264 V rms, 47-63 Hz, 100 VA |
| Pil | 10,8 V, 5,2 Ah Li-ion, IEC 62133:2003 uyumlu |
| Pil şarj süresi | Derin deşarjda 2,5 saat, normal deşarjda 2 saat |
| Pil ömrü | 5 kV'ta 100 MΩ yükte 6 saat (tipik) sürekli test |
| 30 dk hızlı şarj | 5 kV'ta 100 MΩ yükte 1 saat çalışma |
| Otomatik kapanma | Kullanılmadığında pil ömrünü korumak için birkaç dakika sonra kapanır |
| Genel | |
| Güvenlik | 3000 m rakıma kadar CAT IV 600 V |
| Maksimum rakım | 3000 m |
| Çalışma sıcaklığı | -20 °C – 50 °C |
| Depolama sıcaklığı | -25 °C – 65 °C |
| Nem | 40 °C'de %90 bağıl nem, yoğuşmasız |
| Koruma sınıfı | IP65 (kapak kapalı), IP40 (kapak açık) |
| Boyutlar | U 315 x G 285 x Y 181 mm |
| Ağırlık | 4,5 kg |
