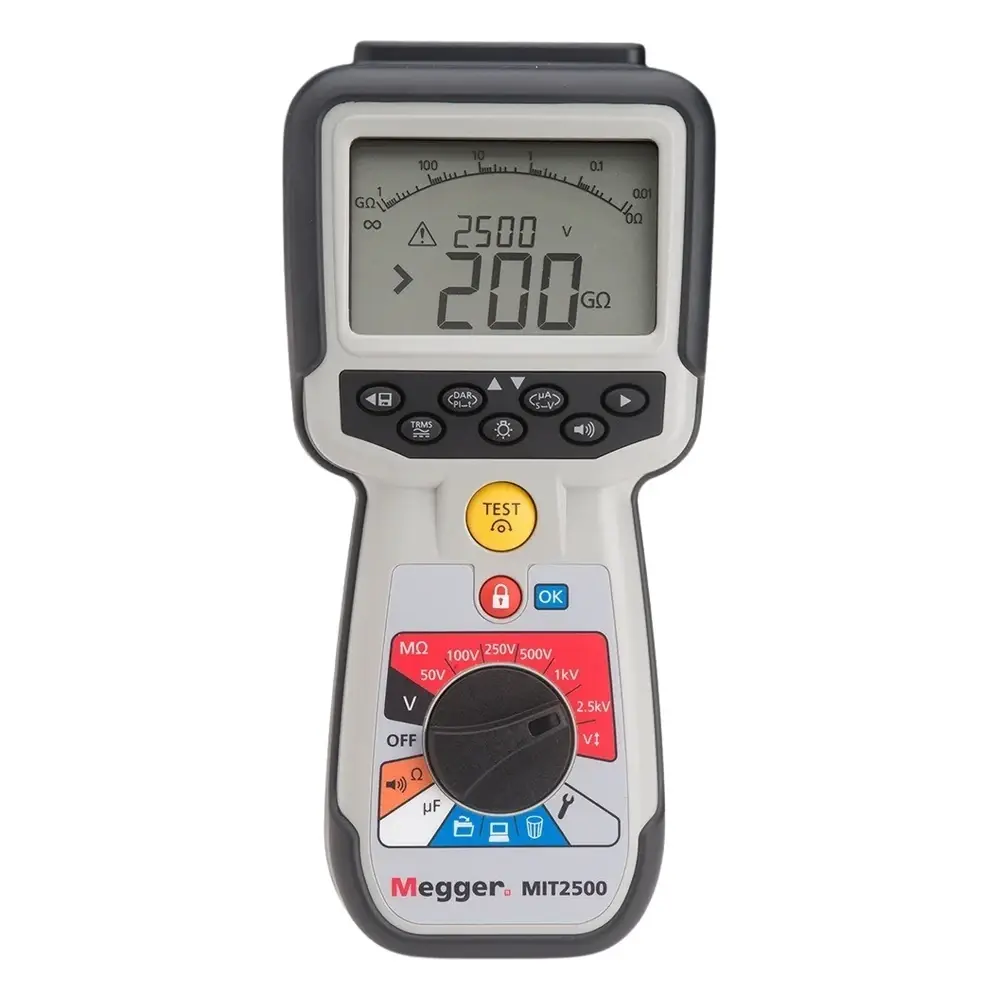

Megger MIT2500 İzolasyon Test Cihazı 2,5 kV 200 GΩ
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger MIT2500 İzolasyon Test Cihazı 2,5 kV 200 GΩ
Megger MIT2500 İzolasyon Test Cihazı, 2,5 kV'a kadar izolasyon testini ve 200 GΩ ölçüm aralığını el tipi bir gövdede sunan yüksek gerilimli izolasyon ve süreklilik test cihazıdır. 50 V–2500 V arasında ayarlanabilen test gerilimi, guard terminali ve PI/DAR testleriyle elektrik bakım ekiplerinin, motor ve kablo test eden teknisyenlerin ve endüstriyel tesis bakım birimlerinin ihtiyaçlarına cevap verir.
Süreklilik, TRMS gerilim, frekans ve kapasitans ölçümü ile Bluetooth veri aktarımlı hafızayı aynı cihazda toplar. Megger yetkili satıcısı İnovasyonTest üzerinden güvenle temin edebilirsiniz.
Öne Çıkan Özellikler
- 50 V, 100 V, 250 V, 500 V, 1000 V ve 2500 V sabit test gerilimleri; 50 V–999 V arası 1 V, 1 kV–2,5 kV arası 10 V adımlarla toplam 1100 test gerilimi seçeneği
- 1000 V ve 2500 V'ta 200 GΩ'a kadar izolasyon ölçümü; yüksek direnç doğruluğu için guard terminali
- Geri beslemeli stabilize test gerilimi (-%0 +%2 +2 V)
- Polarizasyon indeksi (PI), dielektrik absorpsiyon oranı (DAR) ve zamanlı test; ayarlanabilir limitli izolasyon buzzer'ı, test kilidi ve GEÇTİ/KALDI göstergesi
- Tek aralıkta 0,01 Ω–1 MΩ hızlı süreklilik testi; 200 mA veya 20 mA test akımı, çift yönlü test, 10 Ω'a kadar kablo sıfırlama
- 600 V TRMS AC/DC gerilim ve frekans ölçümü, 0,1 nF–10 µF kapasitans ölçümü; analog yay ve çift dijital ekran
- 1000'den fazla test sonucu hafızası, Bluetooth ile veri aktarımı; CertSuite Asset uyumlu
- CAT IV 600 V güvenlik, IP54 kalıplanmış kauçuk gövde; 2,5 kV silikon test kabloları standart
Kullanım Alanları
Megger MIT2500 İzolasyon Test Cihazı, 1000 V'un üzerinde test gerektiren ekipmanları el tipi bir cihazla test etmek isteyen kullanıcılar için uygundur. Ayarlanabilir test gerilimi, farklı anma gerilimlerindeki ekipmanlara uygun gerilimi seçmenizi sağlar.
- Alçak ve orta gerilim motorlarında sargı izolasyon testi ve PI/DAR değerlendirmesi
- Güç kabloları ve kablo hatlarında izolasyon direnci ölçümü
- Pano, şalt ekipmanı ve baralarda devreye alma ve periyodik bakım testleri
- Tesisatlarda koruma iletkeni ve bağlantı sürekliliği kontrolleri
- Hafıza ve Bluetooth aktarımı ile test kayıtlarının raporlanması
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V; değişken 50 V–2500 V |
| Maksimum izolasyon ölçümü | 200 GΩ (1000 V ve 2500 V) |
| Test gerilimi doğruluğu | -%0 +%2 ±2 V |
| PI / DAR | PI 10 dk / 1 dk; DAR 60 s / 15 s veya 60 s / 30 s |
| Süreklilik ölçümü | 0,01 Ω–1 MΩ |
| Süreklilik test akımı | 200 mA veya 20 mA |
| Gerilim ölçümü | DC ve AC 0,0 mV–600 V (TRMS) |
| Kapasitans | 0,1 nF–10 µF |
| Hafıza / veri aktarımı | >1000 test sonucu / Bluetooth |
| Güvenlik / koruma | CAT IV 600 V / IP54 |
| Ağırlık | 815 g (çantayla 1,75 kg) |
Kutu İçeriği
- Kırmızı/siyah/mavi silikon test kabloları, prob ve klipslerle
- 2,5 kV kırmızı/siyah/mavi silikon test kabloları, klipslerle
- 6 x AA alkalin pil
- Taşıma çantası
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger MIT2500 hangi test gerilimlerini uygular?
Sabit test gerilimleri 50 V, 100 V, 250 V, 500 V, 1000 V ve 2500 V'tur. Ayrıca 50 V–999 V arasında 1 V, 1 kV–2,5 kV arasında 10 V adımlarla değişken test gerilimi seçilebilir; toplamda 1100 test gerilimi seçeneği bulunur.
PI ve DAR testi yapabilir mi?
Evet. Polarizasyon indeksi (PI) 10 dakika / 1 dakika oranıyla, dielektrik absorpsiyon oranı (DAR) 60 s / 15 s veya 60 s / 30 s oranıyla ölçülür. Geri sayım zamanlayıcısı 60 saniye olup 10 dakikaya kadar ayarlanabilir.
Ölçüm sonuçları nasıl kaydedilir ve aktarılır?
Cihaz 1000'den fazla test sonucunu hafızasında saklar. Sonuçlar Bluetooth (Sınıf II, 10 m'ye kadar menzil) ile aktarılır; cihaz CertSuite Asset ile uyumludur.
Şarj edilebilir pille kullanılabilir mi?
Evet. Cihaz 6 adet 1,5 V AA alkalin pil veya 6 adet 1,2 V NiMH şarj edilebilir pille çalışır. Şebeke ve araç şarjı için opsiyonlar mevcuttur; opsiyonel şarj cihazı girişi 12–15 V DC'dir. Pil ömrü 1000 V'ta 1 MΩ yükte 5 s açık / 55 s kapalı çevrimle 3000 izolasyon testidir.
Kutudan neler çıkıyor?
Prob ve klipsli kırmızı/siyah/mavi silikon test kabloları, klipsli 2,5 kV kırmızı/siyah/mavi silikon test kabloları, 6 adet AA alkalin pil ve taşıma çantası standart olarak gelir.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| İzolasyon Testi | |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V; değişken 50 V–2500 V |
| İzolasyon aralıkları / doğruluk | 50 V: 10 GΩ ±%2 ±2 dijit ±GΩ başına %4,0; 100 V: 20 GΩ ±%2 ±2 d ±GΩ başına %2,0; 250 V: 50 GΩ ±%2 ±2 d ±GΩ başına %0,8; 500 V: 100 GΩ ±%2 ±2 d ±GΩ başına %0,4; 1000 V: 200 GΩ ±%2 ±2 d ±GΩ başına %0,2; 2500 V: 200 GΩ ±%2 ±2 d ±GΩ başına %0,2 |
| Guard terminal performansı | 100 MΩ yükte 500 kΩ paralel devre direncinde <%5 hata |
| Gösterge aralığı | Analog: 1 GΩ tam skala |
| Çözünürlük | 0,1 kΩ |
| Kısa devre / şarj akımı | EN 61557-2 (2007)'ye göre 2 mA +%0 -%50 (2500 V hariç) |
| Terminal gerilimi doğruluğu | -%0 +%2 ±2 V |
| Test akımı | Minimum geçme değerinde 1 mA, en fazla 2 mA |
| Çalışma aralığı (EN 61557) | 0,10 MΩ–1,0 GΩ |
| Maks. kapasitif yük | 1000 V üzerindeki testlerde 15 nF |
| Kaçak akım gösterimi | %10 ±3 dijit |
| PI / DAR | PI 10 dk / 1 dk; DAR 60 s / 15 s veya 60 s / 30 s |
| Zamanlayıcı | 60 s geri sayım zamanlayıcısı (10 dakikaya kadar ayarlanabilir) |
| Süreklilik Testi | |
| Süreklilik ölçümü | 0,01 Ω–1 MΩ (analog skalada 0–1000 kΩ) |
| Süreklilik doğruluğu | ±%3 ±2 dijit (0–100 Ω); ±%5 ±2 dijit (100 Ω–500 kΩ) |
| Açık devre gerilimi | 5 V ±1 V |
| Test akımı | 200 mA (–0 mA +20 mA) (0,01 Ω–4 Ω); 20 mA seçilebilir |
| Kablo direnci sıfırlama | 10 Ω'a kadar |
| Gerilim, Frekans ve Kapasitans | |
| Gerilim aralığı | DC: 0,0 mV–600 V; AC: 0,0 mV–600 V |
| Gerilim doğruluğu | DC: ±%2 ±2 dijit; AC: ±%2 ±2 dijit (10 mV–600 V TRMS sinüzoidal, 15 Hz–400 Hz) |
| Frekans | 15 Hz–400 Hz (20 mV–600 V); ±%0,5 ±1 dijit (15 Hz–99,9 Hz) |
| Kapasitans | 0,1 nF–10 µF; ±%5,0 ±2 dijit (1 nF–10 µF) |
| Giriş empedansı | 250 kΩ |
| Hafıza ve Veri Aktarımı | |
| Sonuç hafızası | >1000 test sonucu |
| Veri aktarımı | Bluetooth kablosuz, Sınıf II, 10 m'ye kadar menzil |
| Güç Kaynağı | |
| Güç kaynağı | 6 x 1,5 V IEC LR6 (AA) alkalin pil veya 6 x 1,2 V NiMH şarj edilebilir pil |
| Pil ömrü | 3000 izolasyon testi (1000 V'ta 1 MΩ yükte 5 s açık / 55 s kapalı) |
| Şarj cihazı (opsiyonel) | 12–15 V DC (aksesuar arayüzü) |
| Güvenlik ve Ortam Koşulları | |
| Sigorta | 2 x 500 mA (FF) 1000 V 32 x 6 mm seramik HBC, minimum 30 kA |
| Güvenlik | EN 61010-1:2010 ve EN 61010-2-030:2010, 600 V faz-toprak, Kategori IV |
| EMC | IEC 61326, 1 No.lu değişiklik dahil |
| Sıcaklık katsayısı | 1 GΩ'a kadar °C başına <%0,1; 1 GΩ üzerinde °C ve GΩ başına <%0,1 |
| Çalışma sıcaklığı | -10 °C – +55 °C |
| Nem | 40 °C'de maks. %90 bağıl nem |
| Depolama sıcaklığı | -25 °C – +70 °C |
| Maksimum rakım | 2000 m |
| Koruma sınıfı | IP54 |
| Fiziksel Özellikler | |
| Boyutlar | 228 mm x 108 mm x 63 mm |
| Ağırlık | 815 g; çanta dahil 1,75 kg |
