Megger MIT400/2 İzolasyon Test Cihazı 1000 V 200 GΩ CAT IV
Megger MIT400/2 İzolasyon Test Cihazı, elektrik ve endüstriyel testler için tasarlanmış, 250 V, 500 V ve 1000 V test gerilimleriyle 200 GΩ'a kadar izolasyon direnci ölçen CAT IV 600 V sınıfı bir el cihazıdır. Stabilize test gerilimi, tek aralıklı hızlı süreklilik testi ve 600 V TRMS gerilim ölçümüyle endüstriyel bakım ekipleri, elektrik teknisyenleri ve tesisat kontrolcüleri için güvenilir bir saha aracıdır.
MIT400/2 serisinin temel modeli olarak sade kullanımı ön plana çıkarır. Megger yetkili satıcısı İnovasyonTest üzerinden güvenle temin edebilirsiniz.
Öne Çıkan Özellikler
- 250 V, 500 V ve 1000 V izolasyon test gerilimleri; 1000 V'ta 200 GΩ'a kadar ölçüm
- Geri beslemeli stabilize test gerilimi (-%0 +%2): aşırı gerilimi %2 ile sınırlar
- Tek aralıkta 0,01 Ω–1 MΩ hızlı süreklilik testi; 200 mA veya 20 mA test akımı, 1 Ω–200 Ω arasında 12 kademeli buzzer limiti
- 600 V TRMS AC ve DC gerilim ölçümü
- Tam genişlikte analog yay ve çift dijital ekran (ana okuma + ikincil gösterge)
- Canlı devre algılama ve koruma; koruma sigortası atmış olsa bile algılama ve test engelleme çalışır; seçilebilir test engelleme gerilimi (25, 30, 50, 75 veya 100 V)
- Test kilidi ile sürekli izolasyon testi; silikon test kabloları
- CAT IV 600 V güvenlik, IP54 kalıplanmış dayanıklı gövde, opsiyonel mıknatıslı askı kayışına uygun yeni kılıf tasarımı
Kullanım Alanları
Megger MIT400/2 İzolasyon Test Cihazı, CAT IV ortamlarda, yani bina girişi ve ana dağıtım seviyesinde güvenli çalışma gerektiren izolasyon ve süreklilik ölçümleri için uygundur.
- Endüstriyel tesislerde motor, kablo ve pano izolasyon kontrolleri
- Ana dağıtım panoları ve bina girişindeki tesisat ölçümleri
- Koruma iletkeni ve bağlantı sürekliliği testleri
- Devreye alma ve periyodik bakım ölçümleri
- Canlı devre kontrolünde 600 V TRMS gerilim ölçümü
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimleri | 250 V, 500 V, 1000 V |
| Maksimum izolasyon ölçümü | 200 GΩ @ 1000 V |
| Test gerilimi doğruluğu | -%0 +%2 ±2 V |
| Kısa devre / şarj akımı | 2 mA +%0 -%50 |
| Süreklilik ölçümü | 0,01 Ω–1 MΩ |
| Süreklilik test akımı | 200 mA veya 20 mA |
| Gerilim ölçümü | AC/DC 0,0 mV–600 V (TRMS) |
| Güvenlik | CAT IV 600 V |
| Koruma sınıfı | IP54 |
| Ağırlık | 600 g (çantayla 1,75 kg) |

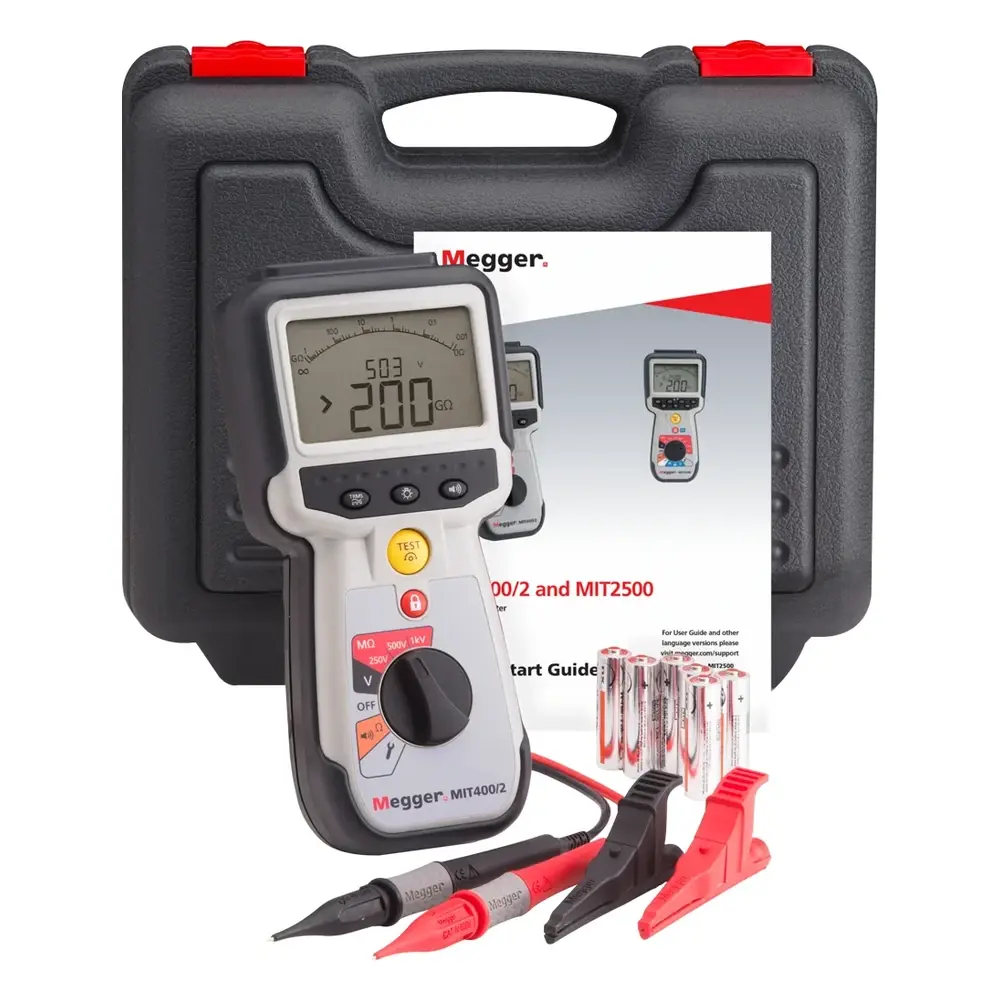

Kutu İçeriği
- Kırmızı/siyah silikon test kabloları, prob ve klipslerle (1002-001)
- 6 x AA alkalin pil (23415)
- Sert taşıma çantası (1007-886)
- Kalibrasyon sertifikası
- Garanti kartı
- Hızlı başlangıç kılavuzu
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger MIT400/2 hangi test gerilimlerini sunar?
MIT400/2'de 250 V, 500 V ve 1000 V izolasyon test gerilimleri bulunur. 250 V'ta 50 GΩ, 500 V'ta 100 GΩ, 1000 V'ta 200 GΩ'a kadar ölçüm yapılır.
CAT IV 600 V ne anlama gelir?
Cihaz EN 61010-1'e göre 600 V faz-toprak Kategori IV güvenlik sınıfındadır. Bu sınıf, bina girişi ve ana dağıtım gibi tesisatın kaynağına yakın noktalarda ölçüm yapmaya uygundur.
Süreklilik testi nasıl yapılır?
Süreklilik testi tek otomatik aralıkta 0,01 Ω–1 MΩ arasında yapılır. 200 mA veya 20 mA test akımı seçilebilir, açık devre gerilimi 5 V ±1 V'tur. Buzzer limiti 1 Ω–200 Ω arasında 12 kademede ayarlanır.
MIT400/2'de hangi fonksiyonlar bulunmaz?
MIT400/2'de 50/100 V test gerilimi, değişken gerilim, PI/DAR ve zamanlı test, kaçak akım göstergesi, otomatik ters polarite, frekans ve kapasitans ölçümü, GEÇTİ/KALDI limit alarmları, hafıza ve Bluetooth bulunmaz; SP5 anahtarlı prob da kutuda yer almaz.
Kutudan neler çıkıyor?
Prob ve klipsli kırmızı/siyah silikon test kabloları (1002-001), 6 adet AA alkalin pil (23415), sert taşıma çantası (1007-886), kalibrasyon sertifikası, garanti kartı ve hızlı başlangıç kılavuzu cihazla birlikte gelir.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| İzolasyon Testi | |
|---|---|
| İzolasyon test gerilimleri | 250 V, 500 V, 1000 V |
| İzolasyon doğruluğu | 250 V: 50 GΩ ±%2 ±2 dijit ±GΩ başına %0,8; 500 V: 100 GΩ ±%2 ±2 dijit ±GΩ başına %0,4; 1000 V: 200 GΩ ±%2 ±2 dijit ±GΩ başına %0,2 |
| Maks. izolasyon aralığı | 200 GΩ @ 1000 V |
| İzolasyon servis hatası | BS EN 61557-2 (2007): 50 V ±%10,5; 100 V/250 V/500 V ±%10,3; 1000 V ±%11,5 (100 kΩ–900 kΩ, ±%2,0 ±2 d) |
| Analog gösterge aralığı | 1 GΩ tam skala |
| Çözünürlük | 0,1 kΩ |
| Kısa devre / şarj akımı | EN 61557-2 (2007)'ye göre 2 mA +%0 -%50 |
| Açık devre gerilimi (izolasyon) | -%0 +%2 ±2 V |
| İzolasyon test akımı | Minimum geçme değerinde 1 mA, en fazla 2 mA |
| Canlı gerilimde test engelleme | 25 V, 30 V, 50 V, 75 V veya 100 V seçilebilir (varsayılan 50 V) |
| Süreklilik Testi | |
| Süreklilik aralığı | 0,01 Ω–1000 kΩ (tek otomatik aralık 0,01 Ω–1,0 MΩ) |
| Süreklilik doğruluğu | ±%3 ±2 dijit (0–100 Ω); ±%5 ±2 dijit (100 Ω–500 kΩ); 500 kΩ–1 MΩ belirtilmemiş |
| Süreklilik servis hatası | BS EN 61557-4 (2007) - ±%2,0, 0,1 Ω–2 Ω ±%6,8 |
| Açık devre gerilimi | 5 V ±1 V |
| Test akımı | 200 mA (–0 mA +20 mA) (0,01 Ω–4 Ω); 200 mA veya 20 mA seçilebilir |
| Kablo sıfırlama | 9,00 Ω'a kadar |
| Süreklilik buzzer limiti | 1 Ω–200 Ω arasında 12 kademe |
| Gerilim Ölçümü | |
| Gerilim gösterge aralığı | AC: 0,0 mV–600 V; DC: 0,0 mV–600 V (True RMS) |
| Gerilim doğruluğu | DC: ±%2 ±2 dijit; AC: ±%2 ±2 dijit (10 mV–<10 V TRMS sinüzoidal, 15 Hz–100 Hz; >10 V TRMS sinüzoidal, 15 Hz–400 Hz) |
| Gerilim servis hatası | BS EN 61557-1 (2007) ±%10 ±2 dijit |
| Sinüzoidal olmayan gerilim | >100 mV–600 V TRMS: ±%3 ±2 dijit; 10 mV–100 mV TRMS: ±%8 ±2 dijit (15 Hz–400 Hz) |
| Ekran ve Güç Kaynağı | |
| Ekran | Tam genişlikte analog yay + çift dijital ekran (ana okuma + ikincil gösterge) |
| Güç kaynağı | 6 x 1,5 V IEC LR6 (AA) alkalin pil; 6 x 1,2 V NiMH şarj edilebilir pil kullanılabilir |
| Pil ömrü | 1000 V'ta 1 MΩ yükte 5 sn açık / 55 sn kapalı çevrimle 3000 izolasyon testi |
| Güvenlik ve Ortam Koşulları | |
| Sigorta | 1 x 500 mA (FF) 1000 V 32 x 6 mm seramik HBC, minimum 30 kA (cam sigorta takılmamalıdır) |
| Güvenlik | EN 61010-1'e göre 600 V faz-toprak, Kategori IV (CAT IV 600 V); IEC 61010 ve EN 61557 gereksinimlerini karşılar |
| EMC | IEC 61326, 1 No.lu değişiklik dahil |
| Sıcaklık katsayısı | 1 GΩ'a kadar °C başına <%0,1; 1 GΩ üzerinde °C ve GΩ başına <%0,1 |
| Çalışma sıcaklığı / nem | -10 – +55 °C; 40 °C'de maks. %90 bağıl nem |
| Depolama sıcaklığı | -25 – +70 °C |
| Kalibrasyon sıcaklığı | +20 °C |
| Maksimum rakım | 2000 m |
| Koruma sınıfı | IP54 |
| Fiziksel Özellikler | |
| Boyutlar | 228 mm x 108 mm x 63 mm |
| Ağırlık | 600 g |
| Ağırlık (cihaz ve çanta) | 1,75 kg |
| Bu Modelde Bulunmayan Fonksiyonlar | |
| Bulunmayanlar | 50/100 V yok, değişken gerilim yok, PI/DAR/zamanlı test yok, kaçak akım göstergesi yok, otomatik ters polarite yok, frekans ölçümü yok, kapasitans yok, GEÇTİ/KALDI limit alarmları yok, hafıza yok, Bluetooth yok; SP5 anahtarlı prob verilmez |
