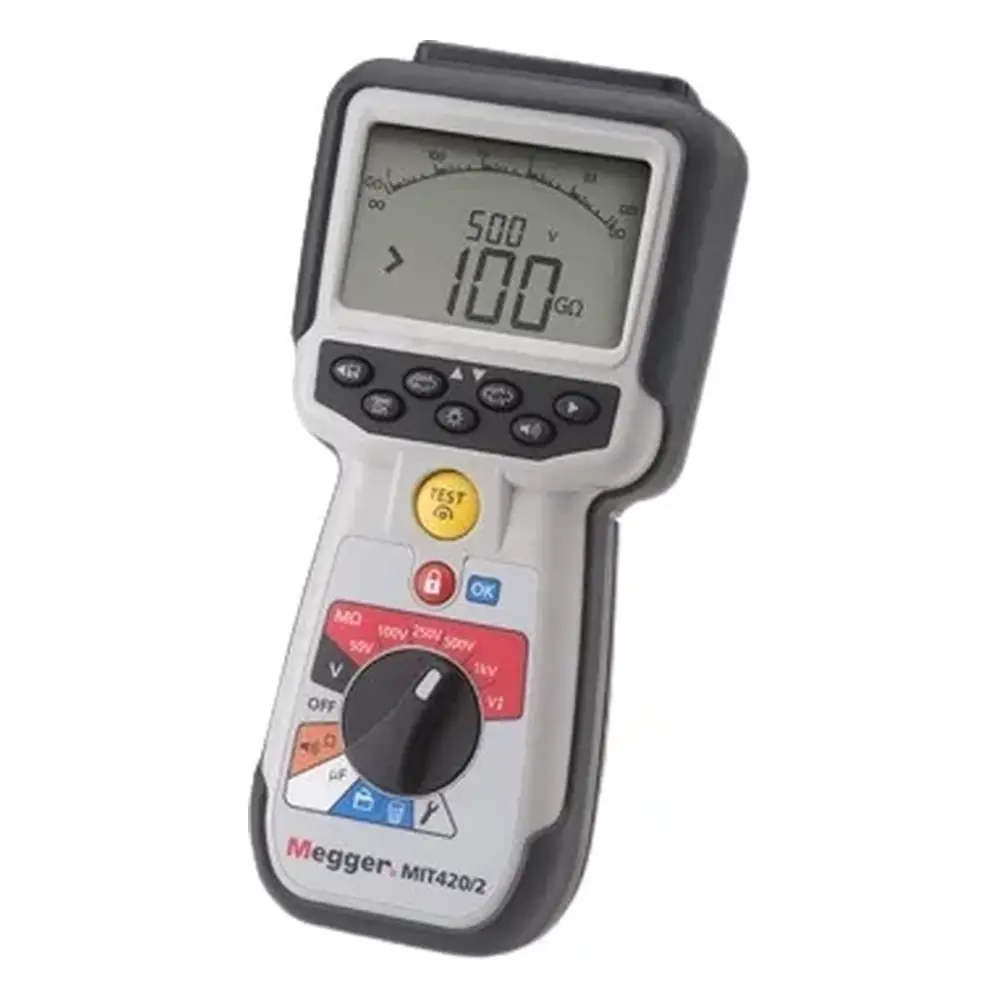

Megger MIT420/2 İzolasyon Test Cihazı 1000 V, 200 GΩ, Hafızalı
Megger MIT420/2 İzolasyon Test Cihazı, Megger MIT400/2 serisinin test sonucu kaydedebilen modelidir ve elektrik ile endüstriyel testler için tasarlanmıştır. 50 V – 1000 V arası beş sabit test geriliminin yanında 10 V – 1000 V arasında ayarlanabilir test gerilimi sunar, 1000 V'ta 200 GΩ'a kadar izolasyon direnci ölçer. PI/DAR, kapasitans ölçümü ve 1000'den fazla test sonucunu kaydetme özelliğiyle bakım ekiplerinin, tesisat kontrolü yapan elektrikçilerin ve devreye alma mühendislerinin raporlama ihtiyacını karşılar.
Öne Çıkan Özellikler
- Sabit ve ayarlanabilir test gerilimi: 50 V, 100 V, 250 V, 500 V, 1000 V ile 10 V – 1000 V arası ayarlanabilir gerilim; 1000 V'ta 200 GΩ'a kadar ölçüm
- Stabilize test gerilimi: geri beslemeli kontrol ile -%0 / +%2; aşırı gerilim, sektörde yaygın %10–20 yerine %2 ile sınırlanır
- PI, DAR ve zamanlı test: 60 saniyelik geri sayım, limit alarmında GEÇTİ/KALDI göstergesi ve kaçak akım gösterimi
- Sonuç hafızası: 1000'den fazla test sonucunu kaydetme ve geri çağırma
- Kapasitans ölçümü: 1 nF – 10 μF, ±%5,0 ±2 hane
- Hızlı süreklilik: 0,01 Ω – 1 MΩ, kademe değiştirmeden ölçüm, 200 mA / 20 mA test akımı, otomatik çift yönlü süreklilik testi
- Test Kilidi ve canlı devre koruması: izolasyon testini sürekli açık tutma; koruma sigortası atmış olsa bile canlı devre algılama ve test engelleme
- Saha dayanımı: 600 V TRMS AC/DC gerilim ve frekans gösterimi, analog yay + çift dijital ekran, kalıplanmış IP54 gövde, isteğe bağlı mıknatıslı askı kayışı, CAT IV 600 V
Kullanım Alanları
Megger MIT420/2 İzolasyon Test Cihazı, alçak gerilim tesisatlarının periyodik kontrollerinde, endüstriyel bakımda ve devreye alma testlerinde kullanılır. Kaydedilen sonuçlar sayesinde birden fazla devre veya ekipmanda yapılan ölçümler sahada not almaya gerek kalmadan geri çağrılabilir; ayarlanabilir test gerilimi ise standart dışı gerilimle test edilmesi gereken ekipmanlarda esneklik sağlar.
- Bina ve sanayi tesisatlarında izolasyon direnci ve süreklilik ölçümleri
- Motor, kablo ve pano izolasyonlarının PI/DAR ile değerlendirilmesi
- Ölçüm sonuçlarının kaydedilmesi gereken periyodik bakım ve devreye alma çalışmaları
- Kapasitans ölçümü gerektiren kablo ve ekipman kontrolleri
- Gerilim ve frekans kontrolüyle devrenin enerjisiz olduğunun doğrulanması
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V |
| Ayarlanabilir test gerilimi | 10 V – 1000 V |
| Maksimum izolasyon ölçümü | 200 GΩ (1000 V'ta) |
| Kısa devre/şarj akımı | 2 mA +%0 -%50 (EN 61557-2) |
| Süreklilik | 0,01 Ω – 1 MΩ; 200 mA / 20 mA |
| Gerilim ölçümü | AC/DC 0,0 mV – 600 V TRMS |
| Kapasitans | 1 nF – 10 μF |
| Sonuç hafızası | >1000 test sonucu |
| Güvenlik / koruma | CAT IV 600 V / IP54 |
| Pil ömrü | 3000 izolasyon testi (1000 V, 1 MΩ, 5 s açık / 55 s kapalı) |
| Boyutlar / ağırlık (çantayla) | 228 x 108 x 63 mm / 1,75 kg |
Kutu İçeriği
- Kırmızı/siyah silikon test kabloları, problar ve krokodil klipsler (1002-001)
- SP5 uzaktan anahtarlı prob (1007-157)
- 6 adet AA alkalin pil (23415)
- Sert taşıma çantası (1007-886)
- Kalibrasyon sertifikası
- Garanti kartı
- Hızlı başlangıç kılavuzu
Neden İnovasyonTest?
Megger MIT420/2 İzolasyon Test Cihazı'nı Megger yetkili satıcısı İnovasyonTest güvencesiyle satın alabilirsiniz:
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MIT420/2 neleri ölçer?
İzolasyon direncini 200 GΩ'a kadar ölçer; PI, DAR ve zamanlı test yapar. Ayrıca 0,01 Ω – 1 MΩ süreklilik, 600 V'a kadar TRMS AC/DC gerilim, 15 – 400 Hz frekans ve 1 nF – 10 μF kapasitans ölçer; test sırasında kaçak akımı gösterir.
MIT420/2 ile MIT410/2 arasındaki fark nedir?
MIT420/2, MIT410/2'nin ölçüm fonksiyonlarına ek olarak 10 V – 1000 V arası ayarlanabilir test gerilimi, kapasitans ölçümü ve 1000'den fazla test sonucunu kaydetme özelliği sunar.
MIT420/2 ile MIT430/2 arasındaki fark nedir?
İki model aynı ölçüm özelliklerine ve hafızaya sahiptir. MIT430/2 ek olarak Bluetooth ile veri aktarımı, CertSuite Asset uyumluluğu ve opsiyonel şarj kitiyle cihaz üzerinde şarj seçeneği sunar; MIT420/2'de Bluetooth bulunmaz.
Güvenlik kategorisi ve uyduğu standartlar nelerdir?
Cihaz EN 61010-1'e göre CAT IV 600 V güvenlik sınıfındadır, IEC 61010 ve EN 61557 gerekliliklerini karşılar ve IP54 korumalıdır.
Kutudan neler çıkar?
Kırmızı/siyah silikon test kabloları, problar ve klipsler (1002-001), SP5 uzaktan anahtarlı prob (1007-157), 6 adet AA alkalin pil, sert taşıma çantası (1007-886), kalibrasyon sertifikası, garanti kartı ve hızlı başlangıç kılavuzu.
Cihaz garantili mi, kalibrasyon sertifikası alabilir miyim?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Kutudan üretici kalibrasyon sertifikası çıkar. İhtiyaç halinde TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız üzerinden talep edilirse ek ücretle sağlanır.
| İzolasyon Ölçümü | |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V |
| Ayarlanabilir izolasyon test gerilimi | 10 V – 1000 V (datasheet: 1 V adım) |
| Maksimum izolasyon aralığı | 200 GΩ (1000 V'ta) |
| İzolasyon doğruluğu (50 V) | 10 GΩ ±%2 ±2 hane ±GΩ başına %4,0 |
| İzolasyon doğruluğu (100 V) | 20 GΩ ±%2 ±2 hane ±GΩ başına %2,0 |
| İzolasyon doğruluğu (250 V) | 50 GΩ ±%2 ±2 hane ±GΩ başına %0,8 |
| İzolasyon doğruluğu (500 V) | 100 GΩ ±%2 ±2 hane ±GΩ başına %0,4 |
| İzolasyon doğruluğu (1000 V) | 200 GΩ ±%2 ±2 hane ±GΩ başına %0,2 |
| İzolasyon hizmet hatası | BS EN 61557-2 (2007): 50 V ±%10,5; 100 V/250 V/500 V ±%10,3; 1000 V ±%11,5 (100 kΩ – 900 kΩ, ±%2,0 ±2 hane) |
| Analog gösterge aralığı | 1 GΩ tam skala |
| Çözünürlük | 0,1 kΩ |
| Kısa devre/şarj akımı | 2 mA +%0 -%50 (EN 61557-2 (2007)) |
| İzolasyon açık devre gerilimi | -%0 +%2 ±2 V |
| İzolasyon test akımı | Minimum geçme değerinde 1 mA, en fazla 2 mA |
| Canlı gerilimde test engelleme | 25 V, 30 V, 50 V, 75 V veya 100 V seçilebilir (varsayılan 50 V) |
| PI / DAR / zamanlı test | PI: 10 dk / 1 dk oranı; DAR: 60 s / 15 s veya 60 s / 30 s oranı; zamanlı test (60 saniyelik geri sayım zamanlayıcısı) |
| Kaçak akım gösterimi | %10 ±3 hane |
| Limit alarmlarında GEÇTİ/KALDI | Var |
| Süreklilik | |
| Süreklilik aralığı | 0,01 Ω – 1000 kΩ (otomatik kademe 0,01 Ω – 1,0 MΩ) |
| Süreklilik doğruluğu | ±%3 ±2 hane (0 – 100 Ω); ±%5 ±2 hane (100 Ω – 500 kΩ); 500 kΩ – 1 MΩ belirtilmemiş |
| Süreklilik hizmet hatası | BS EN 61557-4 (2007) – ±%2,0, 0,1 Ω – 2 Ω ±%6,8 |
| Süreklilik açık devre gerilimi | 5 V ±1 V |
| Süreklilik test akımı | 200 mA (–0 mA +20 mA) (0,01 Ω – 4 Ω); 200 mA veya 20 mA seçilebilir |
| Kablo direnci sıfırlama | 9,00 Ω'a kadar (datasheet teknik tablosu) |
| Süreklilik sesli uyarı limiti | 12 adımda 1 Ω – 200 Ω |
| Süreklilik polaritesi | Tekli polarite (varsayılan) / Çift polarite (kurulumdan ayarlanabilir) |
| Birleşik süreklilik ve gerilim | Var |
| Gerilim, Frekans ve Kapasitans | |
| Gerilim gösterge aralığı | AC: 0,0 mV – 600 V; DC: 0,0 mV – 600 V (True RMS) |
| Gerilim doğruluğu | DC: ±%2 ±2 hane; AC: ±%2 ±2 hane (10 mV – <10 V TRMS sinüzoidal, 15 Hz – 100 Hz; >10 V TRMS sinüzoidal, 15 Hz – 400 Hz) |
| Gerilim hizmet hatası | BS EN 61557-1 (2007) ±%10 ±2 hane |
| Sinüzoidal olmayan dalga | ±%3 ±2 hane (>100 mV – 600 V TRMS); ±%8 ±2 hane (10 mV – 100 mV TRMS) (15 Hz – 400 Hz) |
| Frekans | 15 Hz – 400 Hz (20 mV – 600 V); ±%0,5 ±1 hane (15 Hz – 99,9 Hz) |
| Kapasitans | 1 nF – 10 μF, ±%5,0 ±2 hane (0,1 nF – 1 nF belirtilmemiş) |
| Ekran, Hafıza ve Veri | |
| Ekran | Tam genişlikte analog yay + çift dijital ekran (ana okuma + ikincil: test gerilimi, kaçak akım, frekans, test modu) |
| Sonuç kaydı | >1000 test sonucu |
| Güç Kaynağı | |
| Pil | 6 x 1,5 V IEC LR6 (AA) alkalin; 6 x 1,2 V NiMH şarj edilebilir pil kullanılabilir |
| Pil ömrü | 1000 V'ta 1 MΩ yükte, 5 s açık / 55 s kapalı çalışma döngüsüyle 3000 izolasyon testi |
| Sigorta | 1 x 500 mA (FF) 1000 V 32 x 6 mm seramik HBC, en az 30 kA (cam sigorta takılmamalıdır) |
| Genel | |
| Boyutlar | 228 mm x 108 mm x 63 mm |
| Ağırlık (cihaz ve çanta) | 1,75 kg |
| Güvenlik | EN 61010-1, faz-toprak 600 V, Kategori IV (CAT IV 600 V); IEC 61010 ve EN 61557 uyumlu |
| EMC | IEC 61326 (Değişiklik No.1 dahil) |
| Sıcaklık katsayısı | 1 GΩ'a kadar °C başına <%0,1; 1 GΩ üzerinde GΩ başına °C başına <%0,1 |
| Çalışma sıcaklığı ve nem | -10 – +55 °C; 40 °C'de maks. %90 bağıl nem |
| Depolama sıcaklığı | -25 – +70 °C |
| Kalibrasyon sıcaklığı | +20 °C |
| Maksimum rakım | 2000 m |
| Koruma sınıfı | IP54 |
