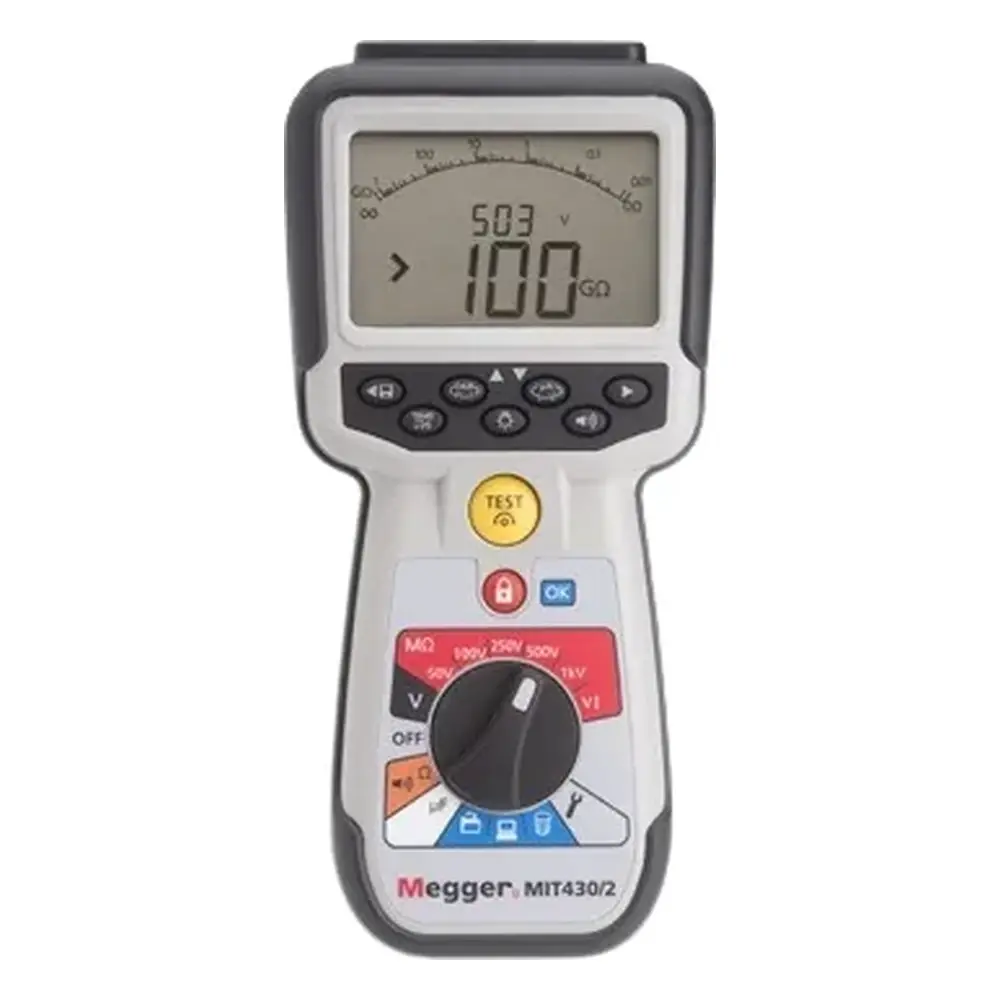

Megger MIT430/2 İzolasyon Test Cihazı 1000 V, 200 GΩ, Bluetooth
Megger MIT430/2 İzolasyon Test Cihazı, Megger MIT400/2 serisinin en kapsamlı modelidir: MIT420/2'nin tüm ölçüm ve kayıt özelliklerine Bluetooth ile veri aktarımı ve cihaz üzerinde şarj seçeneği ekler. 50 V – 1000 V arası beş sabit test gerilimi ve 10 V – 1000 V arası ayarlanabilir gerilimle 200 GΩ'a kadar izolasyon direnci ölçer; PI/DAR, kapasitans ve süreklilik testlerini aynı cihazda toplar. Ölçüm sonuçlarını dijital olarak raporlaması gereken bakım ekipleri, test ve devreye alma firmaları için tasarlanmıştır.
Öne Çıkan Özellikler
- Bluetooth ile veri aktarımı: Sınıf II Bluetooth, 10 m'ye kadar menzil; CSV dışa aktarma ve CertSuite Asset uyumluluğu
- Sonuç hafızası: 1000'den fazla test sonucunu kaydetme ve geri çağırma
- Sabit ve ayarlanabilir test gerilimi: 50 V, 100 V, 250 V, 500 V, 1000 V ile 10 V – 1000 V arası ayarlanabilir gerilim; 1000 V'ta 200 GΩ
- Stabilize test gerilimi: geri beslemeli kontrol ile -%0 / +%2; aşırı gerilim %2 ile sınırlanır
- PI, DAR, zamanlı test ve kapasitans: 60 saniyelik geri sayım, GEÇTİ/KALDI limit alarmı, kaçak akım gösterimi, 1 nF – 10 μF kapasitans
- Hızlı süreklilik: 0,01 Ω – 1 MΩ, kademe değiştirmeden ölçüm, 200 mA / 20 mA test akımı, otomatik çift yönlü süreklilik testi
- Şarj seçeneği: opsiyonel şebeke ve araç şarjı; Şebeke Şarj Kiti (1007-464) ile cihaz üzerinde şarj
- Güvenlik ve dayanım: koruma sigortası atmış olsa bile canlı devre algılama ve engelleme, Test Kilidi, 600 V TRMS AC/DC gerilim, CAT IV 600 V, IP54 kalıplanmış gövde
Kullanım Alanları
Megger MIT430/2 İzolasyon Test Cihazı, ölçüm sonuçlarının kayıt altına alınıp bilgisayara veya varlık yönetimi yazılımına aktarılması gereken periyodik bakım, tesisat muayenesi ve devreye alma çalışmalarında öne çıkar. Bluetooth aktarımı, sahada elle not alma ve sonradan veri girişi ihtiyacını azaltır.
- Sanayi tesislerinde motor, kablo ve pano izolasyonlarının periyodik kontrolü
- Bina elektrik tesisatlarında izolasyon direnci ve süreklilik ölçümleri
- CertSuite Asset ile varlık bazlı test kaydı ve raporlama
- PI/DAR ile izolasyon kalitesinin zamana bağlı değerlendirilmesi
- Gerilim ve frekans kontrolüyle devrenin enerjisiz olduğunun doğrulanması
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V |
| Ayarlanabilir test gerilimi | 10 V – 1000 V |
| Maksimum izolasyon ölçümü | 200 GΩ (1000 V'ta) |
| Süreklilik | 0,01 Ω – 1 MΩ; 200 mA / 20 mA |
| Gerilim ölçümü | AC/DC 0,0 mV – 600 V TRMS |
| Kapasitans | 1 nF – 10 μF |
| Sonuç hafızası | >1000 test sonucu |
| Veri aktarımı | Bluetooth Sınıf II, 10 m'ye kadar; CSV |
| Güvenlik / koruma | CAT IV 600 V / IP54 |
| Pil ömrü | 3000 izolasyon testi (1000 V, 1 MΩ, 5 s açık / 55 s kapalı) |
| Boyutlar / ağırlık (çantayla) | 228 x 108 x 63 mm / 1,75 kg |
Kutu İçeriği
- Kırmızı/siyah silikon test kabloları, problar ve krokodil klipsler (1002-001)
- SP5 uzaktan anahtarlı prob (1007-157)
- 6 adet AA alkalin pil (23415)
- Sert taşıma çantası (1007-886)
- Kalibrasyon sertifikası
- Garanti kartı
- Hızlı başlangıç kılavuzu
Neden İnovasyonTest?
Megger MIT430/2 İzolasyon Test Cihazı'nı Megger yetkili satıcısı İnovasyonTest güvencesiyle satın alabilirsiniz:
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MIT430/2 ölçüm sonuçlarını nasıl aktarır?
Cihaz 1000'den fazla test sonucunu kaydeder ve Sınıf II Bluetooth ile 10 m'ye kadar mesafeden aktarır. Veriler CSV olarak dışa aktarılabilir; cihaz CertSuite Asset ile uyumludur. CertSuite Asset aylık veya yıllık abonelikli bir yazılımdır.
MIT430/2 ile MIT420/2 arasındaki fark nedir?
Ölçüm fonksiyonları ve hafıza aynıdır. MIT430/2 ek olarak Bluetooth ile veri aktarımı, CertSuite Asset uyumluluğu ve şebeke/araç şarjı seçenekleri sunar.
Cihaz şarj edilebilir mi?
Standart olarak 6 adet AA alkalin pille çalışır; 6 adet 1,2 V NiMH şarjlı pil de kullanılabilir. Opsiyonel Şebeke Şarj Kiti (1007-464) ile piller cihaz üzerinde şarj edilebilir; şarj girişi 12-15 V DC aksesuar arayüzüdür.
Hangi izolasyon test gerilimlerini sunar?
50 V, 100 V, 250 V, 500 V ve 1000 V sabit test gerilimleri ile 10 V – 1000 V arası ayarlanabilir test gerilimi vardır. Ölçüm aralığı 1000 V'ta 200 GΩ'a ulaşır.
Kutudan neler çıkar?
Kırmızı/siyah silikon test kabloları, problar ve klipsler (1002-001), SP5 uzaktan anahtarlı prob (1007-157), 6 adet AA alkalin pil, sert taşıma çantası (1007-886), kalibrasyon sertifikası, garanti kartı ve hızlı başlangıç kılavuzu. Şarj kiti opsiyoneldir.
Cihaz garantili mi, kalibrasyon sertifikası alabilir miyim?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Kutudan üretici kalibrasyon sertifikası çıkar. İhtiyaç halinde TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız üzerinden talep edilirse ek ücretle sağlanır.
| İzolasyon Ölçümü | |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V |
| Ayarlanabilir izolasyon test gerilimi | 10 V – 1000 V (datasheet: 1 V adım) |
| Maksimum izolasyon aralığı | 200 GΩ (1000 V'ta) |
| İzolasyon doğruluğu (50 V) | 10 GΩ ±%2 ±2 hane ±GΩ başına %4,0 |
| İzolasyon doğruluğu (100 V) | 20 GΩ ±%2 ±2 hane ±GΩ başına %2,0 |
| İzolasyon doğruluğu (250 V) | 50 GΩ ±%2 ±2 hane ±GΩ başına %0,8 |
| İzolasyon doğruluğu (500 V) | 100 GΩ ±%2 ±2 hane ±GΩ başına %0,4 |
| İzolasyon doğruluğu (1000 V) | 200 GΩ ±%2 ±2 hane ±GΩ başına %0,2 |
| İzolasyon hizmet hatası | BS EN 61557-2 (2007): 50 V ±%10,5; 100 V/250 V/500 V ±%10,3; 1000 V ±%11,5 (100 kΩ – 900 kΩ, ±%2,0 ±2 hane) |
| Analog gösterge aralığı | 1 GΩ tam skala |
| Çözünürlük | 0,1 kΩ |
| Kısa devre/şarj akımı | 2 mA +%0 -%50 (EN 61557-2 (2007)) |
| İzolasyon açık devre gerilimi | -%0 +%2 ±2 V |
| İzolasyon test akımı | Minimum geçme değerinde 1 mA, en fazla 2 mA |
| Canlı gerilimde test engelleme | 25 V, 30 V, 50 V, 75 V veya 100 V seçilebilir (varsayılan 50 V) |
| PI / DAR / zamanlı test | PI: 10 dk / 1 dk oranı; DAR: 60 s / 15 s veya 60 s / 30 s oranı; zamanlı test (60 saniyelik geri sayım zamanlayıcısı) |
| Kaçak akım gösterimi | %10 ±3 hane |
| Limit alarmlarında GEÇTİ/KALDI | Var |
| Süreklilik | |
| Süreklilik aralığı | 0,01 Ω – 1000 kΩ (otomatik kademe 0,01 Ω – 1,0 MΩ) |
| Süreklilik doğruluğu | ±%3 ±2 hane (0 – 100 Ω); ±%5 ±2 hane (100 Ω – 500 kΩ); 500 kΩ – 1 MΩ belirtilmemiş |
| Süreklilik hizmet hatası | BS EN 61557-4 (2007) – ±%2,0, 0,1 Ω – 2 Ω ±%6,8 |
| Süreklilik açık devre gerilimi | 5 V ±1 V |
| Süreklilik test akımı | 200 mA (–0 mA +20 mA) (0,01 Ω – 4 Ω); 200 mA veya 20 mA seçilebilir |
| Kablo direnci sıfırlama | 9,00 Ω'a kadar (datasheet teknik tablosu) |
| Süreklilik sesli uyarı limiti | 12 adımda 1 Ω – 200 Ω |
| Süreklilik polaritesi | Tekli polarite (varsayılan) / Çift polarite (kurulumdan ayarlanabilir) |
| Birleşik süreklilik ve gerilim | Var |
| Gerilim, Frekans ve Kapasitans | |
| Gerilim gösterge aralığı | AC: 0,0 mV – 600 V; DC: 0,0 mV – 600 V (True RMS) |
| Gerilim doğruluğu | DC: ±%2 ±2 hane; AC: ±%2 ±2 hane (10 mV – <10 V TRMS sinüzoidal, 15 Hz – 100 Hz; >10 V TRMS sinüzoidal, 15 Hz – 400 Hz) |
| Gerilim hizmet hatası | BS EN 61557-1 (2007) ±%10 ±2 hane |
| Sinüzoidal olmayan dalga | ±%3 ±2 hane (>100 mV – 600 V TRMS); ±%8 ±2 hane (10 mV – 100 mV TRMS) (15 Hz – 400 Hz) |
| Frekans | 15 Hz – 400 Hz (20 mV – 600 V); ±%0,5 ±1 hane (15 Hz – 99,9 Hz) |
| Kapasitans | 1 nF – 10 μF, ±%5,0 ±2 hane (0,1 nF – 1 nF belirtilmemiş) |
| Ekran, Hafıza ve Veri | |
| Ekran | Tam genişlikte analog yay + çift dijital ekran (ana okuma + ikincil: test gerilimi, kaçak akım, frekans, test modu) |
| Sonuç kaydı | >1000 test sonucu |
| Veri aktarımı | Bluetooth kablosuz, Sınıf II, 10 m'ye kadar menzil; CertSuite Asset uyumlu; CSV dışa aktarma |
| Güç Kaynağı | |
| Pil | 6 x 1,5 V IEC LR6 (AA) alkalin; 6 x 1,2 V NiMH şarj edilebilir pil kullanılabilir |
| Pil ömrü | 1000 V'ta 1 MΩ yükte, 5 s açık / 55 s kapalı çalışma döngüsüyle 3000 izolasyon testi |
| Sigorta | 1 x 500 mA (FF) 1000 V 32 x 6 mm seramik HBC, en az 30 kA (cam sigorta takılmamalıdır) |
| Şarj (opsiyonel) | 12-15 V DC (aksesuar arayüzü); opsiyonel Şebeke Şarj Kiti 1007-464 ile cihaz üzerinde şarj |
| Genel | |
| Boyutlar | 228 mm x 108 mm x 63 mm |
| Ağırlık (cihaz ve çanta) | 1,75 kg |
| Güvenlik | EN 61010-1, faz-toprak 600 V, Kategori IV (CAT IV 600 V); IEC 61010 ve EN 61557 uyumlu |
| EMC | IEC 61326 (Değişiklik No.1 dahil) |
| Sıcaklık katsayısı | 1 GΩ'a kadar °C başına <%0,1; 1 GΩ üzerinde GΩ başına °C başına <%0,1 |
| Çalışma sıcaklığı ve nem | -10 – +55 °C; 40 °C'de maks. %90 bağıl nem |
| Depolama sıcaklığı | -25 – +70 °C |
| Kalibrasyon sıcaklığı | +20 °C |
| Maksimum rakım | 2000 m |
| Koruma sınıfı | IP54 |
