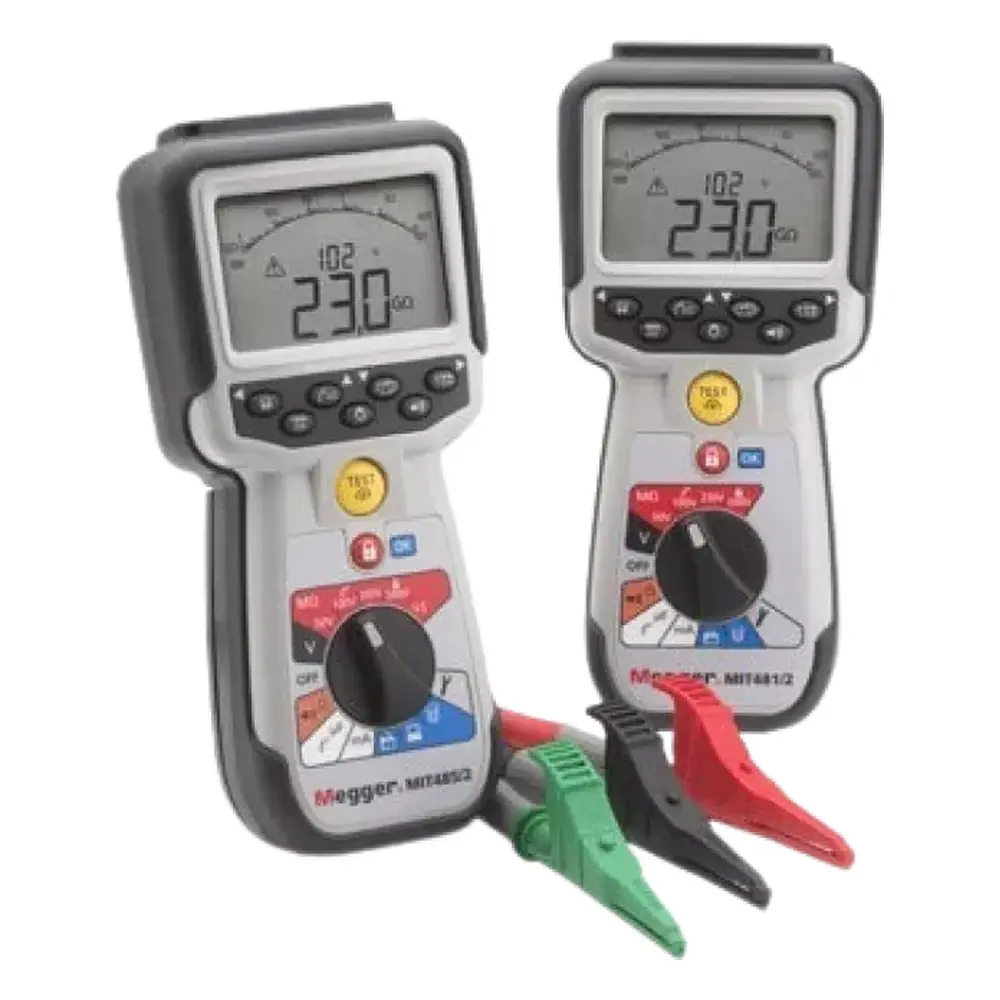

Megger MIT485/2 Telekom İzolasyon Test Cihazı 500 V, 100 GΩ, Bluetooth
Megger MIT485/2 Telekom İzolasyon Test Cihazı, telekomünikasyon ve kablo TV hatları için geliştirilen MIT480/2 serisinin Bluetooth'lu, en donanımlı modelidir. A, B ve E (Tip, Ring, Toprak) uçlarıyla 3 telli bağlantı kurar; 50 V – 500 V sabit kademelerin yanında 1 V adımlarla 10 V – 500 V arası ayarlanabilir test gerilimi sunar ve 500 V'ta 100 GΩ'a kadar ölçer. Süreklilik, REN, kapasitans, mesafe tahmini, mA akım ölçümü ve 1000'den fazla sonucun kaydı ile Bluetooth aktarımı, hat testlerini sahada raporlanabilir hale getirir.
Öne Çıkan Özellikler
- Bluetooth ile veri aktarımı: Sınıf II Bluetooth, 10 m'ye kadar; CSV/Excel formatında aktarım
- Ayarlanabilir test gerilimi: 50 V, 100 V, 250 V, 500 V sabit kademeler ve 1 V adımlarla 10 V – 500 V; 500 V'ta 100 GΩ
- Telekom odaklı 3 uçlu bağlantı: A, B, E uçları, A-B-E çift seçim tuşu ve yanlış seçime karşı kilitli 500 V erişimi
- Stabilize test gerilimi ve GEÇTİ/KALDI: -%0 +%2 +2 V geri beslemeli gerilim kontrolü, limit alarmında GEÇTİ/KALDI göstergesi
- Süreklilik ve diferansiyel ölçüm: 0,01 Ω – 1 MΩ, kademe değiştirmeden ölçüm, 200 mA / 20 mA, REL fark ölçümü
- Hat ölçümleri: REN değeri, 0,1 nF – 10 μF kapasitans ve kablo katsayısıyla (40 – 70 nF/km) mesafe tahmini
- Gerilim ve akım: 600 V TRMS AC/DC gerilim, DC 0 – 500 mA ve AC 10 – 500 mA akım ölçümü
- Saha dayanımı: şebeke ve araç şarjı seçenekleri, 1000+ sonuç hafızası, canlı devrede test engelleme, CAT IV 600 V, IP54
Kullanım Alanları
Megger MIT485/2 Telekom İzolasyon Test Cihazı, bakır telekom ve kablo TV hatlarının kurulum, kabul ve arıza testlerinde, özellikle ölçüm sonuçlarının kayıt altına alınıp aktarılması gereken saha ekiplerinde kullanılır. Ayarlanabilir gerilim, hat sahibinin belirlediği özel test gerilimleriyle çalışmayı kolaylaştırır.
- Bakır telekom abone hatlarında damarlar arası ve damar-toprak izolasyon ölçümü
- Kablo TV dağıtım hatlarında izolasyon ve süreklilik kontrolleri
- Hat üzerindeki REN değerinin kontrolü
- Açık uçlu hatlarda kapasitans üzerinden mesafe tahmini
- Hat üzerinde gerilim ve mA seviyesinde akım kontrolü
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V |
| Ayarlanabilir test gerilimi | 10 V – 500 V (1 V adım) |
| Maksimum izolasyon ölçümü | 100 GΩ (500 V'ta) |
| Uç sayısı | 3 (A, B, E) |
| Süreklilik | 0,01 Ω – 1,0 MΩ; 200 mA / 20 mA |
| Gerilim / akım ölçümü | AC/DC 600 V TRMS / 500 mA |
| Kapasitans | 0,1 nF – 10 μF; mesafe tahmini |
| Hafıza ve aktarım | >1000 sonuç; Bluetooth Sınıf II, CSV/Excel |
| Güvenlik / koruma | CAT IV 600 V / IP54 |
| Ağırlık | 800 g (çantayla 1,75 kg) |
Kutu İçeriği
- Silikon test kabloları, problar ve krokodil klipsler
- SP5 anahtarlı prob
- Kullanıcı bilgi CD'si
- 6 adet AA alkalin pil
- Sert taşıma çantası
- Kalibrasyon sertifikası, garanti kartı ve hızlı başlangıç kılavuzu
Neden İnovasyonTest?
Megger MIT485/2 Telekom İzolasyon Test Cihazı'nı Megger yetkili satıcısı İnovasyonTest güvencesiyle satın alabilirsiniz:
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MIT485/2 ile 1000 V izolasyon testi yapılabilir mi?
Hayır. MIT485/2'nin en yüksek test gerilimi 500 V'tur ve bu kademede ölçüm aralığı 100 GΩ'dur. Ayarlanabilir gerilim de 10 V – 500 V ile sınırlıdır.
MIT485/2 ile MIT481/2 arasındaki fark nedir?
MIT485/2, MIT481/2'nin tüm telekom ölçüm fonksiyonlarına ek olarak Bluetooth ile veri aktarımı, 1 V adımlarla 10 V – 500 V ayarlanabilir test gerilimi, şebeke ve araç şarjı seçenekleri ve GEÇTİ/KALDI göstergesi sunar.
Ölçüm sonuçları nasıl aktarılır?
Cihaz 1000'den fazla test sonucunu kaydeder ve Sınıf II Bluetooth ile 10 m'ye kadar mesafeden aktarır; veriler CSV/Excel formatında kullanılabilir.
Türkçe menülü sürümü var mı, sipariş kodu nedir?
Sürümler ekran dil grubuna göre ayrılır. İngilizce-Arapça-Türkçe-Fransızca dil grubunu içeren sürümün sipariş kodu 1006-759'dur.
Kutudan neler çıkar?
Silikon test kabloları, problar ve klipsler, SP5 anahtarlı prob, kullanıcı bilgi CD'si, 6 adet AA alkalin pil, sert taşıma çantası, kalibrasyon sertifikası, garanti kartı ve hızlı başlangıç kılavuzu.
Cihaz garantili mi, kalibrasyon sertifikası alabilir miyim?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Kutudan üretici kalibrasyon sertifikası çıkar. İhtiyaç halinde TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız üzerinden talep edilirse ek ücretle sağlanır.
| İzolasyon Ölçümü | |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V (500 V kilitli erişim – yanlışlıkla seçimi önler) |
| Ayarlanabilir izolasyon test gerilimi | 1 V adımlarla 10 V – 500 V |
| İzolasyon doğruluğu (50 V) | 10 GΩ ±%2 ±2 hane ±GΩ başına %4,0 |
| İzolasyon doğruluğu (100 V) | 20 GΩ ±%2 ±2 hane ±GΩ başına %2,0 |
| İzolasyon doğruluğu (250 V) | 50 GΩ ±%2 ±2 hane ±GΩ başına %0,8 |
| İzolasyon doğruluğu (500 V) | 100 GΩ ±%2 ±2 hane ±GΩ başına %0,4 |
| Maksimum izolasyon aralığı | 100 GΩ (500 V'ta) |
| İzolasyon hizmet hatası | BS EN 61557-2 (2007): 50 V ±%10,5; 100 V/250 V/500 V ±%10,3 (100 kΩ – 900 kΩ) |
| Analog gösterge aralığı | 1 GΩ tam skala |
| Çözünürlük | 0,1 kΩ |
| Kısa devre/şarj akımı | 2 mA +%0 -%50 (EN 61557-2 (2007)) |
| İzolasyon açık devre gerilimi | -%0 +%2 ±2 V |
| İzolasyon test akımı | Minimum geçme değerinde 1 mA, en fazla 2 mA |
| EN 61557 çalışma aralığı | 0,10 MΩ – 1,00 GΩ |
| Kaçak akım | %10 ±3 hane |
| Zamanlayıcı | 60 saniyelik geri sayım zamanlayıcısı |
| Limit alarmlarında GEÇTİ/KALDI | Var |
| Bağlantı ve Güvenlik Fonksiyonları | |
| Uçlar | 3 adet (A, B, E / Tip, Ring, Toprak); A-B-E (T-R-G) çift seçim tuşu |
| Canlı gerilimde test engelleme | 25, 30, 50, 75 veya 100 V seçilebilir (varsayılan 50 V) |
| Süreklilik | |
| Süreklilik aralığı | 0,01 Ω – 1,0 MΩ |
| Süreklilik doğruluğu | ±%3 ±2 hane (0 – 100 Ω); ±%5 ±2 hane (>100 Ω – 500 kΩ); >500 kΩ – 1 MΩ belirtilmemiş |
| Süreklilik hizmet hatası | BS EN 61557-4 (2007) – ±%2,0, 0,1 Ω – 2 Ω ±%6,8 |
| Süreklilik açık devre gerilimi | 5 V ±1 V |
| Süreklilik test akımı | 200 mA (–0 mA +20 mA) (0,01 Ω – 4 Ω); 20 mA seçilebilir |
| Kablo direnci sıfırlama | 10 Ω'a kadar |
| Diferansiyel ölçüm | Var (iki ardışık süreklilik testi arasındaki fark, REL) |
| Telekom Ölçümleri | |
| REN | REN telefon sayısı / hesaplama (100 V izolasyon veya süreklilik kademesinde) |
| Kapasitans | 0,1 nF – 10 μF; ±%5,0 ±2 hane (1 nF – 10 μF); kablo katsayısı 40 nF/km – 70 nF/km (varsayılan 50 nF/km); kapasitans (μF) ile mesafe (açık hat) |
| Akım, Gerilim ve Frekans | |
| mA akım ölçümü | DC 0,0 mA – 500 mA: ±%5 ±2 hane; AC 10,0 mA – 500 mA: ±%5 ±2 hane (15 Hz – 400 Hz sinüzoidal), 0,0 – 10,0 mA belirtilmemiş |
| Gerilim aralığı | AC: 10 mV – 600 V TRMS sinüzoidal (15 Hz – 400 Hz); DC: 10 mV – 600 V |
| Gerilim doğruluğu | AC: ±%2 ±2 hane; DC: ±%2 ±2 hane; hizmet hatası BS EN 61557-1 (2007) ±%2,0 ±2 hane, 0 V – 300 V AC/DC ±%5,1 |
| Sinüzoidal olmayan dalga | ±%3 ±2 hane (>100 mV – 600 V TRMS); ±%8 ±2 hane (10 mV – 100 mV TRMS) |
| Giriş empedansı | 10 MΩ |
| Frekans | 15 Hz – 400 Hz; ±%0,5 ±1 hane |
| Hafıza ve Veri | |
| Sonuç kaydı | >1000 test sonucu |
| Veri aktarımı | Bluetooth kablosuz, Sınıf II, 10 m'ye kadar; CSV/Excel |
| Güç Kaynağı | |
| Pil | 6 x 1,5 V IEC LR6 (AA) alkalin; 6 x 1,2 V NiMH şarj edilebilir pil kullanılabilir |
| Pil ömrü | 500 V'ta 500 kΩ yükte, 5 s açık / 55 s kapalı çalışma döngüsüyle 3000 izolasyon testi |
| Şarj (opsiyonel) | 12-15 V DC (aksesuar arayüzü); şarja hazır |
| Sigorta | 2 x 500 mA (FF) 1000 V 32 x 6 mm seramik HBC, en az 30 kA |
| Genel | |
| Boyutlar | 228 mm x 108 mm x 63 mm |
| Ağırlık | 800 g |
| Ağırlık (cihaz ve çanta) | 1,75 kg |
| Güvenlik | EN 61010-1 (1995), faz-toprak 600 V, Kategori IV (CAT IV 600 V); IEC 61010 ve EN 61557 |
| EMC | IEC 61326 (Değişiklik No.1 dahil) |
| Sıcaklık katsayısı | 1 GΩ'a kadar °C başına <%0,1; 1 GΩ üzerinde GΩ başına °C başına <%0,1 |
| Çalışma sıcaklığı ve nem | -10 – +55 °C; 40 °C'de maks. %90 bağıl nem |
| Depolama sıcaklığı | -25 – +70 °C |
| Maksimum rakım | 2000 m |
| Koruma sınıfı | IP54 |
