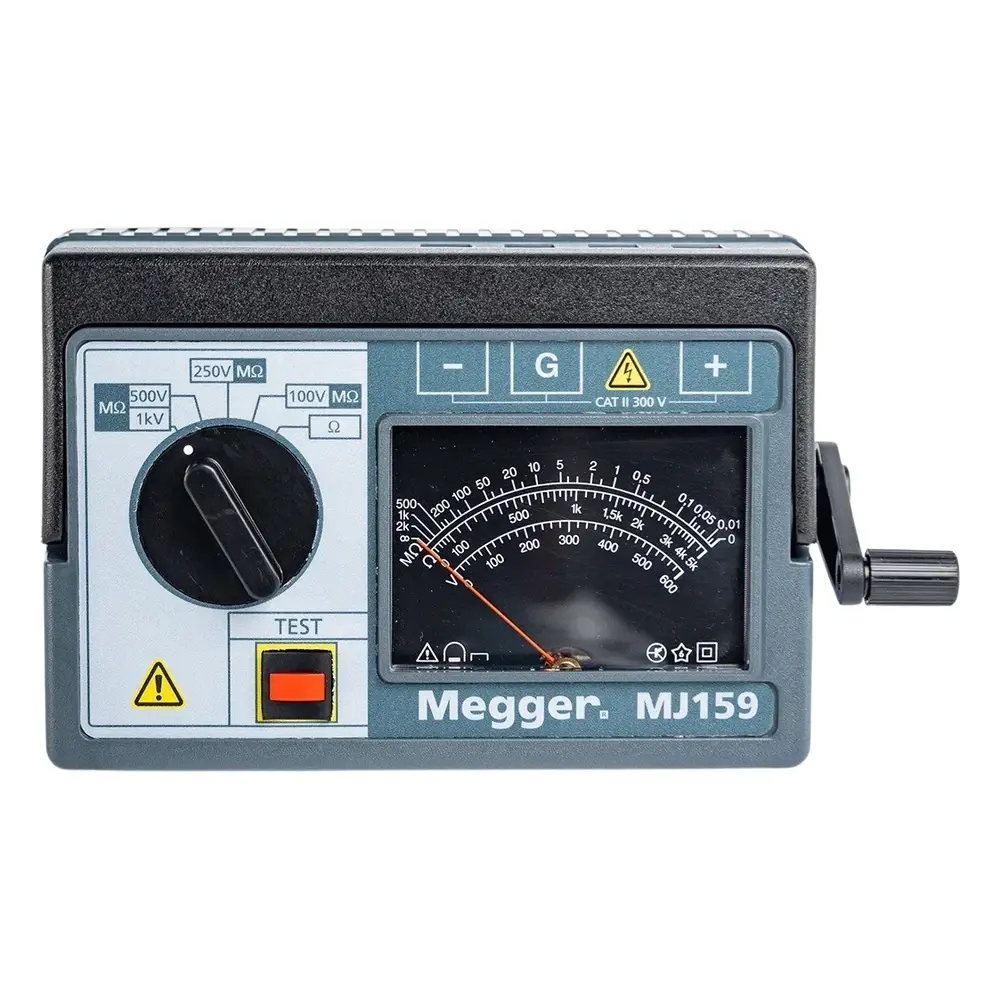

Megger MJ159 Kollu İzolasyon Test Cihazı 1000 V, 2000 MΩ
Megger MJ159 Kollu İzolasyon Test Cihazı, güç kaynağı olarak kolla çevrilen bir jeneratör kullanan, analog skalalı klasik bir izolasyon direnci ölçüm cihazıdır. 100 V, 250 V, 500 V ve 1000 V DC test gerilimleriyle 0 – 2000 MΩ aralığında izolasyon direnci, 0,1 Ω – 5000 Ω aralığında düşük direnç ölçer; bağlandığı anda devredeki AC gerilimi göstererek kullanıcıyı uyarır. Kolla çevrilen düşük gerilim jeneratörü elektronik bir invertörü beslediği için test gerilimi regüle edilir ve doğruluk çevirme hızından etkilenmez.
Öne Çıkan Özellikler
- Regüle test gerilimi: kolla çevrilen fırçasız AC jeneratör + elektronik invertör; 130 – 170 dev/dk çevirme hızında kararlı DC test gerilimi
- Dört test gerilimi: 100 V, 250 V, 500 V ve 1000 V DC ile nokta ve kademeli gerilim testleri
- İzolasyon direnci: 0 – 2000 MΩ, ölçek çarpanı olmadan büyük ve okunaklı skala, 4 MΩ orta skala
- Düşük direnç kademesi: 0,1 Ω – 5000 Ω, 3 V açık devre test gerilimi, 2 mA kısa devre akımı
- Guard ucu: yüzey kaçak akımının ölçüme etkisini ortadan kaldırır
- Gerilim uyarı kademesi: bağlanır bağlanmaz aktif olan 20 – 600 V AC kademesi, devrenin enerjisiz olmadığını gösterir ve otomatik deşarjı izler
- Otomatik deşarj: TEST butonu bırakıldığında kapasitif devreler deşarj edilir; 1 μF'a kadar yük 1000 V'tan 42,4 V altına 4 s'den kısa sürede iner
- Dayanıklı gövde: darbeye dayanıklı, alev geciktirici ABS kalıplı gövde ve katlanır taşıma sapı
Kullanım Alanları
Megger MJ159 Kollu İzolasyon Test Cihazı, test gerilimini kendi jeneratöründen ürettiği için pil değişimine bağlı kalmadan sahada izolasyon ölçümü yapılmasını sağlar. Analog skala, okunan değerin değişimini ibre hareketiyle doğrudan izlemek isteyen kullanıcılar için pratiktir.
- Alçak gerilim tesisat, kablo ve pano izolasyon ölçümleri
- Motor ve jeneratör sargılarında nokta ve kademeli gerilim testleri
- Topraklama ve bağlantı noktalarında düşük direnç kontrolü
- Elektrik bakım atölyeleri ve eğitim laboratuvarları
- Ölçüm öncesi devrede AC gerilim bulunup bulunmadığının kontrolü
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Test gerilimleri | 100 V, 250 V, 500 V, 1000 V DC |
| İzolasyon direnci | 0 – 2000 MΩ |
| İzolasyon doğruluğu | Tam skalanın ±%1,25'i |
| Kısa devre akımı | 1,9 mA |
| Düşük direnç | 0,1 Ω – 5000 Ω |
| AC gerilim ölçümü | 20 V – 600 V |
| Güç kaynağı | Kollu fırçasız AC jeneratör (130 – 170 dev/dk) |
| Güvenlik | IEC/EN 61010, Kategori II 300 V faz-toprak |
| Boyutlar | 213 x 124 x 128 mm |
| Ağırlık | Yaklaşık 1 kg |
Kutu İçeriği
- Kullanım kılavuzu (6172-113)
- Test kablosu seti – 3 kablo, 3 prob, 3 klips (6220-436)
- Güç kablosu, gerekli olduğunda (25970-002)
- Test kayıt kartı, 5 adet (1010-850)
- Taşıma çantası (1008-021)
Neden İnovasyonTest?
Megger MJ159 Kollu İzolasyon Test Cihazı'nı Megger yetkili satıcısı İnovasyonTest güvencesiyle satın alabilirsiniz:
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MJ159 çalışmak için pil gerektirir mi?
Güç kaynağı kolla çevrilen fırçasız AC jeneratördür; önerilen çevirme hızı 130 – 170 dev/dk'dır. Jeneratör elektronik bir invertörü beslediği için test gerilimi regüle edilir ve ölçüm doğruluğu çevirme hızından etkilenmez.
Hangi test gerilimleri ve ölçüm aralıkları var?
100 V, 250 V, 500 V ve 1000 V DC test gerilimleriyle 0 – 2000 MΩ izolasyon direnci ölçülür; doğruluk tam skalanın ±%1,25'idir. Ayrıca 0,1 Ω – 5000 Ω düşük direnç ve 20 V – 600 V AC gerilim kademesi bulunur.
Güvenlik kategorisi nedir?
Megger teknik verisine göre cihaz IEC 1010-1 / EN 61010 (1995) kapsamında Kurulum Kategorisi II, 300 V faz-toprak; Kategori I 600 V ve 500 V hat-hat için tasarlanmıştır. Ön paneldeki işaret de CAT II 300 V'tur.
Kutudan neler çıkar?
Kullanım kılavuzu, 3 kablo/3 prob/3 klipsli test kablosu seti, gerekli olduğunda güç kablosu, 5 adet test kayıt kartı ve taşıma çantası.
Opsiyonel aksesuarları nelerdir?
Megger; 5'li 500 mA yedek sigorta paketi (6121-561), sigortalı prob test kabloları (1002-015) ve 'A Stitch in Time' izolasyon testi el kitabını (AVTM21-P8B) opsiyonel olarak sunar.
Cihaz garantili mi, kalibrasyon sertifikası alabilir miyim?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. İhtiyaç halinde TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız üzerinden talep edilirse ek ücretle sağlanır.
| İzolasyon Ölçümü | |
|---|---|
| İzolasyon direnci | 0 – 2000 MΩ |
| İzolasyon doğruluğu | 71,1 mm yay uzunluğunda tam skalanın ±%1,25'i |
| Nominal test gerilimleri | DC: 100 V, 250 V, 500 V, 1000 V |
| Uygulanan test gerilimi doğruluğu | 250 V, 500 V, 1000 V kademeleri: maks. +%30, -%0; 100 V kademesi: maks. +%40, -%0 |
| Orta skala direnci | 4 MΩ |
| Kısa devre akımı | 1,9 mA |
| Maksimum yük kapasitansı | ±0,1 inçten az ibre hareketiyle 1 μF |
| Deşarj hızı | 1 μF'a kadar yük 1000 V'tan 42,4 V altına 4 s'den kısa sürede deşarj edilir |
| Otomatik deşarj | TEST butonu bırakıldığında kapasitif devreler otomatik olarak deşarj edilir |
| Düşük Direnç | |
| Düşük direnç kademesi | 0,1 Ω – 5000 Ω |
| Doğruluk | 71,1 mm (2,8 inç) yayda tam skalanın ±%1,25'i |
| Test gerilimi (açık devre) | 3 V ±0,2 V |
| Skala uzunluğu | 78 mm |
| Kısa devre akımı | 2 mA ±%10 |
| Gerilim | |
| Güvenlik gerilim ölçümü | 20 V – 600 V AC (RMS kalibreli, ortalama yanıtlı); DC varlığı gösterilir (gerçek DC = skala okuması / 2,22); doğruluk tam skalanın %2,5'i |
| Güç ve Sigorta | |
| Güç kaynağı | Kolla çevrilen fırçasız AC jeneratör, çevirme hızı 130 – 170 dev/dk |
| Sigortalar | 500 mA (F) HBC 10 kA, 600 V (32 mm x 6 mm); 7 A (F) 440 V seramik 10 kA HBC (32 mm x 6 mm) |
| Genel | |
| Güvenlik | IEC 1010-1 (1995), EN 61010 (1995): Kurulum Kategorisi II, faz-toprak 300 V; Kurulum Kategorisi I 600 V; hat-hat 500 V |
| Flaş test | 4,5 kV AC rms |
| EMC | IEC 61326-1 uyarınca |
| Çalışma sıcaklığı | -10 °C – 50 °C |
| Depolama sıcaklığı | -20 °C – +70 °C |
| Çalışma nemi | 20 °C'de maks. %70, 35 °C'de maks. %60, 40 °C'de maks. %50 bağıl nem |
| Depolama nemi | 35 °C'de maks. %95 bağıl nem |
| Boyutlar | 213 (Y) x 124 (G) x 128 (D) mm |
| Ağırlık | Yaklaşık 1 kg |
