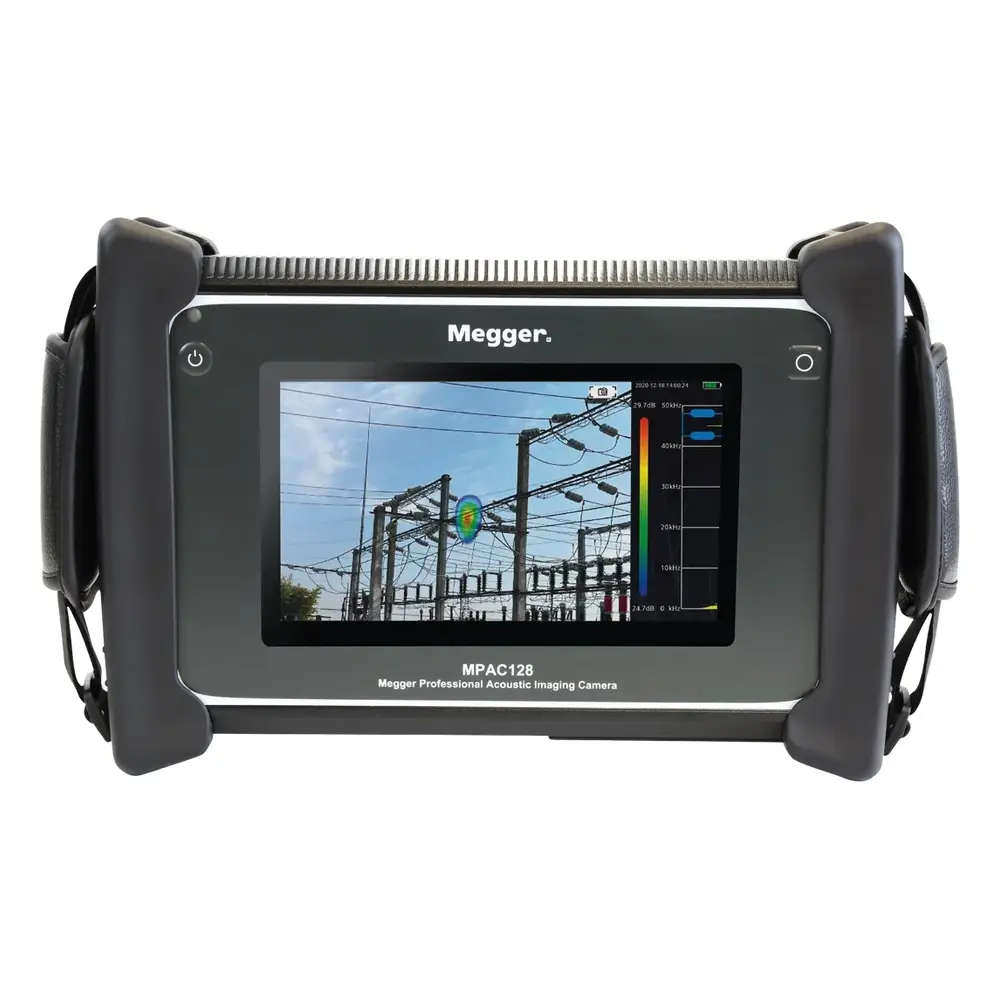

Megger MPAC128 Akustik Kamera 128 Mikrofonlu, 48 kHz
Megger MPAC128 Akustik Kamera, 128 kanallı MEMS mikrofon dizisiyle 2 kHz – 48 kHz bandındaki sesleri görüntüye dönüştürerek basınçlı gaz, hava ve vakum kaçaklarını ve elektriksel kısmi deşarj, korona ve ark olaylarını 0,3 m ile 120 m arasındaki mesafelerden tespit eden el tipi bir akustik görüntüleme cihazıdır. 8 MP optik kamera görüntüsü üzerine yerleştirilen ses haritası, kaynağın yerini 7 inç dokunmatik ekranda gösterir.
Bakım ve enerji verimliliği ekipleri, yüksek gerilim tesislerinin işletme personeli ve basınçlı hava sistemleri kullanan endüstriyel tesisler için tasarlanmıştır. Megger yetkili satıcısı İnovasyonTest, MPAC128'i koruyucu kutusu ve tüm aksesuarlarıyla birlikte sunar.
Öne Çıkan Özellikler
- 128 kanallı MEMS mikrofon dizisi, 2 kHz – 48 kHz frekans bandı ve 0,3 m – 120 m tespit mesafesi
- Basınçlı gaz, hava ve vakum kaçaklarının tespiti; maliyet tahmini için kaçak debisi hesaplama (1 m'de 7 bar ile 0,37 ml/s)
- Kısmi deşarj, korona ve ark tespiti; deşarj tiplerini ayırt etmek için PRPD (faz çözümlü kısmi deşarj) analizi
- 8 MP optik kamera ve 1024 x 600 çözünürlüklü 7 inç kapasitif dokunmatik ekran
- Gürültülü ortamlarda istenmeyen sesi azaltan odak fonksiyonu; ultrasonik sesleri duyulabilir sese çevirerek kulaklıkla dinleme
- Yalnızca iki parametre ayarı gerektiren basit kullanım ve akıllı analiz; mikrofon dizisini doğrulayan kendi kendini test fonksiyonu
- 8 GB dahili hafıza, microSD kart ve USB-C bellek ile genişletilebilir kayıt; JPG, WAV ve mp4 formatları
- IP54 gövde, 1,7 kg ağırlık, tam yükte yaklaşık 4 saat çalışan 6600 mAh Li-ion akü; ücretsiz MPAC Analyst analiz yazılımı
Kullanım Alanları
Megger'e göre optimum performans tipik olarak 10–20 m mesafede elde edilir; genel kullanım için 20–40 kHz, sessiz ortamlarda 15–35 kHz, gürültülü ortamlarda 28–48 kHz frekans bandı önerilir. Megger MPAC128 Akustik Kamera ile elde edilen kayıtlar MPAC Analyst yazılımında dalga formu, spektrum ve spektrogram üzerinden incelenip ISO 50001 uyumlu gaz/elektrik raporlarına dönüştürülebilir.
- Basınçlı hava hatları, kompresör ve dağıtım sistemlerinde kaçak tespiti
- Gaz ve vakum hatlarında kaçak arama
- Trafo merkezleri, şalt sahaları ve yüksek gerilim ekipmanlarında kısmi deşarj, korona ve ark tespiti
- Enerji verimliliği denetimleri ve kaçak maliyeti tahmini
- Önleyici bakım programlarında periyodik akustik taramalar
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Mikrofon dizisi | 128 kanallı MEMS mikrofon |
| Frekans bandı | 2 kHz – 48 kHz |
| Tespit mesafesi | 0,3 m – 120 m |
| Kaçak tespit hassasiyeti | 1 m, 7 bar: 0,37 ml/s; 10 m, 7 bar: 0,7 ml/s |
| Ses alanı görüş açısı | Yatay 62°, dikey 48° |
| Optik kamera | 8 MP |
| Ekran | 7 inç, 1024 x 600, kapasitif dokunmatik |
| Hafıza / kayıt | 8 GB dahili; microSD / USB-C bellek; JPG, WAV, mp4 |
| Akü | 6600 mAh, 7,2 V Li-ion; tam yükte yaklaşık 4 saat |
| Koruma / ağırlık | IP54 / 1,7 kg |
| Sipariş kodu | 1015-886 (standart MPAC128) |
Kutu İçeriği
- El kayışları
- Omuz askısı
- Üniversal şebeke şarj cihazı
- USB-C şarj kablosu
- Kulaklık
- Koruyucu kutu
- 8 GB microSD kart
- USB-A microSD kart okuyucu
- 8 GB USB-C/USB-A bellek
- Temizleme aleti
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Fluke ii915 Akustik Kamera (Kısmi Deşarj ve Kaçak Tespiti)
- Fluke ii905 Endüstriyel Akustik Kamera (Kaçak Tespit Cihazı)
- Fluke ii500 Akustik Kamera (Hava Kaçağı Tespit Cihazı)
- Akustik Kamera Modelleri ve Fiyatları
- Megger Ürünleri
Sıkça Sorulan Sorular
MPAC128 neleri tespit edebilir?
MPAC128; basınçlı gaz, hava ve vakum kaçaklarını, birden fazla gaz türündeki basınçlı kaçakları ve elektriksel kısmi deşarj, korona ve ark olaylarını tespit eder. Kaçaklar için maliyet tahmininde kullanılabilecek kaçak debisi hesaplaması da sunar.
Tespit mesafesi ne kadar?
Megger veri sayfasına göre tespit mesafesi 0,3 m ile 120 m arasındadır. Üretici, optimum performansın tipik olarak 10–20 m mesafede elde edildiğini belirtir.
Kısmi deşarj tipleri ayırt edilebilir mi?
Evet. Cihazdaki PRPD (faz çözümlü kısmi deşarj) fonksiyonu farklı kısmi deşarj türlerini ayırt etmeye yardımcı olur; MPAC Analyst yazılımı da deşarj tipi ayrımı analizi sunar.
MPAC128 ile MPAC128-ATEX arasındaki fark nedir?
MPAC128-ATEX, II 3G Ex ic IIC T5 Gc işaretli, Zone 2 patlayıcı ortamlarda kullanım için ayrı bir üründür (sipariş kodu 1015-885). Bu sayfadaki ürün standart MPAC128 modelidir (1015-886).
Cihaz kalibrasyonu nasıl yapılır?
Megger, MPAC128 için iki yılda bir ve yalnızca üretici tarafından kalibrasyon önerir. Ara kontroller için MPAC-V doğrulayıcı kullanılabilir. Cihaz ayrıca açılışta mikrofon dizisinin bütünlüğünü kontrol eden kendi kendini test fonksiyonuna sahiptir.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| Akustik Özellikler | |
|---|---|
| Mikrofon dizisi | 128 kanallı MEMS mikrofon |
| Frekans bandı | 2 kHz – 48 kHz |
| Tespit mesafesi | 0,3 m – 120 m |
| Kaçak tespit hassasiyeti | 1 m, 7 bar: 0,37 ml/s; 10 m, 7 bar: 0,7 ml/s |
| Dinamik aralık | 0,5 dB – 12 dB (kullanıcı ayarlı) |
| Ses görüntüsü görüş açısı | Yatay: 62°, Dikey: 48° |
| Nominal kare hızı | 25 fps (min.) |
| Ölçülen ses basınç seviyesi aralığı | 25,7 dBA – 132,5 dBA |
| Mikrofon hassasiyeti | -37 dB FS |
| Bit derinliği | 24 bit |
| Otomatik maks./min. dB kazancı | Kullanıcı seçimli, minimum test bant genişliği 1 kHz |
| Trend grafikleri | Frekans ve dB ölçeği |
| İmleç bilgisi | Görüntü merkezindeki noktada dB seviyesi okuması |
| Kamera, Ekran ve Kayıt | |
| Kamera | 8 megapiksel, 3,04 mm sabit odak uzaklığı, görüş açısı yatay 62° / dikey 48°, kaydedilen görüntüde manuel yakınlaştırma |
| Ekran | 7 inç, 1024 x 600, kapasitif dokunmatik, ayarlanabilir parlaklık |
| Renk paletleri | Gri tonlama (Grayscale), Ironbow, Rainbow |
| Dahili hafıza | 8 GB (yazılım sürümüne göre değişebilir) |
| Görüntü / ses / video formatı | JPG / WAV / mp4 |
| Video uzunluğu | 5 dk |
| Dijital aktarım | microSD kart / USB-C bellek |
| Güç | |
| Akü | 6600 mAh, 7,2 V şarj edilebilir Li-ion |
| Akü ömrü | Tam yük durumunda yaklaşık 4 saat |
| Şarj | USB Type-C portu; çıkış USB-C 5,0 V 3,0 A; nominal giriş 100 - 240 V AC, 50/60 Hz, 1,2 A |
| Güç tüketimi | Maks. 29 W |
| Enerji yönetimi | Kullanıcı seçimli uyku / otomatik kapanma |
| Çevre Koşulları ve Mekanik | |
| Çalışma sıcaklığı | -20 °C – +50 °C |
| Bağıl nem | %10 – %95 (yoğuşmasız) |
| Depolama sıcaklığı | -20 °C – +60 °C |
| Şarj sıcaklığı | 10 °C – +45 °C |
| RoHS | Uyumlu |
| Renkler | MPAC128: gri, siyah ve beyaz |
| Boyutlar | 272 x 174 x 42 mm |
| Ağırlık | 1,7 kg |
| Koruma sınıfı | IP54 |
| Standartlar, Yazılım ve Kalibrasyon | |
| Güvenlik | IEC 61010-1 |
| EMC | IEC 61326-1 taşınabilir elektromanyetik ortam, IEC 61326-2-2, CISPR 11: Grup 1, Sınıf A |
| Yazılım rapor türleri | Gaz / elektrik, ISO 50001 uyumlu |
| Yazılım analizi | Dalga formu, spektrum, spektrogram, kaçak değerlendirmesi, deşarj tipi ayrımı |
| Desteklenen diller | İngilizce, Felemenkçe, Fransızca, Çince, Almanca, Macarca, İtalyanca, Japonca, Korece, Norveççe, Lehçe, Portekizce, Rusça, İspanyolca, İsveççe |
| Kalibrasyon | İki yılda bir önerilir (yalnızca üretici); ara kontroller için MPAC-V doğrulayıcı |
