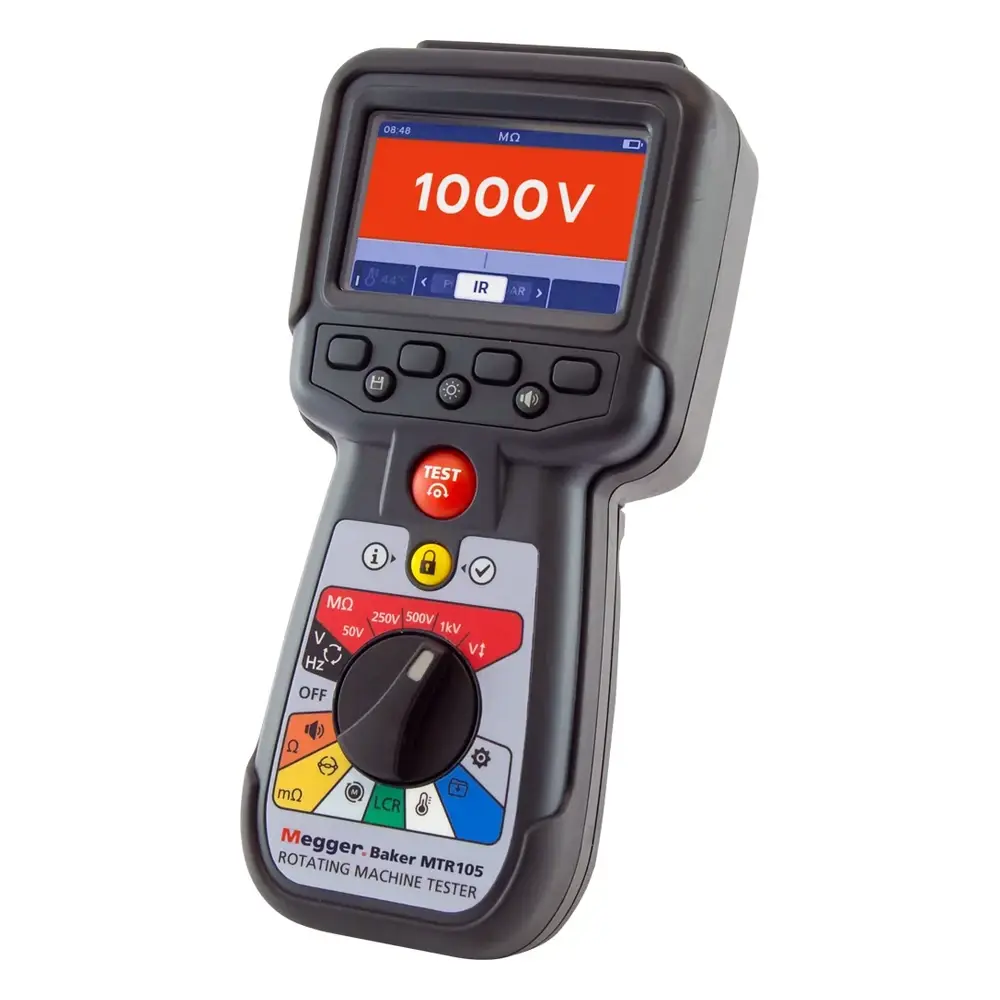

Megger MTR105 Döner Makine Test Cihazı 1000 V, 200 GΩ
Megger MTR105 Döner Makine Test Cihazı, elektrik motorlarının statik testleri için geliştirilmiş el tipi bir cihazdır. İzolasyon direnci, dört telli Kelvin bağlantılı düşük direnç (DLRO), endüktans ve kapasitans, süreklilik ve diyot, sıcaklık, motor dönüş yönü ve şebeke faz sırası testlerini aynı gövdede toplar. 50 V – 1000 V test gerilimleriyle 200 GΩ'a kadar izolasyon ölçer ve sonuçları 256 motora kadar kaydeder; motor bakım atölyeleri, sarım servisleri ve tesis bakım ekipleri için tasarlanmıştır.
Öne Çıkan Özellikler
- İzolasyon testi: 50 V, 100 V, 250 V, 500 V, 1000 V ve 10 V – 999 V arası ayarlanabilir gerilim; 100 Ω – 200 GΩ, PI ve DAR, 3 faz izolasyon direnci
- Sıcaklık düzeltmesi: birlikte verilen T tipi termokupl ile izolasyon direncinin sıcaklığa göre düzeltilmesi
- DLRO dört telli Kelvin: 1 mΩ – 10 Ω, 200 mA DC test akımı, 0,01 mΩ çözünürlük, ileri ve geri yönde ±%0,25 ±10 hane
- Endüktans ve kapasitans: 2 mH – 1 H kademeleri (120 Hz / 1 kHz), 0,1 nF – 1 mF kapasitans
- Süreklilik, diyot ve yön testleri: 0,01 Ω – 1 MΩ süreklilik, 0 – 3 V diyot testi, motor dönüş yönü ve şebeke faz sırası
- Gerilim ve frekans: 1000 V'a kadar AC/DC TRMS gerilim, 15 – 400 Hz frekans
- Kayıt ve aktarım: 256 motor için tarih/saat damgalı sonuç kaydı, USB bellek ile aktarım; tam renkli grafik ekran
- Saha dayanımı: guard ucu, CAT III 600 V (3000 m'ye kadar), IP54, kauçuk kaplı gövde, şarj edilebilir pil ve opsiyonel şebeke şarj kiti
Kullanım Alanları
Megger MTR105 Döner Makine Test Cihazı, motoru sökmeden veya çalıştırmadan sargı izolasyonunu, sargı dirençleri arasındaki dengesizliği ve endüktans farklarını kontrol etmeye yarar. Kaynakta belirtilen kullanım aralığı 500 HP'ye kadar motorlardır.
- Elektrik motorlarının periyodik bakım ve kestirimci bakım testleri
- Sarım sonrası motorların kalite kontrolü
- Depodaki veya yeni gelen motorların devreye alma öncesi kontrolü
- Motor dönüş yönü ve şebeke faz sırasının doğrulanması
- Jeneratör ve diğer döner makinelerde izolasyon ve sargı direnci ölçümü
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V; 10 – 999 V ayarlanabilir |
| İzolasyon ölçüm aralığı | 100 Ω – 200 GΩ |
| DLRO (4 telli Kelvin) | 1 mΩ – 10 Ω, 200 mA DC |
| Endüktans | 2 mH – 1 H (120 Hz / 1 kHz) |
| Kapasitans | 0,1 nF – 1 mF |
| Süreklilik | 0,01 Ω – 1 MΩ; 20 mA / 200 mA |
| Gerilim | DC 0 – 1000 V; AC 10 mV – 1000 V TRMS |
| Sıcaklık | T tipi termokupl; -20 °C – 200 °C |
| Hafıza | 256 motor sonucu, USB aktarım |
| Güvenlik / koruma | CAT III 600 V (3000 m) / IP54 |
| Boyutlar / ağırlık | 228 x 105 x 75 mm / 0,93 kg |
Kutu İçeriği
- Askı kayışı (1012-068)
- Yumuşak kılıf (1012-063)
- T tipi sıcaklık probu, CAT III 600 V (1012-067)
- İzolasyon kablo seti (1012-069): 3 adet krokodil klips (kırmızı, siyah, mavi), 3 adet 2 m 4 mm test kablosu, CAT III 1000 V / CAT IV 600 V
- 3 adet uzun uçlu (100 mm) test probu (kırmızı, siyah, mavi), CAT III 1000 V / CAT IV 600 V (1012-066)
- Kelvin klipsli kablo seti, CAT III 600 V (1011-928): 2 adet 2 m Kelvin klipsli kablo
- MTR105 kalibrasyon sertifikası (1012-173)
- USB bellek
- 6 adet AA pil (cihazda takılı)
Neden İnovasyonTest?
Megger MTR105 Döner Makine Test Cihazı'nı Megger yetkili satıcısı İnovasyonTest güvencesiyle satın alabilirsiniz:
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger MIT1025/2 İzolasyon Test Cihazı 10 kV, 20 TΩ
- Megger MIT1525/2 İzolasyon Test Cihazı 15 kV 30 TΩ
- Megger MIT515/2 İzolasyon Test Cihazı 5 kV, 10 TΩ
- İzolasyon Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
MTR105 neleri ölçer?
İzolasyon direnci (100 Ω – 200 GΩ, PI ve DAR dahil), dört telli Kelvin düşük direnç (1 mΩ – 10 Ω), endüktans, kapasitans, süreklilik, diyot, sıcaklık, AC/DC gerilim ve frekans ölçer; motor dönüş yönü ve şebeke faz sırasını belirler.
MTR105 ile MTR105X arasındaki fark nedir?
MTR105 bağımsız çalışan modeldir ve sonuçları USB bellekle aktarır. MTR105X (sipariş kodu 1017-030) ek olarak Bluetooth ile canlı veri aktarımı ve CertSuite Asset uyumluluğu sunar.
Test sonuçları nasıl kaydedilir ve aktarılır?
Cihaz 256 motora kadar tarih/saat damgalı test sonucu saklar ve verileri USB A tipi bağlantıyla USB belleğe aktarır. Kutudan bir USB bellek çıkar.
Cihazın menü dili nedir?
Megger teknik verisine göre cihaz menüsü İngilizce, Fransızca, Almanca ve İspanyolca dillerinde kullanılabilir.
Kutudan neler çıkar?
Askı kayışı, yumuşak kılıf, T tipi sıcaklık probu, 3'lü izolasyon kablo seti ve krokodil klipsler, 3 adet uzun uçlu test probu, Kelvin klipsli kablo seti, kalibrasyon sertifikası, USB bellek ve takılı 6 adet AA pil.
Cihaz garantili mi, kalibrasyon sertifikası alabilir miyim?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Kutudan üretici kalibrasyon sertifikası çıkar. İhtiyaç halinde TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız üzerinden talep edilirse ek ücretle sağlanır.
| İzolasyon Ölçümü | |
|---|---|
| İzolasyon test gerilimleri | 50 V, 100 V, 250 V, 500 V, 1000 V; 10 V – 999 V arası ayarlanabilir |
| İzolasyon doğruluğu (50 V) | 10 GΩ ±%2 ±2 hane ±GΩ başına %4,0 |
| İzolasyon doğruluğu (100 V) | 20 GΩ ±%2 ±2 hane ±GΩ başına %2,0 |
| İzolasyon doğruluğu (250 V) | 50 GΩ ±%2 ±2 hane ±GΩ başına %0,8 |
| İzolasyon doğruluğu (500 V) | 100 GΩ ±%2 ±2 hane ±GΩ başına %0,4 |
| İzolasyon doğruluğu (1000 V) | 200 GΩ ±%2 ±2 hane ±GΩ başına %0,2 |
| İzolasyon direnci aralığı | 100 Ω – 200 GΩ |
| PI | 10 dk / 1 dk oranı |
| DAR | Kullanıcı tarafından ayarlanabilir 15 s veya 30 s t1 başlangıç süresi, t2 60 s sabit |
| Guard ucu performansı | 100 MΩ yükte 500 kΩ paralel devre direncinde <%5 hata |
| Çözünürlük | 0,1 kΩ |
| Kısa devre/şarj akımı | 2 mA +%0 -%50 (IEC 61557-2) |
| Uç gerilimi doğruluğu | -%0, +%2, ±2 V |
| İzolasyon test akımı | Minimum geçme değerinde 1 mA, en fazla 2 mA |
| Çalışma aralığı | 0,10 MΩ – 1,0 GΩ (IEC 61557-2) |
| Kaçak akım gösterimi | 0,1 µA çözünürlük, %10 (±3 hane) |
| İzolasyon sesli uyarı limiti | 0,5 MΩ – 1000 MΩ |
| Uç kilitleme gerilimi | 25 V, 30 V, 50 V, 75 V (varsayılan 50 V) |
| Süreklilik ve Düşük Direnç | |
| Süreklilik | 0,01 Ω – 1 MΩ; ±%3 ±2 hane (0 – 99,9 Ω), ±%5 ±2 hane (100 Ω – 500 kΩ); 200 mA (–0 mA +20 mA) (0,01 Ω – 4 Ω); 20 mA / 200 mA seçilebilir; 10 Ω'a kadar kablo sıfırlama; 12 adımda 1 Ω – 200 Ω sesli uyarı limiti |
| DLRO dört telli Kelvin | Aralık 1 mΩ – 10 Ω; test akımı 200 mA DC; çözünürlük 0,01 mΩ; doğruluk ±%0,25 okuma ±10 hane (ileri ve geri) |
| Endüktans ve Kapasitans | |
| Endüktans | 1 H, 200 mH, 20 mH, 2 mH kademeleri; örn. 1 kHz'de 1 H ±(%0,7 + (Lx/10000) % + 5 hane); test frekansı 120 Hz / 1 kHz (2 mH yalnızca 1 kHz) |
| Kapasitans | 0,1 nF – 1 mF; ±%5,0 ±2 hane (1 nF – 10 μF) |
| Gerilim, Frekans, Diyot ve Sıcaklık | |
| Voltmetre | DC: 0 – 1000 V; AC: 10 mV – 1000 V TRMS sinüzoidal (15 Hz – 400 Hz); doğruluk DC ±%2 ±2 hane, AC ±%2 ±2 hane |
| Frekans | 15 – 400 Hz (50 mV – 1000 V); çözünürlük 0,1 Hz; doğruluk ±%0,5 ±1 hane |
| Diyot testi | 0,00 V – 3,00 V; ±%2 ±2 hane |
| Sıcaklık | T tipi termokupl (K tipi ve J tipi); termokupl aralığı -20 °C – 200 °C; cihaz aralığı -20 °C – 1000 °C; çözünürlük 0,1 °C; doğruluk ±1,0 °C ±20 hane |
| Hafıza, Ekran ve Arayüz | |
| Sonuç kaydı | 256 motor sonucu (tarih/saat damgalı) |
| Veri aktarımı | USB A tipi (USB yığın depolama aygıtı) |
| Ekran | Kullanıcı tarafından ayarlanabilir arka aydınlatmalı tam renkli LCD |
| Diller | İngilizce, Fransızca, Almanca ve İspanyolca |
| Güç Kaynağı | |
| Pil | 6 x IEC HR6 1,2 V NiMH takılı; opsiyonel 6 x IEC LR6 1,5 V alkalin (AA) veya IEC FR6 1,5 V lityum (LiFeS2) |
| Pil ömrü | 10 motor (100 V'ta 100 MΩ yükte tam test seti); 1200 izolasyon testi (IEC 61557-2 döngüsü, 500 V'ta 0,5 MΩ yükte 5 s test / 25 s bekleme); 1200 süreklilik testi (1 Ω'da 5 s / 25 s) |
| Pil şarjı | Şebeke pil şarj kiti |
| Sigorta | 2 x 500 mA (FF) 1000 V 32 x 6 mm seramik, HBC en az 30 kA |
| Genel | |
| Güvenlik | IEC 61010-1 CAT III 600 V; IEC 61010, IEC 61557, FCC ve IC gerekliliklerini karşılar |
| EMC | Endüstriyel IEC 61326; FCC ID: WAP3026; IC: 7922A-3026 |
| Sıcaklık katsayısı | 1 GΩ'a kadar °C başına <%0,1 |
| Çalışma sıcaklığı | -10 °C – 50 °C |
| Depolama sıcaklığı | -25 °C – 50 °C |
| Nem | 40 °C'de maks. %90 bağıl nem |
| Maksimum rakım | 3000 m |
| Koruma sınıfı | IP54 |
| Boyutlar | 228 x 105 x 75 mm |
| Ağırlık | 0,93 kg |
| Motor gücü | 500 HP'ye kadar (web sayfası) |
