Megger PVK330 Fotovoltaik Test Seti Işınım Ölçer ve 600 A Pensampermetre

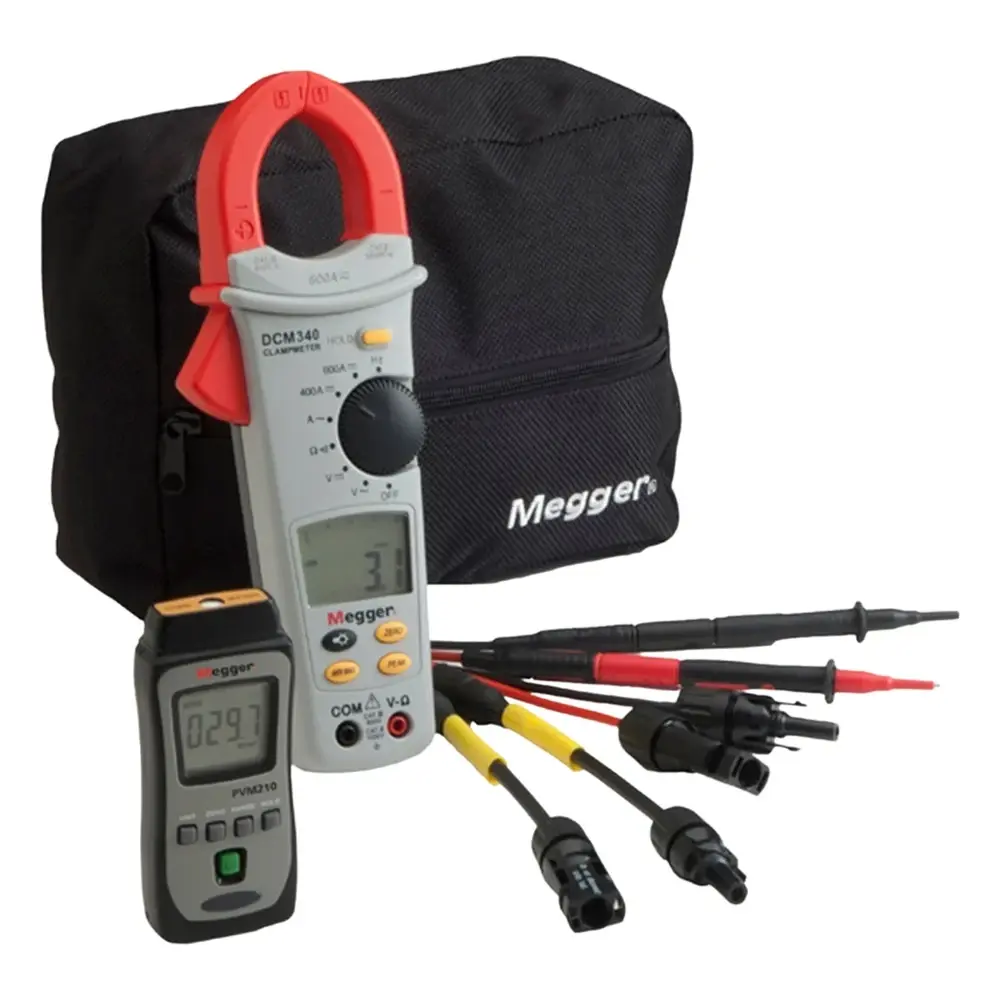

Megger PVK330 Fotovoltaik Test Seti, güneş enerjisi kurulumlarında çalışan elektrikçilere ışınım ve akım ölçümünü bir arada sunan bir settir. Set; PVM210 ışınım ölçer, DCM340 600 A AC/DC pensampermetre, MC4 - 4 mm ve MC3 - MC4 PV test kabloları ile fermuarlı saklama çantasından oluşur. Pensampermetre sayesinde büyük güneş santrallerinde her dizinin (string) akımı kablolar sökülmeden ölçülebilir; set, Megger MFT1730 ve MFT1835 gibi çok fonksiyonlu test cihazlarını PV ölçümleriyle tamamlar.
Öne Çıkan Özellikler
- PVM210 ışınım ölçer: 1999 W/m² aralık, 0,1 W/m² çözünürlük, tipik ±10 W/m² doğruluk
- DCM340 pensampermetre: 600 A AC/DC akım ve 600 V AC/DC gerilim
- Ek fonksiyonlar: DCM340 ile 400 Ω direnç ve 400 Hz frekans ölçümü, tutma (hold) özelliği
- Kablo sökmeden ölçüm: Büyük PV dizilerinde her stringin akımı kablo bağlantısı ayrılmadan ölçülür
- PV test kabloları: 1,3 m MC4 - 4 mm fiş ve 0,2 m MC4 - MC3 adaptör kabloları (19 A, 1000 V)
- Kısa devre akımı doğrulama: Panel üreticisinin beyan ettiği kısa devre akımının yayınlanmış standartların gerektirdiği şekilde PVM210 ile doğrulanması
- Komple aksesuar: DCM340 için problu silikon test kabloları ve koruyucu kılıf, PVM210 kılıfı, fermuarlı PV çantası
Kullanım Alanları
Fotovoltaik dizilerde ölçülen akımın anlamlı olması için ölçüm anındaki güneş ışınımının bilinmesi gerekir. Megger PVK330 Fotovoltaik Test Seti, PVM210 ile ışınımı kaydederken DCM340 pensampermetre ile dizi akımlarını kablo bağlantılarını ayırmadan kontrol etmeyi sağlar. Bu yaklaşım özellikle çok sayıda dizinin bulunduğu santrallerde ölçüm süresini kısaltır.
- Güneş paneli ve dizi (string) devreye alma ölçümleri
- Büyük PV santrallerinde string akımlarının karşılaştırılması
- Panel üreticisinin beyan ettiği kısa devre akımının ışınıma göre doğrulanması
- Çatı ve arazi tipi PV sistemlerinde periyodik bakım kontrolleri
- MC4 ve MC3 konnektörlü sistemlerde gerilim ölçümü
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| PVM210 ölçüm aralığı | 1999 W/m² / 634 BTU/(ft²*h) |
| PVM210 doğruluk | Tipik ±10 W/m² |
| PVM210 çözünürlük | 0,1 W/m² |
| DCM340 gerilim | 600 V DC / 600 V AC |
| DCM340 akım | 600 A DC / AC |
| DCM340 direnç / frekans | 400 Ω / 400 Hz |
| DCM340 ağırlık | 225 g |
| PV test kabloları | 1,3 m MC4 - 4 mm; 0,2 m MC4 - MC3; 19 A, 1000 V |
| Sipariş kodu | 1002-551 |
Kutu İçeriği
- PVM210 ışınım ölçer ve kılıfı
- DCM340 pensampermetre ve problu standart test kabloları
- PV test kabloları (2 set): 1,3 m 4 mm - MC4 kablolar ve 0,2 m MC4 - MC3 adaptör kablolar
- Fermuarlı çanta
- Piller
- Kalibrasyon sertifikası (yalnızca PVM210 için)
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar; talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger DCM1500S Solar Pensampermetre 2000 V DC, 1500 A AC/DC
- Megger DCM340 Pensampermetre 600 A AC/DC
- Kyoritsu KEW 6024PV 1000V Fotovoltaik (Solar) İzolasyon ve Toprak Test Cihazı
- Fotovoltaik Ölçüm Cihazı Modelleri
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger PVK330 setinde hangi cihazlar var?
Megger PVK330 Fotovoltaik Test Seti; PVM210 ışınım ölçer, DCM340 pensampermetre, iki set PV test kablosu ve fermuarlı çantadan oluşur. Ayrıca piller, PVM210 kılıfı, DCM test kabloları ve PVM210 kalibrasyon sertifikası sette yer alır.
PVK320 ile PVK330 arasındaki fark nedir?
Her iki sette de PVM210 ışınım ölçer ve aynı PV test kabloları bulunur. PVK330'da ölçüm cihazı olarak DCM340 600 A AC/DC pensampermetre yer alır; böylece dizi akımları kablolar sökülmeden ölçülebilir. PVK320'de ise pensampermetre yerine multimetre bulunur.
DCM340 pensampermetre hangi değerleri ölçer?
DCM340, 600 V AC/DC gerilim, 600 A AC/DC akım, 400 Ω'a kadar direnç ve 400 Hz'e kadar frekans ölçer; tutma (hold) özelliğine sahiptir ve 9 V pille çalışır.
PVK330 PV test kabloları hangi konnektörlere uygundur?
Sette 1,3 m uzunluğunda 4 mm fiş - MC4 kablolar ve 0,2 m uzunluğunda MC4 - MC3 adaptör kablolar bulunur. Kablolar en fazla 19 A ve 1000 V için belirtilmiştir.
PVK330 setinin sipariş kodu nedir?
Megger PVK330 Fotovoltaik Test Seti'nin veri sayfasındaki sipariş kodu 1002-551'dir.
Ürün garantili mi, kalibrasyon sertifikası alabilir miyim?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız üzerinden ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası düzenlenir; periyodik kalibrasyon hizmeti de sunulur.
| PVM210 Işınım Ölçer | |
|---|---|
| PVM210 ekran | 3¾ haneli LCD |
| PVM210 ölçüm aralığı | 1999 W/m² / 634 BTU/(ft²*h) |
| PVM210 doğruluk | Tipik olarak ±10 W/m² / ±3 BTU/(ft²*h) içinde |
| PVM210 çözünürlük | 0,1 W/m² / 0,1 BTU/(ft²*h) |
| PVM210 boyutlar | 134 mm (Y) x 48 mm (G) x 27 mm (D) |
| PVM210 ağırlık | Yaklaşık 90 g |
| PVM210 piller | 2 x AAA, MN2400, LR03 |
| DCM340 Pensampermetre | |
| DC / AC gerilim | 600 V DC / 600 V AC |
| DC / AC akım | 600 A DC / AC |
| Direnç | 400 Ω |
| Frekans | 400 Hz |
| Boyutlar | 68 mm (G) x 237 mm (Y) x 42 mm (D) |
| Ağırlık | 225 g |
| Pil | 9 V PP3, 6F22, NEDA |
| PV Test Kabloları ve Çanta | |
| PV test kablosu 1 | 1 çift 1,3 m, 4 mm fiş ve MC4 (PV) solar konnektör uçlu |
| PV test kablosu 2 | 1 çift 0,2 m adaptör kablo, MC4 ve MC3 solar konnektör uçlu |
| PV kablolar maks. akım | 19 A |
| PV kablolar maks. gerilim | 1000 V |
| Fermuarlı çanta boyutları | 230 mm (U) x 170 mm (G) x 70 mm (D) |
