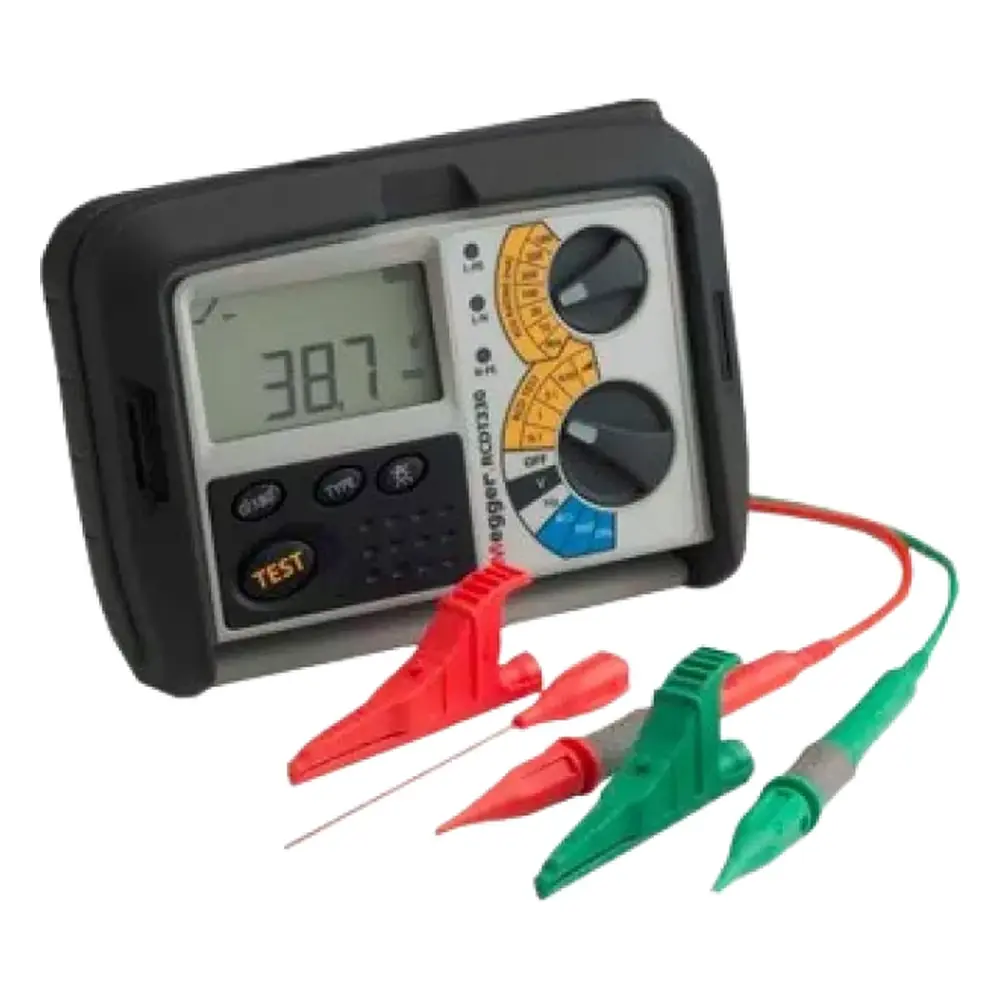

Megger RCDT320 RCD Test Cihazı 10–1000 mA, AC/A/S Tipi, Rampa Testli

Megger RCDT320 RCD Test Cihazı 10–1000 mA, AC/A/S Tipi, Rampa Testli

Megger RCDT320 RCD Test Cihazı, kaçak akım koruma cihazlarının (RCD) açma akımı ve açma süresini ölçerek elektrik tesisatlarındaki koruma işlevini doğrulamak için kullanılan el tipi bir test cihazıdır. Standart (AC tipi), DC duyarlı (A tipi) ve selektif (S tipi) RCD'leri 10 mA'dan 1000 mA'ya kadar ½ x I, 1 x I ve 5 x I akımlarında test eder; rampa testi ve otomatik test dizisi sunar. Elektrik tesisatçıları, periyodik muayene yapan mühendisler ve bakım ekipleri için tasarlanmıştır.

Öne Çıkan Özellikler

• AC, A (DC duyarlı) ve S (selektif) tipi RCD'ler için ½ x I, 1 x I ve 5 x I testleri; 0°/180° polarite seçimi
• 10, 30, 100, 300, 500 ve 1000 mA RCD aralıkları
• Rampa testi ile açma akımının tespiti (½ x I'dan 1 x I +%10'a kadar)
• Otomatik (uzaktan) test dizisi: ½ x I, 1 x I ve 5 x I testleri 0° ve 180°'de
• Seçilebilir 25 V / 50 V sınırlı dokunma gerilimi ölçümü
• 3 faz güvenli yapı, 300 V üzerinde test engelleme; LED bağlantı göstergeli ve güvenlik kilitli Megger Akıllı Güvenlik Sistemi
• 110 V orta uçlu beslemeler dahil 50 V – 280 V çalışma aralığı, frekans ölçümü ve arka aydınlatmalı geniş ekran
• Dahili kapaklı, kauçuk zırhlı sağlam gövde; IP54 ve Cat III 300 V güvenlik

Kullanım Alanları

Megger RCDT320 RCD Test Cihazı, alçak gerilim tesisatlarında kaçak akım rölelerinin devreye alma ve periyodik kontrol testlerinde kullanılır. Cihaz; BS7671, VDE 0413 bölüm 1 ve 4, HD 384, IEC 364, NFC15-100, NEN3140, ES59009 ve AS/NZS 3000 gerekliliklerini karşılar.

• Konut, ticari bina ve sanayi tesislerinde RCD açma akımı ve açma süresi testleri
• Yeni tesisatların devreye alma ve teslim testleri
• Periyodik elektrik tesisatı muayeneleri ve bakım kontrolleri
• Selektif (S tipi) ve DC duyarlı (A tipi) RCD'lerin doğrulanması
• Dokunma gerilimi, şebeke gerilimi ve frekans kontrolü

Teknik Özellikler Özeti

Kutu İçeriği

• RCDT320 RCD test cihazı
• 8 adet AA (LR6) pil (takılı)
• Garanti kartı
• Kalibrasyon sertifikası (üretici)
• Güvenlik talimatları
• Basılı hızlı başlangıç kılavuzu
• Şebeke fişli test kablosu (sürüme göre BS1363 / CEE 7/7 / AS/NZS 3112)
• Prob ve klipsli 2 telli test kablosu

Neden İnovasyonTest?

• Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
• 24 ay garanti
• Stoktaki ürünlerde aynı gün kargo, 5.000 TL üzeri ücretsiz kargo
• Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
• TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
• Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
• Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi

İlgili Ürünler

• Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
• Megger TPT420 Voltaj Test Cihazı 1500 V DC, CAT IV 1000 V
• KEW 5406A RCD Test Cihazı
• RCD Test Cihazları
• Megger Ürünleri

Sıkça Sorulan Sorular

Megger RCDT320 hangi RCD tiplerini test eder?

RCDT320; standart (AC tipi), DC duyarlı (A tipi) ve selektif (S tipi) RCD'leri 10, 30, 100, 300, 500 ve 1000 mA aralıklarında, ½ x I, 1 x I ve 5 x I test akımlarıyla, 0° veya 180° polaritede test eder.

Test süreleri nelerdir?

Normal RCD'lerde ½ x I testi 2 s, 1 x I testi 300 ms, 5 x I testi 40 ms sürer. Selektif RCD'lerde ½ x I 2 s, 1 x I 2 s, 5 x I 150 ms'dir. 5 x I testi 100 mA'ya kadar olan RCD'lerde kullanılabilir.

Rampa testi ve otomatik test ne işe yarar?

Rampa testi, test akımını ½ x I'dan 1 x I +%10'a kadar artırarak RCD'nin gerçek açma akımını bulur. Otomatik test dizisi ise ½ x I, 1 x I ve 5 x I testlerini 0° ve 180° polaritede sırayla uygular.

Düşük gerilimli beslemelerde tüm aralıklar kullanılabilir mi?

Cihaz 50 V – 280 V, 45 – 65 Hz aralığında çalışır. 300 mA RCD testleri için en az 71 V, 500 mA için en az 100 V, 1000 mA için en az 205 V besleme gerekir. 300 V üzerindeki beslemelerde test engellenir.

Türkiye için hangi sürüm uygundur?

Türkiye'deki prizler için CEE 7/7 Schuko şebeke fişli test kablosuyla gelen RCDT320-EN-SC sürümü uygundur. Ters polarite ile çalışma UK sürümlerinde bulunmaz.

Garanti ve kalibrasyon hizmeti var mı?

Megger RCDT320, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle sunulur. TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti iş ortağı laboratuvarımız aracılığıyla, talep edilirse ek ücretle sağlanır.
