Megger TDR1000/3 Kablo Arıza Tespit Cihazı – 5 km, Tek Kanallı
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger TDR1000/3 Kablo Arıza Tespit Cihazı – 5 km, Tek Kanallı

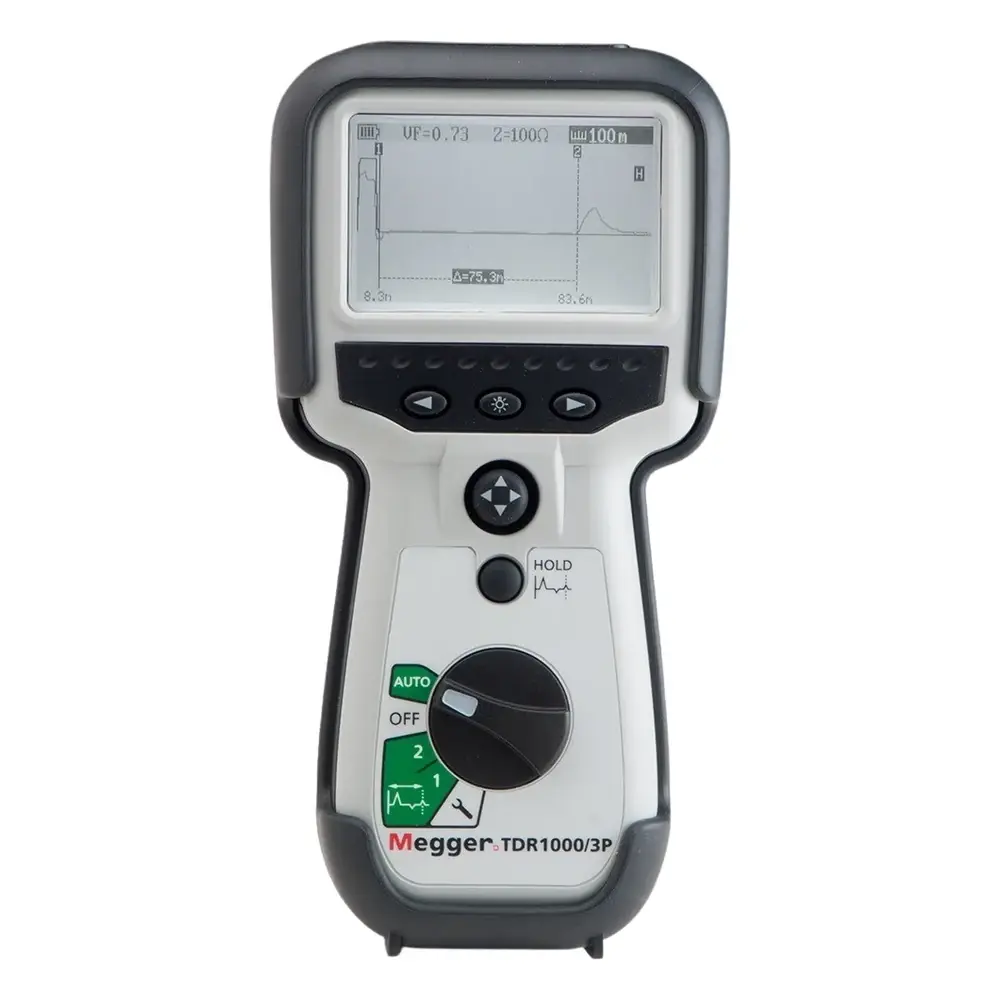

Megger TDR1000/3 Kablo Arıza Tespit Cihazı, metalik kablo çiftlerindeki arızaların ve olayların konumunu zaman alanı reflektometresi (TDR) yöntemiyle belirleyen gelişmiş, el tipi ve tek kanallı bir cihazdır. 5 km'ye kadar menzil, 0,1 m'ye inen çözünürlük ve AUTO kurulum özelliği sayesinde arızanın ölçüm noktasına olan mesafesini ekrandan hızla okumanızı sağlar.
Bu standart sürüm sigortasız mini klipsli test kablosu setiyle gelir ve enerjisiz kablolarla güvenlik amaçlı düşük gerilim sistemlerinde kullanım içindir. Cihazın donanımı TDR1000/3P ile aynıdır; iki sürüm arasındaki tek fark kutudan çıkan test kablolarıdır.
Öne Çıkan Özellikler
- AUTO kurulum ile anında kullanım ve sade, basit çalışma
- Yakın uçtaki arızaları belirlemek için ultra hızlı 2 ns darbe
- 10 m'den 5000 m'ye kadar 7 ölçüm aralığı ve minimum 0,1 m çözünürlük
- Dört çıkış empedansı (25, 50, 75 ve 100 Ω, otomatik seçim) ve 0,2–0,99 arasında ayarlanabilir hız faktörü
- İki nokta arasındaki mesafeyi anında gösteren çift imleç; kabloları karşılaştırmak için iz tutma (Trace HOLD)
- Arka aydınlatmalı 256 x 128 piksel monokrom grafik LCD, ayarlanabilir kontrast; mesafe metre veya feet olarak
- Güç engelleme filtresi gerektirmez; IP54 koruma ile gerçek saha koşullarında çalışma
- 5 adet AA (LR6) pil ile 14 saate kadar tipik çalışma süresi
Kullanım Alanları
Megger TDR1000/3 Kablo Arıza Tespit Cihazı, tüm metalik kablo çiftlerinde kullanılmak üzere tasarlanmıştır. Mini klipsli kablolarla gelen bu sürüm, enerjisi kesilmiş hatlarda arıza mesafesinin belirlenmesi için saha teknisyenlerine, altyapı ve bakım ekiplerine pratik bir çözüm sunar.
- Enerjisi kesilmiş metalik kablo çiftlerinde arıza mesafesinin belirlenmesi
- Yakın uçtaki arızaların 2 ns darbe ile tespit edilmesi
- Trace HOLD ile sağlam ve arızalı kablo izlerinin karşılaştırılması
- Çift imleçle iki olay noktası arasındaki mesafenin ölçülmesi
- Güvenlik amaçlı düşük gerilim sistemlerinde kablo kontrolleri
TDR1000/3 ile TDR1000/3P Farkı: Yalnızca Kutudaki Kablolar
Megger'in resmi verilerine göre TDR1000/3 ve TDR1000/3P aynı cihazdır: ölçüm aralıkları, doğruluk, çözünürlük, ekran, pil, gövde ve IP54 koruma birebir aynıdır. İki sürüm arasındaki tek fark kutudan çıkan test kablolarıdır; bu fark ise cihazı hangi sistemlere güvenle bağlayabileceğinizi belirler. Enerjisiz kablolarda çalışıyorsanız TDR1000/3, enerjili alçak gerilim hatlarına da bağlanacaksanız TDR1000/3P uygundur.
| Özellik | TDR1000/3 | TDR1000/3P |
|---|---|---|
| Sipariş kodu | 1001-788 | 1001-789 |
| Kutudaki test kablosu | 1 çift mini klipsli test kablosu seti (6231-652), sigortasız | 1 çift 1,5 m geri çekilebilir kılıflı test kablosu, 500 mA FF HBC 1 kV 50 kA sigortalı |
| Kutudaki kablolarla kullanım | Yalnızca güvenlik amaçlı düşük gerilim sistemleri ve enerjisiz kablolar | Terminaller arası 300 V'tan düşük, toprağa karşı 150 V CAT IV'e kadar enerjili sistemler; telekom TNV-3 devreleri |
| CAT IV 150 V için gereken | Opsiyonel Megger sigortalı test kablosu seti (1002-015 veya 1006-511) | Ek aksesuar gerekmez; sigortalı kablolar kutudan çıkar |
| Cihaz donanımı ve teknik özellikler | Aynı | Aynı |
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Ölçüm aralıkları | 10 m, 25 m, 100 m, 250 m, 1000 m, 2500 m, 5000 m |
| Maksimum menzil | 5 km (hız faktörüne ve kablo tipine bağlı) |
| Kanal | Tek kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ± piksel |
| Çözünürlük | Aralığın %1'i, minimum 0,1 m |
| Çıkış empedansı | 25, 50, 75 ve 100 Ω (otomatik seçim) |
| Çıkış darbesi | Açık devrede 5 V tepeden tepeye; yakın uç için 2 ns |
| Hız faktörü | 0,2–0,99 (0,01 adım) |
| Kutudaki test kablosu | Mini klipsli, sigortasız (6231-652) |
| Koruma sınıfı | IP54 |
| Boyut / ağırlık | 230 x 115 x 48 mm / 0,6 kg |
| Sipariş kodu | 1001-788 |
Kutu İçeriği
- TDR1000/3 cihazı
- Mini klipsli test kablosu seti, 1 çift (6231-652)
Neden İnovasyonTest?
Megger TDR1000/3 Kablo Arıza Tespit Cihazı siparişinizde İnovasyonTest'ten şu avantajlarla yararlanırsınız:
- Megger yetkili satıcısı İnovasyonTest güvencesi
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- Talep edilirse ek ücretle, iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti
- Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger TDR500/3 Kablo Arıza Tespit Cihazı – 5 km, 0,1 m Çözünürlük
- Sonel TDR 420 Kablo Arıza Tespit ve Düzergah Test cihazı
- SONEL LKZ-720 KABLO YER BULUCU
- Kablo Arıza Tespit Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger TDR1000/3 ne işe yarar?
Metalik kablo çiftlerindeki arızaların ve olayların konumunu zaman alanı reflektometresi yöntemiyle belirler. Hız faktörüne ve kablo tipine bağlı olarak 5 km'ye kadar menzil sunar, minimum çözünürlüğü 0,1 m'dir ve mesafeyi metre veya feet olarak gösterir.
TDR1000/3 ile TDR1000/3P arasındaki fark nedir?
Cihazlar donanım ve teknik özellik olarak aynıdır; fark yalnızca kutudaki test kablolarıdır. TDR1000/3 (1001-788) sigortasız mini klipsli kablo setiyle gelir ve enerjisiz kablolar ile güvenlik amaçlı düşük gerilim sistemleri içindir. TDR1000/3P (1001-789) ise 500 mA sigortalı, 1,5 m geri çekilebilir kılıflı kablolarla gelir ve 150 V CAT IV'e kadar enerjili sistemlere bağlanabilir.
TDR1000/3 enerjili bir hatta bağlanabilir mi?
Kutudaki mini klipsli kablolarla, Bed of Nails veya BNC adaptörüyle sistem yalnızca güvenlik amaçlı düşük gerilim sistemleri için uygundur. CAT IV 150 V ve terminaller arası 300 V'tan düşük değer, yalnızca opsiyonel Megger sigortalı test kablosu seti (1002-015 veya 1006-511) kullanıldığında geçerlidir.
Doğru mesafe ölçümü için nelere dikkat edilmeli?
Doğruluk 0,67 VF'de aralığın ±%1'i ± pikseldir ve yalnızca gösterilen imleç konumu için, doğru hız faktörü girildiğinde geçerlidir. Hız faktörü 0,2 ile 0,99 arasında 0,01 adımlarla ayarlanabilir; ölçülen kablonun hız faktörünü doğru girmek sonucu doğrudan etkiler.
Cihaz hangi pille çalışır?
5 adet LR6 (AA) tip mangan alkalin veya nikel metal hidrit pil kullanır; tipik pil ömrü 14 saate kadardır. Tuşa basılmadığında 5 dakika sonra otomatik olarak kapanır.
Garanti ve kalibrasyon hizmeti var mı?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti sunulur.
| Ölçüm | |
|---|---|
| Ölçüm aralıkları | 10 m, 25 m, 100 m, 250 m, 1000 m, 2500 m, 5000 m (30 ft, 75 ft, 300 ft, 750 ft, 3000 ft, 7500 ft, 15000 ft) |
| Maksimum menzil | 5 km / 15 kft (hız faktörüne ve kablo tipine bağlı) |
| Kanal sayısı | Tek kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ± piksel (yalnızca gösterilen imleç konumu için; hız faktörünün doğru girilmesi koşuluyla) |
| Çözünürlük | Aralığın %1'i; minimum çözünürlük 0,1 m / 0,3 ft |
| Çıkış empedansı | 25, 50, 75 ve 100 Ω (otomatik seçilir) |
| Çıkış darbesi | Açık devrede 5 V tepeden tepeye; darbe genişlikleri aralığa ve kabloya göre belirlenir; yakın uç arıza tespiti için 2 ns darbe |
| Kazanç | Her aralık için ayarlı; Manuel çalışma modunda kullanıcı tarafından seçilebilen üç kademe |
| Hız faktörü (VF) | 0,2 ile 0,99 arasında 0,01 adımlarla ayarlanabilir |
| TX sıfırlama (TX null) | Otomatik |
| Ekran ve Güç | |
| Ekran | 256 x 128 piksel grafik LCD, arka aydınlatmalı monokrom, ayarlanabilir kontrast |
| Arka aydınlatma | Tuşa basılmadığında 1 dakika açık kalır |
| Otomatik kapanma | Tuşa basılmadan 5 dakika geçtikten sonra otomatik |
| Pil | 5 adet LR6 (AA) tip pil; mangan alkalin veya nikel metal hidrit hücre |
| Pil ömrü | 14 saate kadar (tipik) |
| Mekanik ve Çevresel | |
| Bağlantı terminalleri | 2 adet 4 mm güvenlik terminali (19 mm aralıklı) |
| Koruma sınıfı | IP54 |
| Gövde malzemesi | ABS |
| Boyutlar | 230 x 115 x 48 mm (9,0 x 4,5 x 2,0 in) |
| Ağırlık | 0,6 kg (1,32 lbs) |
| Çalışma sıcaklığı | -15 °C ile +50 °C arası (5 °F ile 122 °F) |
| Depolama sıcaklığı | -20 °C ile 70 °C arası (-4 °F ile 158 °F) |
| Test Kablosu, Güvenlik ve EMC | |
| Test kablosu | Mini klipsli test kablosu seti (6231-652) – sigortasız |
| Güvenlik | Mini klipsli test kablosu seti / Bed of Nails / BNC adaptörü ile sistem yalnızca güvenlik amaçlı düşük gerilim (safety low voltage) sistemleri için uygundur. CAT IV 150 V / terminaller arası <300 V değeri yalnızca Megger sigortalı test kablosu seti (opsiyonel 1002-015 veya 1006-511) ile kullanıldığında geçerlidir. |
| EMC | BS EN 61326-1 (hafif endüstriyel), tüm bağışıklık testlerinde minimum performans 'B' |
