Megger TDR2000/3 Kablo Arıza Tespit Cihazı – 20 km, Çift Kanallı

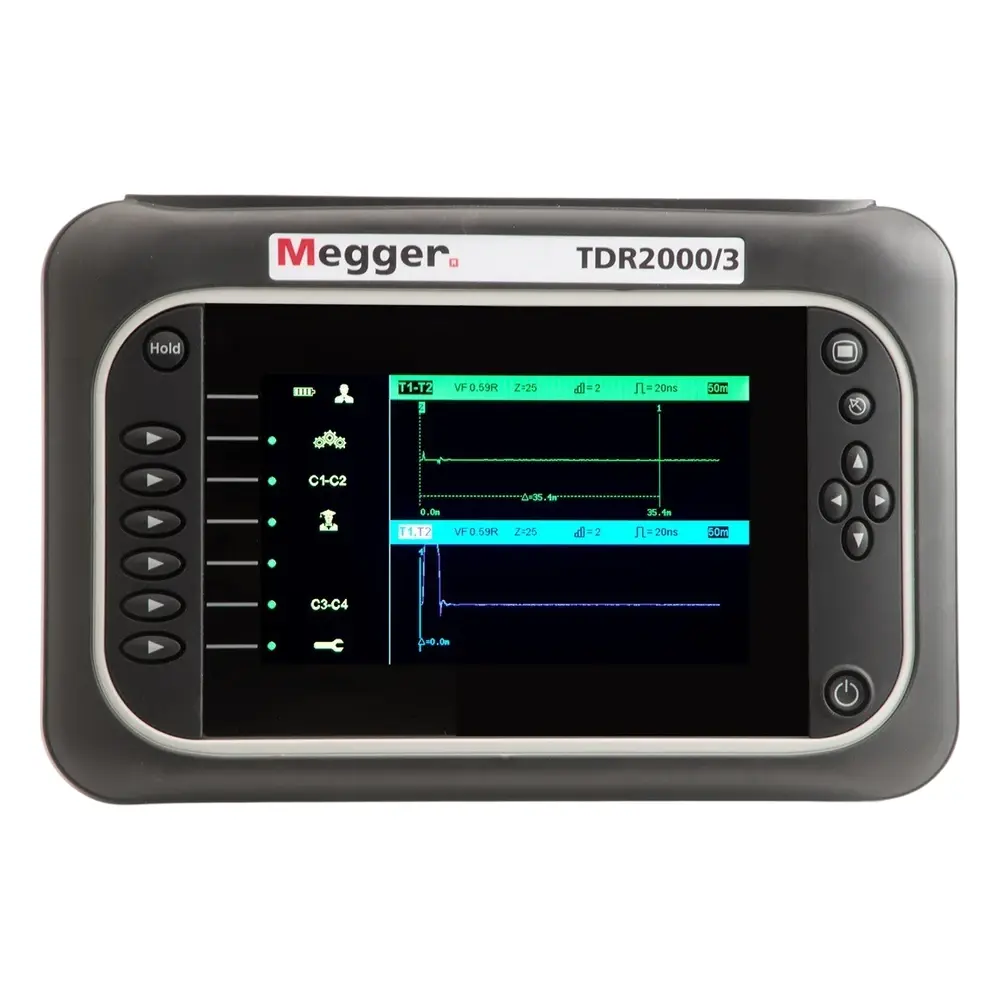

Megger TDR2000/3 Kablo Arıza Tespit Cihazı, metalik kablo çiftlerindeki arızaların yerini bulmak için geliştirilmiş, renkli ekranlı, yüksek çözünürlüklü ve kompakt bir çift kanallı zaman alanı reflektometresidir (TDR). Kablo tipine bağlı olarak 20 km'ye kadar menzil ve 0,1 m minimum çözünürlük sunar.
800 x 480 piksel renkli WVGA ekranı, tek tuşla imleci ilk büyük olaya konumlandıran AutoFind fonksiyonu, çift iz ve çift imleçle iz karşılaştırması, 100 iz hafızası ve USB üzerinden TraceXpert PC yazılımı bağlantısıyla saha işini hızlandırır. Bu standart sürüm 2 çift mini krokodil klipsli test kablosuyla gelir; sigortalı kablolu sürümü TDR2000/3P'dir.
Öne Çıkan Özellikler
- 20 km'ye (65 kft) kadar menzil ve minimum 0,1 m çözünürlük
- Çift kanal, çift iz ve çift imleç ile iz karşılaştırması
- Büyük, yüksek çözünürlüklü 800 x 480 piksel renkli WVGA ekran ve kolay kurulum
- AutoFind: tek tuşla aralığı ve kazancı ayarlar, imleci ilk büyük olaya konumlandırır
- AUTO seçeneği her aralık için kazancı ve darbeyi seçer, çıkış empedansını kabloya eşler; manuel müdahale mümkündür
- Yakın uç arıza tespiti için 2 ns darbe; dahili güç engelleme filtresi
- 100 iz hafızası, USB ile PC bağlantısı ve TraceXpert PC yazılımı
- Li-ion şarjlı pil ile 12 saat tipik çalışma, IP54 çevresel koruma; mesafe metre veya feet olarak
Kullanım Alanları
Tüm metalik kablo çiftlerinde kullanılmak üzere tasarlanan Megger TDR2000/3 Kablo Arıza Tespit Cihazı, telekom TNV-3 devrelerinde ve 150 V CAT IV güç devrelerinde kullanılabilir. Cihaz enerjisiz sistemler için tasarlanmıştır; güç kablolarında, terminaller arası gerilimin 300 V'u aşabileceği durumlarda veya CAT IV sistemlere bağlanırken Megger sigortalı test kabloları kullanılmalıdır.
- Telekom kablolarında (TNV-3 devreleri) arıza mesafesinin belirlenmesi
- Güç kablolarında arıza yeri tespiti (Megger sigortalı test kablolarıyla)
- İki kanal sayesinde iki kablo çiftinin veya iki izin karşılaştırılması
- Saha ölçümlerinin cihazda saklanması ve TraceXpert ile PC'ye aktarılması
- 20 km'ye kadar uzun kablo hatlarında ölçüm
TDR2000/3, TDR2000/3P, TDR2010 ve TDR2050 Arasındaki Farklar
Megger'in teknik veri sayfasına göre TDR2000/3P, TDR2000/3 ile aynı cihazdır; tek fark mini klipsli kabloların yerini 2 çift sigortalı test kablosunun almasıdır. Yani standart sürüm ile 'P' sürümü arasında ekran, menzil, yazılım ve pil açısından hiçbir fark yoktur, yalnızca kutudaki kablolar değişir. TDR2010, TDR2000/3'e iz etiketleme ve ek renk şeması seçenekleri ekler; TDR2050 ise TDR2010'a ek olarak 600 V CAT IV değeri, Step, DDG ve FindEnd fonksiyonlarına sahiptir.
| Özellik | TDR2000/3 | TDR2000/3P | TDR2010 | TDR2050 |
|---|---|---|---|---|
| Kutudaki test kabloları | 2 çift 2 m mini krokodil klipsli | 2 çift 1,5 m sigortalı, geri çekilebilir kılıflı (1006-511) | 2 çift 2 m mini krokodil klipsli | 2 çift 1,5 m sigortalı, geri çekilebilir kılıflı (1006-511) |
| Giriş koruması | 150 V CAT IV veya 300 V CAT III | 150 V CAT IV veya 300 V CAT III | 150 V CAT IV veya 300 V CAT III | 600 V CAT IV |
| İz etiketleme | Yok | Yok | Var (32 karakter) | Var (32 karakter) |
| Renk şemaları | 2 seçilebilir + 1 özel | 2 seçilebilir + 1 özel | 8 seçilebilir + 2 özel | 8 seçilebilir + 2 özel |
| Step TDR, DDG, FindEnd | Yok | Yok | Yok | Var |
| F konnektör | 2 adet | 2 adet | 2 adet | Yok |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 140 Ω + AUTO |
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Menzil | 20 km'ye (65 kft) kadar, kablo tipine bağlı |
| Kanal | Çift kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ±1 piksel |
| Çözünürlük | Aralığın %1'i, minimum 0,1 m |
| Çıkış darbesi | Açık devrede 20 V'a kadar tepeden tepeye; minimum 2 ns |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO |
| Ekran | 800 x 480 piksel renkli WVGA |
| Pil | Li-ion, 12 saat tipik, 6 saat şarj |
| Kutudaki test kabloları | 2 çift 2 m mini krokodil klipsli |
| Giriş koruması | 150 V CAT IV veya 300 V CAT III (IEC61010-1) |
| Boyut / ağırlık | 290 x 190 x 55 mm / 1,7 kg |
| Sipariş kodu | 1007-063 (EU) |
Kutu İçeriği
- TDR2000/3 cihazı
- 2 çift mini klipsli test kablosu (2 m, 4 mm konnektörden mini krokodil klipse)
- İndirme (download) kiti (1003-353)
- Taşıma çantası (1003-217)
- AC-DC şarj cihazı (1003-352)
- Kullanım kılavuzu CD'si
Neden İnovasyonTest?
Megger TDR2000/3 Kablo Arıza Tespit Cihazı siparişinizde İnovasyonTest'ten şu avantajlarla yararlanırsınız:
- Megger yetkili satıcısı İnovasyonTest güvencesi
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- Talep edilirse ek ücretle, iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti
- Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger TDR500/3 Kablo Arıza Tespit Cihazı – 5 km, 0,1 m Çözünürlük
- Sonel TDR 420 Kablo Arıza Tespit ve Düzergah Test cihazı
- SONEL LKZ-720 KABLO YER BULUCU
- Kablo Arıza Tespit Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger TDR2000/3 ne ölçer?
Metalik kablo çiftlerindeki arızaların ve olayların mesafesini zaman alanı reflektometresi yöntemiyle belirler. 20 km'ye kadar menzil, 0,1 m minimum çözünürlük ve çift kanal ölçüm sunar.
TDR2000/3 ile TDR2000/3P arasındaki fark nedir?
Cihazlar aynıdır; fark yalnızca kutudaki test kablolarıdır. TDR2000/3 (1007-063) 2 çift 2 m mini krokodil klipsli kabloyla, TDR2000/3P (1007-067) ise 2 çift 1,5 m geri çekilebilir kılıflı sigortalı kabloyla (1006-511) gelir. Sigortalı kablolar enerjili güç kablolarına güvenli bağlantı içindir.
TDR2000/3, TDR2010 ve TDR2050'den nasıl ayrılır?
TDR2010, TDR2000/3'e ek olarak iz etiketleme ve ek renk şemaları sunar. TDR2050 ise bunlara ek olarak 600 V CAT IV değeri, Step, DDG ve FindEnd fonksiyonlarına sahiptir. TDR2000/3'te bu ek özellikler bulunmaz.
TDR2000/3 enerjili kablolarda kullanılabilir mi?
Giriş koruması IEC61010-1'e göre 150 V CAT IV veya 300 V CAT III'tür. Cihaz enerjisiz sistemler için tasarlanmıştır; güç kablolarında, terminaller arası gerilim 300 V'u aşabilecekse veya CAT IV sistemlere bağlanırken Megger sigortalı test kabloları kullanılmalıdır.
Ölçümler bilgisayara aktarılabilir mi?
Evet. Cihazda 100 iz hafızası bulunur; izler USB bağlantısı ve TraceXpert PC yazılımı ile bilgisayara aktarılabilir. Kutuda indirme kiti (1003-353) yer alır.
Garanti ve kalibrasyon hizmeti var mı?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti sunulur.
| Ölçüm | |
|---|---|
| Menzil | 20000 m'ye (20 km / 65 kft) kadar, minimum 0,1 m çözünürlük (maksimum menzil kablo tipine bağlıdır) |
| Ölçüm aralıkları (m / ft / ns) | 10 m / 30 ft / 125 ns; 25 m / 80 ft / 250 ns; 50 m / 160 ft / 500 ns; 100 m / 320 ft / 1000 ns; 250 m / 800 ft / 2500 ns; 500 m / 1600 ft / 5000 ns; 1000 m / 3200 ft / 10000 ns; 2500 m / 8000 ft / 25000 ns; 5000 m / 16000 ft / 50000 ns; 10000 m / 32500 ft / 100000 ns; 20000 m / 65000 ft / 200000 ns |
| Kanal sayısı | Çift kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ±1 piksel (yalnızca gösterilen imleç konumu için; hız faktörünün doğru girilmesi koşuluyla) |
| Çözünürlük | Aralığın %1'i |
| Çıkış darbesi | Açık devrede 20 V'a kadar tepeden tepeye. Darbe genişlikleri aralığa, kabloya ve kullanılan modele göre belirlenir. |
| Minimum darbe genişliği | 2 ns |
| Kazanç | Her aralık için ayarlı; Manuel çalışma modunda kullanıcı tarafından seçilebilen kademeler |
| Hız faktörü (VF) | 0,2 ile 0,99 arasında 0,01 adımlarla ayarlanabilir |
| TX sıfırlama (TX null) | Otomatik |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO |
| Güç engelleme filtresi (power blocking filter) | Dahili |
| Ekran, Hafıza ve Bağlantı | |
| Ekran | 800 x 480 piksel renkli grafik LCD (WVGA), dış ortamda okunabilir; sürekli arka aydınlatma (ayarlanabilir parlaklık) |
| Renk şemaları | Seçilebilir x2 (Default, Outdoor), Özel x1 |
| İz etiketleme (Trace Tagging) | Yok (yalnızca TDR2010/TDR2050'de) |
| İz hafızası | 100 dahili iz hafızası |
| PC bağlantısı | USB; TraceXpert PC yazılımı |
| Güç | |
| Otomatik kapanma | Kullanıcı tarafından programlanabilir zamanlayıcı: 1, 5, 10 dakika veya hiçbir zaman |
| Pil | Li-ion şarj edilebilir pil |
| Şarj süresi | 0 °C ile 40 °C arasında 6 saat |
| Pil ömrü | 12 saat (tipik) |
| Mekanik ve Çevresel | |
| Bağlantılar | 4 adet 4 mm güvenlik terminali ve 2 adet F konnektör |
| Test kabloları | 2 çift, 2 m uzunluğunda, 4 mm korumalı konnektörden mini krokodil klipse |
| Koruma sınıfı | IP54 |
| Gövde malzemesi | ABS |
| Boyutlar | 290 mm (11,4 in) x 190 mm (7,5 in) x 55 mm (2,2 in) |
| Ağırlık | 1,7 kg (3,8 lbs) |
| Çalışma sıcaklığı | -15 °C ile +50 °C arası (5 °F ile 122 °F) |
| Depolama sıcaklığı | -20 °C ile 70 °C arası (-4 °F ile 158 °F) |
| Güvenlik ve Standartlar | |
| Giriş koruması | 150 V CAT IV (IEC61010-1); 150 V CAT IV veya 300 V CAT III. Enerjisiz sistemler için tasarlanmıştır; güç kablolarında, terminaller arası gerilim 300 V'u aşabilecekse veya CAT IV sistemlere bağlanırken Megger sigortalı test kabloları kullanılmalıdır. |
| EMC | BS EN 61326-1 (hafif endüstriyel), tüm bağışıklık testlerinde minimum performans 'B' |
| Standartlar | EN60950-1, EN61010-1, UN38.3, EN62133 |
