Megger TDR2000/3P Kablo Arıza Tespit Cihazı – 20 km, Çift Kanallı, Sigortalı Kablolu

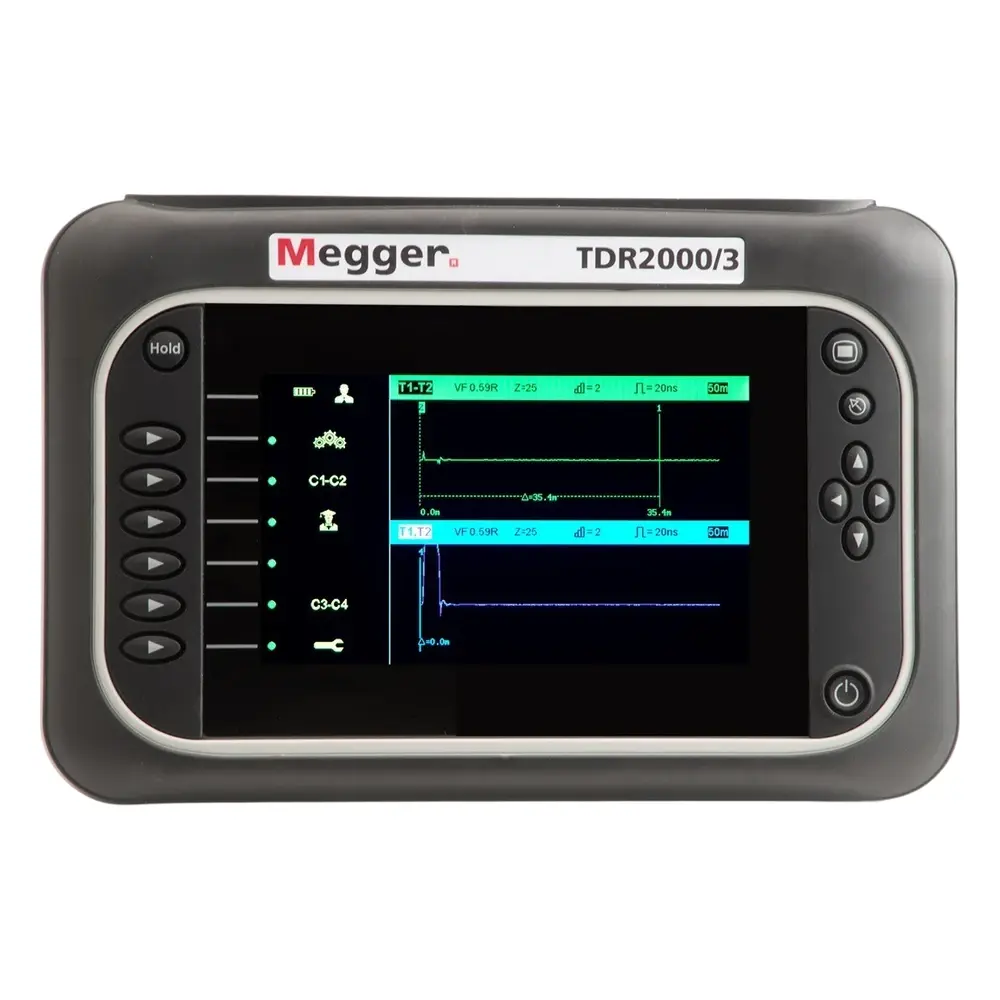

Megger TDR2000/3P Kablo Arıza Tespit Cihazı, TDR2000/3 ile aynı çift kanallı, renkli ekranlı zaman alanı reflektometresinin sigortalı test kablolarıyla gelen sürümüdür. Kablo tipine bağlı olarak 20 km'ye kadar menzil ve 0,1 m minimum çözünürlükle metalik kablo çiftlerindeki arızaların yerini belirler.
Megger'in teknik veri sayfasına göre TDR2000/3P, mini klipsli kabloların yerini 2 çift sigortalı test kablosunun aldığı TDR2000/3'tür. Bu kablolar enerjili güç kablolarına güvenli bağlantı sağlar; ekran, yazılım, pil ve ölçüm özellikleri ise TDR2000/3 ile birebir aynıdır.
Öne Çıkan Özellikler
- Kutudan çıkan 2 çift 1,5 m geri çekilebilir kılıflı sigortalı test kablosu (1006-511)
- 20 km'ye (65 kft) kadar menzil ve minimum 0,1 m çözünürlük
- Çift kanal, çift iz ve çift imleç ile iz karşılaştırması
- Büyük, yüksek çözünürlüklü 800 x 480 piksel renkli WVGA ekran ve kolay kurulum
- AutoFind: tek tuşla aralığı ve kazancı ayarlar, imleci ilk büyük olaya konumlandırır
- Yakın uç arıza tespiti için 2 ns darbe; dahili güç engelleme filtresi
- 100 iz hafızası, USB ile PC bağlantısı ve TraceXpert PC yazılımı
- Li-ion şarjlı pil ile 12 saat tipik çalışma, IP54 çevresel koruma; mesafe metre veya feet olarak
Kullanım Alanları
Megger TDR2000/3P Kablo Arıza Tespit Cihazı, tüm metalik kablo çiftlerinde ve telekom TNV-3 devrelerinde kullanılabilir. Sigortalı kablolar kutudan çıktığı için 150 V CAT IV güç devrelerinde ek aksesuara gerek kalmadan ölçüm yapılabilir; terminaller arası gerilim 300 V'u aşarsa sigortalı kabloların kullanılması zorunludur.
- Enerjili alçak gerilim güç kablolarında arıza mesafesinin belirlenmesi
- Telekom kablolarında (TNV-3 devreleri) arıza tespiti
- İki kanal sayesinde iki kablo çiftinin veya iki izin karşılaştırılması
- Saha ölçümlerinin cihazda saklanması ve TraceXpert ile PC'ye aktarılması
- 20 km'ye kadar uzun kablo hatlarında ölçüm
TDR2000/3, TDR2000/3P, TDR2010 ve TDR2050 Arasındaki Farklar
Megger'in teknik veri sayfasına göre TDR2000/3P, TDR2000/3 ile aynı cihazdır; tek fark mini klipsli kabloların yerini 2 çift sigortalı test kablosunun almasıdır. Yani standart sürüm ile 'P' sürümü arasında ekran, menzil, yazılım ve pil açısından hiçbir fark yoktur, yalnızca kutudaki kablolar değişir. TDR2010, TDR2000/3'e iz etiketleme ve ek renk şeması seçenekleri ekler; TDR2050 ise TDR2010'a ek olarak 600 V CAT IV değeri, Step, DDG ve FindEnd fonksiyonlarına sahiptir.
| Özellik | TDR2000/3 | TDR2000/3P | TDR2010 | TDR2050 |
|---|---|---|---|---|
| Kutudaki test kabloları | 2 çift 2 m mini krokodil klipsli | 2 çift 1,5 m sigortalı, geri çekilebilir kılıflı (1006-511) | 2 çift 2 m mini krokodil klipsli | 2 çift 1,5 m sigortalı, geri çekilebilir kılıflı (1006-511) |
| Giriş koruması | 150 V CAT IV veya 300 V CAT III | 150 V CAT IV veya 300 V CAT III | 150 V CAT IV veya 300 V CAT III | 600 V CAT IV |
| İz etiketleme | Yok | Yok | Var (32 karakter) | Var (32 karakter) |
| Renk şemaları | 2 seçilebilir + 1 özel | 2 seçilebilir + 1 özel | 8 seçilebilir + 2 özel | 8 seçilebilir + 2 özel |
| Step TDR, DDG, FindEnd | Yok | Yok | Yok | Var |
| F konnektör | 2 adet | 2 adet | 2 adet | Yok |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 140 Ω + AUTO |
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Menzil | 20 km'ye (65 kft) kadar, kablo tipine bağlı |
| Kanal | Çift kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ±1 piksel |
| Çözünürlük | Aralığın %1'i, minimum 0,1 m |
| Çıkış darbesi | Açık devrede 20 V'a kadar tepeden tepeye; minimum 2 ns |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO |
| Ekran | 800 x 480 piksel renkli WVGA |
| Pil | Li-ion, 12 saat tipik, 6 saat şarj |
| Kutudaki test kabloları | 2 çift 1,5 m sigortalı, geri çekilebilir kılıflı (1006-511) |
| Giriş koruması | 150 V CAT IV veya 300 V CAT III (IEC61010-1) |
| Boyut / ağırlık | 290 x 190 x 55 mm / 1,7 kg |
| Sipariş kodu | 1007-067 (EU) |
Kutu İçeriği
- TDR2000/3P cihazı
- Geri çekilebilir kılıflı sigortalı test kablosu, 2 çift (1006-511)
- İndirme (download) kiti (1003-353)
- Taşıma çantası (1003-217)
- AC-DC şarj cihazı (1003-352)
- Kullanım kılavuzu CD'si
Neden İnovasyonTest?
Megger TDR2000/3P Kablo Arıza Tespit Cihazı siparişinizde İnovasyonTest'ten şu avantajlarla yararlanırsınız:
- Megger yetkili satıcısı İnovasyonTest güvencesi
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- Talep edilirse ek ücretle, iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti
- Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger TDR500/3 Kablo Arıza Tespit Cihazı – 5 km, 0,1 m Çözünürlük
- Sonel TDR 420 Kablo Arıza Tespit ve Düzergah Test cihazı
- SONEL LKZ-720 KABLO YER BULUCU
- Kablo Arıza Tespit Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
TDR2000/3P'yi standart TDR2000/3'ten ayıran nedir?
TDR2000/3P, TDR2000/3 ile aynı cihazdır; mini klipsli kablolar yerine 2 çift sigortalı test kablosuyla gelir. Bu kablolar enerjili güç kablolarına güvenli bağlantı sağlar. Menzil, ekran, hafıza ve pil özellikleri aynıdır.
TDR2000/3P'nin kutusundaki test kabloları nelerdir?
2 çift, 1,5 m uzunluğunda geri çekilebilir kılıflı sigortalı test kablosu (1006-511). Standart TDR2000/3 ise 2 çift 2 m mini krokodil klipsli kabloyla gelir.
TDR2000/3P hangi gerilimlerde kullanılabilir?
Giriş koruması IEC61010-1'e göre 150 V CAT IV veya 300 V CAT III'tür. Terminaller arası gerilim 300 V'u aşarsa sigortalı kablolar kullanılmalıdır; TDR2000/3P'de bu kablolar kutudan çıkar. Telekom TNV-3 devrelerinde de kullanılabilir.
TDR2000/3P ile TDR2050 arasındaki fark nedir?
Her ikisi de sigortalı test kablolarıyla gelir. TDR2050 ek olarak 600 V CAT IV giriş korumasına, Step, DDG, FindEnd ve iz etiketleme fonksiyonlarına ve 8 + 2 renk şemasına sahiptir. TDR2000/3P'nin giriş koruması 150 V CAT IV veya 300 V CAT III'tür ve iki F konnektörü bulunur.
Kutuda neler var?
TDR2000/3P cihazı, 2 çift sigortalı test kablosu (1006-511), indirme kiti (1003-353), taşıma çantası (1003-217), AC-DC şarj cihazı (1003-352) ve kullanım kılavuzu CD'si.
Garanti ve kalibrasyon hizmeti var mı?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti sunulur.
| Ölçüm | |
|---|---|
| Menzil | 20000 m'ye (20 km / 65 kft) kadar, minimum 0,1 m çözünürlük (maksimum menzil kablo tipine bağlıdır) |
| Ölçüm aralıkları (m / ft / ns) | 10 m / 30 ft / 125 ns; 25 m / 80 ft / 250 ns; 50 m / 160 ft / 500 ns; 100 m / 320 ft / 1000 ns; 250 m / 800 ft / 2500 ns; 500 m / 1600 ft / 5000 ns; 1000 m / 3200 ft / 10000 ns; 2500 m / 8000 ft / 25000 ns; 5000 m / 16000 ft / 50000 ns; 10000 m / 32500 ft / 100000 ns; 20000 m / 65000 ft / 200000 ns |
| Kanal sayısı | Çift kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ±1 piksel (yalnızca gösterilen imleç konumu için; hız faktörünün doğru girilmesi koşuluyla) |
| Çözünürlük | Aralığın %1'i |
| Çıkış darbesi | Açık devrede 20 V'a kadar tepeden tepeye. Darbe genişlikleri aralığa, kabloya ve kullanılan modele göre belirlenir. |
| Minimum darbe genişliği | 2 ns |
| Kazanç | Her aralık için ayarlı; Manuel çalışma modunda kullanıcı tarafından seçilebilen kademeler |
| Hız faktörü (VF) | 0,2 ile 0,99 arasında 0,01 adımlarla ayarlanabilir |
| TX sıfırlama (TX null) | Otomatik |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO |
| Güç engelleme filtresi (power blocking filter) | Dahili |
| Ekran, Hafıza ve Bağlantı | |
| Ekran | 800 x 480 piksel renkli grafik LCD (WVGA), dış ortamda okunabilir; sürekli arka aydınlatma (ayarlanabilir parlaklık) |
| Renk şemaları | Seçilebilir x2 (Default, Outdoor), Özel x1 |
| İz etiketleme (Trace Tagging) | Yok |
| İz hafızası | 100 dahili iz hafızası |
| PC bağlantısı | USB; TraceXpert PC yazılımı |
| Güç | |
| Otomatik kapanma | Kullanıcı tarafından programlanabilir zamanlayıcı: 1, 5, 10 dakika veya hiçbir zaman |
| Pil | Li-ion şarj edilebilir pil |
| Şarj süresi | 0 °C ile 40 °C arasında 6 saat |
| Pil ömrü | 12 saat (tipik) |
| Mekanik ve Çevresel | |
| Bağlantılar | 4 adet 4 mm güvenlik terminali ve 2 adet F konnektör |
| Test kabloları | 2 çift, 1,5 m uzunluğunda geri çekilebilir kılıflı sigortalı kablo (1006-511) |
| Koruma sınıfı | IP54 |
| Gövde malzemesi | ABS |
| Boyutlar | 290 mm (11,4 in) x 190 mm (7,5 in) x 55 mm (2,2 in) |
| Ağırlık | 1,7 kg (3,8 lbs) |
| Çalışma sıcaklığı | -15 °C ile +50 °C arası (5 °F ile 122 °F) |
| Depolama sıcaklığı | -20 °C ile 70 °C arası (-4 °F ile 158 °F) |
| Güvenlik ve Standartlar | |
| Giriş koruması | 150 V CAT IV (IEC61010-1); 150 V CAT IV veya 300 V CAT III. Terminaller arası gerilim 300 V'u aşarsa sigortalı kablolar kullanılmalıdır. |
| EMC | BS EN 61326-1 (hafif endüstriyel), tüm bağışıklık testlerinde minimum performans 'B' |
| Standartlar | EN60950-1, EN61010-1, UN38.3, EN62133 |
