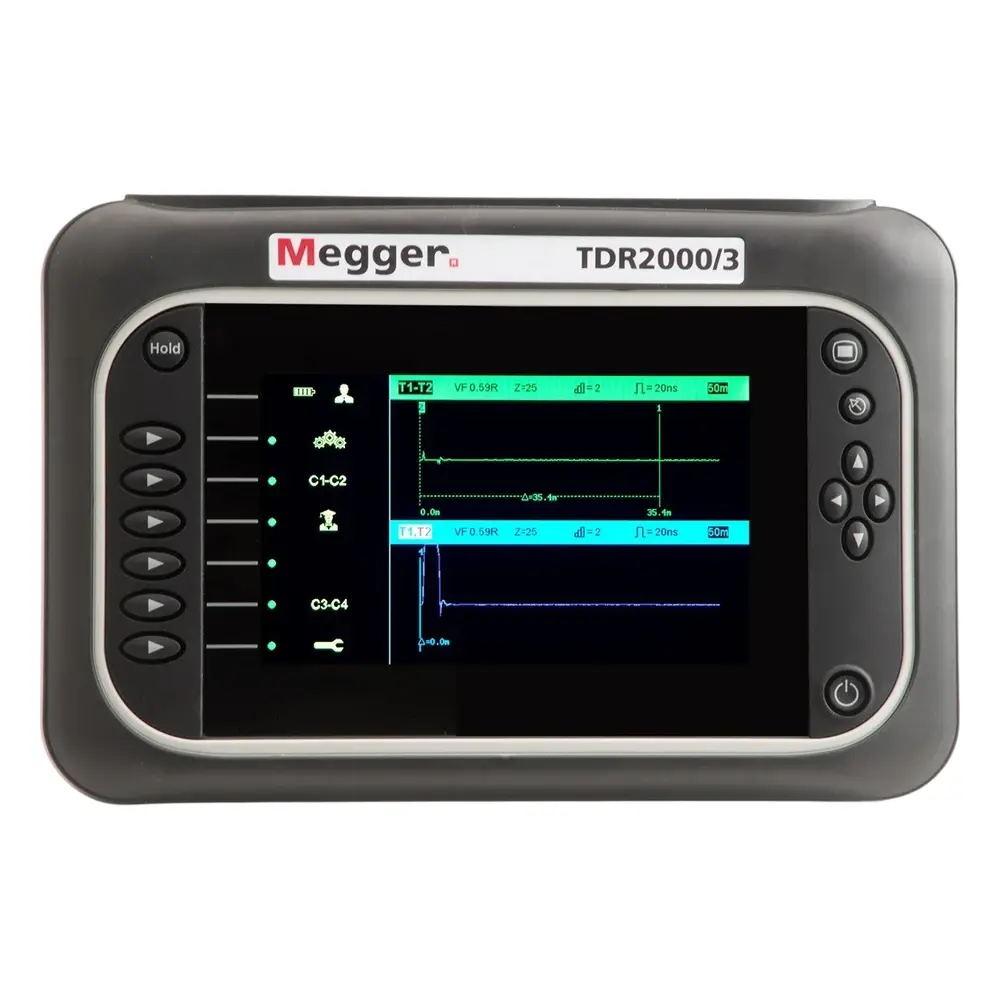

Megger TDR2010 Kablo Arıza Tespit Cihazı – 20 km, Çift Kanallı, İz Etiketleme
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger TDR2010 Kablo Arıza Tespit Cihazı – 20 km, Çift Kanallı, İz Etiketleme
Megger TDR2010 Kablo Arıza Tespit Cihazı, metalik kablo çiftlerindeki arızaların yerini bulmak için tasarlanmış, renkli ekranlı ve çift kanallı gelişmiş bir zaman alanı reflektometresidir (TDR). Kablo tipine bağlı olarak 20 km'ye kadar menzil, 0,1 m minimum çözünürlük ve 100 iz hafızası sunar.
Megger'in teknik veri sayfasına göre TDR2010, TDR2000/3 ile aynıdır; buna ek olarak her ize 32 karaktere kadar ad kaydeden iz etiketleme (Trace Tagging) ve genişletilmiş renk şeması seçenekleri sunar. Kayıtlı ölçümleri kablo veya lokasyon adıyla saklamak isteyen ekipler için uygundur.
Öne Çıkan Özellikler
- İz etiketleme: her ize büyük harflerden (aksanlı harfler dahil) oluşan 32 karaktere kadar ad kaydı
- Default ve Outdoor'a ek 6 hazır renk şeması ile toplam 8 seçilebilir şema ve 7 ekran öğesine kadar ayarlanabilen 2 özel şema yuvası
- 20 km'ye (65 kft) kadar menzil ve minimum 0,1 m çözünürlük
- Çift kanal, çift iz ve çift imleç ile iz karşılaştırması
- AutoFind: tek tuşla aralığı ve kazancı ayarlar, imleci ilk büyük olaya konumlandırır
- Yakın uç arıza tespiti için 2 ns darbe; dahili güç engelleme filtresi
- 100 iz hafızası, USB ile PC bağlantısı ve TraceXpert PC yazılımı
- Li-ion şarjlı pil ile 12 saat tipik çalışma, IP54 çevresel koruma; mesafe metre veya feet olarak
Kullanım Alanları
Tüm metalik kablo çiftlerinde kullanılmak üzere tasarlanan Megger TDR2010 Kablo Arıza Tespit Cihazı, telekom TNV-3 devrelerinde ve 150 V CAT IV güç devrelerinde kullanılabilir. Kutuda mini klipsli kablolar bulunur; güç kablolarında ve terminaller arası 300 V üzerindeki gerilimlerde sigortalı test kabloları kullanılmalıdır.
- Telekom kablolarında (TNV-3 devreleri) arıza mesafesinin belirlenmesi
- Güç kablolarında arıza yeri tespiti (sigortalı test kablolarıyla)
- Çok sayıda ölçümün kablo veya lokasyon adıyla etiketlenerek saklanması
- İki kanalla iki kablo çiftinin veya iki izin karşılaştırılması
- Ölçümlerin USB ve TraceXpert ile PC'ye aktarılması
TDR2000/3, TDR2000/3P, TDR2010 ve TDR2050 Arasındaki Farklar
Megger'in teknik veri sayfasına göre TDR2000/3P, TDR2000/3 ile aynı cihazdır; tek fark mini klipsli kabloların yerini 2 çift sigortalı test kablosunun almasıdır. Yani standart sürüm ile 'P' sürümü arasında ekran, menzil, yazılım ve pil açısından hiçbir fark yoktur, yalnızca kutudaki kablolar değişir. TDR2010, TDR2000/3'e iz etiketleme ve ek renk şeması seçenekleri ekler; TDR2050 ise TDR2010'a ek olarak 600 V CAT IV değeri, Step, DDG ve FindEnd fonksiyonlarına sahiptir.
| Özellik | TDR2000/3 | TDR2000/3P | TDR2010 | TDR2050 |
|---|---|---|---|---|
| Kutudaki test kabloları | 2 çift 2 m mini krokodil klipsli | 2 çift 1,5 m sigortalı, geri çekilebilir kılıflı (1006-511) | 2 çift 2 m mini krokodil klipsli | 2 çift 1,5 m sigortalı, geri çekilebilir kılıflı (1006-511) |
| Giriş koruması | 150 V CAT IV veya 300 V CAT III | 150 V CAT IV veya 300 V CAT III | 150 V CAT IV veya 300 V CAT III | 600 V CAT IV |
| İz etiketleme | Yok | Yok | Var (32 karakter) | Var (32 karakter) |
| Renk şemaları | 2 seçilebilir + 1 özel | 2 seçilebilir + 1 özel | 8 seçilebilir + 2 özel | 8 seçilebilir + 2 özel |
| Step TDR, DDG, FindEnd | Yok | Yok | Yok | Var |
| F konnektör | 2 adet | 2 adet | 2 adet | Yok |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 125 Ω + AUTO | 25, 50, 75, 100, 140 Ω + AUTO |
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Menzil | 20 km'ye (65 kft) kadar, kablo tipine bağlı |
| Kanal | Çift kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ±1 piksel |
| Çözünürlük | Aralığın %1'i, minimum 0,1 m |
| Çıkış darbesi | Açık devrede 20 V'a kadar tepeden tepeye; minimum 2 ns |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO |
| Ekran | 800 x 480 piksel renkli WVGA |
| Pil | Li-ion, 12 saat tipik, 6 saat şarj |
| İz etiketleme | 32 karakter |
| Renk şemaları | 8 seçilebilir + 2 özel |
| Kutudaki test kabloları | 2 çift 2 m mini krokodil klipsli |
| Giriş koruması | 150 V CAT IV veya 300 V CAT III (IEC61010-1) |
| Boyut / ağırlık | 290 x 190 x 55 mm / 1,7 kg |
| Sipariş kodu | 1007-079 (EU) |
Kutu İçeriği
- TDR2010 cihazı
- 2 çift mini klipsli test kablosu (2 m)
- İndirme (download) kiti (1003-353)
- Taşıma çantası (1003-217)
- AC-DC şarj cihazı (1003-352)
- Kullanım kılavuzu CD'si
Neden İnovasyonTest?
Megger TDR2010 Kablo Arıza Tespit Cihazı siparişinizde İnovasyonTest'ten şu avantajlarla yararlanırsınız:
- Megger yetkili satıcısı İnovasyonTest güvencesi
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- Talep edilirse ek ücretle, iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti
- Hafta içi 09:00–17:00 arasında WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger TDR500/3 Kablo Arıza Tespit Cihazı – 5 km, 0,1 m Çözünürlük
- Sonel TDR 420 Kablo Arıza Tespit ve Düzergah Test cihazı
- SONEL LKZ-720 KABLO YER BULUCU
- Kablo Arıza Tespit Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger TDR2010 ne işe yarar?
Metalik kablo çiftlerindeki arızaların ve olayların mesafesini zaman alanı reflektometresi yöntemiyle belirler. Çift kanallıdır; 20 km'ye kadar menzil, 0,1 m minimum çözünürlük ve 100 iz hafızası sunar.
TDR2010 ile TDR2000/3 arasındaki fark nedir?
Teknik veri sayfasına göre TDR2010, TDR2000/3 ile aynıdır; ek olarak iz etiketleme (32 karakter) ve ek renk şeması seçenekleri (8 seçilebilir + 2 özel) sunar. Kutudaki test kabloları her iki modelde de 2 çift mini krokodil klipslidir.
TDR2010 ile TDR2050 arasındaki fark nedir?
TDR2050, TDR2010'a ek olarak 600 V CAT IV giriş koruması, Step, DDG ve FindEnd fonksiyonlarına sahiptir ve 2 çift sigortalı test kablosuyla gelir. TDR2050'de F konnektör bulunmaz; TDR2010'da iki F konnektör vardır.
TDR2010 enerjili güç kablolarında kullanılabilir mi?
Giriş koruması 150 V CAT IV veya 300 V CAT III'tür. Güç kablolarında ve terminaller arası gerilimin 300 V'u aştığı durumlarda sigortalı test kabloları kullanılmalıdır; TDR2010 kutusunda mini klipsli kablolar bulunur.
İz etiketleme ne sağlar?
Kaydedilen her ize büyük harflerden (aksanlı harfler dahil) oluşan 32 karaktere kadar bir ad eklenir. Böylece 100 iz hafızasındaki ölçümler adlarıyla ayırt edilir ve TraceXpert yazılımıyla PC'ye aktarılabilir.
Garanti ve kalibrasyon hizmeti var mı?
Megger yetkili satıcısı İnovasyonTest'ten alınan cihaz 24 ay garantilidir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla ek ücretle TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti sunulur.
| Ölçüm | |
|---|---|
| Menzil | 20000 m'ye (20 km / 65 kft) kadar, minimum 0,1 m çözünürlük (maksimum menzil kablo tipine bağlıdır) |
| Ölçüm aralıkları (m / ft / ns) | 10 m / 30 ft / 125 ns; 25 m / 80 ft / 250 ns; 50 m / 160 ft / 500 ns; 100 m / 320 ft / 1000 ns; 250 m / 800 ft / 2500 ns; 500 m / 1600 ft / 5000 ns; 1000 m / 3200 ft / 10000 ns; 2500 m / 8000 ft / 25000 ns; 5000 m / 16000 ft / 50000 ns; 10000 m / 32500 ft / 100000 ns; 20000 m / 65000 ft / 200000 ns |
| Kanal sayısı | Çift kanal |
| Doğruluk | 0,67 VF'de aralığın ±%1'i ±1 piksel (yalnızca gösterilen imleç konumu için; hız faktörünün doğru girilmesi koşuluyla) |
| Çözünürlük | Aralığın %1'i |
| Çıkış darbesi | Açık devrede 20 V'a kadar tepeden tepeye. Darbe genişlikleri aralığa, kabloya ve kullanılan modele göre belirlenir. |
| Minimum darbe genişliği | 2 ns |
| Kazanç | Her aralık için ayarlı; Manuel çalışma modunda kullanıcı tarafından seçilebilen kademeler |
| Hız faktörü (VF) | 0,2 ile 0,99 arasında 0,01 adımlarla ayarlanabilir |
| TX sıfırlama (TX null) | Otomatik |
| Kablo empedansı | 25, 50, 75, 100, 125 Ω + AUTO |
| Güç engelleme filtresi (power blocking filter) | Dahili |
| Ekran, Hafıza ve Bağlantı | |
| Ekran | 800 x 480 piksel renkli grafik LCD (WVGA), dış ortamda okunabilir; sürekli arka aydınlatma (ayarlanabilir parlaklık) |
| Renk şemaları | Seçilebilir x8, Özel x2 |
| İz etiketleme (Trace Tagging) | Büyük harflerden (aksanlı harfler dahil) seçilen 32 karakter |
| İz hafızası | 100 dahili iz hafızası |
| PC bağlantısı | USB; TraceXpert PC yazılımı |
| Güç | |
| Otomatik kapanma | Kullanıcı tarafından programlanabilir zamanlayıcı: 1, 5, 10 dakika veya hiçbir zaman |
| Pil | Li-ion şarj edilebilir pil |
| Şarj süresi | 0 °C ile 40 °C arasında 6 saat |
| Pil ömrü | 12 saat (tipik) |
| Mekanik ve Çevresel | |
| Bağlantılar | 4 adet 4 mm güvenlik terminali ve 2 adet F konnektör |
| Test kabloları | 2 çift, 2 m uzunluğunda, 4 mm korumalı konnektörden mini krokodil klipse |
| Koruma sınıfı | IP54 |
| Gövde malzemesi | ABS |
| Boyutlar | 290 mm (11,4 in) x 190 mm (7,5 in) x 55 mm (2,2 in) |
| Ağırlık | 1,7 kg (3,8 lbs) |
| Çalışma sıcaklığı | -15 °C ile +50 °C arası (5 °F ile 122 °F) |
| Depolama sıcaklığı | -20 °C ile 70 °C arası (-4 °F ile 158 °F) |
| Güvenlik ve Standartlar | |
| Giriş koruması | 150 V CAT IV (IEC61010-1); 150 V CAT IV veya 300 V CAT III. Güç kablolarında / terminaller arası 300 V üzerinde sigortalı kablolar kullanılmalıdır. |
| EMC | BS EN 61326-1 (hafif endüstriyel), tüm bağışıklık testlerinde minimum performans 'B' |
| Standartlar | EN60950-1, EN61010-1, UN38.3, EN62133 |
