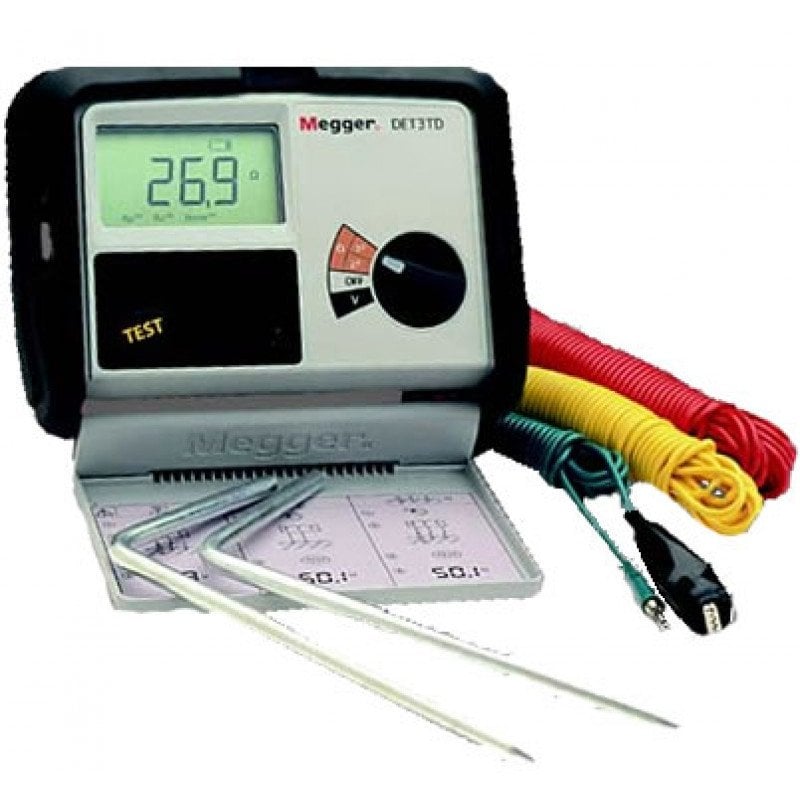

Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)

Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)

Megger DET3TD Toprak Direnci Ölçüm Cihazı, temel topraklama ölçümleri için geliştirilmiş, 2 ve 3 uçlu test yapabilen dijital bir toprak megeridir. Mikroişlemci kontrollü yapısı, 0,01 Ω'dan 2000 Ω'a kadar otomatik kademeli direnç ölçümü, 25 V veya 50 V seçilebilir test gerilimi ve tek tuşla kullanımıyla elektrikçiler, taahhüt firmaları ve tesis bakım ekipleri için sahada hızlı sonuç verir. Cihaz test kabloları, kazıklar ve sağlam taşıma çantasıyla eksiksiz bir set olarak gelir.

Öne Çıkan Özellikler

• 2 ve 3 uçlu topraklama direnci ölçümü, 0,01 – 2000 Ω otomatik kademe
• %2 ±3 dijit doğruluk (2 ve 3 uçlu ölçümde)
• Kullanıcı seçimli 25 V veya 50 V test gerilimi (fabrika ayarı 50 V); tarım ortamlarında kullanıma uygun
• 128 Hz test frekansı ve 40 V tepeden tepeye gürültü bastırma ile parazitli ortamlarda ölçüm
• C kazığı, P kazığı ve gürültünün otomatik kontrolü; net uyarı ve hata göstergeleri ölçüm süresini kısaltır
• Toprak gerilimini (0 – 100 V) ölçen dahili voltmetre ile kullanıcı güvenliği
• Ortam ışığında okunabilen geniş LCD ekran
• IP54 koruma, CAT IV 100 V güvenlik; 8 adet AA pil ile 3 saat / 700 ardışık test

Kullanım Alanları

Megger DET3TD Toprak Direnci Ölçüm Cihazı, karmaşık ayarlar gerektirmeden topraklama direncini doğrulamak isteyen ekipler için uygundur. Otomatik kazık ve gürültü kontrolü, hatalı bağlantı veya parazit durumunda kullanıcıyı uyararak ölçümün güvenilirliğini artırır. Tipik uygulamalar:

• Konut, ticari bina ve sanayi tesislerinde topraklama elektrodu direnç ölçümü
• Yeni elektrik tesislerinde kabul ve devreye alma ölçümleri
• Mevcut tesislerde periyodik topraklama kontrolleri
• Tarım ortamlarında 25 V test gerilimiyle ölçüm
• Dağıtım panosu ve trafo topraklamalarının kontrolü

Teknik Özellikler Özeti

Kutu İçeriği

• DET3TD ana ünite
• 3 adet test kablosu
• 2 adet test kazığı
• Piller
• Kalibrasyon sertifikası
• Polipropilen sert taşıma çantası
• Kullanım kılavuzu CD'si

Daha kapsamlı saha çalışmaları için opsiyonel Megger topraklama test kiti (ETK) ayrıca temin edilebilir.

DET3TD ile 3 Uçlu Ölçümde Kablo Seti, Kazık Direnci ve Test Gerilimi Seçimi

Megger DET3TD Toprak Direnci Ölçüm Cihazı, 3 kablolu test için hazır bir setle gelir: 15 m kırmızı, 10 m sarı ve 4 m yeşil kablodan oluşan test kablosu seti ile 200 mm uzunluğunda, 8 mm çaplı iki adet test kazığı. Ölçüm sonucunun güvenilirliği, akım (C) ve gerilim (P) kazıklarının toprakla yaptığı temasın direncine de bağlıdır.

• Maksimum prob direnci: 50 V çıkış geriliminde Rp ve Rc sınırı 100 kΩ'dur. 25 V'ta bu sınırlar 50 kΩ'a, 18 Ω kademesinde 0,01 Ω çözünürlük için ise 5 kΩ'a düşer. Bu nedenle kazık direncinin yüksek olduğu zeminlerde 50 V test gerilimi daha geniş çalışma payı sağlar.
• Test akımı: Cihazın test akımı 450 mA veya 4,5 mA'dir.
• 2 uçlu kullanım: Temel gereksinimler için dijital toprak testinin yanında bağlantı (bond) testi de yapılabilir.
• Uzun mesafeli ölçümler: Daha geniş sahalar için ETK30, ETK50 ve ETK100 kablo makarası kitleri, cihaz doğrulaması için kalibrasyon kontrol kutusu (1000-435) opsiyonel olarak sunulur.

Neden İnovasyonTest?

• Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
• 24 ay garanti
• Stoktaki ürünlerde aynı gün kargo
• 5.000 TL üzeri siparişlerde ücretsiz kargo
• Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
• TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
• Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
• Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi

İlgili Ürünler

• Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
• UNI-T UT278A+ Toprak Megeri Pens Metre
• Kyoritsu KEW 4106 4 Kutuplu Topraklama ve Toprak Özgül Direnci Ölçüm Cihazı
• Topraklama Test Cihazları
• Megger Ürünleri

Sıkça Sorulan Sorular

Megger DET3TD ne işe yarar?

DET3TD, topraklama elektrotlarının ve topraklama tesislerinin direncini 2 ve 3 uçlu yöntemle 0,01 Ω ile 2000 Ω arasında ölçen dijital bir toprak direnci ölçüm cihazıdır. Dahili voltmetresiyle 0 – 100 V aralığında toprak gerilimini de ölçer.

DET3TD ile DET3TC arasındaki fark nedir?

İki model de 2 ve 3 uçlu ölçüm, 0,01 – 2000 Ω aralık ve 25 V / 50 V seçilebilir test gerilimi sunar. ART (topraklama bağlantısını ayırmadan test) özelliği yalnızca DET3TC'de bulunur; DET3TD temel topraklama ölçümleri için tasarlanmıştır.

DET3TD hangi test gerilimini ve frekansını kullanır?

Test gerilimi kullanıcı tarafından 25 V veya 50 V olarak seçilebilir; fabrika ayarı 50 V'tur. Test frekansı 128 Hz'dir. Seçilebilir test gerilimi, cihazın tarım ortamlarında da kullanılabilmesini sağlar.

Pil ömrü ne kadardır?

Cihaz 8 adet 1,5 V AA pil ile çalışır. Megger verilerine göre pil ömrü 3 saat, yani yaklaşık 700 ardışık testtir.

DET3TD hangi standartlara uygundur?

EN61010-1 CAT IV 100 V güvenlik sınıfındadır, KEMA K85B gerekliliklerini ve EN61557 Bölüm 1 (Genel gereklilikler) ile Bölüm 5 (Toprak direnci) standartlarını karşılar. EMC açısından ağır sanayi ortamları için EN61326-1:1998 gerekliliklerine uygundur ve IP54 korumalıdır.

Garanti ve kalibrasyon hizmeti var mı?

DET3TD fabrika kalibrasyon sertifikasıyla teslim edilir. Megger yetkili satıcısı İnovasyonTest üzerinden alınan üründe 24 ay garanti geçerlidir. TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız aracılığıyla talep edilirse ek ücretle sağlanır.

DET3TD kutusundaki test kabloları ve kazıklar ne uzunlukta?

Kutudaki 3 kablolu set 15 m kırmızı, 10 m sarı ve 4 m yeşil kablodan oluşur; iki adet test kazığı 200 mm uzunluğunda ve 8 mm çapındadır. Daha uzun mesafeler için ETK serisi kablo makarası kitleri ayrıca temin edilebilir.

DET3TD hangi ortam koşullarında kullanılabilir?

Cihaz -15 °C ile +55 °C arasında çalışır ve -40 °C ile +70 °C arasında depolanabilir. 40 °C'de %95 bağıl neme (yoğuşmasız) kadar kullanılabilir; IP54 koruma sınıfına sahiptir.
