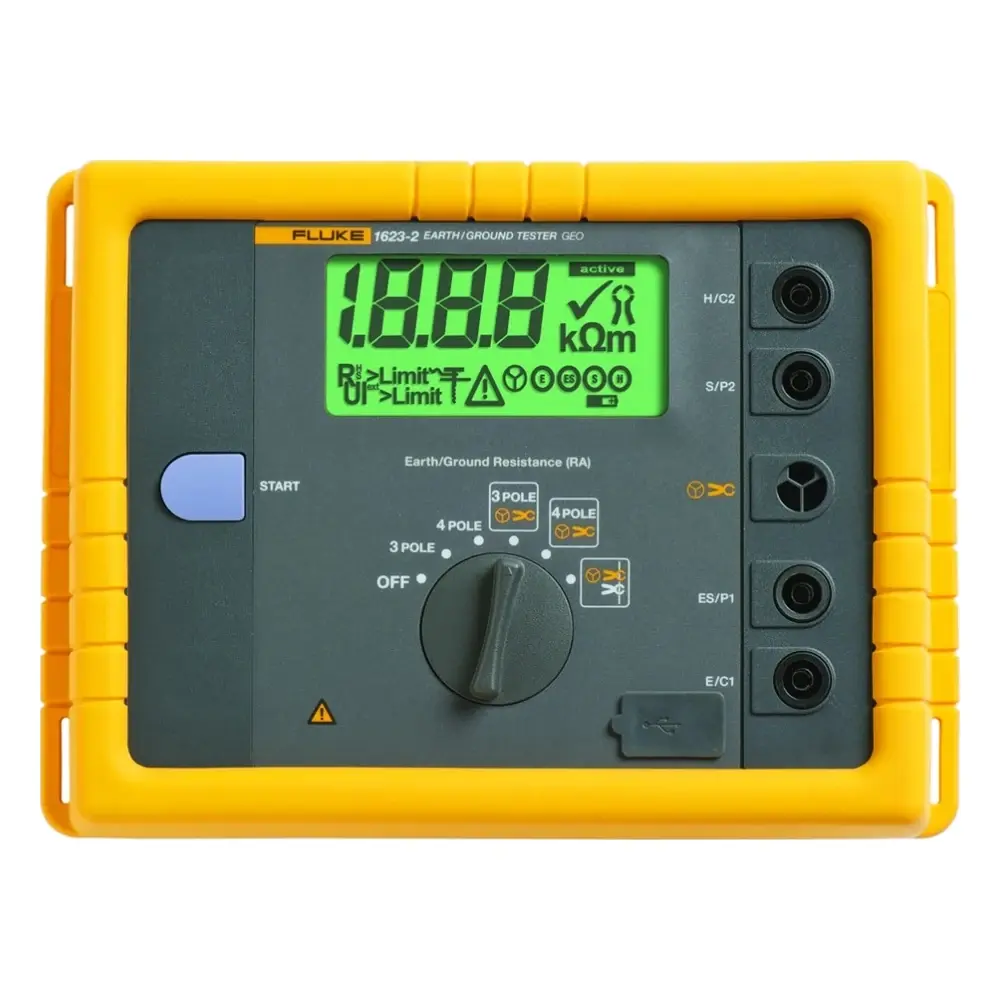

Fluke 1623-2 GEO Topraklama Test Cihazı
Fluke 1623-2 GEO, topraklama sistemlerinin direncini ve toprak özgül direncini ölçmek için kullanılan, dört temel topraklama ölçüm yöntemini tek cihazda sunan profesyonel bir topraklama ölçüm cihazı, diğer adıyla toprak megeridir. Klasik kazıklı ölçümlerin yanında ölçüm pensleriyle seçici ve kazıksız test yapabilmesi, topraklama çubuğunu sistemden ayırmadan ölçüm yapılmasını sağlayarak sahada büyük zaman kazandırır.
Dört Ölçüm Yöntemi ve Özellikler
- 3 ve 4 kutuplu potansiyel düşümü (fall of potential) testi
- 4 kutuplu toprak özgül direnci (Wenner) ölçümü
- 1 pens ve kazıklarla seçici (selective) topraklama testi
- 2 pens ile kazıksız (stakeless) topraklama testi
- Döndür ve başlat (Turn and Start) ile tek tuşla ölçüm
- Eldivenle kullanılabilen büyük döner anahtar
- IP56 koruma sınıfı, dış ortama dayanıklı gövde
- USB üzerinden veri saklama ve bilgisayara aktarım
- Her testte bağlanması gereken kazık veya pensleri gösteren ekran
Kazıksız ve Seçici Ölçümün Avantajı
Kazıksız yöntemde topraklama çubuğunun etrafına iki pens yerleştirilir; birincisi bilinen bir gerilim uygular, ikincisi oluşan akımı ölçer ve cihaz çubuğun direncini hesaplar. Topraklama bağlantısı sökülmediği için sistem korumasız kalmaz, kazık çakılamayan beton zeminlerde ve bina içinde de ölçüm yapılabilir. Bu yöntem birbirine bağlı (paralel) topraklama sistemlerinde geçerli sonuç verir; tek yollu sistemlerde potansiyel düşümü yöntemi kullanılmalıdır.
Gerekli Aksesuarlar
Kullanılacak ölçüm yöntemine göre kazık ve kablo setine veya ölçüm penslerine ihtiyaç duyulur. Seçici ve kazıksız ölçümler için uyumlu pens seti olarak Fluke EI-1623 tercih edilebilir. Hazır paket isteyenler için kazık, kablo makarası ve pensleri içeren Fluke 1623-2 GEO Topraklama Test Cihazı Seti de mevcuttur.
Fluke 1623-2 ile Doğru Ölçüm İçin İpuçları
- Potansiyel düşümü yönteminde akım kazığını topraklama elektrodundan yeterince uzağa çakın ve gerilim kazığını aradaki mesafenin yaklaşık %62'sine yerleştirin.
- Kazıksız ölçüm yalnızca birden fazla paralel topraklama yolu olan sistemlerde geçerlidir; tek elektrotlu sistemlerde kazıklı yöntemi kullanın.
- Toprak özgül direnci ölçümünde kazık aralığını değiştirerek farklı derinliklerdeki toprak yapısını değerlendirin.
- Ölçüm sonuçlarını mevsim ve toprak nemi bilgisiyle birlikte kaydedin; topraklama direnci kuru dönemde yükselir.
Kullanım Alanları
- Bina ve sanayi tesislerinde topraklama direnci ölçümü
- Trafo merkezleri ve dağıtım direkleri
- Telekom baz istasyonları ve yıldırımdan korunma sistemleri
- Rüzgar ve güneş enerjisi santralleri
- Topraklama projeleri öncesi toprak özgül direnci etüdü
- Periyodik elektrik tesisatı ve paratoner kontrolleri
Kimler İçin Uygun?
Periyodik kontrol yapan elektrik mühendisleri, topraklama ve paratoner uygulayıcıları, enerji dağıtım şirketleri ve telekom altyapı ekipleri için uygundur. Sahada toprak ölçüm cihazı ya da topraklama megeri olarak da anılan 1623-2, periyodik kontrollerde tekrarlanabilir ve kayıt altına alınabilir sonuçlar verir.
İlgili Ürünler ve Kategoriler
- Tüm topraklama ölçüm cihazları (toprak megeri)
- Fluke 1623-2 GEO set (kazık ve pensli)
- Fluke 1625-2 GEO gelişmiş topraklama seti
- Fluke 1630-2 FC kazıksız topraklama pensi
- Tüm Fluke ürünleri
İnovasyonTest'ten Satın Almanın Avantajları
- Fluke yetkili satıcısı güvencesiyle orijinal ürün
- 24 ay garanti
- Aynı gün kargo; 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile %1,5 indirim
- İsteğe bağlı TÜRKAK akrediteli kalibrasyon sertifikası (ek ücretli) ve 7–10 günde teslim edilen periyodik kalibrasyon hizmeti
- Satış sonrası teknik destek: hafta içi 09:00–17:00, WhatsApp hattımız ve e-posta üzerinden (iletişim bilgileri)
- Toplu alım ve proje fiyatı için kurumsal teklif isteyin
Sık Sorulan Sorular
Fluke 1623-2 ile kazıksız ölçüm yapılabilir mi?
Evet. Uygun iki ölçüm pensi ile kazık kullanmadan topraklama çubuğu direnci ölçülebilir.
Fluke 1623-2 ile 1625-2 arasındaki fark nedir?
1625-2 ek olarak otomatik frekans kontrolü (AFC), R* ölçümü ve ayarlanabilir sınır değerleri gibi gelişmiş fonksiyonlar sunar. Standart topraklama ölçümleri için 1623-2 yeterlidir.
Cihaz yağmurlu havada kullanılabilir mi?
Gövde IP56 sınıfındadır; toza ve su sıçramasına karşı korumalıdır ve dış ortamda kullanılabilir.
Fluke 1623-2 kalibrasyon sertifikalı alınabilir mi?
Evet. Topraklama ölçümleri periyodik kontrol raporlarına girdiğinden, cihazın geçerli kalibrasyon sertifikası olması beklenir. Cihazı isteğe bağlı olarak TÜRKAK akrediteli kalibrasyon sertifikasıyla teslim ediyoruz (ek ücretli). Kullanım süresince periyodik kalibrasyon hizmetimizden de yararlanabilirsiniz; teslim süresi 7–10 gündür.
Garanti süresi ne kadar?
Fluke 1623-2, 24 ay garanti ile sunulmaktadır.
| Fluke 1623-2 Ürün Bilgileri | |
|---|---|
| Marka | Fluke |
| Model | 1623-2 |
| Ürün Kodu | FLUKE-1623-2 |
| Ürün Grubu | Topraklama Test Cihazları |
| Garanti Süresi | 24 Ay |
| Fluke 1623-2 Teknik Özellikleri | |
|---|---|
| RA 3 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Anahtar konumu | R A 3 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %2`si + 3 basamak) |
| Çalışma hatası | ± (değerin %5`i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••RS[kΩ]/RA[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| R A 4 Kutuplu Topraklama Direnci Ölçümü (IEC 1557-5) | |
| Anahtar konumu | R A 4 kutuplu |
| Çözünürlük | 0,001 Ω ila 10 Ω |
| Ölçüm aralığı | 0,020 Ω ila 19,99 kΩ |
| Hassaslık | ± (değerin %2`si + 3 basamak) |
| Çalışma hatası | ± (değerin %5`i + 3 basamak) |
| Ölçüm İlkesi: Akım ve Gerilim Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S +R ES) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Ek R H ve R hatasıS | R H[kΩ]•••RS[kΩ]/RA[Ω]•••%0,2 |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. | |
| Akım Pensi ile RA 3 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 3 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %7`si + 3 basamak) |
| Çalışma hatası | ± (değerin %10`u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Akım Pensi ile RA 4 Kutuplu Seçmeli Topraklama Direnci Ölçümü (Pens ile A R) | |
| Anahtar konumu | R A Pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %7`si + 3 basamak) |
| Çalışma hatası | ± (değerin %10`u + 5 basamak) |
| Ölçüm İlkesi: Akım/Gerilim Ölçümü (Harici Akım Pensi ile) | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Kısa devre akımı | > 50 mA |
| Frekans ölçümü | 128 Hz |
| Prob direnci (R S) | Maks 100 kΩ |
| Yardımcı topraklama elektrodu direnci (R H) | Maks 100 kΩ |
| Hata göstergesi ile R S ve R H`nin izlenmesi. Otomatik aralık seçimi. Akım pensinden geçen akım çok düşükse ölçüm gerçekleştirilmez. | |
| Kazıksız Topraklama Devresi Ölçümü (2 Pens) | |
| Anahtar konumu | R A 2 pens ile 4 kutuplu |
| Çözünürlük | 0,001 Ω ile 10 Ω |
| Ölçüm aralığı | 0,020 Ω ile 19,99 kΩ |
| Hassaslık | ± (değerin %7`si + 3 basamak) |
| Çalışma hatası | ± (değerin %10`u + 5 basamak) |
| Ölçüm İlkesi: İki Akım Transformatörü Kullanılarak Kapalı Devrelerde Kazıksız Direnç Ölçümü | |
| Ölçüm gerilimi | Vm = 48 V ac |
| Frekans ölçümü | 128 Hz |
| Parazit akımı (I HARİCİ) | Maks. I HARİCİ = 10 A (ac) (R A < 20 Ω) |
| Maks. I HARİCİ = 2 A (ac) (R A > 20 Ω) | |
| Otomatik aralık seçimi. Kazıksız topraklama devresi ölçümleriyle ilgili bilgiler, yalnızca belirtilen minimum uzaklıkta önerilen akım pensleriyle birlikte kullanıldığında geçerlidir. | |
| Fluke 1623-2 Genel Özellikleri | |
|---|---|
| Genel | |
| Ekran:1999 basamaklı LCD | Özel semboller içeren ekran; basamak yüksekliği 25 mm, floresan arkadan aydınlatma |
| Kullanıcı arabirimi | Tek TURN and START (Döndür ve Başlat) düğmesi konseptiyle anında ölçüm. Tek işletim elemanı döner anahtar ve START (Başlat) düğmesidir |
| Sağlam, su ve toz geçirmez | Cihaz, sert ortam koşullarına göre tasarlanmıştır (lastik koruyucu kılıf, IP56) |
| Bellek | USB portu üzerinden erişilebilen ve 1500 kayda kadar saklayabilen dahili bellek depolama |
| Sıcaklık Aralığı | |
| Çalışma sıcaklığı | -10°C ile 50°C |
| Depolama sıcaklığı | -30°C ile 60°C |
| Sıcaklık katsayısı | ± değerin %0,1`i/°C <18°C >28°C |
| Yapısal hata | Referans sıcaklık aralığını ifade eder ve 1 yıl süreyle garantilidir |
| Çalışma hatası | Çalışma sıcaklığı aralığını ifade eder ve 1 yıl süreyle garantilidir |
| İklim sınıfı | C1 (IEC 654-1), -5°C - +45°C , %5 - %95 RH |
| Koruma tipi | EN60529`a göre kutu için IP56, pil yuvası kapağı için IP40 |
| Güvenlik | Çift ve/veya güçlendirilmiş yalıtım ile koruma. Maks. 50 V topraklama. IEC61010-1: 300V CAT II, Kirlilik derecesi 2 |
| EMC (emisyon bağışıklığı) | IEC61326-1: Taşınabilir |
| Kalite sistemi | DIN ISO 9001’e uygun olarak geliştirilmiş, tasarlanmış ve üretilmiş |
| Harici gerilim | V harici, maks. = 24 V (dc, ac < 400 Hz), daha yüksek değerler için ölçüm yasaklanmıştır |
| V harici reddetme | > 120 dB (162⁄3, 50, 60, 400 Hz) |
| Ölçüm süresi | Tipik 6 saniye |
| Maks. aşırı yük | 250 V rms (yanlış kullanım için) |
| Yardımcı güç | 6 x 1,5 V Alkalin (tip AA LR6) |
| Pil ömrü | Tipik > 3000 ölçüm |
| Boyutlar (GxYxD) | 250 mm x 133 mm x 187 mm |
| Ağırlık | Piller dahil 1,1 kg Taşıma kutusundaki aksesuarlar ve piller dahil 7,6 kg |
