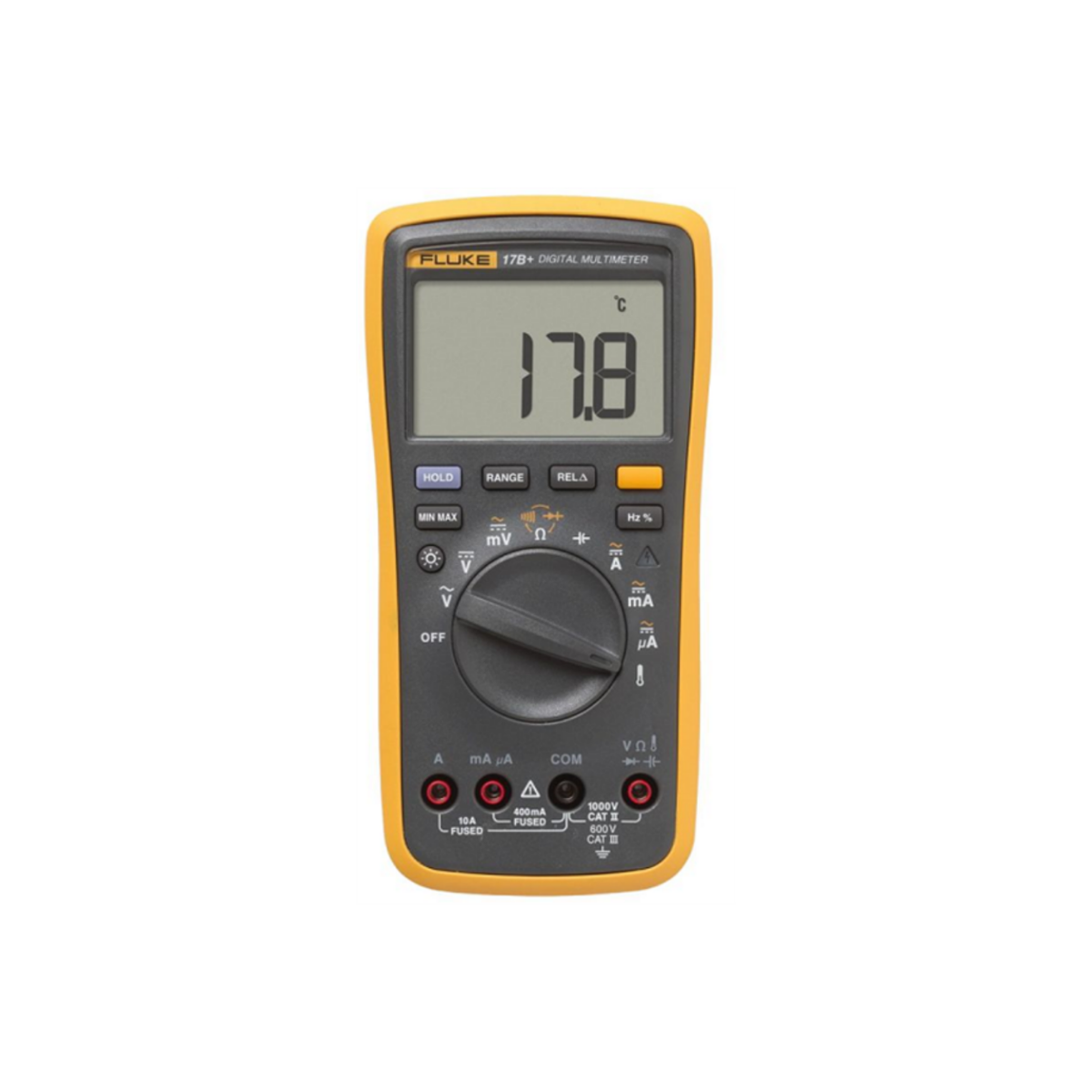

Fluke 17B+ Dijital Multimetre

Fluke 17B+, Fluke 15B+ kapsamındaki temel elektrik ölçümlerine ek olarak sıcaklık, frekans ve duty cycle kontrolü isteyen kullanıcılar için geliştirilmiştir. 4000 count ekran, 1000 V gerilim, 10 A akım ve 40 MΩ direnç aralığı; elektrik-elektronik servislerinin ana ihtiyaçlarını karşılar. Fluke 17B+ K tipi termokupl desteği sayesinde elektriksel verilerle ekipman sıcaklığını aynı bakım sürecinde inceleme olanağı verir.

Gerilim ve akım kontrolleri

Fluke 17B+ AC/DC gerilim kademeleriyle şebeke, kontrol ve düşük gerilim devrelerini 1000 V'a kadar inceler. AC/DC akım kademeleri µA ve mA seviyelerinden 10 A girişine kadar uzandığı için sensör devreleri, elektronik kartlar ve genel beslemeler arasında farklı ölçüm ölçeklerine uyum sağlar. Test uçlarının doğru sokette kullanılması, akım ölçümünde özellikle önemlidir.

Fluke 17B+ direnç ölçümü 400 Ω seviyesinden 40 MΩ'a kadar ilerler. Bu aralık; kablo kopukluğu, bobin, direnç, anahtar ve genel yalıtım ön kontrolü gibi işlemlerde kullanılabilir. Kapasitans fonksiyonu 40 nF–1000 µF aralığında temel komponent değerlendirmesi sağlar. Değerler, komponent devreden ayrılmış ve enerji kesilmiş durumdayken kontrol edilmelidir.

Sıcaklık ölçümü ile bakımın kapsamını genişletme

Fluke 17B+ K tipi termokupl kullanarak -55 °C ile 400 °C arası sıcaklıkları ölçebilir. Motor gövdesi, pano klemensi, güç direnci, ısıtıcı, kablo bağlantısı ve elektronik soğutucu üzerindeki sıcaklık karşılaştırmaları, elektriksel arızanın termal belirtisini araştırmaya yardımcı olur. Prob temasının yüzeye tam oturması ve çevre sıcaklığının sonuca etkisi dikkate alınmalıdır.

Bir besleme gerilimi normal görünürken bağlantı noktasındaki sıcaklık yükseliyorsa Fluke 17B+ ölçüm akışı sorunun gevşek klemens, aşırı yük veya yetersiz soğutma ile ilişkisini araştırmaya imkân verir. Sıcaklık değeri tek başına kesin teşhis değildir; yük akımı, ortam koşulu ve ekipman üretici sınırıyla birlikte yorumlanmalıdır.

Frekans ve duty cycle fonksiyonları

Fluke 17B+ 10 Hz ile 100 kHz arasındaki frekansları ve yüzde 1–99 duty cycle aralığını ölçebilir. Bu işlevler; motor kontrol sinyalleri, darbe üreten elektronik devreler, zamanlayıcı çıkışları ve otomasyon modüllerinde sinyalin tekrar hızını ve açık kalma oranını kontrol etmek için kullanılabilir. Frekans ölçümü yapılırken test uçlarının sinyal referansına doğru bağlanması gerekir.

Fluke 17B+ ile bir kontrol kartı çıkışının beklenen frekans değerinde çalışıp çalışmadığı veya bir PWM sinyalinin görev oranının değişip değişmediği gözlemlenebilir. Bu fonksiyonlar, osiloskopun yerine geçmez; ancak saha servisinde hızlı bir ilk doğrulama ve kart değişiminden önce pratik bir referans sağlar.

Ortalama tepkili ölçümün kullanım sınırı

Fluke 17B+ True RMS cihaz değildir; AC kademeleri ortalama tepkili ölçüm yaklaşımıyla çalışır. Saf sinüs dalgasına yakın şebeke ve dirençli yüklerde günlük ölçüm için yeterli olabilir. Değişken hızlı sürücü, inverter, anahtarlamalı güç kaynağı veya PWM çıkışı gibi dalga şeklinin bozulduğu uygulamalarda daha doğru sonuç için True RMS bir multimetre seçilmelidir.

Bu ayrım sayesinde Fluke 17B+ doğru görevde kullanıldığında verimli sonuç verir. Kullanıcı, ölçüm değerini yük tipine ve sinyalin karakterine göre değerlendirmeli; beklenen değer ile okunan değer arasındaki farkı yalnızca cihaz hatası olarak görmemelidir. Sinyal bozulması, ortak referans veya yanlış ölçüm noktası da farkın nedeni olabilir.

Ergonomi ve güvenlik

Fluke 17B+ 4000 count LCD ekranı, arka aydınlatması ve otomatik kademesiyle bakım sırasında okunabilirliği artırır. 183 × 91 × 49.5 mm gövde farklı çantalara rahatça sığar. İki AA pil ile en az 500 saatlik çalışma, eğitim atölyeleri ve yoğun servis vardiyalarında pratik bir kullanım süresi sağlar.

CAT III 600 V sınıfı ve IEC 61010 standartları Fluke 17B+ kullanımını belirlenmiş tesisat seviyeleriyle sınırlar. Ölçüm öncesi doğru fonksiyon, test ucu soketi, cihaz sigortası ve çalışma kategorisi kontrol edilmelidir. K tipi prob elektriksel ölçümden farklı bir risk alanı oluşturabileceği için sıcak yüzey ve enerjili devre prosedürleri ayrı yürütülmelidir.

Kimler için uygundur?

Fluke 17B+; elektrik-elektronik teknisyenleri, motor servisleri, otomasyon bakım ekipleri, HVAC yardımcı kontrolleri ve mesleki eğitim laboratuvarları için uygundur. Sıcaklık ve frekans fonksiyonlarının birlikte bulunması, cihazı yalnızca gerilim ve süreklilik kontrolü yapan temel bir multimetrenin üzerine taşır.

Fluke 17B+ satın alınırken K tipi termokupl, 100 kHz frekans, duty cycle, 1000 V gerilim, 10 A akım ve 4000 count ekran özellikleri birlikte incelenmelidir. İhtiyaç True RMS ölçüm gerektiriyorsa Fluke 17B+ yerine uygun True RMS model değerlendirilmelidir.

• Fluke 17B+ ile sıcaklık, frekans ve duty cycle ölçümleri temel elektrik testlerine eklenir.
• Fluke 17B+ 1000 V gerilim ve 10 A akım kapasitesiyle geniş bir servis aralığı sunar.
• Fluke 17B+ True RMS olmayan, kapsamı genişletilmiş bir bakım multimetresidir.

Sonuç olarak Fluke 17B+, elektriksel ölçümün yanında sıcaklık ve kontrol sinyali doğrulaması yapmak isteyen kullanıcılar için işlevsel bir dijital multimetredir.
