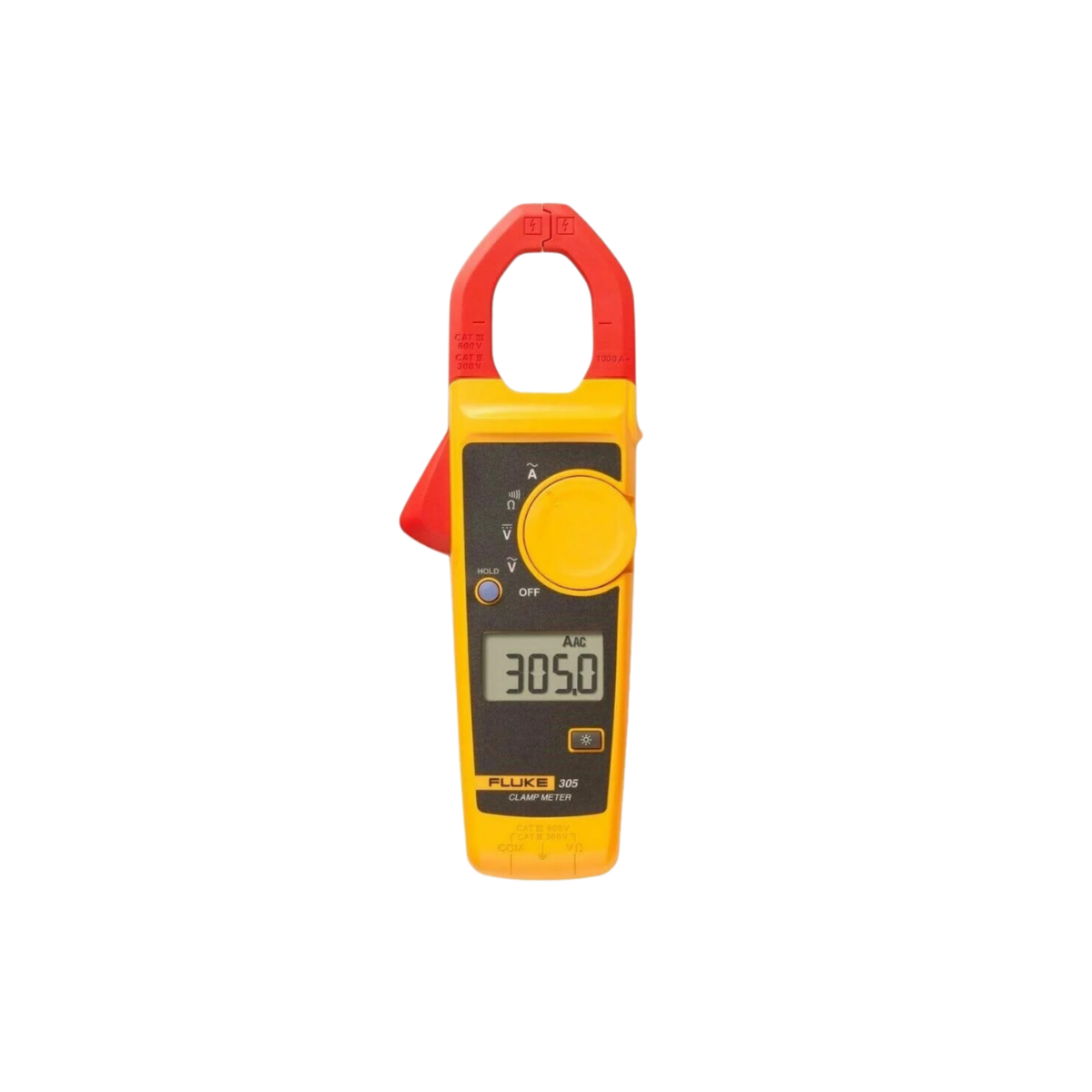

Fluke 305 Dijital Pensampermetre

Fluke 305, temel Fluke pensampermetre ailesi içinde 999.9 A AC seviyesine kadar ölçüm sunan yüksek akım odaklı bir modeldir. Motor, kompresör, fan, pompa ve dağıtım hatlarında iletkeni devreden ayırmadan akım gözlemlemeyi kolaylaştırır. Fluke 305 600 V AC/DC gerilim, 4000 Ω direnç, süreklilik, data hold ve arka aydınlatma fonksiyonlarıyla yalnızca bir akım göstergesi olmaktan çıkar.

999.9 A AC ile yüksek akım servisleri

Fluke 305 pens çenesi uygun bir tek iletkenin çevresine yerleştirildiğinde 999.9 A AC seviyesine kadar yük akımının kontrol edilmesine yardımcı olur. Bu kapasite, daha düşük akım sınıfındaki penslerin sınırına yaklaşan motor beslemeleri ve dağıtım kablolarında ek ölçüm payı sağlar. Ölçüm sırasında yükün normal çalışma rejiminde olması ve iletkenin çene içine tam oturması gerekir.

30 mm çene açıklığı Fluke 305 cihazının tipik pano ve makine kablolarına ulaşmasına olanak verir. Faz ve dönüş iletkenlerinin birlikte kavranması ölçüm alanını etkileyebileceği için yalnızca tek akım taşıyan iletken çevrelenmelidir. Okunan değer, ekipmanın nominal akımı, kalkış koşulu ve üretici sınırıyla birlikte yorumlanmalıdır.

Gerilim ve süreklilik ile arızayı ayırma

Fluke 305 400 V ve 600 V AC/DC gerilim kademeleriyle akım değerinin arkasındaki besleme durumunu incelemeye yardım eder. Bir motorun yüksek akım çekmesi düşük gerilim, mekanik yük, faz dengesizliği veya bağlantı sorunu ile ilişkili olabilir. Gerilim ölçümü, pens üzerinden elde edilen akım bilgisine önemli bir ikinci referans ekler.

4000 Ω direnç ve yaklaşık 70 Ω süreklilik uyarısı, enerji kesildikten sonra kablo, sigorta, kontaktör ve bobin kontrollerinde kullanılabilir. Fluke 305 data hold fonksiyonu, ölçüm noktası gözden uzak olduğunda değeri sabitlemeye yardımcı olur. Arka aydınlatma, makine içi veya pano altı gibi zayıf ışıklı alanlarda ekranı görünür kılar.

True RMS olmayan modelin kullanım alanı

Fluke 305 ortalama tepkili AC ölçüm altyapısına sahiptir ve True RMS değildir. Şebeke frekansına yakın, dalga biçimi düzgün yüklerde genel servis için kullanışlıdır. VFD çıkışları, inverterler, PWM kontrollü motorlar ve güç elektroniği bulunan sistemlerde AC değerinin daha doğru değerlendirilmesi için True RMS destekli bir pensampermetre tercih edilmelidir.

Bu bilgi Fluke 305 cihazının konumunu doğru belirler: yüksek akımın hızlı taranması, besleme doğrulaması ve temel süreklilik kontrolü. Cihaz, ileri güç kalitesi analizi yerine bakım ekibinin normal-anormal akım farkını kısa sürede fark etmesine yardımcı olur. Gerekli olduğunda ölçüm, uygun True RMS ve kayıt cihazlarıyla doğrulanmalıdır.

Kompakt servis gövdesi

Fluke 305 208 × 58.5 × 28 mm boyutlarıyla yüksek akım kapasitesini taşınabilir bir yapıda sunar. İki AA pil ile çalışma, servis ekiplerinin cihazı diğer el aletleriyle birlikte taşımasını kolaylaştırır. 0–40 °C çalışma aralığı ve 2 yıl garanti, cihazın standart saha bakımına yönelik olduğunu gösterir.

Arka aydınlatma ve data hold, Fluke 305 kullanımında ekranın ve ölçüm sonucunun daha rahat takip edilmesini sağlar. Gövdeyi su, yoğun toz ve aşırı mekanik darbeden korumak gerekir. Fiziksel dayanıklılık ile elektriksel güvenlik kategorisi aynı kavram değildir; her ikisi de kullanım koşuluna göre ayrı değerlendirilmelidir.

Güvenli pens ve test ucu uygulaması

Fluke 305 CAT IV 300 V ve CAT III 600 V kategorilerine göre tasarlanmıştır. Gerilim ölçümünde test uçları doğru girişe bağlanmalı, akım ölçümünde uçlar kullanılmıyorsa güvenli şekilde ayrılmalıdır. Pens çenesi, açıkta kalan metalden ve komşu fazlardan uygun mesafede tutulmalıdır.

Yüksek akım ölçümlerinde teknisyen, cihazın sınırını yalnızca ekrandaki en yüksek sayı olarak değerlendirmemelidir. Kablonun termal durumu, ölçüm süresi ve ekipmanın nominal değeri de kontrol edilmelidir. Fluke 305 verisi bakım formuna devre adı ve yük koşuluyla yazıldığında sonraki karşılaştırmalar daha anlamlı olur.

Kimler için uygundur?

Fluke 305; makine bakım servisleri, endüstriyel elektrikçiler, enerji dağıtım ekipleri, motor ve pompa servisleri için uygundur. 999.9 A AC kapasitesi, cihazı daha yüksek akımın görüldüğü standart bakım noktalarında pratik hale getirir.

Fluke 305 satın alınırken 999.9 A AC, 30 mm çene, 600 V gerilim, arka aydınlatma, data hold ve CAT IV 300 V/CAT III 600 V sınıfı birlikte değerlendirilmelidir.

• Fluke 305 uygun iletkenlerde 999.9 A AC seviyesine kadar pens ölçümü sunar.
• Fluke 305 gerilim, direnç ve süreklilik fonksiyonlarıyla yüksek akım taramasını tamamlar.
• Fluke 305 True RMS olmayan, yüksek AC akım kapasitesine odaklanan kompakt bir modeldir.

Sonuç olarak Fluke 305, yüksek akım taşıyan standart servis devrelerinde hızlı ve taşınabilir AC akım kontrolü yapmak isteyen ekipler için güçlü bir temel pensampermetredir.
