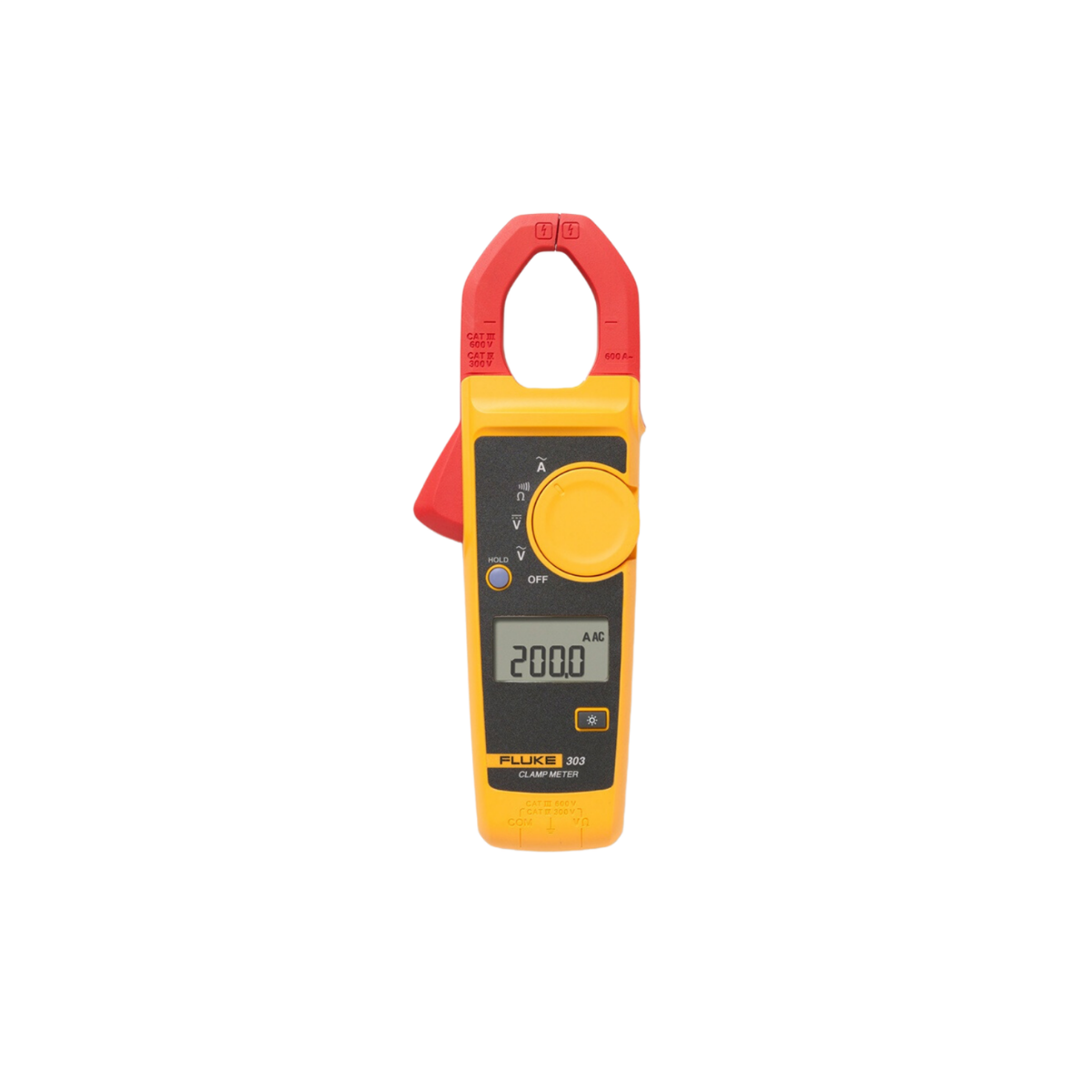

Fluke 303 Dijital Pensampermetre

Fluke 303, 600 A AC akım kapasitesini ince ve taşınabilir bir pens gövdesinde sunan temel saha ölçüm cihazıdır. Elektrik panoları, motor beslemeleri, fanlar, pompalar ve bina servis hatlarında iletkeni sökmeden akım kontrolü yapılmasına yardımcı olur. Fluke 303 ayrıca AC/DC gerilim, direnç ve süreklilik fonksiyonlarıyla akım değerini devrenin genel durumu içinde yorumlamayı sağlar.

600 A AC kapasitesiyle yük kontrolü

Fluke 303 600 A AC pens kademesi, 302+ modelindeki 400 A sınırına göre daha yüksek akım taşıyan servis devreleri için ek alan sağlar. Çene iletkenin çevresine yerleştirildiğinde devreyi açmadan yük akımı gözlenebilir. Bu özellik, çalışan bir motorun, kompresörün veya fanın beklenen akım aralığında olup olmadığını hızlı biçimde kontrol etmek için kullanılır.

30 mm çene açıklığı Fluke 303 cihazının uygun kesitteki tek damarlı veya kablo gruplarına erişmesine imkân verir. Ölçüm sırasında aynı devrenin faz ve dönüş iletkenleri birlikte kavranmamalıdır; aksi durumda manyetik alanlar birbirini etkileyerek hatalı veya düşük okuma oluşturabilir. Akımın yönü, yükün çalışma koşulu ve ölçüm süresi servis kaydına eklenmelidir.

Gerilim ve direnç doğrulaması

Fluke 303 400 V ve 600 V AC/DC gerilim kademeleriyle bir beslemenin varlığını, fazlar arası farkı veya kontrol devresinin enerji durumunu kontrol eder. Pens akımı normal görünse bile besleme geriliminin düşük olması motor performansını etkileyebilir; bu nedenle akım ve gerilim değerlerinin birlikte değerlendirilmesi önemlidir.

4000 Ω direnç aralığı, kablo, bobin, kontaktör ve bağlantı noktalarının temel testlerinde kullanılabilir. Yaklaşık 70 Ω süreklilik uyarısı, uzun kablo hattında kopukluk veya sigorta durumunu hızlı fark ettirir. Fluke 303 data hold özelliği, ölçüm noktasından ayrıldıktan sonra değeri kısa süreli koruyarak not almayı kolaylaştırır.

Ortalama tepkili AC ölçüm yaklaşımı

Fluke 303 True RMS değildir ve temel ortalama tepkili AC ölçüm sunar. Bu yapı, şebeke frekansına yakın ve dalga şekli fazla bozulmamış yüklerde günlük servis için uygundur. Değişken hızlı sürücüler, inverterler ve anahtarlamalı elektronik güç kaynakları gibi uygulamalarda AC değerini daha doğru yorumlamak için True RMS destekli bir pens cihazına geçilmelidir.

Fluke 303 ile hızlı ön kontrol yapılırken ölçüm sonucu yükün türü, frekansı ve güç elektroniği içerip içermediğiyle birlikte ele alınmalıdır. Basit kullanım yapısı, cihazı arıza taramasının ilk adımında verimli kılar; daha ileri analiz gerektiğinde ölçüm cihazının fonksiyon kapsamı yükseltilmelidir.

Saha ergonomisi ve aydınlatma

208 × 58.5 × 28 mm ölçülerindeki Fluke 303 gövdesi, pano kapağı önünde veya makine yanındaki dar servis alanlarında taşımayı kolaylaştırır. Arka aydınlatmalı ekran, düşük ışıkta değerlerin okunmasına yardım eder. İki AA pil ile çalışma, cihazın servis çantasındaki yedek pil düzeniyle kolayca yönetilebilir.

Fluke 303 0–40 °C çalışma aralığı ve 2 yıl garanti ile standart bakım koşullarına konumlandırılır. Gövde IP sınıfı, kullanım ortamının temizliği ve nemiyle birlikte değerlendirilmelidir. Cihazı ıslak veya aşırı kirli yüzeye bırakmadan önce ölçüm güvenliği ve ekipmanın fiziksel durumu kontrol edilmelidir.

CAT IV 300 V ve CAT III 600 V güvenliği

Fluke 303 CAT IV 300 V ve CAT III 600 V güvenlik kategorileriyle uyumlu ölçüm uygulamalarına yöneliktir. Kategori, cihazın kullanılacağı devrenin enerji seviyesiyle birlikte seçilmelidir. Yüksek enerjili dağıtım noktalarında test uçlarının izolasyonu, parmak koruması ve kişisel koruyucu ekipman kontrol edilmeden ölçüm başlatılmamalıdır.

Akım ölçümünde pens çenesini yalıtılmış bölümden açmak, gerilim ölçümünde ise uçları doğru sokete takmak Fluke 303 kullanımı için temel adımlardır. Bakım ekibi her okumayı devre durumu ve ölçüm yöntemiyle birlikte kaydettiğinde, sonraki servis ziyaretlerinde değer karşılaştırması daha güvenilir olur.

Kimler için uygundur?

Fluke 303; konut ve ticari bina elektrikçileri, motor servisleri, pano montaj ekipleri ve kompakt gövdede 600 A AC kapasitesi arayan saha teknisyenleri için uygundur. Cihaz, temel bakımda akım ve gerilim bilgisini hızlıca elde etmek üzere sadeleştirilmiştir.

Fluke 303 satın alınırken 600 A AC akım, 30 mm çene, 600 V gerilim, 4000 Ω direnç, süreklilik uyarısı, arka aydınlatma ve güvenlik kategorisi birlikte incelenmelidir.

• Fluke 303 ile 600 A AC akım ölçümü devreyi ayırmadan yapılabilir.
• Fluke 303 gerilim, direnç ve süreklilik fonksiyonlarıyla akım kontrolünü tamamlar.
• Fluke 303 temel AC ölçümlerinde kullanıma yönelik kompakt bir pensampermetredir.

Özetle Fluke 303, günlük servis devrelerinde yüksek AC akım kapasitesini kolay taşınan bir gövde ve anlaşılır kontrol fonksiyonlarıyla birleştirir.
