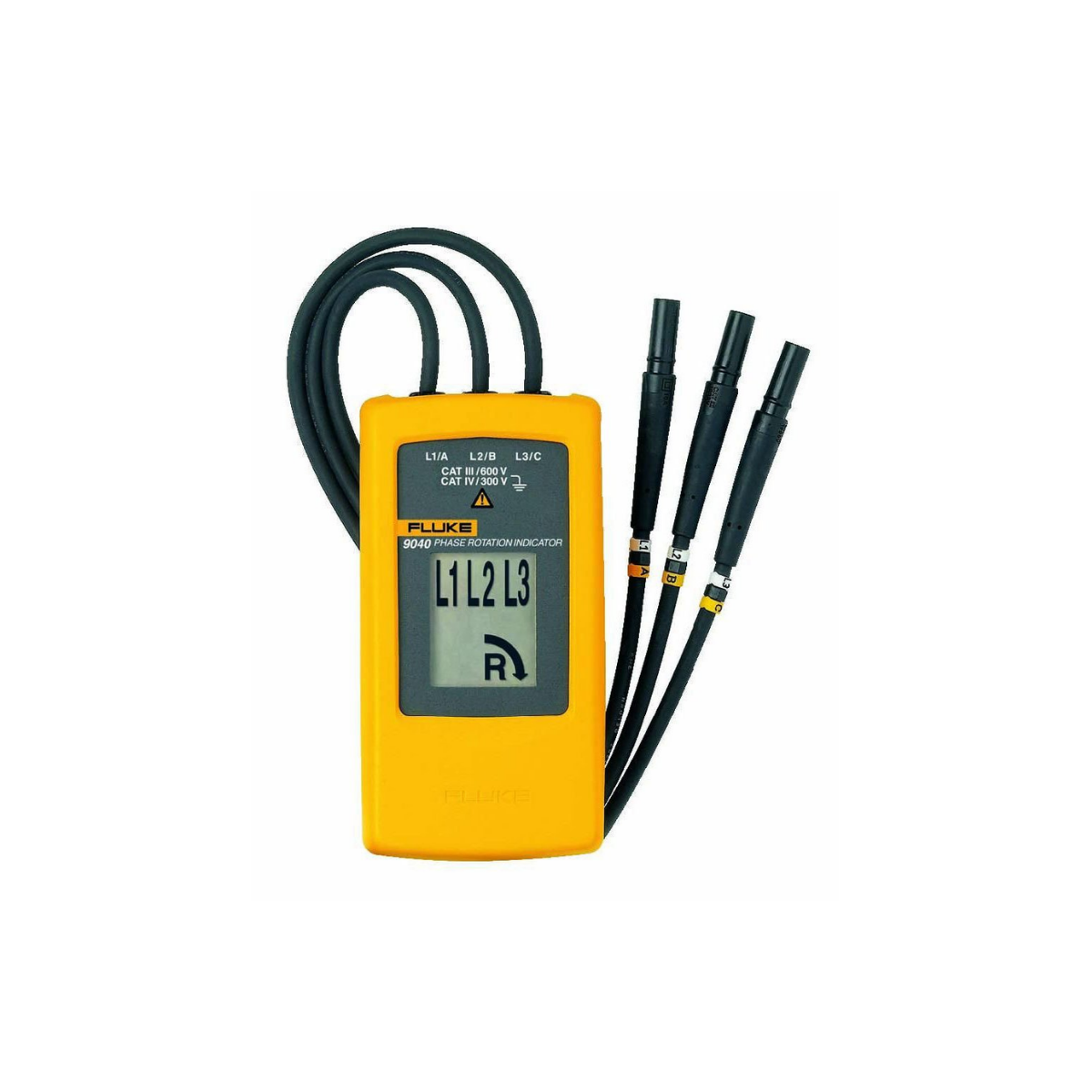

Fluke 9040 3 Fazlı Faz Sırası Göstergesi

Fluke 9040, üç fazlı elektrik sistemlerinde faz sırasını ve faz dönüş yönünü kontrol etmek için kullanılan kompakt bir faz sırası göstergesidir. Fluke 9040; motor, pompa, fan, kompresör, jeneratör ve pano bağlantılarında L1-L2-L3 sırasının doğru olup olmadığını hızlı biçimde değerlendirmeye yardımcı olur. Fazların sırası yanlış olduğunda üç fazlı motorun dönüş yönü beklenenden farklı olabilir; Fluke 9040 devreye alma öncesi bu kontrolü kolaylaştırır.

Fluke 9040, 40–700 V AC gerilim ve 15–400 Hz frekans aralığında çalışacak şekilde belirtilmiştir. Geniş aralık, farklı endüstriyel tesisatlarda ve değişken frekanslı bazı uygulamalarda faz sırası kontrolü yapmayı mümkün kılar. Fluke 9040 LCD göstergesi, faz sırasını ve dönüş yönünü kolay okunabilir biçimde sunar. Test sonucunu yorumlarken sistem gerilimi, frekans, bağlantı noktası ve tesisat şeması birlikte incelenmelidir.

Fluke 9040 ölçümünü test edilen devreden aldığı enerjiyle gerçekleştirir; ayrı bir pil gerektirmez. Bu özellik, cihazın hazır bulunmasını ve pil değişimi beklemeden hızlı kontrol yapılmasını sağlar. Fluke 9040 setinde üç adet kendinden tutmalı siyah test probu ve bir timsah klipsi bulunur. Problar faz iletkenlerine doğru sırayla bağlanmalı ve temas noktaları ölçüm kategorisine uygun olmalıdır.

Fluke 9040 ile faz sırası kontrolü yapılırken bağlantı sırasının cihaz üzerindeki işaretlere göre kurulması gerekir. L1, L2 ve L3 uçları doğru noktaya bağlandığında gösterge, fazların saat yönünde veya saat yönünün tersinde sıralandığını belirtir. Fluke 9040 sonucu, motorun fiziksel dönüş yönünü doğrudan garanti etmez; motor bağlantısı, mekanik yük, üretici talimatı ve güvenli devreye alma prosedürü ayrıca değerlendirilmelidir.

Fluke 9040 CAT III 600 V ve CAT IV 300 V güvenlik kategorilerine sahiptir. Bu değerler, cihazın uygun ölçüm ortamında yüksek gerilim darbelerine karşı tasarım seviyesini gösterir. Fluke 9040 kullanılırken test kablolarının yalıtımı, prob uçları, klips bağlantısı ve cihaz gövdesi kontrol edilmelidir. Faz sırası testi sırasında pano kapağı, kişisel koruyucu ekipman ve çalışma mesafesi kurum prosedürüne göre düzenlenmelidir.

Fluke 9040 yaklaşık 124 × 61 × 27 mm ölçülerinde ve 200 gram ağırlığındadır. Küçük gövde, elektrik teknisyeninin ölçüm çantasına kolayca yerleştirmesine ve devreye alma sırasında hızlı erişmesine yardımcı olur. Fluke 9040 IP40 koruma seviyesine sahiptir; yağmur, yoğun nem ve iletken toz içeren ortamlarda kullanım sınırları ayrıca dikkate alınmalıdır.

Üç fazlı sistemlerde bağlantı sırasını doğrulama

Faz sırası testini devreye alma planına ekleme

Fluke 9040 ile motor veya pompa enerjilendirilmeden önce faz sırası kontrolü yapılabilir. Test sonucu doğru yönde değilse faz iletkenlerinin değiştirilmesi yalnızca yetkili personel tarafından ve devre enerjisiz bırakıldıktan sonra gerçekleştirilmelidir. Fluke 9040 ölçümünün kaydı, pano adı, devre numarası, gerilim, frekans ve sonuç bilgisiyle birlikte tutulduğunda devreye alma dosyası güçlenir.

temel test cihazları satın alırken çalışma gerilim aralığı, frekans kapsamı, LCD görünürlüğü, pilsiz çalışma, test probu içeriği ve CAT III/CAT IV kategorileri birlikte değerlendirilmelidir.

• Üç fazlı sistemlerde faz sırası ve faz dönüş yönünü gösterir.
• 40–700 V AC gerilim aralığında çalışır.
• 15–400 Hz frekans aralığını destekler.
• LCD gösterge ve üç siyah test probu içerir.
• Pil gerektirmeden test edilen devreden beslenir.

Bu aksesuar, üç fazlı motor ve pano bağlantılarında faz sırasını hızlı şekilde kontrol etmek isteyen elektrik ve devreye alma ekipleri için pratik bir test cihazıdır.

Bu test seti ile yapılan faz sırası göstergesi sonucu, enerji kesme prosedürü ve motor üretici talimatlarıyla birlikte değerlendirilmelidir.

Bu ürün test probları taşıma sırasında uçları birbirine temas etmeyecek şekilde korunmalı, kablolar keskin kıvrımlarla sarılmamalıdır.

9040 ürünü ile alınan sonuçların pano etiketleriyle eşleştirilmesi, sonraki bakım ekibinin faz bağlantılarını daha hızlı doğrulamasına yardımcı olur.

Faz sırası testi sırasında probların fazlar arasında köprü oluşturmayacak biçimde yerleştirilmesi ve pano içinde kablo düzeninin korunması gerekir.
