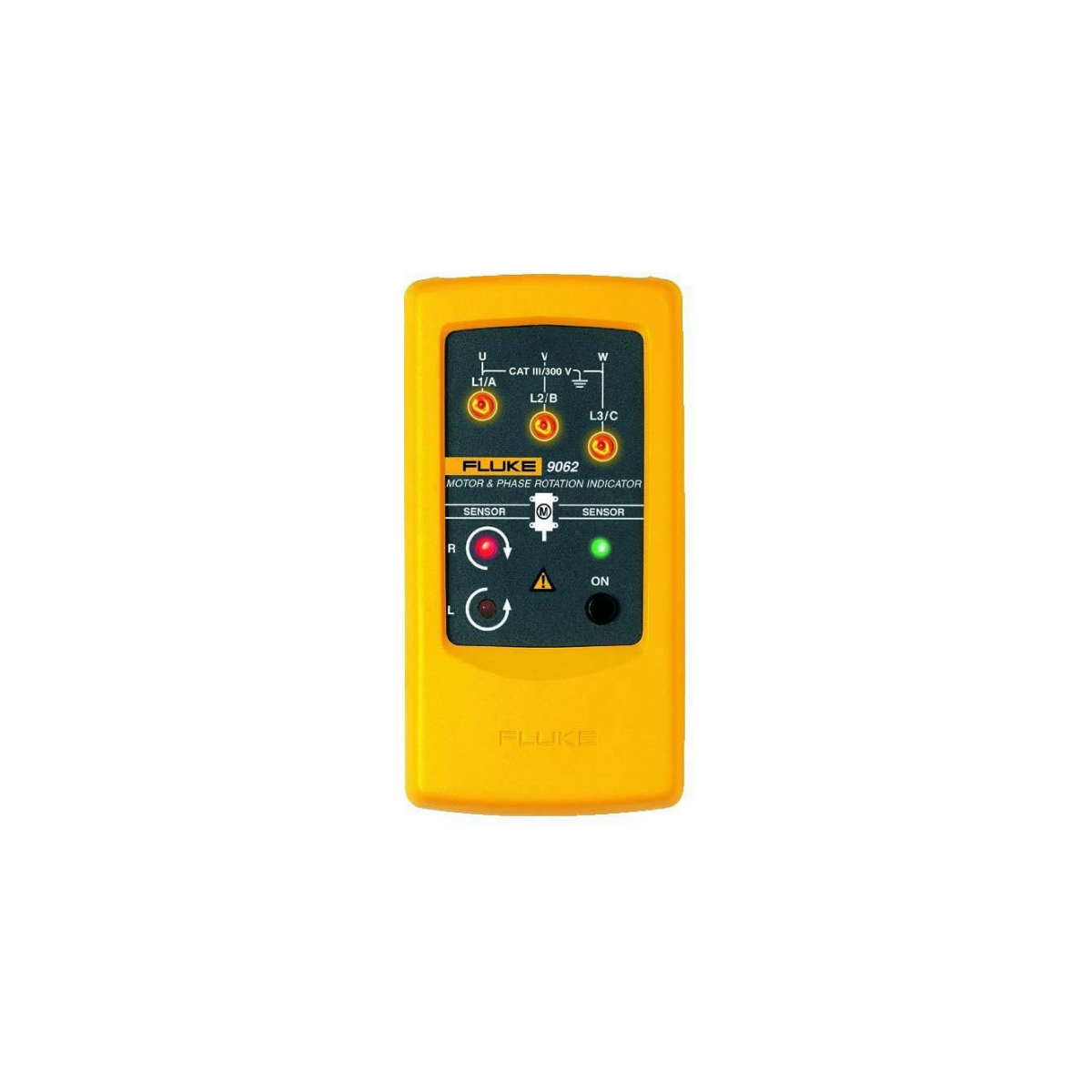

Fluke 9062 Motor Dönüş ve Faz Sırası Göstergesi

Fluke 9062, üç fazlı elektrik sistemlerinde faz sırasını ve motor dönüş yönünü kontrol etmek için tasarlanmış özel amaçlı bir test cihazıdır. Fluke 9062, yalnızca fazların hangi sırada bağlandığını göstermekle kalmaz; senkron ve üç fazlı asenkron motorlarda döner alanı algılayarak motorun dönüş yönü hakkında bilgi vermeye yardımcı olur. Bu özellik, motor şaftının görülemediği veya enerjilendirme öncesi mekanik gözlem yapılmasının zor olduğu ekipmanlarda devreye alma sürecini kolaylaştırır.

Fluke 9062 test iletkenleriyle 120–400 V AC faz göstergesi ve 2–400 Hz frekans aralığı içinde çalışır. Üç prob veya timsah klips, faz iletkenlerine uygun sırayla bağlandığında cihaz faz sırasını belirlemeye yardımcı olur. Fluke 9062 sonucunu yorumlarken pano etiketleri, motor bağlantı şeması, besleme gerilimi ve makinenin beklenen dönüş yönü birlikte değerlendirilmelidir. Faz sırasının doğru görünmesi, motorun mekanik yük altında sorunsuz çalışacağını tek başına kanıtlamaz.

Temassız motor dönüş yönü kontrolü

Fluke 9062'nin ayırt edici özelliği, çalışan motorlarda dönüş yönünü temassız biçimde belirleyebilmesidir. Şaftın görülemediği kapalı motor muhafazalarında veya hareketli parçaya yaklaşmanın riskli olduğu alanlarda bu fonksiyon önemli bir ön bilgi sağlar. Cihaz, algılanan döner alan üzerinden yön göstergesi üretir. Motorun fiziksel dönüşü, kayış-kasnak ilişkisi, yük bağlantısı ve üretici talimatı ile birlikte kontrol edilmelidir; gösterge mekanik sistemin bütün koşullarını değerlendiren bir analiz cihazı değildir.

Fluke 9062 ile yapılan faz sırası testi, motoru enerjilendirmeden önce bağlantıların planlanan sırada olup olmadığını kontrol etmeye yardımcı olur. Yanlış faz sırası, pompa veya fanın ters yönde dönmesine ve mekanik ekipmanda istenmeyen akış veya hasar oluşmasına yol açabilir. Test sonucunda faz iletkenlerinin değiştirilmesi gerekiyorsa enerji tamamen kesilmeli, gerilim yokluğu doğrulanmalı ve işlem yetkili personel tarafından yapılmalıdır. Fluke 9062 ölçüm kaydı pano adı, motor kodu, gerilim, frekans ve sonuçla birlikte tutulmalıdır.

Fluke 9062, 400 V'a kadar gerilim kademesine ve CAT III 300 V güvenlik kategorisine sahiptir. Bu sınırlar, cihazın kullanılabileceği elektriksel ortamı belirler; daha yüksek gerilim veya farklı kategori isteyen sistemlerde uygun başka bir test cihazı seçilmelidir. EN 61010 ve EN 61557-7 standartları tasarımın elektriksel güvenlik ve faz sırası test beklentilerini destekler. Test kablolarının izolasyonu, timsah klipslerin kavraması ve prob uçlarının sağlamlığı her işlemden önce kontrol edilmelidir.

Fluke 9062 IP40 gövdeye, 0–40 °C çalışma sıcaklığına ve %15–%80 yoğuşmasız bağıl nem aralığına sahiptir. 124 × 61 × 27 mm boyut ve tek 9 V pil, cihazın devreye alma çantasında kolay taşınmasını sağlar. Kutu içeriğinde üç test iletkeni, üç test probu, üç timsah klips, pil ve kullanım kılavuzu bulunur. IP40 sınıfı cihazın yoğun nem, su veya iletken toz altında korunmasız kullanılabileceği anlamına gelmez.

Fluke 9062; motor servisleri, pompa ve fan üreticileri, enerji dağıtım ekipleri, pano montaj firmaları, makine devreye alma mühendisleri ve endüstriyel bakım departmanları için uygundur. Motorun ilk çalıştırma öncesi faz kontrolü, çalışan motorun dönüş yönünün hızlı incelenmesi, üç fazlı soketlerin doğrulanması ve bakım sonrası bağlantıların kontrolü başlıca kullanım alanlarıdır. Fluke 9062 seçilirken temassız motor yönü, 120–400 V faz göstergesi, 2–400 Hz frekans, test aksesuarları ve CAT III 300 V sınırı birlikte değerlendirilmelidir.

• Üç fazlı sistemlerde faz sırasını gösterebilir.
• Senkron ve asenkron motorlarda temassız dönüş yönü kontrolünü destekler.
• 120–400 V AC faz göstergesi ve 2–400 Hz frekans aralığı sunar.
• Üç test iletkeni, prob ve timsah klips setiyle gelir.
• CAT III 300 V güvenlik ve IP40 koruma sınıfına sahiptir.
• Tek 9 V pil, kompakt gövde ve sürekli kullanım zamanlayıcısı bulunur.

Fluke 9062, faz sırası ile motor dönüş yönünü aynı devreye alma akışında değerlendirmek isteyen profesyonel ekipler için özel bir göstergedir. Fluke 9062 sonuçları motor üreticisinin yön bilgisi ve tesisin enerji kesme prosedürüyle birlikte doğrulandığında daha güvenli karar alınabilir.
