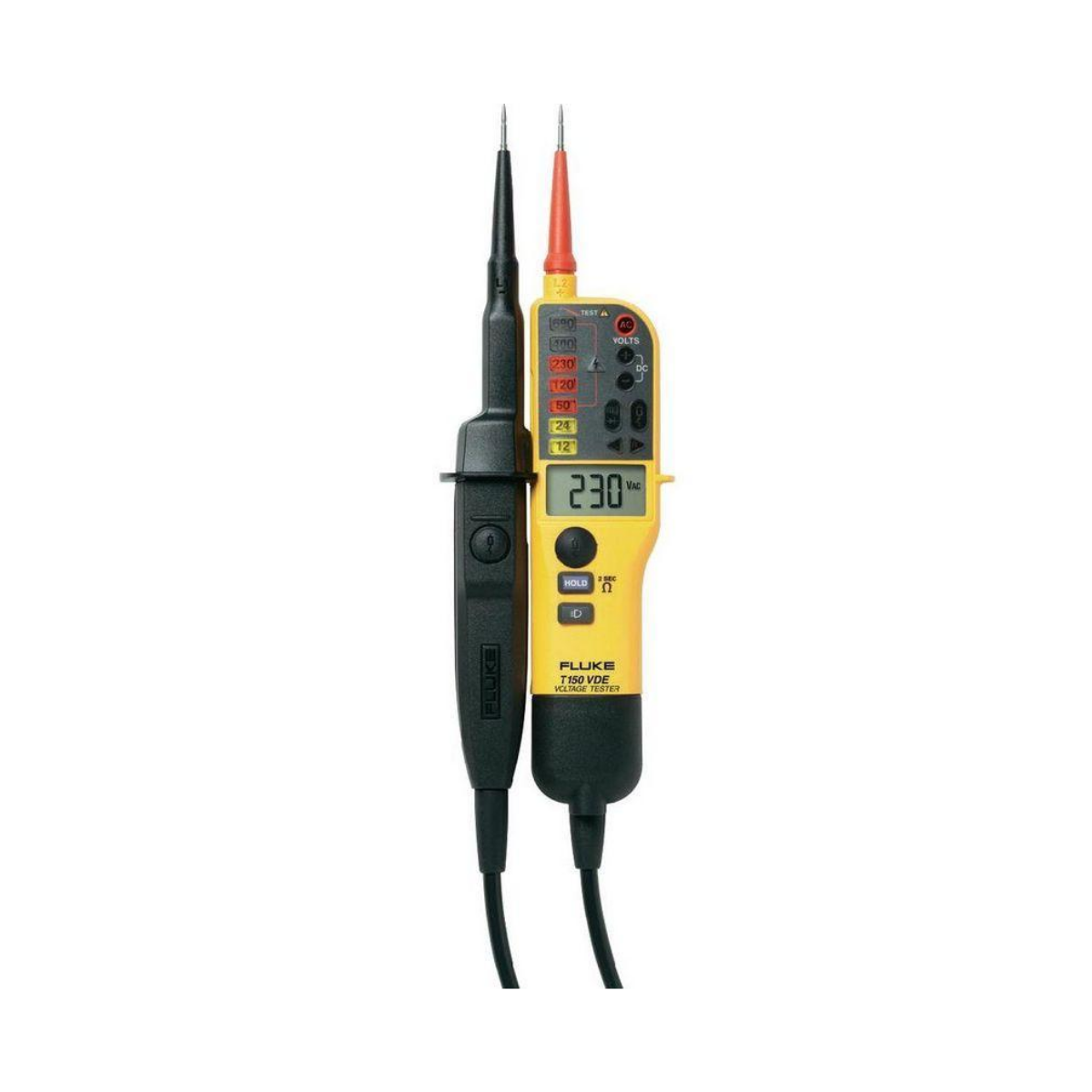

Fluke T150 Gerilim ve Süreklilik Test Cihazı

Fluke T150, iki kutuplu gerilim, süreklilik, faz rotasyonu ve direnç ölçümünü tek bir el tipi test cihazında birleştiren Fluke T serisinin gelişmiş modelidir. Fluke T150, pano montajı, elektrik tesisatı, makine devreye alma, motor bağlantısı ve servis çalışmalarında hızlı fakat ayrıntılı kontrol yapmak isteyen profesyoneller için hazırlanmıştır. İki prob arasındaki gerilim farkını gösteren yapı, tek uçlu gerilim kalemlerinden farklı olarak devre üzerinde daha kontrollü bir değerlendirme yapılmasına yardımcı olur.

Fluke T150 6 V ile 690 V arasındaki AC/DC gerilimleri LED ve arkadan aydınlatmalı LCD ekran üzerinden gösterir. Gerilim göstergesine sesli ve titreşimli geri bildirim eşlik eder; bu özellik karanlık pano, yüksek gürültü veya eldivenli çalışma koşullarında sonuçların fark edilmesini kolaylaştırır. Ekran kilitleme fonksiyonu, test noktası erişimden çıktıktan sonra son değeri incelemeye imkân verir. Gerilim kontrolünde problar devrenin iki uygun noktasına bağlanmalı ve cihazın kategori seviyesi ölçülen sistemle uyumlu olmalıdır.

Direnç, süreklilik ve faz rotasyonu

Fluke T150 0–400 kΩ süreklilik aralığına ek olarak 1999 Ω'a kadar direnç ölçümü yapar. Süreklilik fonksiyonu kablo kopukluğu ve anahtar kontaklarının temel kontrolünde hızlı sonuç verirken direnç kademesi, bağlantı direnci, rezistans elemanı veya düşük ohmlu bir devrenin daha sayısal biçimde incelenmesini sağlar. Ölçüm modları arasında geçiş yapılırken devrenin enerjisiz olduğu ve kapasitif olarak yüklü bileşenlerin boşaldığı doğrulanmalıdır.

Fluke T150 100–690 V aralığında faz rotasyonunu kontrol ederek üç fazlı motor, pompa ve fan bağlantılarında devreye alma öncesi bilgi sağlar. Faz sırası yanlışsa motorun dönüş yönü istenmeyen biçimde değişebilir. T150 ile alınan faz sonucu, motor üzerindeki bağlantı etiketleri, makine üreticisi şeması ve mekanik güvenlik prosedürüyle birlikte değerlendirilmelidir. Faz iletkenlerini değiştirme işlemi yalnızca enerjisi kesilmiş sistemde yetkili personel tarafından yapılmalıdır.

Fluke T150 anahtarlanabilir yük fonksiyonuyla hayalet gerilimlerin araştırılmasına yardımcı olur. Yük düğmeleri aktifken giriş empedansının yaklaşık 7 kΩ seviyesine düşmesi, kapasitif kuplajın neden olduğu düşük akımlı gerilimlerin ayırt edilmesini kolaylaştırabilir. Ancak bu işlem RCD veya benzeri koruma elemanlarını etkileyebileceği için tesisatın koruma düzeni bilinmeden uygulanmamalıdır. Piller boşken gerilim görüntüleyebilme özelliği de cihazın kritik gerilim yokluğu prosedüründe değerlendirilmesini destekler.

Fluke T150'un ince ve yaklaşık 180 gramlık gövdesi, elektrikçinin elinde uzun süre taşınmasını kolaylaştırır. Dahili fener, kablo ve klemenslerin düşük ışıklı alanlarda görülmesine yardımcı olur. IP64 koruma sınıfı toz ve su sıçramalarına karşı dayanım sağlarken cihaz suya daldırılmamalıdır. İki AAA pil, prob saklama düzeni ve güçlendirilmiş kablo yapısı, günlük servis çalışmalarında kullanım sürekliliğini artırır.

Fluke T150 CAT III 690 V ve CAT IV 600 V kategorileriyle bina ve endüstriyel tesisat testlerine yöneliktir. IEC/EN 61243-3:2014 tasarımına uygun iki kutuplu yapı, gerilim yokluğunun doğrulanmasında bilinen enerjili kaynakla ön ve son kontrol yapılmasını gerektirir. Fluke T150 bir multimetrenin tüm fonksiyonlarını sunmaz; buna karşılık hızlı gerilim, devamlılık, direnç ve faz sırası kontrolünü tek gövdede toplar. Seçim yapılırken LCD, direnç aralığı, faz rotasyonu ve çalışma kategorisi birlikte değerlendirilmelidir.

• 6–690 V AC/DC gerilimleri LED ve arkadan aydınlatmalı LCD ile gösterir.
• 0–400 kΩ süreklilik ve 1999 Ω'a kadar direnç ölçer.
• 100–690 V faz rotasyonu kontrolü ve tek kutuplu faz testi sunar.
• Yük altında titreşim, ses, ekran kilitleme ve anahtarlanabilir yük fonksiyonlarını destekler.
• CAT III 690 V / CAT IV 600 V ve IP64 güvenlik/çevre sınıfına sahiptir.
• Dahili fener, iki AAA pil ve hafif gövde ile saha kullanımına uygundur.

Fluke T150, gerilim kontrolüne ek olarak düşük direnç ölçümü isteyen elektrik teknisyenleri için T serisinin kapsamlı seçeneğidir. Fluke T150 ile alınan değerler tesisat standardı, ölçüm noktası ve güvenlik prosedürüyle birlikte kayıt altına alınmalıdır.
