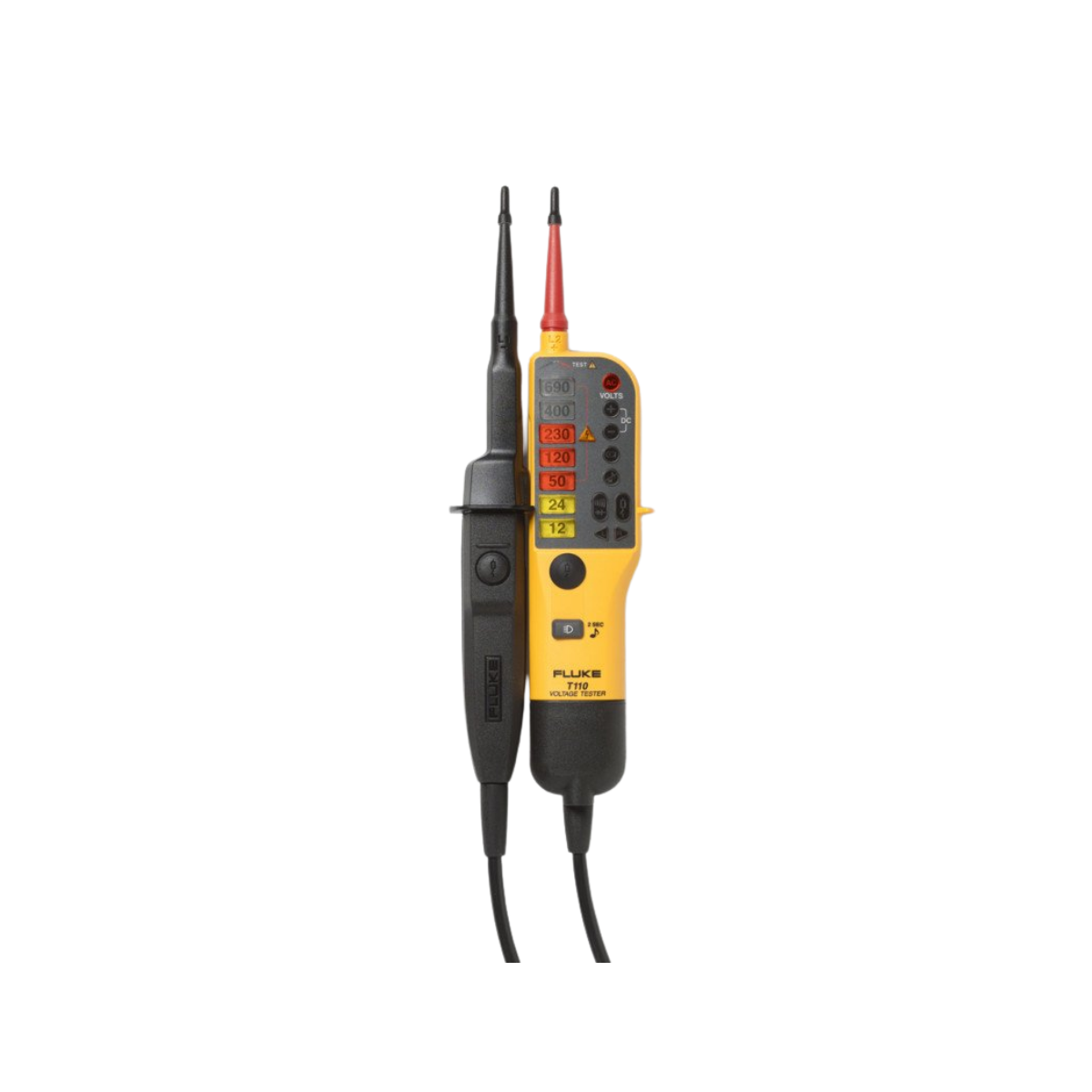

Fluke T110 Gerilim ve Süreklilik Test Cihazı

Fluke T110, elektrik tesisatlarında gerilim varlığını, iletken sürekliliğini ve üç fazlı sistemlerde faz rotasyonunu hızlı biçimde kontrol etmek için tasarlanmış iki kutuplu bir test cihazıdır. Fluke T110, multimetrenin ayrıntılı ölçüm menülerine ihtiyaç duyulmayan saha kontrollerinde pratik bir çözüm sunar. Pano, priz, sigorta, bağlantı kutusu ve makine besleme noktalarında iki test probu ile doğrudan değerlendirme yapılabilir.

Fluke T110 12 V ile 690 V arasındaki AC/DC gerilimleri LED göstergeler, sesli uyarı ve titreşimli geri bildirim üzerinden belirtir. Bu çoklu uyarı yaklaşımı, ekran okumak için uygun olmayan karanlık veya gürültülü alanlarda avantaj sağlar. Eldivenle çalışan teknisyen, gerilim seviyesini yalnızca görsel işaretten değil, fiziksel titreşimden de anlayabilir. Gerilim testi yapılırken test uçlarının iki farklı potansiyel noktaya doğru temas ettirilmesi ve cihazın çalışma kategorisinin devreyle uyumlu olması gerekir.

İki kutuplu yapı ve gerilim yokluğunu doğrulama

Fluke T110 iki kutuplu olduğu için faz-nötr, faz-faz veya faz-toprak arasındaki potansiyel farkı kontrol eder. Bu yapı, tek kutuplu bir kalemin yalnızca elektrik alanı algılamasına göre farklı bir ölçüm yaklaşımı sunar. IEC/EN 61243-3:2014 standardına göre tasarlanan cihaz, piller boşaldığında da gerilim yokluğunu doğrulamaya yardımcı olacak şekilde hazırlanmıştır. Bununla birlikte test cihazı ölçümden önce bilinen enerjili bir kaynakta, ölçüm sonrası yeniden kontrol edilerek güvenli çalışma prosedürüne dahil edilmelidir.

Fluke T110 üzerindeki anahtarlanabilir yük fonksiyonu, yüksek giriş empedanslı cihazlarda görülebilen hayalet gerilimlerin değerlendirilmesine yardımcı olur. Yük düğmelerine basıldığında giriş empedansı yaklaşık 7 kΩ seviyesine düşer ve devreden daha fazla akım çekilir. Bu işlev yalnızca üretici sınırları ve uygun devre koşulları içinde kullanılmalıdır. Yük uygulaması, RCD'nin açmasına neden olabileceği için tesisatın koruma düzeni ve çalışma prosedürü önceden bilinmelidir.

Fluke T110 ile 0–400 kΩ aralığında süreklilik kontrolü yapılabilir. Süreklilik fonksiyonu kablonun kopuk olup olmadığını, sigorta veya anahtar bağlantısının devreyi tamamlayıp tamamlamadığını hızlı şekilde göstermeye yardımcı olur. 100–690 V aralığındaki faz rotasyonu fonksiyonu, üç fazlı motor veya pompa bağlantısında dönüş yönü için temel bir ön kontrol sağlar. Faz sırası sonucu, motor üreticisinin bağlantı şeması ve enerjiyi kesme prosedürüyle birlikte değerlendirilmelidir.

Dahili fener, pano içi veya düşük ışıklı hacimlerde test noktalarının görülmesini kolaylaştırır. Fluke T110'un LED göstergesi arkadan aydınlatmalı yapıdadır; sesli uyarı sessiz alanlarda kapatılabilir. Titreşimli gösterge, gürültülü makine ortamında sesli uyarının duyulamadığı durumlarda ek geri bildirim sağlar. Test probu kenetleme yapısı, cihazın taşıma sırasında düzenli tutulmasına ve uçların rastgele temas etme riskinin azaltılmasına yardımcı olur.

Fluke T110 CAT III 690 V ve CAT IV 600 V kategorileriyle endüstriyel ve bina tesisatı testlerinde kullanılmak üzere tasarlanmıştır. IP64 koruma sınıfı toz girişine karşı koruma ve su sıçramalarına karşı dayanım sağlar. İki AAA pil ile çalışan cihaz yaklaşık 280 gram ağırlığında ve 26 × 7 × 3,8 cm boyutundadır. Fluke T110 seçilirken LCD ekran, direnç ölçümü veya ekran kilitleme ihtiyacı varsa T130 ve T150 modelleriyle teknik farklar karşılaştırılmalıdır.

• 12–690 V AC/DC gerilim kontrolü yapar.
• 0–400 kΩ süreklilik ve 100–690 V faz rotasyonu testini destekler.
• LED, ses ve titreşim yoluyla gerilim uyarısı verir.
• Anahtarlanabilir yük ve tek kutuplu faz testi sunar.
• CAT III 690 V / CAT IV 600 V ve IP64 korumaya sahiptir.
• Dahili fener ve iki AAA pil ile saha kullanımını kolaylaştırır.

Fluke T110, gerilim yokluğu ve süreklilik kontrolünü hızlı, anlaşılır ve iki kutuplu bir test düzeniyle yapmak isteyen elektrik ekipleri için uygundur. Fluke T110 ile alınan sonuçlar, tesisatın enerjisi ve güvenlik prosedürü doğrulanarak bakım kaydına aktarılabilir.
