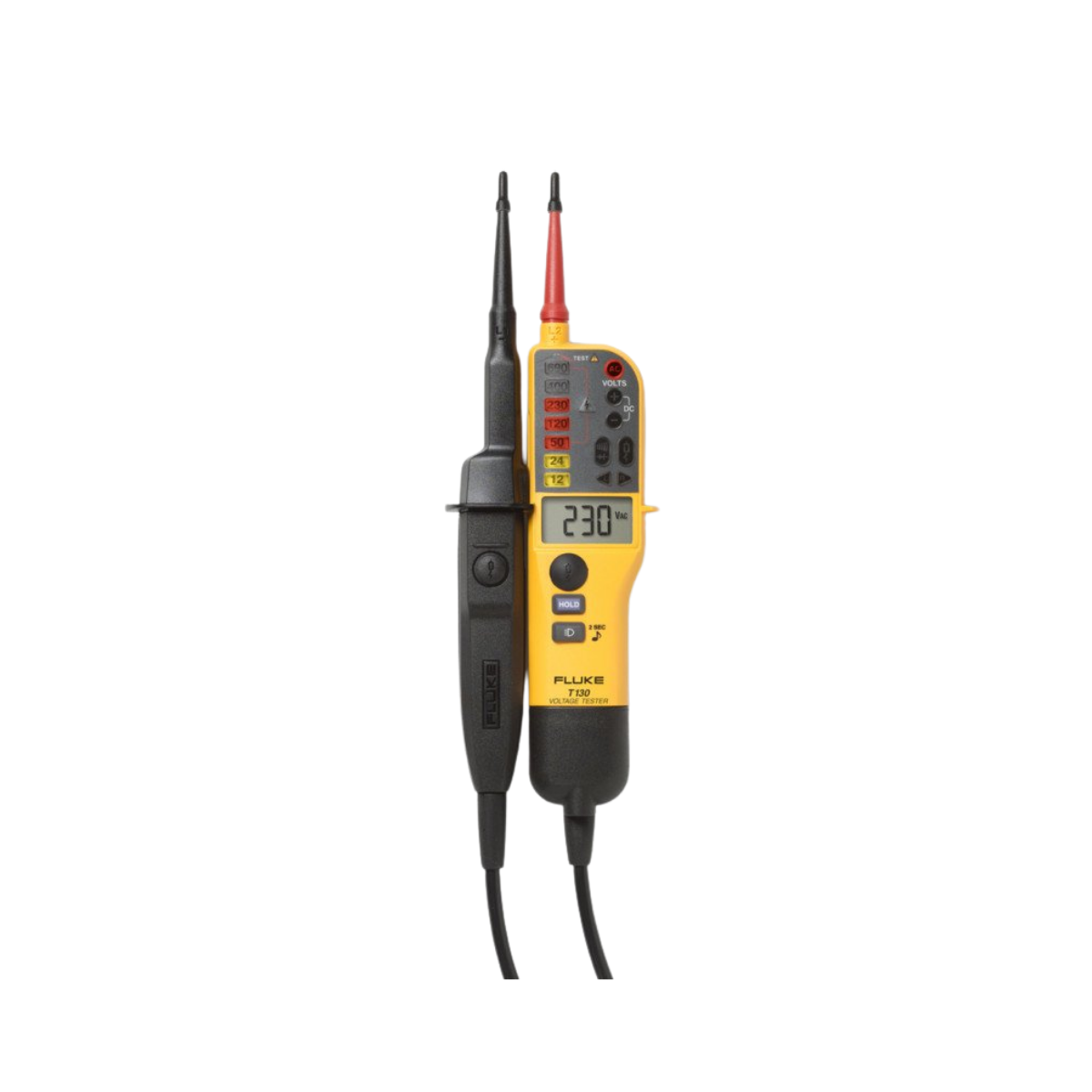

Fluke T130 Gerilim ve Süreklilik Test Cihazı

Fluke T130, elektrik tesisatlarında iki kutuplu gerilim ve süreklilik kontrolü yapan, LCD ekranlı profesyonel bir test cihazıdır. Fluke T130, elektrik panoları, motor bağlantıları, dağıtım kutuları, priz hatları ve saha kablolarında hızlı sonuç almak isteyen teknisyenler için tasarlanmıştır. İki test probu arasındaki potansiyel farkı değerlendiren yapı, tek uçla yapılan alan algılamasından daha kontrollü bir gerilim doğrulama yaklaşımı sağlar.

Fluke T130 6 V ile 690 V arasındaki AC/DC gerilimleri LED, sesli uyarı, titreşim ve LCD ekran üzerinden gösterir. Düşük gerilim seviyelerinin de izlenebilmesi, kontrol devreleri ve kumanda kablolarında temel doğrulama yapılmasına yardımcı olur. Arkadan aydınlatmalı LCD, dış ortamda, karanlık pano içinde veya ekranı açılı bir konumda okumayı kolaylaştırır. Ekran kilitleme özelliği, test noktasından ayrıldıktan sonra son değerin sakin biçimde incelenmesini destekler.

Gerilim, süreklilik ve faz rotasyonu iş akışı

Fluke T130 ile 0–400 kΩ arasında süreklilik kontrolü yapılabilir. Kablo kopukluğu, sigorta durumu, anahtar kontakları ve bağlantı hatları bu fonksiyonla hızlı şekilde taranabilir. Sesli ve görsel devamlılık sonucu, ölçümün yalnızca ekran değerine bağlı kalmadan anlaşılmasını sağlar. Test cihazı kullanılırken uçların temizliği, kablo yalıtımı ve ölçüm yapılacak devrenin enerjisi işlem öncesi kontrol edilmelidir.

Fluke T130 100–690 V aralığında üç fazlı sistemlerin faz rotasyonunu göstermeye yardımcı olur. Motor veya pompa devreye alınmadan önce faz sırasının kontrol edilmesi, yanlış dönüş yönü kaynaklı mekanik riskleri azaltabilir. Faz rotasyonu sonucu motorun gerçek mekanik davranışının yerine geçmez; bağlantı şeması, motor üreticisi talimatı ve enerjiyi kesme prosedürü ayrıca uygulanmalıdır.

Fluke T130 anahtarlanabilir yük fonksiyonuyla hayalet gerilimlerin araştırılmasına katkı verir. Yük düğmesine basıldığında giriş empedansı yaklaşık 7 kΩ seviyesine iner ve test edilen devreden daha fazla akım çekilir. Bu özellik kapasitif kuplaj kaynaklı yanıltıcı gerilimleri ayırmaya yardımcı olabilir, ancak RCD'lerin açmasına neden olabileceği için koruma düzeni bilinmeden kullanılmamalıdır. Piller boşken gerilimi gösterebilme özelliği, kritik gerilim yokluğu prosedüründe cihazın pil durumundan bağımsız olarak değerlendirme yapılmasına katkı sağlar.

Fluke T130 titreşimli uyarı ve sesli geri bildirimle gürültülü makine alanlarında daha anlaşılır sonuç verir. Dahili fener, bağlantı noktalarının ve prob uçlarının düşük aydınlatmada görülmesini kolaylaştırır. IP64 gövde toza karşı koruma ve su sıçramalarına karşı dayanım sağlar. İki AAA pil, 280 gram ağırlık ve 26 × 7 × 3,8 cm boyut, cihazın servis çantasında taşınmasına uygundur.

Fluke T130 CAT III 690 V ve CAT IV 600 V güvenlik kategorileriyle bina ve endüstriyel tesisat kontrollerine yöneliktir. IEC/EN 61243-3:2014 tasarımı, iki kutuplu gerilim test cihazlarının temel güvenlik beklentilerini karşılamaya yardımcı olur. Gerilim yokluğu doğrulaması için cihaz bilinen enerjili bir kaynakta test edilmeli, ardından devre iki kutuplu ölçümle kontrol edilmeli ve sonrasında cihaz tekrar bilinen kaynakta sınanmalıdır. Fluke T130, bu prosedürün yerine geçmeyen fakat uygulamayı kolaylaştıran bir araçtır.

• 6–690 V AC/DC gerilimleri LCD, LED, ses ve titreşimle gösterir.
• 0–400 kΩ süreklilik ve 100–690 V faz rotasyonu testi yapar.
• Arkadan aydınlatmalı LCD ve ekran kilitleme özelliği sunar.
• Anahtarlanabilir yük ve tek kutuplu faz testi içerir.
• CAT III 690 V / CAT IV 600 V, IP64 ve iki AAA pil özelliklerine sahiptir.
• Dahili fener, piller boşken gerilim görüntüleme ve prob saklama kolaylığı sağlar.

Fluke T130, LCD ekran ve faz rotasyonu ihtiyacı olan elektrik ekipleri için T110'dan daha kapsamlı bir iki kutuplu test cihazıdır. Fluke T130 ile alınan sonuçlar devrenin kategori seviyesi ve tesisat prosedürüyle birlikte değerlendirilmelidir.
