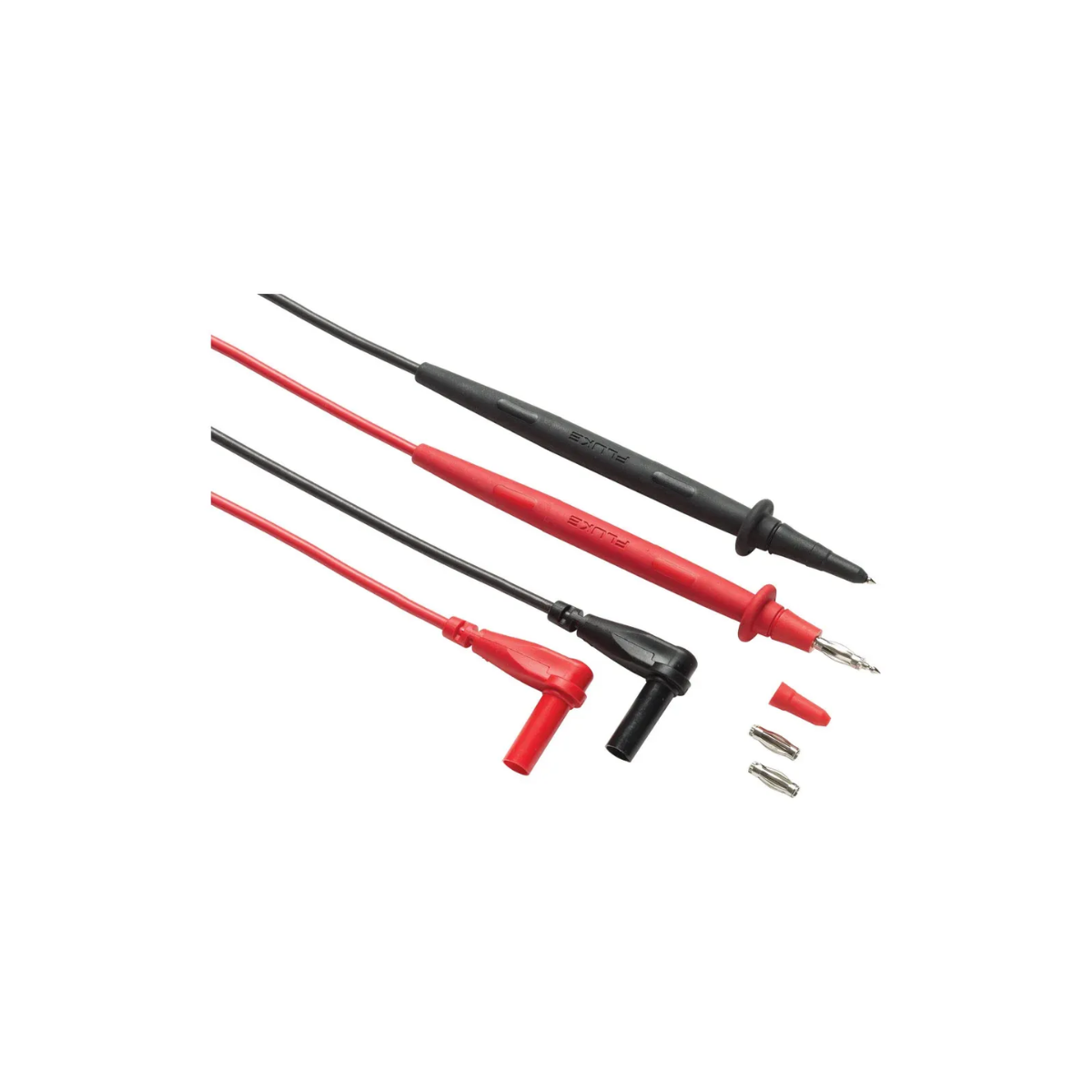

Fluke TL76 2mm/4mm Test İletkeni Seti

Fluke TL76, dijital multimetreler, pens ampermetreler ve elektrik test cihazlarıyla kullanılmak üzere tasarlanmış kırmızı ve siyah test iletkeni setidir. Fluke TL76 üzerinde iki farklı temas seçeneği bulunur: 4 mm genel amaçlı prob ucu ve dar terminaller için 2 mm uç bölümü. Bu yapı, pano klemensleri, Avrupa tipi duvar prizleri, elektronik terminaller ve küçük bağlantı noktalarında aynı setle çalışmayı kolaylaştırır.

Fluke TL76 kabloları yaklaşık 1,4 metre uzunluğa sahiptir. Uzun kablo yapısı, ölçüm cihazını panonun dışına veya tezgâhın güvenli bir bölümüne koyarken test noktasına erişim sağlar. Kırmızı ve siyah renk ayrımı, pozitif-negatif veya faz-nötr bağlantılarını daha hızlı ayırt etmeye yardımcı olur. Fluke TL76 üzerindeki dik açılı, korumalı 4 mm banana fişler cihaz soketlerine takıldığında kablonun gövdeye yakın kıvrılmasını ve çalışma alanında gereksiz çıkıntı oluşmasını azaltır.

Silikon yalıtımlı kablo, atölye ve saha kullanımında esnekliğini koruyacak şekilde hazırlanmıştır. Fluke TL76 ile yapılan ölçümlerde kablonun bükülmesi, sıkışması veya keskin bir kenara sürtünmesi engellenmelidir. Esnek yalıtım, probu terminale yönlendirirken kontrolü artırır; ancak yalıtımın sağlamlığı ve fiş çevresindeki strain relief bölümü her kullanımdan önce gözle kontrol edilmelidir.

Fluke TL76 setinin ayırt edici tarafı, ölçüm yapılacak noktaya göre uç açıklığının değiştirilebilmesidir. 4 mm uç, standart banana bağlantıları ve daha geniş temas yüzeyi isteyen elektriksel kontroller için kullanılır. 2 mm temas noktası ise ince terminal blokları, küçük devre bağlantıları ve Avrupa tipi prizlerde daha kontrollü temas sağlar. Fluke TL76 ile uç kapağı çıkarıldığında cihazın hangi ölçüm kategorisinde kullanılabileceği prob üzerindeki işaretlere göre belirlenmelidir.

Test kategorileri, Fluke TL76 seçiminde yalnızca kablo uzunluğu kadar önemlidir. Koruyucu kapak kullanımıyla CAT IV 600 V ve CAT III 1000 V seviyeleri desteklenir; kapak çıkarıldığında kategori ve izin verilen çalışma koşulları değişebilir. Fluke TL76, CAT II 1000 V, CAT III 1000 V ve CAT IV 600 V değerleriyle birlikte değerlendirilmelidir. Bağlanacak multimetrenin kendi kategori sınırı, test iletkeninin değerinden daha yüksek kabul edilmemelidir.

Fluke TL76; enerji panosu bakımı, priz kontrolü, sigorta ve devre sürekliliği, güç kaynağı doğrulaması, elektronik servis ve laboratuvar testlerinde kullanılabilir. İki farklı uç geometrisi sayesinde tek bir prob setiyle hem genel tesisat ölçümleri hem de daha küçük bağlantılar incelenebilir. Fluke TL76 kullanılırken ölçüm öncesinde devrenin gerilim seviyesi, prob uçlarının açıkta kalan metal kısmı ve cihaz girişinin doğru sokete bağlanması kontrol edilmelidir.

Farklı bağlantı noktalarında kontrollü ölçüm

Fluke TL76 ile güvenli çalışma alışkanlığı

Kablo üzerinde yırtılma, sertleşme, yanık izi veya banana fiş çevresinde gevşeme varsa Fluke TL76 kullanılmamalıdır. Ölçüm sırasında yalnızca yalıtımlı bölgeden tutulmalı, prob uçları devreye paralel veya seri bağlanacağı uygulamaya göre doğru konumlandırılmalıdır. Fluke TL76, ölçüm cihazının güvenlik kategorisini yükseltmez; sistemin en düşük kategoriye sahip parçası dikkate alınmalıdır.

Fluke TL76 seçimi, farklı ölçüm noktalarına düzenli erişim gerektiren servis ekipleri için pratiktir. 2 mm ve 4 mm temas seçenekleri, silikon kablo esnekliği ve kapaklı kategori işaretleri birlikte değerlendirildiğinde test süreci daha kontrollü hale gelir.

• 2 mm ve 4 mm temas seçeneklerini aynı sette birleştirir.
• Yaklaşık 1,4 m silikon yalıtımlı kırmızı/siyah kablo kullanır.
• Dik açılı, korumalı 4 mm banana fişlerle uyumludur.
• Çıkarılabilir yalıtımlı IC kapakları ve lantern tip uçları destekler.
• Koruyucu kapakla CAT IV 600 V, CAT III 1000 V ve CAT II 1000 V kullanım sınıfları sunar.

Fluke TL76, tek bir prob setinde farklı uç açıklıkları ve saha odaklı kablo ergonomisi arayan teknik ekipler için işlevsel bir aksesuardır.

bu ürün satın alırken kullanılacak multimetrenin soket yapısı, ölçüm kategorisi, uç kapağı ihtiyacı ve terminal geometrisi birlikte kontrol edilmelidir.

TL76 ürünü için saklama sırasında uç kapaklarının kaybolmaması, kabloların geniş yarıçapla sarılması ve prob uçlarının metal aletlerle temas ettirilmemesi aksesuar ömrünü destekler.

Prob setini temiz ve kuru tutmak, yalıtım yüzeyinde kir kaynaklı kaçakların oluşmasını önlemeye yardımcı olur.
