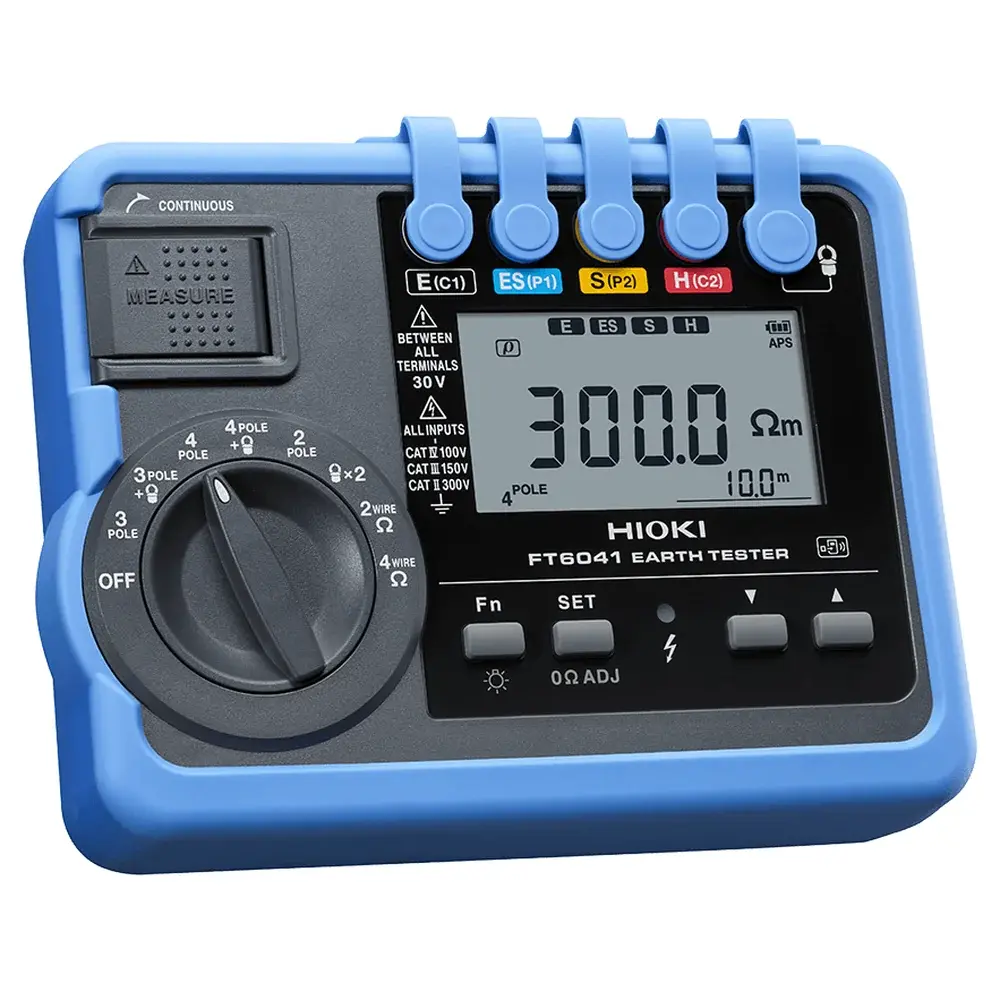

Hioki FT6041 Topraklama Test Cihazı 4 Kutuplu Toprak Özdirenç Ölçümlü
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki FT6041, 2, 3 ve 4 kutuplu topraklama direnci ölçümünü Wenner yöntemiyle toprak özdirenci ölçümü ve ayrı 2/4 terminalli düşük direnç ölçümüyle birleştiren çok fonksiyonlu bir topraklama test cihazıdır. Opsiyonel pens sensörlerle topraklama elektrodunu sökmeden (MEC) ve yardımcı kazık kullanmadan (2 pens yöntemi) ölçüm yapacak şekilde genişletilebilir. Topraklama tasarımı, servis, bakım ve muayene yapan elektrik profesyonelleri için tasarlanmış, IP67 korumalı bir cihazdır.
Hioki FT6041 Öne Çıkan Özellikler
- Wenner 4 kutuplu yöntemle toprak özdirenci ölçümü (Ω·m); elektrot aralığı 1–50 m arasında 0,1 m adımlarla girilir
- 3 kutuplu ölçüm ve birkaç ohm ve altındaki değerler için 4 terminalli 3 kutuplu ölçüm
- MEC fonksiyonu: pens sensörle yalnızca ölçülen elektroda akan akımı ölçerek elektrodu sökmeden ölçüm
- 2 pens yöntemi (opsiyonel FT9847 ve CT9848 ile): çoklu topraklı sistemlerde yardımcı kazıksız ölçüm
- 200 mA veya üzeri akımla 2 ve 4 terminalli düşük direnç (süreklilik) ölçümü
- IP67 koruma, -25 °C – 65 °C çalışma sıcaklığı, koruyucu takılıyken 1 m düşme dayanımı
- 30,0 V rms'ye kadar izin verilen toprak gerilimi ve 100 kΩ'a kadar yardımcı elektrot direnç toleransı
- 3 kutuplu yöntemde yaklaşık 6 saniyede sonuç; dolaşmayan kablo sarıcıları
- Beton ve sert zeminler için Earth Nets modülü L9846; opsiyonel Z3210 ile Bluetooth® veri aktarımı
Kullanım Alanları
Hioki FT6041; elektrik tesisatları ve topraklama sistemlerinde topraklama direnci ölçümü, bina tasarımı öncesinde topraklama tasarımı ve saha etüdü için toprak özdirenci ölçümü, topraklama elektrotları ile tesisat arasındaki süreklilik kontrolü için kullanılır. 2 pens yöntemi; iletim direkleri, paratonerler veya depolar gibi çoklu topraklamalı yapılar için uygundur. Earth Nets modülü sayesinde kazık çakılamayan beton yüzeylerde de ölçüm yapılabilir.
Teknik Özet
| Özellik | Değer |
|---|---|
| Topraklama ölçüm yöntemleri | 4 kutuplu, 3 kutuplu, 2 kutuplu, MEC, 2 pens |
| Topraklama direnci kademeleri | 3 Ω – 300,0 kΩ (6 kademe) |
| Toprak özdirenci | 4 kutuplu (Wenner) yöntem |
| Düşük direnç | 30 Ω / 300 Ω / 3000 Ω, 200 mA veya üzeri |
| Toprak gerilimi | 0–30,0 V rms |
| İzin verilen toprak gerilimi | 30 V rms veya 42,4 V tepe |
| Koruma sınıfı | IP65, IP67 |
| Güvenlik kategorisi | CAT IV 100 V, CAT III 150 V, CAT II 300 V |
| Boyutlar / ağırlık | Yaklaşık 189 × 148 × 48 mm, 765 g |
Kutu İçeriği
- Yardımcı topraklama kazığı L9840 (2'li set) × 2
- Ölçüm kablosu L9845-31 × 1
- Ölçüm kablosu L9845-33 × 1
- Ölçüm kablosu L9845-52 × 1
- Ölçüm kablosu L9841 × 1
- Test kablosu L9787 × 1
- Earth Nets modülü L9846 × 2
- Taşıma çantası C0208 × 1 ve C0209 × 1
- Koruyucu × 1
- LR6 alkalin pil × 4
- Kullanım kılavuzu ve kullanım önlemleri
Hioki FT6041 ile FT6041-91 Farkı
Hioki FT6041 standart aksesuarlarıyla sunulur; MEC ve 2 pens yöntemleri için pens sensörleri ayrıca alınır. FT6041-91 ise aynı aksesuarlara ek olarak FT9847 sinyal enjeksiyon pensi ve CT9848 sinyal algılama pensiyle birlikte gelir. MEC ölçümü için CT9848, kazıksız 2 pens ölçümü için CT9848 ile FT9847 birlikte kullanılır. İnce ve geniş ağızlı CT9848, dar alanlardaki elektrotları ve kalın baraları kavramak için tasarlanmıştır.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemelerde ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla).
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki FT6031-50 Topraklama Test Cihazı 2 ve 3 Kutuplu IP67
- Hioki FT6380-50 Pens Tipi Kazıksız Topraklama Direnci Ölçüm Cihazı
- Hioki IR5051 Yüksek Gerilim İzolasyon Test Cihazı 5 kV PV Fonksiyonlu
- Topraklama Test Cihazları
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki FT6041 ile toprak özdirenci ölçülebilir mi?
Evet. Wenner 4 kutuplu yöntemle önce direnç ölçülür, ardından girilen elektrot aralığına göre toprak özdirenci Ω·m olarak hesaplanır. Aralık 1–50 m arasında 0,1 m adımlarla ayarlanabilir.
Topraklama elektrodunu sökmeden ölçüm yapılabilir mi?
Evet, MEC fonksiyonuyla. Bu yöntemde 3 veya 4 kutuplu ölçüme opsiyonel CT9848 pens sensörüyle akım ölçümü eklenir ve yalnızca ölçülen elektroda akan akım dikkate alınır.
Kazık çakılamayan beton zeminde ölçüm mümkün mü?
Evet. Kutudan iki adet çıkan Earth Nets modülü L9846 açılıp yüzeye yerleştirilir ve üzerine su dökülerek temas sağlanır.
FT6041 ile FT6041-91 arasındaki fark nedir?
FT6041-91, standart aksesuarlara ek olarak FT9847 ve CT9848 pens sensörlerini içerir; bu pensler MEC ve 2 pens yöntemleri için gereklidir.
Cihaz hangi pillerle çalışır?
Cihaz 4 adet pille çalışır; standart pakette LR6 alkalin piller bulunur, Ni-MH şarj edilebilir pil de kullanılabilir. Üretici 3 kutuplu yöntemde yaklaşık 500 ölçüm belirtir.
Kalibrasyon sertifikası sağlıyor musunuz?
Talep halinde ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası iş ortağımız laboratuvar üzerinden sağlanabilir.
Genel özellikler (doğruluk garantisi 1 yıl)
| Özellik | Değer |
|---|---|
| Ölçüm parametreleri | Topraklama direnci: 4 kutuplu, 3 kutuplu, 2 kutuplu yöntem, MEC fonksiyonu, pensli ölçüm (iki pens); toprak özdirenci: 4 kutuplu yöntem; düşük direnç: 4 terminalli ve 2 terminalli yöntem; toprak gerilimi |
| Toprak gerilimi | 0–30,0 V rms; doğruluk ±%2,3 rdg. ±8 dgt. (50/60 Hz), ±%1,3 rdg. ±4 dgt. (DC) |
| Fonksiyonlar | Gerilimli hat uyarısı, otomatik güç tasarrufu, toprak özdirenci gösterimi (yalnızca 4 kutuplu), sıfır ayarı, otomatik tutma, sürekli ölçüm modu, kablosuz iletişim (yalnızca Z3210 takılıyken), sesli uyarı, karşılaştırıcı, ekran değiştirme, toprak gerilimi aşırı yük gösterimi |
| Çalışma sıcaklığı ve nem (yoğuşmasız) | -25 °C – 65 °C; -25–40 °C: %80 bağıl nem veya altı; 40–45 °C: %60; 45–50 °C: %50; 50–55 °C: %40; 55–60 °C: %30; 60–65 °C: %25 veya altı |
| Depolama sıcaklığı ve nem | -25 °C – 65 °C, %80 bağıl nem veya altı (yoğuşmasız) |
| Toz ve su koruması | IP65, IP67 (EN60529) |
| Güvenlik kategorisi | CAT IV 100 V, CAT III 150 V, CAT II 300 V |
| Standartlar | EN61010 (güvenlik), EN61326 (EMC), EN61557-1 / EN61557-10 / EN61557-14 (düşük direnç ölçümü, topraklama test cihazları), EN61557-5 (topraklama test cihazları) |
| Güç kaynağı | HR6 Ni-MH pil × 4 veya alkalin pil × 4 (bkz. not) |
| Pil başına ölçüm sayısı | 500 (3 kutuplu, Z3210 takılı değilken); 400 (3 kutuplu, Z3210 takılı ve kablosuz iletişim kullanılırken) — Ni-MH pil × 4, 23 °C referans değer |
| Boyutlar ve ağırlık | Yaklaşık 189 mm G × 148 mm Y × 48 mm D, yaklaşık 765 g (pil ve koruyucu dahil) |
| Standart aksesuarlar | Yardımcı topraklama kazığı L9840 (2'li set) × 2, ölçüm kablosu L9845-31 × 1, L9845-33 × 1, L9845-52 × 1, L9841 × 1, test kablosu L9787 × 1, Earth Nets modülü L9846 × 2, taşıma çantası C0208 × 1, C0209 × 1, koruyucu × 1, LR6 alkalin pil × 4, kullanım kılavuzu × 1, kullanım önlemleri × 1 |
Topraklama direnci: 4 kutuplu, 3 kutuplu, 2 kutuplu yöntem
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | Gerilim uygulayıp gerilim ve akımı ölçme (senkron algılama ile etkin direnç ölçümü) |
| Kademeler | 3 Ω (0–3,000 Ω), 30 Ω (0–30,00 Ω), 300 Ω (30,0–300,0 Ω), 3000 Ω (300–3000 Ω), 30,00 kΩ (3,00–30,00 kΩ), 300,0 kΩ (30,0–300,0 kΩ) |
| Doğruluk | ±%1,5 rdg. ±6 dgt. / ±%1,5 rdg. ±4 dgt. (kademeye göre; 3 Ω kademesi için kaynakta değer verilmemiş) |
| Yardımcı topraklama elektrodu izin verilen direnci | 5 kΩ / 50 kΩ / 100 kΩ (kademeye göre) |
| İzin verilen toprak gerilimi | 30 V rms veya 42,4 V tepe |
MEC fonksiyonu: pens sensörlü 4 kutuplu ve 3 kutuplu yöntem
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | Gerilim uygulayıp gerilim ve akımı ölçme (senkron algılama ile etkin direnç ölçümü) |
| Kademeler | 30 Ω (0,00–30,00 Ω), 300 Ω (30,0–300,0 Ω), 3000 Ω (300–3000 Ω), 30,00 kΩ (3–30,00 kΩ) |
| Doğruluk | ±%5 rdg. ±6 dgt. / ±%5 rdg. ±3 dgt. (kademeye göre) |
Topraklama direnci: 2 pens yöntemi
| Özellik | Değer |
|---|---|
| Ölçüm prensibi | Gerilim uygulayıp gerilim ve akımı ölçme (senkron algılama ile etkin direnç ölçümü) |
| Kademeler | 20 Ω (0,02–20,00 Ω), 200 Ω (20,0–200,0 Ω), 500 Ω (200–500 Ω) |
| Doğruluk | ±%7 rdg. ±3 dgt. / ±%35 rdg. (kademeye göre) |
Düşük direnç ölçümü
| Özellik | Değer |
|---|---|
| Açık devre gerilimi | 4,0 V – 6,9 V |
| Ölçüm akımı | 200 mA veya üzeri |
| Kademeler | 30 Ω (0,00–30,00 Ω), 300 Ω (30,0–300,0 Ω), 3000 Ω (300–3000 Ω) |
| Doğruluk | 30 Ω kademesi: ±3 dgt. (0,00–0,19 Ω), ±%2 rdg. ±2 dgt. (0,20–10,00 Ω); diğer kademeler: ±%2 rdg. ±2 dgt. |
