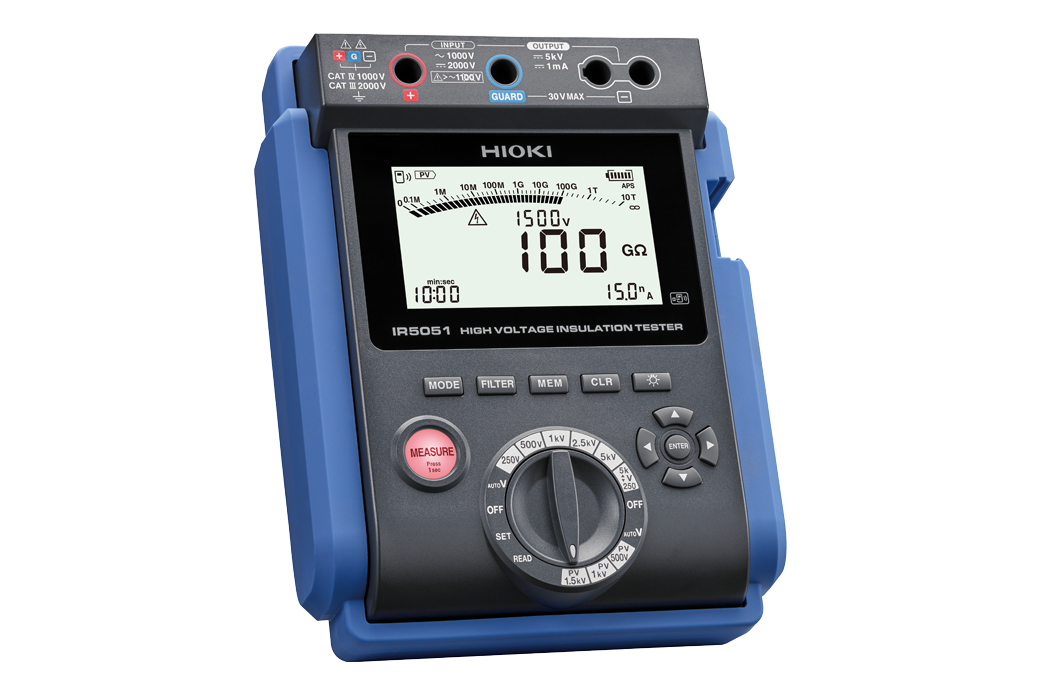

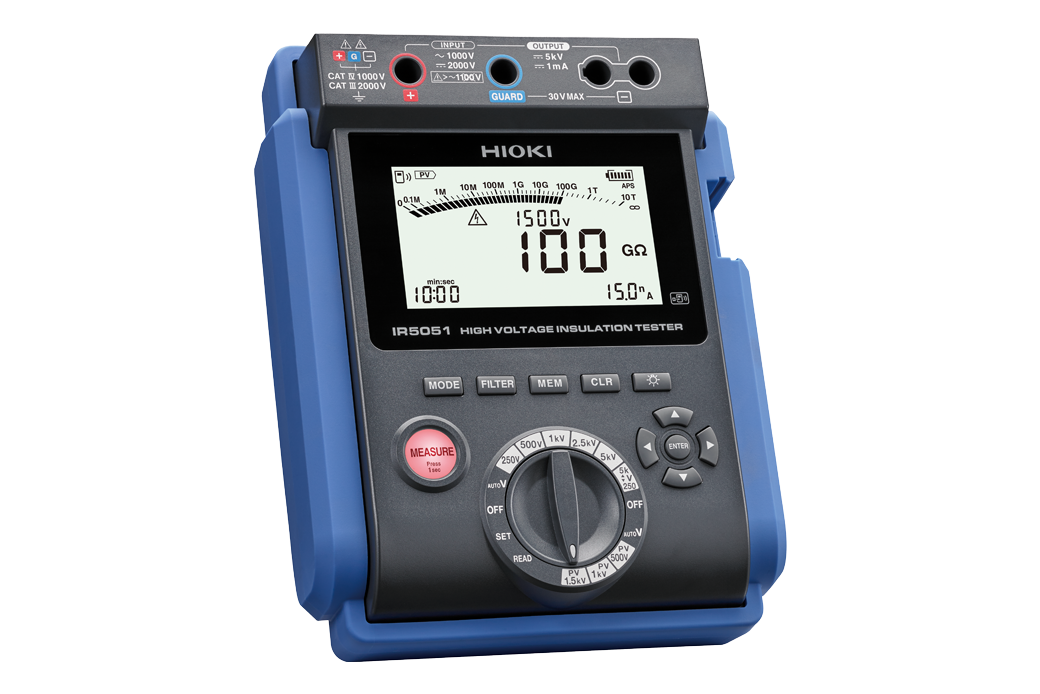

Hioki IR5051 Yüksek Gerilim İzolasyon Test Cihazı 5 kV PV Fonksiyonlu
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki IR5051, 5 kV'a kadar test gerilimi üretebilen kompakt ve hafif bir yüksek gerilim izolasyon test cihazıdır. Hioki'nin ölçüm teknolojisiyle 10 TΩ'a kadar kararlı ölçüm yapar ve standart izolasyon modunun yanında, güneş enerjisi (PV) sistemlerinde elektrik üretimi sürerken izolasyon direncini ölçen özel bir PV fonksiyonuna sahiptir. Trafo, kablo ve motor bakımı yapan ekipler ile 1500 V ve 2000 V'a kadar GES sistemlerinde çalışan teknisyenler için tasarlanmıştır.
Hioki IR5051 Öne Çıkan Özellikler
- 250 V – 5 kV DC izolasyon test gerilimi: 5 hazır kademe ve 10 V / 25 V adımlarla ince ayar
- 10 TΩ'a kadar kararlı ölçüm; blendajlı kablolar, GUARD terminali ve filtre fonksiyonu
- PV izolasyon direnci fonksiyonu: 250 V – 2 kV (hazır 500 V / 1 kV / 1,5 kV), 100 GΩ'a kadar, sistem üretim yaparken ölçüm
- IEC 62446-1 Kategori 1 ve Kategori 2 testleriyle uyumluluk
- PI, DAR, DD teşhis değerlerinin otomatik hesaplanması; SV, Ramp ve zamanlayıcı fonksiyonları
- 2.000 V DC'ye kadar gerilim ölçümü; GENNECT Cross ile toprak arızalı paneli bulma desteği
- Güvenlik: 1 s basılı tutarak test başlatma, yüksek gerilimde yanıp sönen MEASURE düğmesi, otomatik deşarj
- Opsiyonel Z3210 ile Bluetooth veri aktarımı ve 1 s aralıklı loglama grafiği; opsiyonel DT4900-01 ile USB aktarımı
- IP65 korumalı C0212 sert taşıma çantası dahil; AA alkalin veya Ni-MH pil ile çalışma
Kullanım Alanları
Hioki IR5051; güneş enerjisi santrallerinde (GES) dizi izolasyon direnci ölçümü ve toprak arızası tespiti, yüksek gerilim kablolarının, trafoların, motorların izolasyon testleri ve periyodik bakım ölçümleri için kullanılır. PV fonksiyonu sayesinde ölçüm için geceyi beklemek veya üretimi durdurmak gerekmez. Arızalı dizi bulunduktan sonra ayırıcıdaki gerilim ölçülüp GENNECT Cross'a gönderildiğinde yazılım toprak arızalı paneli belirlemeye yardımcı olur.
Teknik Özet
| Özellik | Değer |
|---|---|
| İzolasyon test gerilimi | 250 V – 5 kV DC (hazır: 250 V / 500 V / 1 kV / 2,5 kV / 5 kV) |
| Ölçüm aralığı (5 kV) | 50,0 GΩ'a kadar ±%5 rdg. ±5 dgt.; 10,00 TΩ'a kadar ±%20 rdg. |
| PV izolasyon direnci | 250 V – 2 kV DC, 100 GΩ'a kadar |
| İzolasyon teşhisi | PI, DAR, DD, SV, Ramp, zamanlayıcı |
| Kaçak akım | 0,00 nA – 3,00 mA |
| Gerilim ölçümü | 30–1.000 V AC, ±10–±2.000 V DC, ±%3 rdg. ±3 dgt. |
| Koruma sınıfı | IP40 (cihaz), IP65 (C0212 çanta) |
| Güç kaynağı | 8 × AA alkalin veya Ni-MH pil, yaklaşık 5 saat |
| Boyutlar / ağırlık | 195 × 254 × 89 mm, 1,7 kg |
Kutu İçeriği
- Test kabloları L9850-01, L9850-02, L9850-03 (her biri × 1)
- Timsah klipsler L9851-01, L9851-02, L9851-03 (her biri × 1)
- Test pimi seti L9852 × 1
- Taşıma çantası C0212 × 1
- LR6 alkalin pil × 8
- Kullanım kılavuzu ve kullanım önlemleri
- Kablosuz Adaptör Z3210 (yalnızca IR5051-90 setinde)
Hioki IR5051 ile IR5050 Farkı
Hioki IR5050 ve IR5051 aynı gövdeyi, 250 V – 5 kV izolasyon ölçümünü, 10 TΩ'a kadar ölçüm aralığını ve PI, DAR, DD, SV, Ramp teşhis fonksiyonlarını paylaşır. Temel fark PV fonksiyonudur: Hioki IR5051, güneş enerjisi sistemleri için ayrı bir PV izolasyon direnci ölçüm bölümüne sahiptir. Bu bölüm 250 V – 2 kV test gerilimiyle (hazır kademeler 500 V, 1 kV, 1,5 kV) 100 GΩ'a kadar ölçer ve sistem elektrik üretirken dizileri test etmeyi sağlar; Hioki broşürüne göre PV izolasyon ölçümü yalnızca IR5051'de bulunur. Bluetooth için her iki modelde de opsiyonel Z3210 kablosuz adaptör gerekir; IR5051-90 seti adaptörle birlikte gelir. Yalnızca kablo, motor, trafo gibi yüksek gerilim ekipmanlarında izolasyon ölçümü yapacaksanız IR5050, GES sahasında da çalışacaksanız IR5051 uygundur.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemelerde ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla).
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki IR5050 Yüksek Gerilim İzolasyon Test Cihazı 5 kV 10 TΩ
- Hioki IR4053-10 PV Sistemleri İçin Dijital İzolasyon Test Cihazı 1000 V
- Hioki IR4056-20 Dijital İzolasyon Test Cihazı 50–1000 V 4000 MΩ
- İzolasyon Test Cihazları
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki IR5051 ile PV sistem üretim yaparken ölçüm yapılabilir mi?
Evet. PV izolasyon direnci fonksiyonu, güneş enerjisi sistemleri gün ışığında üretim yaparken üretilen akımdan etkilenmeden ölçüm yapmak için tasarlanmıştır; 2000 V'a kadar PV sistemlerde kullanılabilir.
Hioki IR5051 hangi test gerilimlerini sunar?
Standart izolasyon ölçümünde 250 V – 5 kV DC (hazır kademeler 250 V, 500 V, 1 kV, 2,5 kV, 5 kV), PV fonksiyonunda 250 V – 2 kV DC (hazır kademeler 500 V, 1 kV, 1,5 kV) uygular.
IR5051 ile IR5051-90 arasındaki fark nedir?
Cihaz aynıdır; IR5051-90 setinde Z3210 kablosuz adaptör bulunur. IR5051'de Bluetooth için Z3210 ayrıca alınmalıdır.
PI, DAR ve DD değerleri otomatik hesaplanıyor mu?
Evet. Ölçüm tamamlandığında cihaz izolasyon direnci ve kaçak akımın yanı sıra PI, DAR ve DD değerlerini hesaplayarak gösterir.
Cihaz hangi pillerle çalışır?
8 adet AA boy LR6 alkalin pil veya HR6 Ni-MH şarj edilebilir pil ile çalışır. Alkalin pille 5 kV üretimde yaklaşık 5 saat sürekli çalışma belirtilir.
Kalibrasyon ve garanti nasıl işliyor?
Ürün orijinal olup 3 yıl üretici garantilidir. Talep halinde ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir.
Genel özellikler (doğruluk garantisi 1 yıl)
| Özellik | Değer |
|---|---|
| Ölçüm parametreleri | İzolasyon direnci, PV izolasyon direnci, kaçak akım, gerilim, kapasitans (DD fonksiyonu) |
| Terminallere maks. anma gerilimi | 1000 V AC, 2000 V DC |
| Toprağa karşı maks. anma gerilimi | 1000 V (CAT IV), 600 V (CAT III) |
| İzolasyon teşhis fonksiyonları | PI, DAR, DD, SV, Ramp, zamanlayıcı (Timer) |
| Diğer fonksiyonlar | Pil şarj göstergesi, gerilimli devre göstergesi, otomatik güç tasarrufu, otomatik deşarj, arka aydınlatma, sesli uyarı, manuel kayıt, loglama kaydı, sıcaklık ve nem girişi, geçen süre gösterimi, saat, filtre, donanım filtresi, veri tutma, sistem sıfırlama, USB iletişimi (yalnızca DT4900-01 ile), kablosuz iletişim (yalnızca Z3210 ile), karşılaştırıcı, direnç göstergesi, delinme (breakdown) kesmesi, negatif gerilim bildirimi |
| Çalışma sıcaklığı ve nem | -20 °C – 50 °C (yoğuşmasız): -20–40 °C %80 bağıl nem altı, 40–45 °C %60 altı, 45–50 °C %50 altı |
| Depolama sıcaklığı ve nem | -25 °C – 65 °C, %80 bağıl nem altı (yoğuşmasız) |
| Toz ve su koruması | IP40 (koruyucu takılıyken, terminaller hariç), IP65 (taşıma çantası C0212) |
| Standartlar | EN61010 (güvenlik), EN61326 (EMC), IEC 61557-1, IEC 61557-2 (izolasyon direnci test cihazı) |
| Güç kaynağı | LR6 (AA) alkalin pil × 8 veya HR6 (AA) Ni-MH şarj edilebilir pil × 8 |
| Sürekli çalışma süresi | Z3210 takılı değilken yaklaşık 5 saat; Z3210 takılı ve kablosuz iletişim kullanılırken yaklaşık 4 saat (alkalin pil, 5 kV üretimi, +/- terminaller açık, arka ışık ve karşılaştırıcı kapalı) |
| Dahili kayıt | 1000 veri noktası, minimum loglama aralığı 5 s (broşür) |
| Boyutlar ve ağırlık | 195 mm G × 254 mm Y × 89 mm D, 1,7 kg (pil dahil) |
| Standart aksesuarlar | Test kablosu L9850-01 × 1, L9850-02 × 1, L9850-03 × 1, timsah klips L9851-01 × 1, L9851-02 × 1, L9851-03 × 1, test pimi seti L9852 × 1, taşıma çantası C0212 × 1, LR6 alkalin pil × 8, kullanım kılavuzu × 1, kullanım önlemleri × 1; Kablosuz Adaptör Z3210 yalnızca IR5051-90'da |
PV izolasyon direnci ölçümü
| Özellik | Değer |
|---|---|
| Test gerilimi aralığı | 250 V – 2,00 kV DC |
| Hazır test gerilimleri | 500 V / 1 kV / 1,5 kV |
| Kullanıcı ayarlı test gerilimi | 250 V – 1 kV: 10 V adımlarla; 1 kV – 2 kV: 25 V adımlarla |
| Garantili doğruluk aralığı (1), ±%5 rdg. ±5 dgt. | 500 V: 0,00 MΩ – 5,00 GΩ; 1000 V: 0,00 MΩ – 10,00 GΩ; 1500 V: 0,00 MΩ – 20,0 GΩ |
| Garantili doğruluk aralığı (2), ±%20 rdg. | 500 V: 5,01 GΩ – 100 GΩ; 1000 V: 10,1 GΩ – 100 GΩ; 1500 V: 20,1 GΩ – 100 GΩ |
| Anma akımı | [Test gerilimi] / [20 MΩ] |
| Kısa devre akımı | 2 mA veya altı |
| Ölçüm sayısı | Tam dolu bir pil setiyle 1000 veya üzeri |
İzolasyon direnci ölçümü
| Özellik | Değer |
|---|---|
| Test gerilimi aralığı | 250 V – 5,20 kV DC |
| Kullanıcı ayarlı test gerilimi | 250 V – 1 kV: 10 V adımlarla; 1 kV – 5 kV: 25 V adımlarla |
| Hazır test gerilimleri | 250 V / 500 V / 1000 V / 2500 V / 5000 V |
| Garantili doğruluk aralığı (1), ±%5 rdg. ±5 dgt. | 250 V: 0,00 MΩ – 2,50 GΩ; 500 V: 0,00 MΩ – 5,00 GΩ; 1000 V: 0,00 MΩ – 10,0 GΩ; 2500 V: 0,00 MΩ – 25,0 GΩ; 5000 V: 0,00 MΩ – 50,0 GΩ |
| Garantili doğruluk aralığı (2), ±%20 rdg. | 250 V: 2,51 GΩ – 500 GΩ; 500 V: 5,01 GΩ – 1,00 TΩ; 1000 V: 10,1 GΩ – 2,00 TΩ; 2500 V: 25,1 GΩ – 5,00 TΩ; 5000 V: 50,1 GΩ – 10,00 TΩ |
| Anma akımı | 1 mA – 1,2 mA |
| Kısa devre akımı | 2 mA veya altı |
| Ölçüm sayısı | Tam dolu bir pil setiyle 200 veya üzeri |
Kaçak akım ölçümü
| Özellik | Değer |
|---|---|
| Ölçüm aralıkları (otomatik) | 10 nA / 100 nA / 1000 nA / 10 μA / 100 μA / 1 mA |
| Gösterge aralığı | 0,00–9,99 nA / 9,0–99,9 nA / 90–999 nA / 0,90–9,99 μA / 9,0–99,9 μA / 90–999 μA ve 0,90–3,00 mA |
| Çözünürlük | 0,01 nA / 0,1 nA / 1 nA / 0,01 μA / 0,1 μA / 1 μA (90–999 μA), 0,01 mA (0,90–3,00 mA) |
Gerilim ölçümü
| Özellik | Değer |
|---|---|
| Garantili doğruluk aralığı | 30 V – 1.000 V AC (45 Hz – 65 Hz), ±10 V – ±2.000 V DC |
| Doğruluk | ±%3 rdg. ±3 dgt. |
| Giriş direnci | 500 kΩ veya üzeri (DC, 45 Hz – 65 Hz) |
| Aşırı yük koruması | 1100 V AC ve 2200 V DC (1 dk, +/- terminaller arası) |
Kapasitans ölçümü
| Özellik | Değer |
|---|---|
| Ölçüm koşulu | İzolasyon direnci ölçümü bittikten sonra otomatik ölçülür (çıkış gerilimi 250 V veya altındaysa ölçülmez) |
| Doğruluk | ±%10 rdg. ±5 nF (garantili doğruluk aralığı: 10,0 nF – 25,0 µF) |
| Ölçüm aralıkları | 100 nF / 1000 nF / 10 μF |
| Gösterge aralığı | 0,0–99,9 nF / 100–999 nF / 1,00–9,99 μF ve 10,0–25,0 μF |
| Çözünürlük | 0,1 nF / 1 nF / 0,01 μF (1,00–9,99 μF), 0,1 μF (10,0–25,0 μF) |
