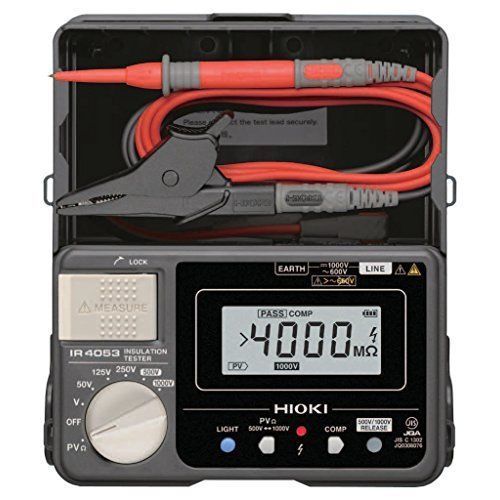

Hioki IR4053-10 PV Sistemleri İçin Dijital İzolasyon Test Cihazı 1000 V
- Ücretsiz Kargo
- 12 aya varan taksit
- 36 ay garanti
- Teknik destek
Hioki IR4053-10, güneş enerjisi (PV) üretim sistemleri için geliştirilmiş dijital bir izolasyon direnci test cihazıdır. Özel PVΩ fonksiyonu sayesinde sistem gün ışığında elektrik üretmeye devam ederken, dizileri kısa devre etmeden ve ark riski oluşturmadan izolasyon direncini ölçer; sonucu yaklaşık 4 saniyede gösterir. GES kurulum, devreye alma ve bakım ekipleri için tasarlanmıştır; standart izolasyon ölçümleri için 50 V'tan 1000 V'a kadar 5 kademe de sunar.
Hioki IR4053-10 Öne Çıkan Özellikler
- PVΩ fonksiyonu: üretim sırasında PV izolasyon direncini üretilen akımdan etkilenmeden ölçme
- Ölçülen devreyi kısa devre etmeye gerek yok; ayrı kısa devre anahtarı ve gece ölçümü gerektirmez
- PVΩ ölçümünde sonucu yaklaşık 4 saniyede gösterir, ardından değeri her saniye günceller
- Standart izolasyon ölçümü için 5 kademe: 50 / 125 / 250 / 500 / 1000 V DC, 4000 MΩ'a kadar
- 1000 V'a kadar DC gerilim ölçümü: 1000 V destekli PV sistemlerinde açık devre gerilimi kontrolü
- Karşılaştırıcı (komparatör) fonksiyonu: ayarlanan değerin altındaki sonuçlarda kırmızı ışıkla uyarı
- Otomatik AC/DC algılama, gerilimli devre göstergesi ve otomatik deşarj
- Arka aydınlatmalı yarı geçirgen FSTN LCD ekran
- 1 m yükseklikten beton zemine düşmeye dayanıklı gövde
Kullanım Alanları
Hioki IR4053-10; güneş enerjisi santrallerinde (GES) ve çatı tipi PV sistemlerinde dizi (string) izolasyon direnci ölçümleri, devreye alma testleri, periyodik bakım ve arıza tespiti için kullanılır. Normal izolasyon kademeleri sayesinde PV sahası dışında elektrik tesisatı, pano ve kablo izolasyon kontrollerinde de görev yapabilir.
Teknik Özet
| Özellik | Değer |
|---|---|
| PVΩ ölçümü | 500 V DC / 2000 MΩ, 1000 V DC / 4000 MΩ |
| PVΩ doğruluğu | ±%4 rdg. (1. aralık), ±%8 rdg. (2. aralık) |
| İzolasyon test gerilimleri | 50 / 125 / 250 / 500 / 1000 V DC |
| Etkin maksimum gösterge değeri | 100 / 250 / 500 / 2000 / 4000 MΩ |
| DC gerilim ölçümü | 4,2 V – 1000 V, ±%1,3 rdg. ±4 dgt. |
| AC gerilim ölçümü | 420 V / 600 V, 50/60 Hz, ±%2,3 rdg. ±8 dgt. |
| Yanıt süresi | İzolasyon: 1 s, PVΩ: 4 s |
| Güvenlik kategorisi | CAT III 600 V |
| Güç kaynağı | 4 × LR6 (AA) alkalin pil, yaklaşık 20 saat |
| Boyutlar / ağırlık | 159 × 177 × 53 mm, yaklaşık 600 g |
Kutu İçeriği
- Test kablosu L9787 × 1
- Boyun askısı × 1
- Kullanım kılavuzu × 1
- LR6 (AA) alkalin pil × 4
Hioki IR4053-10 ile IR4056-20 Farkı
İki model de aynı gövdeyi ve 50–1000 V arası 5 izolasyon kademesini paylaşır. Hioki IR4053-10'u ayıran özellikler; üretim sırasında ölçüm yapabilen PVΩ fonksiyonu ve 1000 V'a kadar DC gerilim ölçümüdür. IR4056-20 ise 200 mA test akımıyla düşük direnç (süreklilik) ölçümü sunar ve DC gerilimi 600 V'a kadar ölçer; Hioki broşürüne göre düşük direnç ölçümü IR4053'te bulunmaz. Güneş enerjisi sahasında çalışıyorsanız IR4053-10, genel elektrik tesisatı ve topraklama iletkeni sürekliliği için IR4056-20 daha uygundur.
Neden İnovasyonTest?
- İnovasyonTest, Hioki yetkili satıcısıdır.
- Orijinal ürün ve 3 yıl üretici garantisi.
- Stoktaki ürünlerde aynı gün kargo.
- 5.000 TL üzeri siparişlerde ücretsiz kargo.
- Kredi kartına 12 aya varan taksit imkânı.
- Havale ile ödemelerde ek indirim fırsatı.
- Talebe bağlı, ek ücretli TÜRKAK akrediteli kalibrasyon sertifikası (iş ortağımız olan kalibrasyon laboratuvarı aracılığıyla).
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek.
- Kurumsal ve toplu alımlar için teklif formu üzerinden bize ulaşabilirsiniz.
İlgili Ürünler
- Hioki IR4016-20 Analog İzolasyon Test Cihazı 500 V 100 MΩ
- Hioki IR4056-20 Dijital İzolasyon Test Cihazı 50–1000 V 4000 MΩ
- Hioki IR4057-50 Dijital İzolasyon Test Cihazı 50–1000 V Bar Grafikli
- İzolasyon Test Cihazları
- Tüm Hioki ürünleri
Sıkça Sorulan Sorular
Hioki IR4053-10 ile PV sistem üretim yaparken ölçüm yapılabilir mi?
Evet. PVΩ fonksiyonu, sistem gün ışığında elektrik üretirken izolasyon direncini üretilen akımdan etkilenmeden ölçmek için tasarlanmıştır; dizileri kısa devre etmek gerekmez.
PVΩ ölçüm sonucu ne kadar sürede görüntülenir?
Ölçüm başladıktan yaklaşık 4 saniye sonra değer görüntülenir ve sonrasında her saniye güncellenir.
Hangi test gerilimleri mevcut?
Standart izolasyon ölçümünde 50, 125, 250, 500 ve 1000 V DC; PVΩ fonksiyonunda 500 V ve 1000 V DC kademeleri bulunur.
Hioki IR4053-10 DC gerilim ölçebilir mi?
Evet, 1000 V'a kadar DC gerilim ölçer (±%1,3 rdg. ±4 dgt.). Bu sayede 1000 V destekli PV sistemlerinde açık devre gerilimi kontrol edilebilir.
Cihazla birlikte neler geliyor?
L9787 test kablosu, boyun askısı, kullanım kılavuzu ve 4 adet LR6 (AA) alkalin pil standart olarak gelir.
Kalibrasyon sertifikası sağlıyor musunuz?
Talep halinde, ek ücretli olarak iş ortağımız laboratuvar üzerinden TÜRKAK akrediteli kalibrasyon sertifikası sağlanabilir.
PVΩ ölçümü (doğruluk garantisi 1 yıl)
| Özellik | Değer |
|---|---|
| Anma çıkış gerilimi | 500 V DC / 1000 V DC |
| Etkin maksimum gösterge değeri | 2000 MΩ / 4000 MΩ |
| Ölçüm aralığı / doğruluk (500 V) | 0,200–500 MΩ: ±%4 rdg.; 501–2000 MΩ: ±%8 rdg. |
| Ölçüm aralığı / doğruluk (1000 V) | 0,200–1000 MΩ: ±%4 rdg.; 1010–4000 MΩ: ±%8 rdg. |
| Diğer ölçüm aralığı / doğruluk | 0–0,199 MΩ: ±%2 rdg. ±6 dgt. |
İzolasyon direnci ölçümü (doğruluk garantisi 1 yıl)
| Özellik | Değer |
|---|---|
| Anma çıkış gerilimi | 50 V / 125 V / 250 V / 500 V / 1000 V DC |
| Etkin maksimum gösterge değeri | 100 MΩ / 250 MΩ / 500 MΩ / 2000 MΩ / 4000 MΩ |
| Doğruluk, 1. etkin ölçüm aralığı | ±%4 rdg.; 0,200–10,00 MΩ / 0,200–25,0 MΩ / 0,200–50,0 MΩ / 0,200–500 MΩ / 0,200–1000 MΩ |
| Alt sınır direnci | 0,05 MΩ / 0,125 MΩ / 0,25 MΩ / 0,5 MΩ / 1 MΩ |
| Aşırı yük koruması | 50–500 V kademeleri: 600 V AC (10 s); 1000 V kademesi: 1200 V DC (10 s) |
Gerilim ölçümü ve genel özellikler
| Özellik | Değer |
|---|---|
| DC gerilim aralığı | 4,2 V (0,001 V çözünürlük) – 1000 V (1 V çözünürlük), 4 kademe, ±%1,3 rdg. ±4 dgt. (1000 V üzeri doğruluk garantisi dışında) |
| AC gerilim aralığı | 420 V (0,1 V çözünürlük) / 600 V (1 V çözünürlük), 2 kademe, 50/60 Hz, ±%2,3 rdg. ±8 dgt. (600 V üzeri doğruluk garantisi dışında) |
| Ekran | Arka aydınlatmalı yarı geçirgen FSTN LCD |
| Yanıt süresi | İzolasyon direnci: 1 saniye, PVΩ fonksiyonu: 4 saniye (üretici iç testleri) |
| Diğer fonksiyonlar | Gerilimli devre göstergesi, otomatik deşarj, otomatik DC/AC algılama, karşılaştırıcı, düşmeye dayanıklılık, otomatik güç tasarrufu |
| Güvenlik kategorisi | CAT III 600 V |
| Çalışma sıcaklığı | 0 °C – 50 °C, %90 bağıl nem veya altı (yoğuşmasız) |
| Depolama sıcaklığı | -10 °C – 50 °C, %90 bağıl nem veya altı (yoğuşmasız) |
| Güç kaynağı | AA alkalin pil (LR6) × 4, sürekli çalışma: yaklaşık 20 saat (üretici iç testleri) |
| Boyutlar ve ağırlık | 159 mm G × 177 mm Y × 53 mm D, yaklaşık 600 g (pil dahil, test kablosu hariç) |
| Standart aksesuarlar | Test kablosu L9787 × 1, boyun askısı × 1, kullanım kılavuzu × 1, AA alkalin pil (LR6) × 4 |
