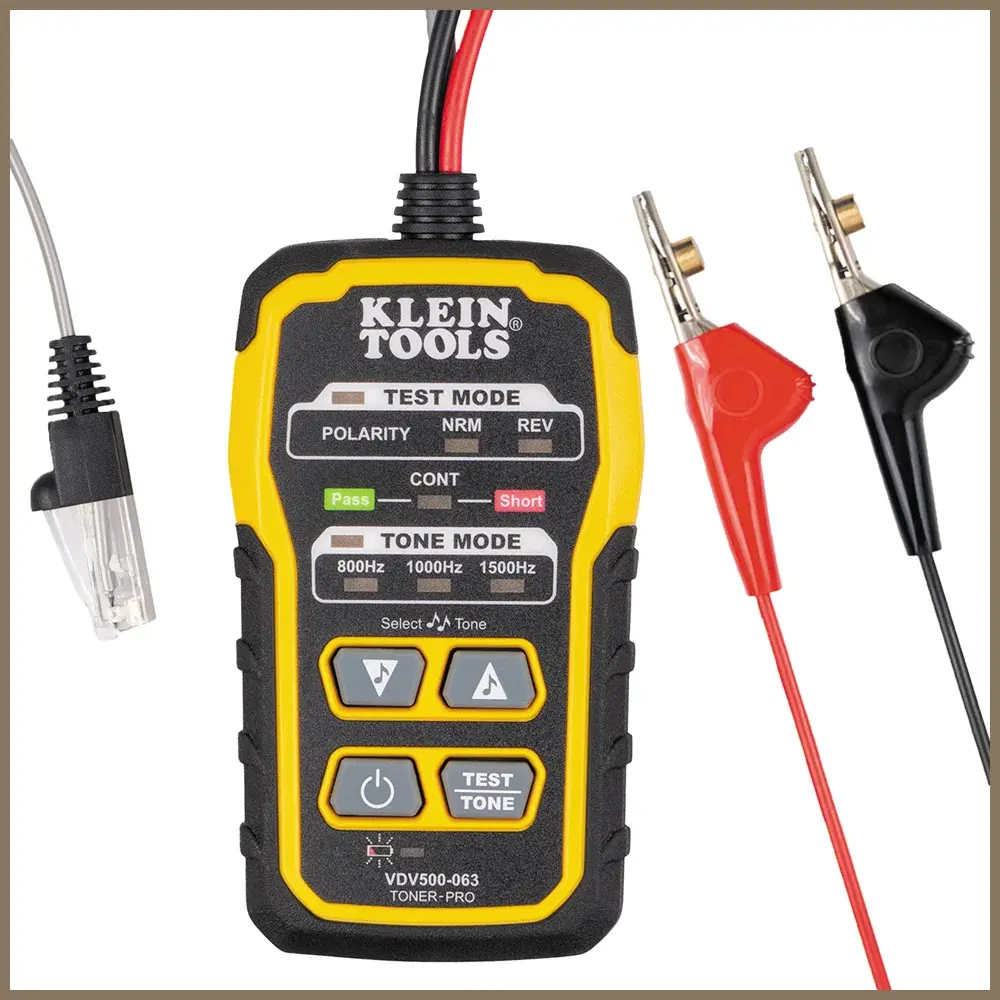

Klein Tools VDV500-063 Toner-PRO Analog Ton Üreteci, 5 Ton, RJ11 Fişli

Klein Tools VDV500-063 Toner-PRO Analog Ton Üreteci

Klein Tools VDV500-063 Toner-PRO analog ton üreteci, kablo tanımlama, kablo takibi ve kablo çifti tanımlamada kullanılır. Beş farklı ton kadansı ve açılı iğneli (ABN) klipsleriyle enerjisiz, ucu açık kablolarda doğru çifti bulmanızı sağlar. Telefon ve data kablolarıyla çalışan network ve zayıf akım teknisyenleri için uygundur.

VDV500-063 Toner-PRO Analog Ton Üreteci Öne Çıkan Özellikler

• Ucu açık, aktif olmayan kablolar için profesyonel sınıf analog ton üretecidir.
• Tonun takibi için ayrı satılan Probe-PRO kablo bulucu prob (VDV500-123) gerekir.
• Beş farklı ton kadansı sunar.
• Dayanıklı açılı iğneli (ABN) klipsler kablolara sağlam şekilde tutunur.
• RJ11 fiş, telefon veya RJ45 data prizlerine takılarak tek tek iletkenlere ya da kablo çiftlerine ton gönderir.
• Süreklilik ve polarite testi yapar; sonuçlar açıkça etiketlenmiş LED'lerde gösterilir.
• Otomatik kapanma ve düşük pil göstergesi vardır; boyun askısı halkası bulunur.

Kullanım Alanları

• Telefon ve data kablolarında kablo çifti tanımlama
• Enerjisiz kabloların ton ile takibi
• RJ11 ve RJ45 prizlerden kablo ucunun bulunması
• Kablolarda süreklilik ve polarite kontrolü

Kutu İçeriği

• Toner-PRO ton üreteci
• 4 adet AAA pil

VDV500-063 Toner-PRO Ton Üreteci Hakkında

VDV500-063 Toner-Pro, kablo tanımlama, kablo takibi ve kablo çifti tanımlama için profesyonel serideki ton üretecidir; farklı ton frekansları ve güçlü çıkışıyla kabloların takibine yardımcı olur. Ton frekansı Ton Modu Yukarı ve Aşağı düğmeleriyle değiştirilir; düğmeye art arda basıldığında frekanslar döngü halinde sırayla seçilir ve gönderilen frekans ton frekans göstergelerinde izlenir. Kablonun karşı ucundaki ton, ayrı satılan VDV500-123 Probe-Pro ile bulunur.

Cihaz yalnızca enerjisiz kablolara ton gönderir. Açıldığında, takip edilecek iki iletken arasında iletken bir yol olup olmadığını süreklilik testiyle kontrol eder; CONT göstergesi yeşilse ton gönderilebilir, kırmızıysa kısa devre vardır ve ton gönderilmez. TEST/TONE düğmesiyle test moduna geçilerek polarite ve gerilim türü de kontrol edilebilir. Dört adet 1,5 V AAA alkalin pille çalışır; düşük pil göstergesi yanıp söndüğünde piller değiştirilmelidir.

VDV500-063 Ton ve Test Fonksiyonları

Değerler Klein Tools kullanım kılavuzundan alınmıştır.

Genel ve Çevresel Özellikler

VDV500-063 Toner-PRO Analog Ton Üreteci Nasıl Kullanılır?

Kablo Çiftine Ton Nasıl Gönderilir?

1. Kırmızı ABN klipsi takip edilecek çiftin bir iletkenine, siyah klipsi diğer iletkenine bağlayın.
2. Güç düğmesine basarak cihazı açın.
3. CONT göstergesini kontrol edin; yeşil yanıyorsa devam edin.
4. Ton Modu Yukarı ve/veya Aşağı düğmeleriyle istediğiniz tonu seçin.
5. VDV500-123 probu açın ve kablonun karşı ucunda iletkenleri mümkünse en az 51 mm birbirinden ayırın.
6. Prob ucunu iletkenler üzerinde yavaşça gezdirin; ses iki iletkenin üzerinde yüksek, aralarında düşükse aradığınız çifti buldunuz.

Tek İletken veya Ekranlı Kablo Nasıl Takip Edilir?

1. Kırmızı ABN klipsi takip edilecek iletkene bağlayın.
2. Siyah klipsi kablodaki başka bir iletkene, tercihen aynı çiftte olmayana bağlayın; varsa topraklamaya bağlayın. Ekranlı kabloda kırmızı klipsi dış ekrana, siyah klipsi merkez iletkene veya topraklamaya bağlayın.
3. Cihazı açın ve CONT göstergesi yeşil yanıyorsa devam edin.
4. VDV500-123 probu açın ve Ton Modu düğmeleriyle istediğiniz tonu seçin.
5. Karşı uçta iletkenleri mümkünse en az 51 mm ayırıp prob ucunu yavaşça gezdirin; ses, ton verilen iletkene yaklaştıkça yükselir.

Polarite ve Gerilim Varlığı Nasıl Test Edilir?

1. Güç düğmesine basarak cihazı açın.
2. TEST/TONE düğmesine basın; Test Modu göstergesi yanar.
3. ABN klipslerini bağlayın veya RJ11 test fişini prize takın.
4. CONT göstergesi yeşil yanıyorsa devam edin.
5. NRM doğru yönde bağlanmış analog telefon hattını (POTS), REV ters bağlantıyı gösterir; ikisi birlikte yanarsa AC gerilim vardır. RJ11 test fişiyle doğru kablolanmış ve enerjili bir POTS prizinde NRM yanar.

VDV500-063 ile Benzer Klein Ton Üreteçleri

Enerjisiz kablolarda 5 farklı tonla analog takip ve uzun pil ömrü için VDV500-063 uygundur; aktif ağda takip ve kablo haritası gerekiyorsa analog ve dijital ton gönderebilen VDV500-163, VDV500-223 probla birlikte tercih edilmelidir.

Karşılaştırılan modeller: Klein Tools VDV500-163 Dijital Ton Üreteci

Bakım ve Güvenli Kullanım Önerileri

• Düşük pil göstergesi yanıp söndüğünde cihazı kapatın ve tüm ABN klipslerini ayırın; pil kapağı vidasını (#2 yıldız) gevşetip dört adet 1,5 V AAA pili kutuplarına dikkat ederek değiştirin ve kapağı vidayla sıkıca kapatın.
• Pil kapağı yerinde ve sabitlenmiş değilken cihazı çalıştırmayın; kasayı pil bölmesi dışında açmayın.
• ABN test klipsleri arasındaki gerilim test modunda 60 V'u, süreklilik modunda 20 V'u aşmamalıdır. Probu şebeke AC gerilimine bağlamayın; prob zarar görebilir ve kullanıcı için tehlike oluşur.
• Islak veya herhangi bir şekilde hasarlı cihazı kullanmayın.
• Temizlikten önce cihazı kapatın ve temiz, kuru, tüy bırakmayan bir bezle silin; aşındırıcı temizleyici veya çözücü kullanmayın.
• Uzun süre kullanılmayacaksa pilleri çıkarın; cihazı yüksek sıcaklık ve nemden koruyun. Aşırı koşullarda saklandıysa kullanmadan önce normal çalışma koşullarına dönmesini bekleyin.
