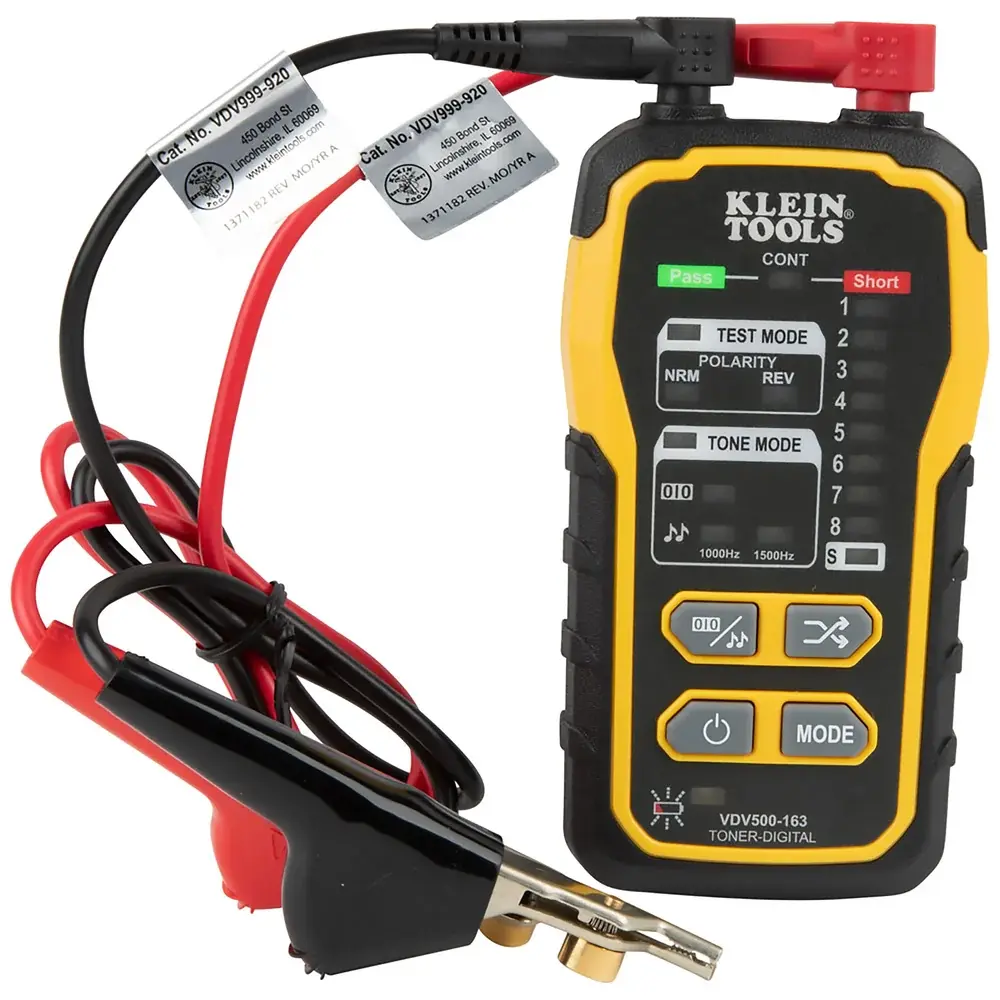

Klein Tools VDV500-163 Dijital Ton Üreteci, Aktif Ağda Kablo Takibi, RJ45 Portlu

Klein Tools VDV500-163 Dijital Ton Üreteci

Klein Tools VDV500-163 dijital ton üreteci; kablo tanımlama, kablo takibi ve kablo çifti tanımlamada kullanılır. Ayrı satılan dijital kablo bulucu prob (VDV500-223) ile birlikte aktif bir ağda kablo takibi ve ekranlama algılamalı pin-pin kablo haritası kontrolü yapar. RJ45 portu ve açılı iğneli (ABN) klipsleriyle network kurulum ve bakım ekiplerine uygundur.

VDV500-163 Dijital Ton Üreteci Öne Çıkan Özellikler

• Ayrı satılan dijital kablo bulucu prob (VDV500-223) ile aktif bir ağda kabloları takip eder ve bulur.
• VDV500-223 prob ile ekranlama algılamalı pin-pin bağlantı kontrolü için kablo haritası çıkarır.
• Dayanıklı açılı iğneli (ABN) klipsler kablolara sağlam şekilde tutunur.
• RJ45 portu ile RJ45, RJ11 ve RJ12 data kabloları test edilir.
• Süreklilik ve polarite testi yapar; sonuçlar açıkça etiketlenmiş LED'lerde gösterilir.
• Üç farklı ton kadansı sunar; analog ve dijital ton gönderebilir.
• Otomatik kapanma ve düşük pil göstergesi vardır.

Kullanım Alanları

• Switch veya patch panele bağlı aktif ağda kablo takibi
• RJ45, RJ11 ve RJ12 kablolarda pin-pin bağlantı kontrolü
• Kablo demetlerinde doğru kablonun tanımlanması
• Kablolarda süreklilik ve polarite kontrolü

Kutu İçeriği

• Dijital ton üreteci
• 4 adet AAA pil

VDV500-163 Dijital Ton Üreteci Hakkında

VDV500-163 Digital Toner-Pro, kablo tanımlama, kablo takibi ve kablo çifti tanımlama için profesyonel serideki analog ve dijital ton üretecidir; farklı ton frekansları ve güçlü çıkışıyla kabloların takibine yardımcı olur. Açıldığında dijital ton modunda başlar; Dijital/Analog Ton düğmesine basılarak modlar arasında geçiş yapılır. RJ45 portu üzerinden analog ton tek bir pine, bir pin çiftine veya sekiz pinin tamamına aynı anda gönderilebilir; seçim Pin/Çift düğmesiyle yapılır ve tonlanan pinler kablo haritası LED'lerinde gösterilir. Dijital ton ise yalnızca 3-6 pin çiftine gönderilir.

Analog modda cihaz açıldığında otomatik süreklilik testi yapılır; Mod düğmesiyle test moduna geçilerek polarite ve gerilim türü kontrol edilir. Dört adet 1,5 V AAA alkalin pil aktif kullanımda 20 saat, bekleme ve depolamada 3 yıl dayanır; düşük pil göstergesi yanıp söndüğünde piller değiştirilmelidir.

VDV500-163 Ton ve Test Fonksiyonları

Değerler Klein Tools kullanım kılavuzundan alınmıştır.

Genel ve Çevresel Özellikler

VDV500-163 Dijital Ton Üreteci Nasıl Kullanılır?

Kablo Çiftine Ton Nasıl Gönderilir?

1. Kırmızı ve siyah ABN klips kablolarını test kablosu girişlerine takın.
2. Kırmızı klipsi takip edilecek çiftin bir iletkenine, siyah klipsi diğer iletkenine bağlayın.
3. Güç düğmesine basarak cihazı açın; cihaz dijital ton modunda başlar.
4. Dijital/Analog Ton düğmesiyle istediğiniz ton ayarını seçin. Analog tonlamada CONT göstergesinin yeşil yandığını kontrol edin; dijital tonlamada bu gösterge yanmaz.
5. VDV500-223 probu açın ve probun da aynı modda (analog veya dijital) olduğundan emin olun.
6. Kablonun karşı ucunda iletkenleri mümkünse en az 51 mm ayırıp prob ucunu yavaşça gezdirin; ses iki iletken üzerinde yüksek, aralarında düşükse çifti buldunuz.

Polarite ve Gerilim Varlığı Nasıl Test Edilir?

1. ABN klipslerini bağlayın veya kabloyu RJ45 portuna takın.
2. Güç düğmesine basarak cihazı açın.
3. Test Modu göstergesi yanana kadar Mod düğmesine art arda basın.
4. CONT göstergesi yeşil yanıyorsa teste devam edin.
5. NRM göstergesi doğru yönde bağlanmış analog telefon hattını (POTS), REV göstergesi ters bağlantıyı gösterir; ikisi birlikte yanarsa AC gerilim vardır. POTS renk kodunda siyah artı, kırmızı eksidir; bu, multimetre renk kodunun tersidir.

RJ45 Kablo Haritası Nasıl Çıkarılır?

1. Data kablosunun bir ucunu VDV500-163'ün RJ45 portuna, diğer ucunu VDV500-223 probun RJ45 portuna takın.
2. Kablo haritası LED'leri yanıp sönmeye başlayana kadar Mod düğmesine basarak haritalama moduna geçin; prob otomatik olarak haritalama moduna geçer.
3. Ton üretecinde 1'den 8'e sırayla yanan her pine karşılık probda bağlı olduğu pinin LED'inin yandığını izleyin.
4. Test, kablonun bir ucu çıkarılana veya mod değiştirilene kadar tekrarlanır.

VDV500-163 ile Benzer Klein Ton Üreteçleri

Aktif ağda kablo takibi ve kablo haritası gerekiyorsa analog ve dijital ton gönderebilen VDV500-163, VDV500-223 probla birlikte kullanılmalıdır; yalnızca enerjisiz kablolarda 5 farklı tonla analog çalışma ve daha uzun pil ömrü isteniyorsa VDV500-063 tercih edilebilir. VDV500-163 ve VDV500-223 birlikte VDV500-920 setinde de sunulur.

Karşılaştırılan modeller: Klein Tools VDV500-063 Toner-PRO Analog Ton Üreteci

Bakım ve Güvenli Kullanım Önerileri

• Düşük pil göstergesi yanıp söndüğünde cihazı kapatın ve tüm ABN klipslerini ayırın; pil kapağı vidasını gevşetip dört adet 1,5 V AAA pili kutuplarına dikkat ederek değiştirin ve kapağı vidayla sıkıca kapatın.
• Pil kapağı yerinde ve sabitlenmiş değilken cihazı çalıştırmayın; kasayı pil bölmesi dışında açmayın.
• ABN test klipsleri arasındaki gerilim test modunda 60 V'u, süreklilik modunda 20 V'u aşmamalıdır. Probu şebeke AC gerilimine bağlamayın; prob zarar görebilir ve kullanıcı için tehlike oluşur.
• Islak veya herhangi bir şekilde hasarlı cihazı kullanmayın.
• Temizlikten önce cihazı kapatın ve temiz, kuru, tüy bırakmayan bir bezle silin; aşındırıcı temizleyici veya çözücü kullanmayın.
• Uzun süre kullanılmayacaksa pilleri çıkarın; cihazı yüksek sıcaklık ve nemden koruyun. Aşırı koşullarda saklandıysa kullanmadan önce normal çalışma koşullarına dönmesini bekleyin.
