Klein Tools VDV500-223 Dijital Kablo Bulucu Prob, Aktif/Pasif Ağ, 60 Hz Filtreli

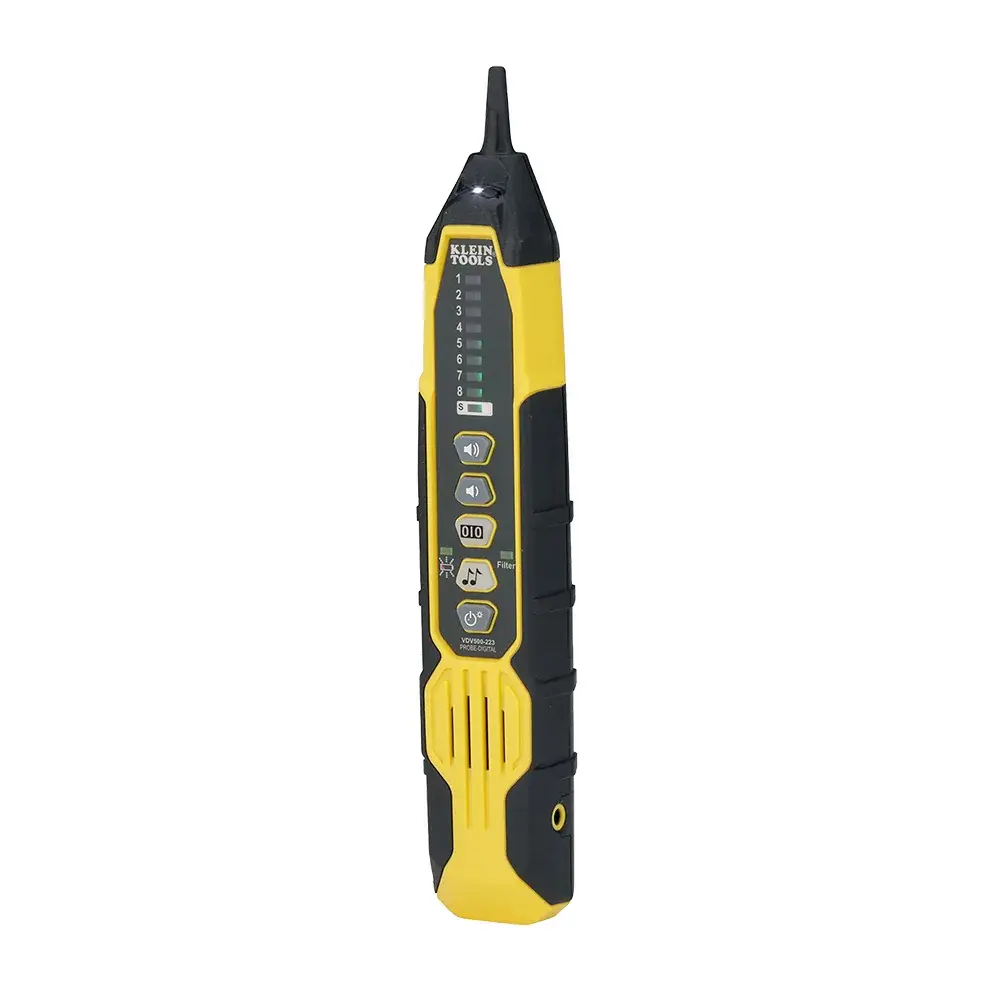

Klein Tools VDV500-223 Dijital Kablo Bulucu Prob

Klein Tools VDV500-223 dijital kablo bulucu prob, ayrı satılan dijital ton üreteci (VDV500-163) ile birlikte aktif ve aktif olmayan ağlarda kablo takibi yapar. Değiştirilebilir, metal olmayan iletken ucu, çalışma lambası ve gürültülü ortamlar için kulaklık girişi vardır. Switch ve patch panellerde kablo arayan network teknisyenleri için uygundur.

VDV500-223 Dijital Kablo Bulucu Prob Öne Çıkan Özellikler

• Ayrı satılan dijital ton üreteci (VDV500-163) ile enerjisiz kabloları takip eder.
• VDV500-163 ile birlikte aktif bir ağdaki kabloları takip eder ve bulur.
• VDV500-163 ile ekranlama algılamalı pin-pin bağlantı kontrolü için kablo haritası çıkarır.
• 60 Hz filtre daha doğru kablo takibi sağlar; Klein Scout Pro ve LAN Scout Jr. test cihazlarıyla çalışır.
• Karanlık alanlarda çalışmak için çalışma lambası vardır.
• Gürültülü ortamlar için 3,5 mm kulaklık girişi bulunur (kulaklık dahil değildir).
• Alet gerektirmeyen, çevir-kilitle yedek uç (VDV999-070) ayrıca temin edilebilir.

Kullanım Alanları

• Switch veya patch panele bağlı aktif ağda kablo takibi
• Enerjisiz telefon ve data kablolarının takibi
• Kablo demetlerinde doğru kablonun bulunması
• Scout Pro ve LAN Scout Jr. test cihazlarıyla kablo takibi

Kutu İçeriği

• Dijital kablo takip probu
• 4 adet AAA pil

VDV500-223 Dijital Kablo Bulucu Prob Hakkında

VDV500-223 Digital Probe-Pro, profesyonel serideki dijital ve analog ton izleyicidir. Endüktif probu ve sesi yükselten hoparlörü sayesinde ton verilen kabloya yaklaştıkça hem ses seviyesi hem de sinyal gücü gösterge çubukları artar. VDV500-163 ile kullanıldığında tek tek veya çift halindeki iletkenleri izler; dijital tonlama sayesinde kısa devreli ya da birbirine bağlı kablolarda da takip yapılabilir. Probun alt kısmındaki RJ45 portuna kablonun karşı ucu takılarak pin-pin kablo haritası çıkarılır.

Analog moda geçildiğinde Analog Mod düğmesi yeşil, dijital modda Dijital Mod düğmesi mavi yanar; ayrı bir filtre göstergesi 60 Hz filtresinin açık olduğunu belirtir. Dört adet 1,5 V AAA alkalin pil aktif kullanımda 20 saat, bekleme ve depolamada 3 yıl dayanır. Pil durum göstergesi yanıp söndüğünde piller değiştirilmelidir. Prob, enerjisiz durumdaki ve 60 V altındaki çok düşük gerilimli kablolama sistemlerinde test için tasarlanmıştır.

VDV500-223 Kablo Haritası Göstergeleri

Değerler Klein Tools kullanım kılavuzundan alınmıştır.

Genel ve Çevresel Özellikler

VDV500-223 Dijital Kablo Bulucu Prob Nasıl Kullanılır?

Prob ve Çalışma Lambası Nasıl Açılıp Kapatılır?

1. Probu açmak için güç düğmesine bir kez basın.
2. Prob açıkken aynı düğmeye basarak çalışma lambasını açın veya kapatın.
3. Probu kapatmak için güç düğmesini 2 saniyeden uzun basılı tutun.

Kablo Çifti Nasıl Takip Edilir?

1. Ton üretecini (önerilen: VDV500-163) kendi talimatlarına göre takip edilecek çiftin iletkenlerine bağlayın.
2. Güç düğmesine basarak probu açın.
3. Kablonun karşı ucunda iletkenleri mümkünse en az 51 mm birbirinden ayırın.
4. Analog tonlama için VDV500-163'ü analog moda alın ve probda Analog Mod düğmesine basın (düğme yeşil yanar); dijital tonlama için iki cihazı da dijital moda alın (Dijital Mod düğmesi mavi yanar).
5. Prob ucunu iletkenlerin üzerinde yavaşça gezdirin; ton verilen çifte yaklaştıkça ses ve sinyal gücü çubukları artar.
6. Ses ve çubuklar birinci iletken üzerinde yüksek, iki iletkenin arasında düşük, ikinci iletken üzerinde yine yüksekse aradığınız çifti buldunuz. Ses düzeyini artırma ve azaltma düğmeleriyle ayarlayın.

RJ45 Kablo Haritası Testi Nasıl Yapılır?

1. Test edilecek data kablosunun bir ucunu VDV500-163'ün RJ45 portuna takın.
2. Kablonun diğer ucunu probun RJ45 portuna takın.
3. VDV500-163'ü haritalama moduna alın; prob otomatik olarak haritalama moduna geçer.
4. Ton üretecinin LED'leri 1'den 8'e sırayla yanarken probdaki LED'lerin hangi pini gösterdiğini izleyin ve sonucu yukarıdaki gösterge tablosuna göre değerlendirin.
5. Test, kablonun bir ucu çıkarılana veya ton üreteci haritalama modundan çıkarılana kadar tekrarlanır.

VDV500-223 ile Benzer Klein Kablo Bulucu Problar

Aktif ağda kablo takibi ve kablo haritası gerekiyorsa VDV500-163 ile çalışan dijital VDV500-223 seçilmelidir; yalnızca enerjisiz kablolarda analog takip için VDV500-123 ve VDV500-063 ikilisi yeterlidir. VDV500-163 ve VDV500-223 birlikte VDV500-920 setinde de sunulur.

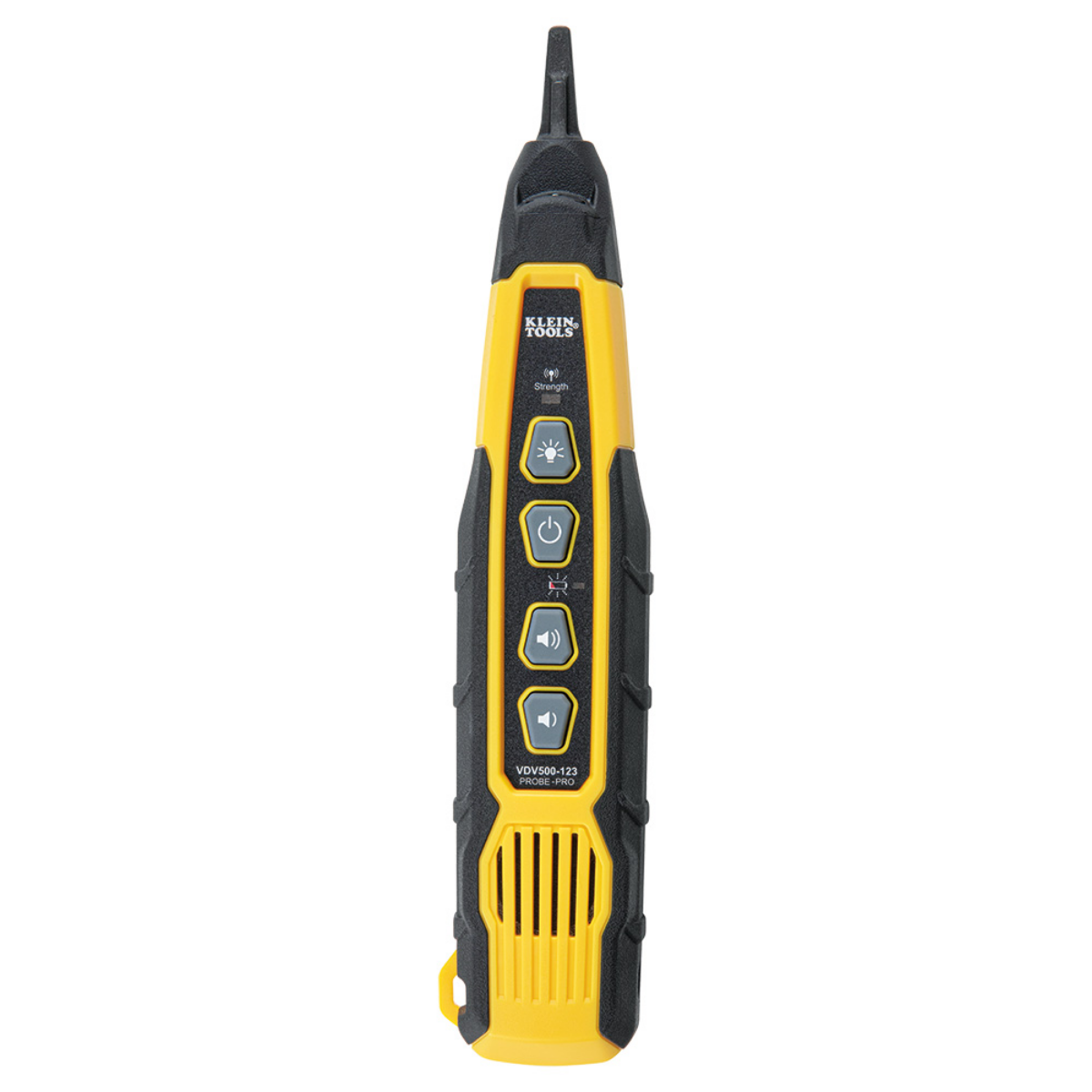

Karşılaştırılan modeller: Klein Tools VDV500-123 Probe-PRO Analog Kablo Bulucu Prob

Bakım ve Güvenli Kullanım Önerileri

• Pil durum göstergesi yanıp söndüğünde cihazı kapatın, pil kapağı vidasını (#2 yıldız) gevşetin ve dört adet 1,5 V AAA pili kutuplarına dikkat ederek değiştirin; kapağı vidayla sıkıca kapatın.
• Pil kapağı yerinde ve sabitlenmiş değilken cihazı çalıştırmayın; kasayı pil bölmesi dışında açmayın.
• Hasar gören ucu 1/4 tur çevirip hafifçe çekerek çıkarın; yeni ucu (VDV999-070) kılavuz çıkıntısı doğru konumdayken hafifçe itin ve 1/4 tur çevirerek kilitleyin.
• Islak veya herhangi bir şekilde hasarlı cihazı kullanmayın. Kulaklık kullanırken sesi olabildiğince düşük tutun; aşırı ses kalıcı işitme hasarına yol açabilir.
• Temizlikten önce cihazı kapatın ve temiz, kuru, tüy bırakmayan bir bezle silin; aşındırıcı temizleyici veya çözücü kullanmayın.
• Uzun süre kullanılmayacaksa pilleri çıkarın; cihazı yüksek sıcaklık ve nemden koruyun. Aşırı koşullarda saklandıysa kullanmadan önce normal çalışma koşullarına dönmesini bekleyin.

VDV500-223 Dijital Kablo Bulucu Prob Fiyatı ve Satın Alma

Güncel Klein Tools VDV500-223 Dijital Kablo Bulucu Prob fiyatı, stok durumu ve taksit seçenekleri bu sayfada yer alır. İnovasyonTest, Klein Tools Türkiye yetkili distribütörü olarak ürünü 12 ay garantiyle sunar; kredi kartına 12 aya varan taksit ve havale ile ödemelerde ek indirim fırsatı sunulur.
