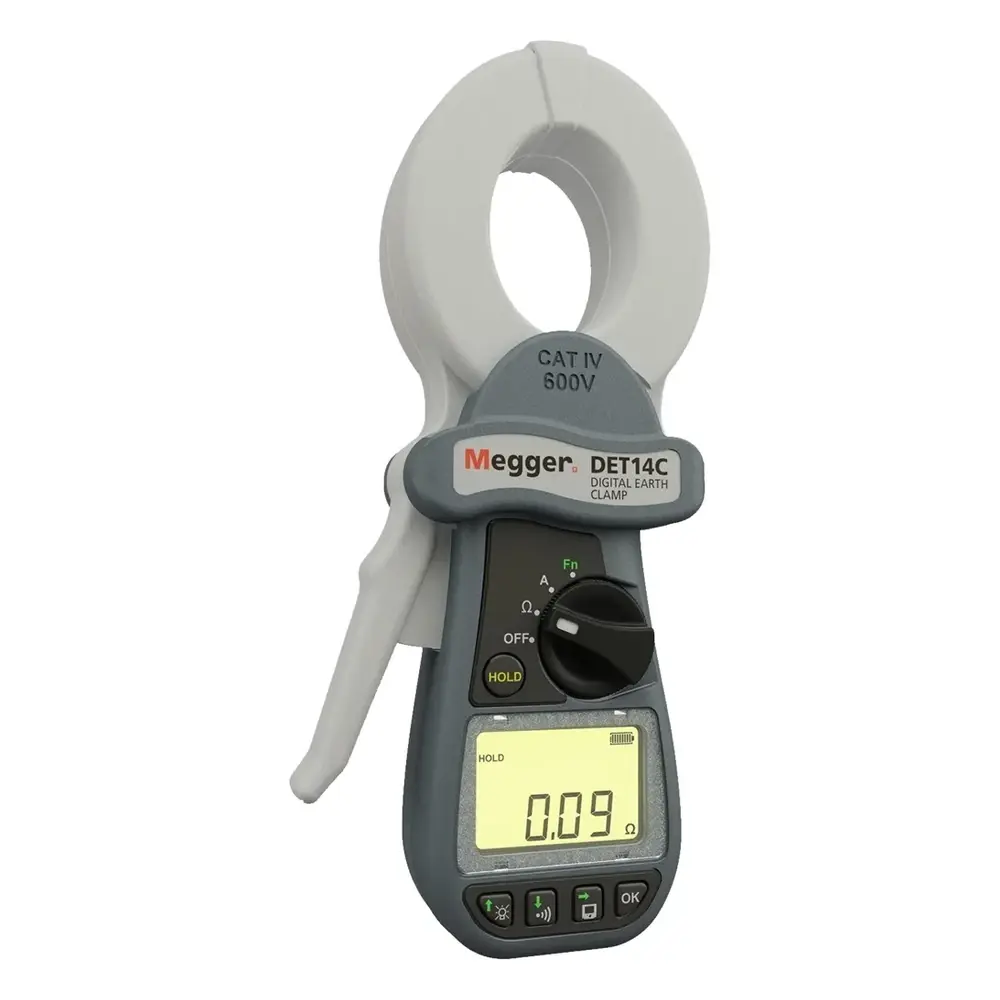

Megger DET14C Pens Tipi Toprak Direnci Ölçüm Cihazı 1500 Ω, 35 A TRMS Kaçak Akım
Megger DET14C Pens Tipi Toprak Direnci Ölçüm Cihazı, topraklama direncini kazık çakmadan ve topraklama bağlantısını ayırmadan ölçen dijital bir toprak pensidir. 0,05 Ω – 1500 Ω toprak direnci ve 0,5 mA – 35 A TRMS kaçak akım ölçer; eliptik çene yapısı sayesinde 50 mm'ye kadar topraklama şeritlerine ve kablolara kolayca erişir. Çoklu topraklamalı tesislerde periyodik kontrol yapan elektrik mühendisleri, bakım ekipleri ve tesisat firmaları için tasarlanmıştır.
Öne Çıkan Özellikler
- Çoklu topraklama sistemlerinde topraklamayı ayırmadan toprak direnci ölçümü
- 0,05 Ω – 1500 Ω toprak direnci aralığı, 1390 Hz ölçüm frekansı
- 0,5 mA – 35 A TRMS kaçak akım ölçümü ve otomatik akım ölçümü güvenlik özelliği
- Eliptik çene: 37 mm kablolar ve 50 mm'ye kadar topraklama şeritleri; az bakım gerektiren düz çene yüzeyi
- Gürültü bağışıklığı için dahili filtre, otomatik öz kalibrasyon ve otomatik aralık seçimi
- Yüksek ve düşük alarm eşikleri, tutma fonksiyonu
- Gerçek zaman saatiyle tarih/saat damgalı 256 kayıtlık hafıza ve ekranda geri çağırma
- CAT IV 600 V güvenlik değeri ve arka aydınlatmalı LCD ekran
Kullanım Alanları
Megger DET14C Pens Tipi Toprak Direnci Ölçüm Cihazı, birden fazla topraklama noktasına sahip tesisatlarda her bir topraklama elektrodunun direncini hızlıca kontrol etmek için kullanılır. Kaçak akım ölçümü sayesinde topraklama iletkenlerinden akan akım da aynı cihazla izlenebilir. Dahili filtre fonksiyonu gürültülü ortamlarda ölçümün kararlılığını artırır; 1 Ω – 1500 Ω aralığında ayarlanabilen iki alarm eşiği, limit dışı sonuçları görsel ve sesli uyarıyla hemen bildirir. Sonuçlar 256 kayda kadar hafızada saklanarak sahada yeniden görüntülenebilir.
- Çoklu (paralel) topraklamalı tesislerde elektrot bazında toprak direnci kontrolü
- Topraklama iletkenleri ve şeritlerinde TRMS kaçak akım ölçümü
- Periyodik topraklama muayeneleri ve bakım kontrolleri
- Kazık çakılamayan, beton veya asfalt kaplı alanlarda ölçüm
- Ölçüm sonuçlarının tarih/saat damgasıyla kaydedilmesi
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Toprak direnci aralığı | 0,05 Ω – 1500 Ω |
| En yüksek çözünürlük | 0,01 Ω (0,05 – 9,99 Ω) |
| Ölçüm frekansı | 1390 Hz |
| Kaçak akım (TRMS) | 0,50 mA – 35,0 A, ±%2 |
| Çene açıklığı | 39 mm (iç ölçü 39 x 55 mm) |
| İletken boyutu | 37 mm kablo, 50 mm şerit |
| Hafıza | 256 kayıt (ekranda geri çağırma) |
| Güvenlik | EN 61010-2-032, CAT IV 600 V |
| Pil | 4 x AA alkalin, 24 saat sürekli test |
| Ağırlık | 985 g |
Kutu İçeriği
- Taşıma çantası (1001-715)
- Bileklik tipi taşıma askısı (1001-716)
- Kalibrasyon kontrol aparatı
- 4 adet AA alkalin pil
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo, 5.000 TL üzeri ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- UNI-T UT278A+ Toprak Megeri Pens Metre
- Topraklama Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger DET14C ne ölçer?
DET14C, 0,05 Ω – 1500 Ω aralığında toprak direncini ve 0,50 mA – 35,0 A aralığında TRMS kaçak akımı ölçer. Toprak direnci ölçümü 1390 Hz frekansta yapılır.
Kazık çakmadan ölçüm nasıl yapılır?
DET14C, pens çenesini topraklama iletkenine geçirerek ölçüm yapar. Çoklu topraklamalı tesisatlarda topraklama bağlantısını ayırmadan toprak direnci ölçebilir.
Hangi kalınlıkta iletkenlere uygundur?
Maksimum çene açıklığı 39 mm, iç ölçüleri 39 mm x 55 mm'dir. 37 mm çapa kadar kablolar ve 50 mm'ye kadar topraklama şeritleri ölçülebilir.
DET14C ile DET24C arasındaki fark nedir?
İki model aynı ölçüm aralıklarına ve gövdeye sahiptir. DET14C 256 kaydı hafızasında tutar ve sonuçları ekranda gösterir, veri aktarımı yoktur. DET24C ise 2000 kayıt hafızası ve Bluetooth ile bilgisayara (PowerDB / PowerDB Lite) veri aktarımı sunar.
Pil ömrü ne kadardır?
Cihaz 4 adet AA alkalin pille çalışır; arka aydınlatma kapalıyken 25 Ω ölçümünde 24 saat sürekli test yapılabilir. 300 saniye sonra otomatik kapanır. Çalışma sıcaklığı -20 °C – +50 °C, koruma sınıfı çeneler kapalıyken IP30'dur.
Garanti ve kalibrasyon hizmeti var mı?
Megger DET14C, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle sunulur. TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti iş ortağı laboratuvarımız aracılığıyla, talep edilirse ek ücretle sağlanır.
| Toprak Direnci Ölçümü | |
|---|---|
| Ölçüm aralığı | 0,05 Ω – 1500 Ω |
| Çözünürlük / doğruluk | 0,05–0,99 Ω: 0,01 Ω, ±(%1,5 +%7 TS); 1,00–9,99 Ω: 0,01 Ω, ±(%1,5 +%1 TS); 10,0–99,9 Ω: 0,1 Ω, tipik ±(%2 +%0,5 TS) maks. ±(%5 +%1 TS); 100,0–199,9 Ω: 0,1 Ω, tipik ±(%5 +%0,5 TS) maks. ±(%8 +%3 TS); 200–400 Ω: 1 Ω, tipik ±(%10 +%2,5 TS) maks. ±(%12 +%3,8 TS); 400–600 Ω: 1 Ω, tipik ±(%10 +%1,7 TS) maks. ±(%20 +%12 TS); 600–1200 Ω: 10 Ω, tipik ±%20; 1200–1500 Ω: 10 Ω, tipik ±%35 (TS: tam skala) |
| Ölçüm frekansı | 1390 Hz |
| Alarm eşikleri | Eşik 1 ve 2: 1 Ω – 1500 Ω, 1 Ω çözünürlük |
| Akım Ölçümü | |
| Akım aralığı (TRMS) | 0,50 mA – 35,0 A |
| Doğruluk | 0,50–0,89 mA ±%2 ±0,05 mA; 0,90–9,99 mA ±%2 ±0,1 mA; 10,0–99,9 mA ±%2 ±0,1 mA; 100–999 mA ±%2 ±2 mA; 1,00–9,99 A ±%2 ±0,01 A; 10,0–24,9 A ±%2 ±0,1 A; 25,0–35,0 A ±%2 ±0,3 A |
| Notlar | 5,0 tepe faktörüne kadar TRMS (tepe 40 A); doğruluk 50/60 Hz için garanti; ölçüm 16 Hz – 400 Hz; maksimum akım 100 A rms sürekli, 60 s için 200 A rms |
| Çene ve İletken | |
| Maksimum çene açıklığı | 39 mm |
| Maksimum çene iç ölçüleri | 39 mm x 55 mm |
| İletken boyutu | 37 mm çapa kadar kablolar, 50 mm'ye kadar topraklama şeritleri |
| Ekran ve Fonksiyonlar | |
| Ekran | 4 + 6 haneli, arka aydınlatmalı |
| Aralık seçimi | Her modda otomatik |
| Örnekleme süresi | <1 s |
| Tutma (Hold) | Var, görsel göstergeli |
| Alarm | Var, görsel gösterge ve sesli uyarı |
| Veri kaydı | 256 kayıt (ekranda geri çağırma) |
| Veri aktarımı | Yok (Bluetooth yalnızca DET24C'de) |
| Güç | |
| Pil tipi | 4 x 1,5 V IEC LR6/AA alkalin |
| Pil ömrü | 24 saat sürekli test (arka aydınlatma kapalı, 25 Ω ölçümünde) |
| Otomatik kapanma | 300 s (çene hareketi veya tuşa basma ile sıfırlanır) |
| Çevre Koşulları ve Güvenlik | |
| Çalışma sıcaklığı ve nem | -20 °C – +50 °C, <%85 bağıl nem |
| Depolama sıcaklığı ve nem | -40 °C – +60 °C, <%75 bağıl nem |
| Koruma sınıfı | IP30 (çeneler kapalıyken) |
| Güvenlik | EN 61010-2-032, CAT IV 600 V, kirlilik derecesi 2 |
| EMC | Sınıf B uyumlu, IEC 61326, BS EN 61326 |
| Fiziksel Özellikler | |
| Boyutlar | 248 mm (U) x 114 mm (G) x 49 mm (Y) |
| Ağırlık | 985 g |
