Megger DET2/3 Toprak Direnci Ölçüm Cihazı 2/3/4 Kutuplu, ART ve Kazıksız, 1 mΩ

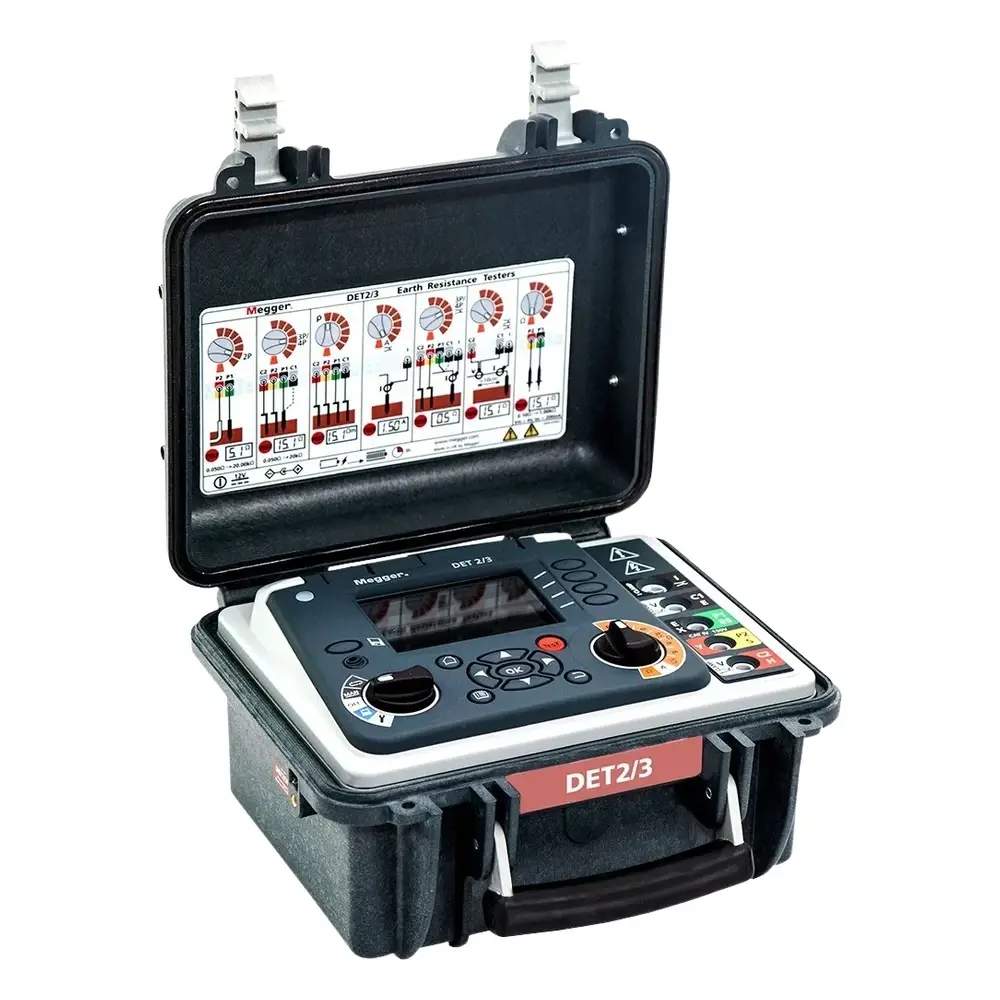

Megger DET2/3 Toprak Direnci Ölçüm Cihazı, büyük topraklama sistemleri, topraklama ızgaraları ve toprak özgül direnci ölçümleri için geliştirilmiş, 1 mΩ çözünürlüklü gelişmiş bir toprak test cihazıdır. 2 kutuplu, 3 kutuplu, 4 kutuplu, ART (seçici) ve kazıksız (pens) ölçüm modlarını tek cihazda sunar; Wenner ve Schlumberger yöntemleriyle özgül direnci otomatik hesaplar. Enerji, demiryolu ve yıldırımdan korunma projelerinde çalışan mühendisler ve test firmaları için tasarlanmıştır.
Öne Çıkan Özellikler
- 1 mΩ çözünürlük; 0,001 Ω – 20,00 kΩ otomatik aralık, ±%0,5 ±2 hane doğruluk
- Dahili 2P, 3P, ART (seçici), 4P ve kazıksız (pens) test modları
- Filtreler ve yüksek akım özellikleriyle 10 Hz – 200 Hz otomatik test frekansı seçimi; tanı izi ekranı
- Wenner veya Schlumberger yöntemiyle toprak özgül direnci hesaplama
- Sayısal ve grafik sonuçları gösteren 5,25 inç gün ışığında okunabilir renkli ekran
- Şarj edilebilir Li-ion pil ile 10 saate kadar kullanım; harici 12 V DC akü ile de çalışabilme
- 500 kayıt hafıza; USB bellek veya PowerDB çalışan Windows bilgisayara veri aktarımı
- Sağlam gövde: IP54 (kapak açık, çalışırken), IP65 (kapak kapalı); CAT IV 300 V
Kullanım Alanları
Megger DET2/3 Toprak Direnci Ölçüm Cihazı; BS 7430 (topraklama), BS EN 62305 (yıldırımdan korunma), BS EN 50122 (demiryolu) ve IEEE Standard 81'e uygun testler yapar. Yüksek çözünürlüğü sayesinde direnci çok düşük olan büyük topraklama sistemlerinde de anlamlı sonuç verir.
- Büyük topraklama sistemleri ve topraklama elektrodu ızgaralarının direnç ölçümü
- Topraklama tasarımı öncesi toprak özgül direnci ölçümleri (Wenner / Schlumberger)
- Yıldırımdan korunma sistemlerinin topraklama kontrolleri
- Demiryolu topraklama uygulamaları
- Topraklamayı ayırmadan ART ve kazıksız (pens) yöntemle ölçüm
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Test modları | 2P, 3P, ART (seçici), 4P, kazıksız (pens) |
| 2/3/4 kutup ölçüm aralığı | 0,001 Ω – 20,00 kΩ, otomatik aralık |
| Doğruluk (23 °C) | ±%0,5 okuma ±2 hane |
| ART ölçüm aralığı | 0,01 Ω – 10,00 kΩ |
| Kazıksız ölçüm aralığı | 0,01 Ω – 200 Ω |
| Test frekansı | 10 Hz – 200 Hz (0,5 Hz adım) |
| Test akımı / çıkış gerilimi | En fazla 50 mA / 50 V rms'den az |
| Kaçak akım | 0,00 A – 2,00 A |
| Güç | Li-ion pil, 10 saate kadar; harici 12–18 V DC |
| Koruma / ağırlık | IP54 çalışırken, IP65 kapak kapalı / 4,5 kg |
Kutu İçeriği
- DET2/3 toprak direnci ölçüm cihazı
- Şarj cihazı
- Kullanım kılavuzu
- Kalibrasyon kontrol aparatı
- Kılıf
- Taşıma askısı
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo, 5.000 TL üzeri ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- UNI-T UT278A+ Toprak Megeri Pens Metre
- Topraklama Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger DET2/3 hangi test modlarına sahiptir?
DET2/3; 2 kutuplu (2P), 3 kutuplu (3P), ART (seçici), 4 kutuplu (4P) ve kazıksız (pens) test modlarına sahiptir. 2, 3 ve 4 kutuplu ölçümlerde aralık 0,001 Ω – 20,00 kΩ'dur.
ART ve kazıksız ölçüm için ne gerekir?
Cihaz, ART ve kazıksız ölçümlerde kullanılan MCC1010 ve MVC1010 pensleri için yardımcı girişlere sahiptir. Bu pensler, isteğe bağlı ETK (Earth Test Kit) içeren sürümlerde makaralı kablolar ve kazıklarla birlikte gelir.
Toprak özgül direnci nasıl hesaplanır?
DET2/3, özgül direnci Wenner (ρE = 2πaR) veya Schlumberger (ρE = πb(b+a)R/a) yöntemiyle otomatik olarak hesaplar.
Ölçüm verileri nasıl saklanır ve aktarılır?
Cihaz 500 kaydı dahili hafızasında saklar ve *.txt olarak indirilebilir. Veriler USB A tipi port ile USB belleğe veya USB B tipi port ile PowerDB çalışan Windows bilgisayara aktarılır.
Batarya ne kadar dayanır?
Dahili Li-ion pil 10 saate kadar kullanım sağlar. Hızlı şarj ile %50'ye kısa sürede ulaşılır, %100 şarj 3 saattir. Cihaz harici 12–18 V, 65 W DC besleme ile de çalışabilir.
Garanti ve kalibrasyon hizmeti var mı?
Megger DET2/3, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle sunulur. TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti iş ortağı laboratuvarımız aracılığıyla, talep edilirse ek ücretle sağlanır.
| 2, 3 ve 4 Kutuplu Direnç Ölçümü | |
|---|---|
| Test modları | Dahili 2P, 3P, ART (seçici), 4P, kazıksız (pens) modları |
| Aralık | 0,001 Ω – 20,00 kΩ, otomatik aralık |
| Ekran | Dört haneli |
| Doğruluk (23 °C) | ±%0,5 okuma ±2 hane; 3P ±10 mΩ; 2P ±20 mΩ |
| Çalışma belirsizliği | ±%2 okuma ±2 hane (kazık dirençleri 100 Ω altındayken 10 mΩ üzeri okumalarda IEC 61557'yi karşılar); ±%5 okuma ±2 hane ±10 mΩ (50 mΩ üzeri okumalarda IEC 61557'yi karşılar) |
| Test frekansı (2P, 3P, 4P, özgül direnç) | 10 Hz – 200 Hz, 0,5 Hz adımlarla |
| Test frekansı (çift pens, 3P ART, 4P ART) | 70 Hz – 200 Hz, 0,5 Hz adımlarla |
| Test akımı | En fazla 50 mA |
| Maksimum çıkış gerilimi | 50 V rms'den az |
| Maksimum parazit | 50 V tepe-tepeye kadar |
| ART (Seçici) ve Kazıksız Ölçüm | |
| 3 ve 4 kutuplu ART aralığı | 0,01 Ω – 10,00 kΩ, otomatik aralık |
| 3 ve 4 kutuplu ART doğruluğu | 23 °C ±2 °C'de ±%5 okuma ±3 hane |
| Kazıksız aralık | 0,01 Ω – 200 Ω |
| Kazıksız doğruluk | 128 Hz'de ±%7 ±3 hane |
| Yardımcı girişler | MCC1010, MVC1010 |
| Süreklilik ve Kaçak Akım | |
| Süreklilik aralığı | 0,01 Ω – 1 kΩ (3 hane) |
| Süreklilik doğruluğu | ±%3 (±2 hane) |
| Süreklilik test akımı | 12 V, 205 mA |
| Kablo sıfırlama | < 10 Ω |
| Kaçak akım aralığı | 0,00 A – 2,00 A |
| Kaçak akım doğruluğu | ±%5 (±3 hane) |
| Özgül Direnç ve Ekran | |
| Özgül direnç hesaplama | Wenner: ρE = 2πaR; Schlumberger: ρE = πb(b+a)R/a |
| Ekran | 5,25 inç QWVGA, gün ışığında okunabilir, arka aydınlatmalı renkli |
| İkincil ölçüm gösterimi | Gürültü, gerilim ve akım |
| Veri | |
| Veri saklama | Dahili 500 kayıt, *.txt olarak indirilebilir |
| Veri aktarımı | USB 2.0 ile bilgisayara; USB A tipi (USB belleğe), USB B tipi (bilgisayara) |
| Güç | |
| Güç kaynağı | Dahili Li-ion pil veya harici 12–18 V, 65 W DC besleme |
| Pil ömrü | 10 saate kadar kullanım |
| Şarj süresi | %50'ye hızlı şarj, %100 için 3 saat |
| Şarj ortam sıcaklığı | 0 – 40 °C |
| Çevre Koşulları, Güvenlik ve Standartlar | |
| Çalışma sıcaklığı ve nem | -10 – 40 °C, 40 °C'de en fazla %90 bağıl nem |
| Depolama sıcaklığı | -20 – 60 °C |
| Sıcaklık katsayısı | Çalışma sıcaklığı aralığında °C başına < ±%0,1 |
| Rakım | Deniz seviyesinden 2000 m'ye kadar |
| Koruma sınıfı | IP54 çalışırken (kapak açık), IP65 depolamada (kapak kapalı) |
| Ölçüm kategorisi | CAT IV 300 V |
| Ölçüm çıkışı | 50 V, 50 mA AC (anahtarlamalı DC) |
| Güvenlik | IEC 61010'u karşılar |
| EMC | IEC 61326'yı karşılar |
| Test standartları | BS 7430 (topraklama), BS 62305 (yıldırım), BS EN 50122 (demiryolu), IEEE Standard 81 |
| RoHS uyumlu | Evet |
| Fiziksel Özellikler | |
| Boyutlar | U 315 x G 285 x Y 181 mm (12,4 x 11,2 x 7,1 inç) |
| Ağırlık | 4,5 kg (9,9 lb) |
