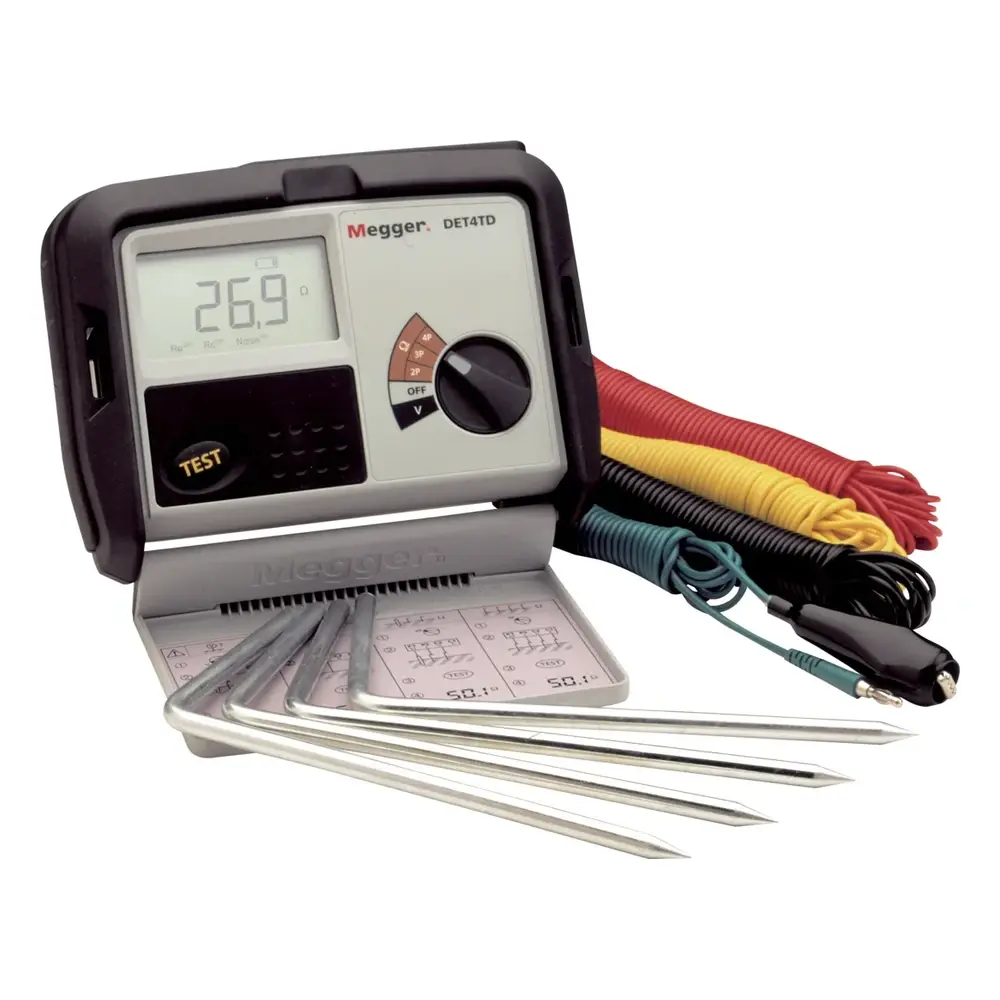

Megger DET4TC2 Toprak Direnci Ölçüm Cihazı (4 Uçlu, Seçilebilir Frekans)
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger DET4TC2 Toprak Direnci Ölçüm Cihazı (4 Uçlu, Seçilebilir Frekans)
Megger DET4TC2 Toprak Direnci Ölçüm Cihazı, 2, 3 ve 4 uçlu topraklama direnci ölçümlerinin yanı sıra 4 uçlu yöntemle toprak özgül direnci (rezistivite) ölçümü için kullanılan, IP54 korumalı dijital bir test cihazıdır. 94, 105, 111 ve 128 Hz arasında seçilebilen test frekansı, 25 V / 50 V çıkış gerilimi ve arka aydınlatmalı ekran sunar; opsiyonel pensler eklendiğinde topraklama bağlantısını ayırmadan (ART) ve kazıksız ölçüm de yapabilir. Kuru pille çalışan bu model, topraklama projesi hazırlayan mühendisler, enerji dağıtım ekipleri ve taahhüt firmaları için çok yönlü bir toprak megeridir.
Öne Çıkan Özellikler
- 2, 3 ve 4 uçlu ölçüm; 2 uçlu testte kısa devre köprüsü gerekmez
- 0,01 Ω – 20 kΩ direnç aralığı (2/3/4 uçlu), %2 ±3 dijit doğruluk
- Kullanıcı seçimli test frekansı: 94, 105, 111 ve 128 Hz
- ±25 V veya ±50 V seçilebilir çıkış gerilimi; 4,5 mA, 0,45 mA veya 0,045 mA çıkış akımı
- Opsiyonel MCC pensiyle ART, MCC + MVC pensleriyle kazıksız ölçüm (0,01 – 200 Ω)
- Pensle 0,5 mA – 19,9 A toprak akımı, dahili voltmetreyle 0 – 100 V AC toprak gerilimi ölçümü
- C kazığı, P kazığı ve gürültü kontrolü otomatik; 40 V tepeden tepeye gürültü bastırma
- 3,5 haneli, yüksek kontrastlı, arka aydınlatmalı LCD; IP54 ve CAT IV 100 V
Kullanım Alanları
4 uçlu ölçüm yeteneği sayesinde Megger DET4TC2 Toprak Direnci Ölçüm Cihazı yalnızca mevcut topraklamaların kontrolünde değil, yeni topraklama sistemlerinin tasarım aşamasında yapılan toprak özgül direnci etütlerinde de kullanılır. Seçilebilir test frekansı, parazitli sahalarda uygun frekansla ölçüm yapma imkânı verir. Başlıca uygulamalar:
- Topraklama tesisi tasarımı öncesinde toprak özgül direnci (rezistivite) ölçümü
- Trafo merkezi, dağıtım tesisi ve sanayi tesisi topraklamalarının 3 ve 4 uçlu ölçümü
- Bina ve yıldırımdan korunma sistemi topraklama elektrotlarının testi
- Opsiyonel pensler ile ART ve kazıksız ölçüm gerektiren uygulamalar
- Topraklama iletkenlerinde toprak akımı ve gerilimi tespiti
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Ölçüm yöntemleri | 2, 3 ve 4 uçlu; ART ve kazıksız (opsiyonel pensler ile) |
| Direnç aralığı (2/3/4 uçlu) | 0,01 Ω – 20 kΩ |
| Direnç aralığı (kazıksız) | 0,01 Ω – 200 Ω |
| Doğruluk | %2 ±3 dijit (2/3/4 uçlu), %5 ±3 dijit (ART), %7 ±3 dijit (kazıksız) |
| Test frekansı | 94, 105, 111, 128 Hz (seçilebilir) |
| Çıkış gerilimi | ±25 V veya ±50 V |
| Toprak akımı (pens ile) | 0,5 mA – 19,9 A |
| Toprak gerilimi | 0 – 100 V AC (%2 ±2 V) |
| Güç kaynağı | 8 adet AA (LR6) kuru pil |
| Güvenlik / koruma | IEC61010-1 CAT IV 100 V / IP54 |
Kutu İçeriği
- DET4TC2 ana ünite
- Sert taşıma çantası
- Kazık ve kablo seti (15 m, 10 m, 10 m, 3 m)
- Açılı terminal adaptörleri (çıplak kabloları terminallere bağlamak için)
- Piller
- Kalibrasyon sertifikası
Akım ve gerilim pensleri bu pakette yer almaz. ART ve kazıksız ölçümü hazır isteyenler için DET4TC2 + pensli set (1000-365) seçeneği mevcuttur.
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- UNI-T UT278A+ Toprak Megeri Pens Metre
- Topraklama Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Megger DET4TC2 ne ölçer?
Topraklama direncini 2, 3 ve 4 uçlu yöntemle 0,01 Ω – 20 kΩ aralığında ölçer. Dahili voltmetresiyle 0 – 100 V AC toprak gerilimini, opsiyonel pensle 0,5 mA – 19,9 A toprak akımını ölçebilir; opsiyonel pensler ile ART ve kazıksız ölçüm de yapar.
DET4TC2 ile toprak özgül direnci ölçülebilir mi?
Evet. Cihaz 4 uçlu ölçüm yapabilir; 4 uçlu ölçüm, toprak özgül direnci (rezistivite) etütlerinde kullanılan yöntemdir. Kutudaki kazık ve kablo setinde 15 m, 10 m, 10 m ve 3 m uzunluğunda kablolar bulunur.
ART ve kazıksız ölçüm için ne gerekir?
ART ölçümü için MCC akım pensi (1010-516), kazıksız ölçüm için MCC pensiyle birlikte MVC gerilim pensi (1010-518) gerekir. Pensler bu pakette yer almaz; pensli set 1000-365 sipariş koduyla sunulur.
DET4TC2 ile DET4TD2 arasındaki fark nedir?
DET4TD2 yalnızca 128 Hz test frekansı kullanır, ART ve kazıksız ölçümü desteklemez ve ekranı arka aydınlatmasızdır. DET4TC2 ise 94, 105, 111 ve 128 Hz seçilebilir frekans, pensle ART ve kazıksız ölçüm ve arka aydınlatmalı ekran sunar.
DET4TC2 ile DET4TCR2 arasındaki fark nedir?
DET4TC2 8 adet AA (LR6) kuru pille çalışır; DET4TCR2 ise NiMH şarjlı pil ve harici AC/DC şarj adaptörüyle gelir. Ölçüm fonksiyonları aynıdır.
Garanti ve kalibrasyon hizmeti var mı?
DET4TC2 fabrika kalibrasyon sertifikasıyla teslim edilir. Megger yetkili satıcısı İnovasyonTest üzerinden alınan üründe 24 ay garanti geçerlidir. TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız aracılığıyla talep edilirse ek ücretle sağlanır.
| Test Fonksiyonları | |
|---|---|
| 2, 3 ve 4 telli (uçlu) test | Var, kısa devre köprüsü gerekmez |
| Bağlantıyı ayırmadan test (ART) | Var, MCC pensi ile |
| Kazıksız ölçüm | Var, MCC ve MVC pensleri ile |
| C kazığı, P kazığı ve gürültü kontrolü | Otomatik |
| Gürültü bastırma | 40 V tepeden tepeye |
| Test Çıkışı | |
| Cihaz çıkış gerilimi | 94 Hz, 105 Hz, 111 Hz ve 128 Hz'de ±25 V veya ±50 V |
| Cihaz çıkış akımı | 4,5 mA, 0,45 mA veya 0,045 mA |
| Test frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz (kullanıcı seçimli) |
| Direnç Ölçümü | |
| Direnç aralığı (2, 3, 4 uçlu) | 0,01 Ω – 20 kΩ |
| Direnç aralığı (ART) | 0,01 Ω – 200 kΩ |
| Direnç aralığı (kazıksız) | 0,01 Ω – 200 Ω |
| Direnç doğruluğu (2P/3P/4P) | %2 ±3 dijit |
| Direnç doğruluğu (ART) | %5 ±3 dijit |
| Direnç doğruluğu (kazıksız) | %7 ±3 dijit |
| Maksimum prob direnci | Rp sınırı 200 kΩ, Rc sınırı 200 kΩ (50 V çıkış gerilimi); 25 V çıkış geriliminde 100 kΩ'a düşer; 0,01 Ω çözünürlük için 5 kΩ'a düşer |
| Toprak Akımı ve Gerilimi | |
| Toprak akımı aralığı (pens ile) | 0,5 mA – 19,9 A |
| Toprak akımı doğruluğu | %5 ±3 dijit |
| Toprak gerilimi aralığı | 0 – 100 V AC |
| Toprak gerilimi doğruluğu | %2 ±2 V |
| Genel | |
| Ekran | 3,5 haneli, yüksek kontrastlı sıvı kristal ekran, arka aydınlatmalı |
| Pil tipi | 8 adet AA (LR6) pil |
| Koruma sınıfı | IP54 |
| Çalışma sıcaklığı | -15 °C ile +55 °C |
| Depolama sıcaklığı | -40 °C ile +70 °C |
| Boyutlar | 203 x 148 x 78 mm |
| Ağırlık | 1 kg |
| Sipariş kodu | 1000-345 |
| Güvenlik ve Standartlar | |
| Güvenlik | IEC61010-1, terminal çiftleri arasında 100 V CAT IV (CAT IV 100 V sınıfı, en az bu sınıfta bir kablo seti kullanımına bağlıdır; örn. opsiyonel iki telli kablo seti 1001-858) |
| EMC | IEC61326-1 uyumlu |
| Standart uygunluğu | KEMA K85B; EN61557 Bölüm 1 (Genel gereklilikler) ve Bölüm 5 (Toprak direnci) |
