Megger DET4TCR2 Toprak Direnci Ölçüm Cihazı Seti (Şarjlı, Akım ve Gerilim Pensli)

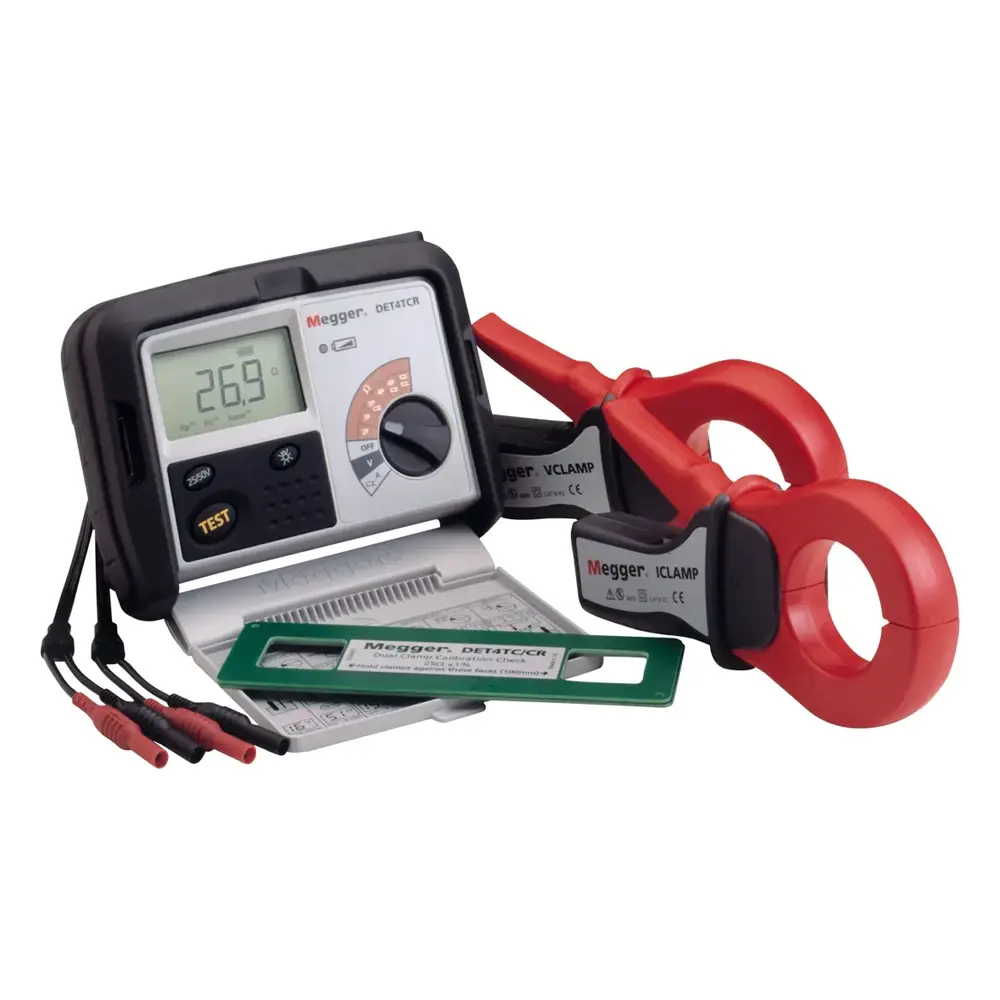

Megger DET4TCR2 Toprak Direnci Ölçüm Cihazı Seti, DET4TCR2 ana ünitesini MCC akım pensi ve MVC gerilim pensiyle birlikte sunan hazır pakettir (sipariş kodu 1000-366). Böylece 2, 3 ve 4 uçlu klasik topraklama ölçümlerinin yanında, topraklama bağlantısını ayırmadan ART ölçümü ve yardımcı kazık çakmadan kazıksız ölçüm ilk günden yapılabilir. Cihaz NiMH şarjlı pillerle çalışır ve harici AC/DC şarj adaptörüyle birlikte gelir; sık saha çalışması yapan ekipler için pil maliyetini ortadan kaldırır. Trafo merkezleri, enerji dağıtım tesisleri, sanayi tesisleri ve kentsel alanlarda topraklama ölçümü yapan ekipler için eksiksiz bir çözümdür.
Öne Çıkan Özellikler
- 2, 3 ve 4 uçlu ölçüm; 2 uçlu testte kısa devre köprüsü gerekmez
- 0,01 Ω – 20 kΩ direnç aralığı (2/3/4 uçlu), %2 ±3 dijit doğruluk
- Kullanıcı seçimli test frekansı: 94, 105, 111 ve 128 Hz
- ±25 V veya ±50 V seçilebilir çıkış gerilimi; 4,5 mA, 0,45 mA veya 0,045 mA çıkış akımı
- Pakete dahil MCC akım pensi ile ART: topraklama bağlantısını sökmeden ölçüm (%5 ±3 dijit)
- Pakete dahil MCC + MVC pensleriyle kazıksız ölçüm: 0,01 – 200 Ω, %7 ±3 dijit
- Pensle 0,5 mA – 19,9 A toprak akımı, dahili voltmetreyle 0 – 100 V AC toprak gerilimi ölçümü
- Cihaz ve pensler için saha kalibrasyon kontrol elemanı pakette
- C kazığı, P kazığı ve gürültü kontrolü otomatik; 40 V tepeden tepeye gürültü bastırma
- 3,5 haneli, yüksek kontrastlı, arka aydınlatmalı LCD; IP54 ve CAT IV 100 V
- 8 adet AA (LR6) NiMH şarjlı pil, harici AC/DC şarj adaptörü ile
Kullanım Alanları
Megger DET4TCR2 Toprak Direnci Ölçüm Cihazı Seti, kazık çakmanın mümkün olmadığı beton veya asfalt zeminlerde ve topraklama bağlantısının sökülmesinin işletmeyi etkileyeceği noktalarda öne çıkar. Klasik 3 ve 4 uçlu ölçümler de aynı cihazla yapılabildiği için tek pakette geniş bir uygulama yelpazesi sunar:
- Kentsel alanlarda kazık çakılamayan zeminlerde kazıksız topraklama ölçümü
- Enerji tesislerinde topraklama bağlantısı sökülmeden ART ölçümü
- Topraklama tesisi tasarımı öncesinde 4 uçlu toprak özgül direnci (rezistivite) ölçümü
- Trafo merkezi, dağıtım tesisi ve sanayi tesisi topraklamalarının 3 ve 4 uçlu ölçümü
- Topraklama iletkenlerinde toprak akımı ve gerilimi tespiti
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Ölçüm yöntemleri | 2, 3 ve 4 uçlu; ART ve kazıksız (pensler pakette) |
| Direnç aralığı (2/3/4 uçlu) | 0,01 Ω – 20 kΩ |
| Direnç aralığı (kazıksız) | 0,01 Ω – 200 Ω |
| Doğruluk | %2 ±3 dijit (2/3/4 uçlu), %5 ±3 dijit (ART), %7 ±3 dijit (kazıksız) |
| Test frekansı | 94, 105, 111, 128 Hz (seçilebilir) |
| Çıkış gerilimi | ±25 V veya ±50 V |
| Toprak akımı (pens ile) | 0,5 mA – 19,9 A |
| Toprak gerilimi | 0 – 100 V AC (%2 ±2 V) |
| Güç kaynağı | 8 adet AA (LR6) NiMH şarjlı pil ve harici AC/DC şarj adaptörü |
| Güvenlik / koruma | IEC61010-1 CAT IV 100 V / IP54 |
Kutu İçeriği
- DET4TCR2 ana ünite
- Sert taşıma çantası
- Kazık ve kablo seti (15 m, 10 m, 10 m, 3 m)
- Açılı terminal adaptörleri (çıplak kabloları terminallere bağlamak için)
- Piller
- Kalibrasyon sertifikası
- MCC akım pensi (ICLAMP; ART için, yedek parça kodu 1010-516)
- MVC gerilim pensi (VCLAMP; kazıksız ölçüm için, yedek parça kodu 1010-518)
- Cihaz ve pensler için saha kalibrasyon kontrol elemanı
- Harici AC/DC şarj adaptörü
Pensli setin sipariş kodu 1000-366'dir; pens içermeyen tekil DET4TCR2 için sipariş kodu 1000-346'dir.
Yedek AC/DC şarj adaptörünün sipariş kodu 6280-370'tir.
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden fiyat teklifi
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- UNI-T UT278A+ Toprak Megeri Pens Metre
- Topraklama Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
Bu set ile tekil DET4TCR2 arasındaki fark nedir?
Set (1000-366), tekil DET4TCR2 paketine (1000-346) ek olarak MCC akım pensi (1010-516), MVC gerilim pensi (1010-518) ve cihaz ile pensler için saha kalibrasyon kontrol elemanını içerir. Böylece ART ve kazıksız ölçüm için ayrıca aksesuar almanız gerekmez.
Kazıksız ölçüm nasıl yapılır, hangi aralıkta ölçer?
Kazıksız ölçümde MCC akım pensi ve MVC gerilim pensi birlikte kullanılır, yardımcı kazık çakılmaz. Ölçüm aralığı 0,01 – 200 Ω, doğruluk %7 ±3 dijittir.
ART ölçümü ne sağlar?
ART (Attached Rod Technique), topraklama elektrodunu sistemden ayırmadan ölçüm yapmayı sağlar. Bu ölçüm MCC pensiyle yapılır ve doğruluğu %5 ±3 dijittir.
ICLAMP / VCLAMP ile MCC / MVC pensleri aynı mı?
Evet. Megger verilerine göre ICLAMP, MCC akım pensinin; VCLAMP ise MVC gerilim pensinin eski adlandırmasıdır.
DET4TCR2 ile DET4TC2 arasındaki fark nedir?
DET4TCR2, 8 adet AA (LR6) NiMH şarjlı pil ve harici AC/DC şarj adaptörüyle gelir; DET4TC2 ise 8 adet AA (LR6) kuru pille çalışır. Ölçüm fonksiyonları ve aralıkları aynıdır.
Garanti ve kalibrasyon hizmeti var mı?
DET4TCR2 fabrika kalibrasyon sertifikasıyla teslim edilir. Megger yetkili satıcısı İnovasyonTest üzerinden alınan üründe 24 ay garanti geçerlidir. TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti, iş ortağı laboratuvarımız aracılığıyla talep edilirse ek ücretle sağlanır.
| Test Fonksiyonları | |
|---|---|
| 2, 3 ve 4 telli (uçlu) test | Var, kısa devre köprüsü gerekmez |
| Bağlantıyı ayırmadan test (ART) | Var, MCC pensi ile |
| Kazıksız ölçüm | Var, MCC ve MVC pensleri ile |
| C kazığı, P kazığı ve gürültü kontrolü | Otomatik |
| Gürültü bastırma | 40 V tepeden tepeye |
| Test Çıkışı | |
| Cihaz çıkış gerilimi | 94 Hz, 105 Hz, 111 Hz ve 128 Hz'de ±25 V veya ±50 V |
| Cihaz çıkış akımı | 4,5 mA, 0,45 mA veya 0,045 mA |
| Test frekansı | 94 Hz, 105 Hz, 111 Hz, 128 Hz (kullanıcı seçimli) |
| Direnç Ölçümü | |
| Direnç aralığı (2, 3, 4 uçlu) | 0,01 Ω – 20 kΩ |
| Direnç aralığı (ART) | 0,01 Ω – 200 kΩ |
| Direnç aralığı (kazıksız) | 0,01 Ω – 200 Ω |
| Direnç doğruluğu (2P/3P/4P) | %2 ±3 dijit |
| Direnç doğruluğu (ART) | %5 ±3 dijit |
| Direnç doğruluğu (kazıksız) | %7 ±3 dijit |
| Maksimum prob direnci | Rp sınırı 200 kΩ, Rc sınırı 200 kΩ (50 V çıkış gerilimi); 25 V çıkış geriliminde 100 kΩ'a düşer; 0,01 Ω çözünürlük için 5 kΩ'a düşer |
| Toprak Akımı ve Gerilimi | |
| Toprak akımı aralığı (pens ile) | 0,5 mA – 19,9 A |
| Toprak akımı doğruluğu | %5 ±3 dijit |
| Toprak gerilimi aralığı | 0 – 100 V AC |
| Toprak gerilimi doğruluğu | %2 ±2 V |
| Genel | |
| Ekran | 3,5 haneli, yüksek kontrastlı sıvı kristal ekran, arka aydınlatmalı |
| Pil tipi | 8 adet AA (LR6) NiMH şarjlı pil |
| Koruma sınıfı | IP54 |
| Çalışma sıcaklığı | -15 °C ile +55 °C |
| Depolama sıcaklığı | -40 °C ile +70 °C |
| Boyutlar | 203 x 148 x 78 mm |
| Ağırlık | 1 kg |
| Sipariş kodu | 1000-366 |
| Güvenlik ve Standartlar | |
| Güvenlik | IEC61010-1, terminal çiftleri arasında 100 V CAT IV (CAT IV 100 V sınıfı, en az bu sınıfta bir kablo seti kullanımına bağlıdır; örn. opsiyonel iki telli kablo seti 1001-858) |
| EMC | IEC61326-1 uyumlu |
| Standart uygunluğu | KEMA K85B; EN61557 Bölüm 1 (Genel gereklilikler) ve Bölüm 5 (Toprak direnci) |
