Megger ICLAMP Akım Pensi (Toprak Direnci Ölçüm Cihazları İçin)
Megger ICLAMP Akım Pensi, Megger'ın pens destekli toprak direnci ölçüm cihazlarıyla kullanılan yedek/aksesuar akım pensidir. Güncel Megger adıyla MCC1010 (MCC CLAMP) olarak da bilinir; sipariş kodu 1010-516'dır. Setindeki pensi kaybolan veya hasar gören topraklama ölçüm ekipleri için uygundur.
Öne Çıkan Özellikler
- CAT IV 600 V güvenlik sınıfında 1000 A AC'ye kadar akım ölçümü
- 1000:1 dönüştürme oranı, 1 mA/A hassasiyet, ≤1 Ω yük direnci
- 52 mm'ye kadar iletkenler için geniş çeneler
- Kaçak akım ölçümüne uygun yapı
- Tam skalada %0,3 hata ve 0,7° faz kayması (yüksek geçirgenlikli FeNi alaşım çekirdek)
- Çıkış terminallerinde aşırı gerilim koruması
Toprak Direnci Ölçümünde Nasıl Kullanılır?
ART yöntemi: ICLAMP, DET3TC/DET4TC cihazlarıyla ART (Attached Rod Technique) ölçümünde kullanılır. Pens elektrodun iletkenine takılır; elektrot sistemden ayrılmadan yalnızca o elektrottan geçen akım dikkate alınır.

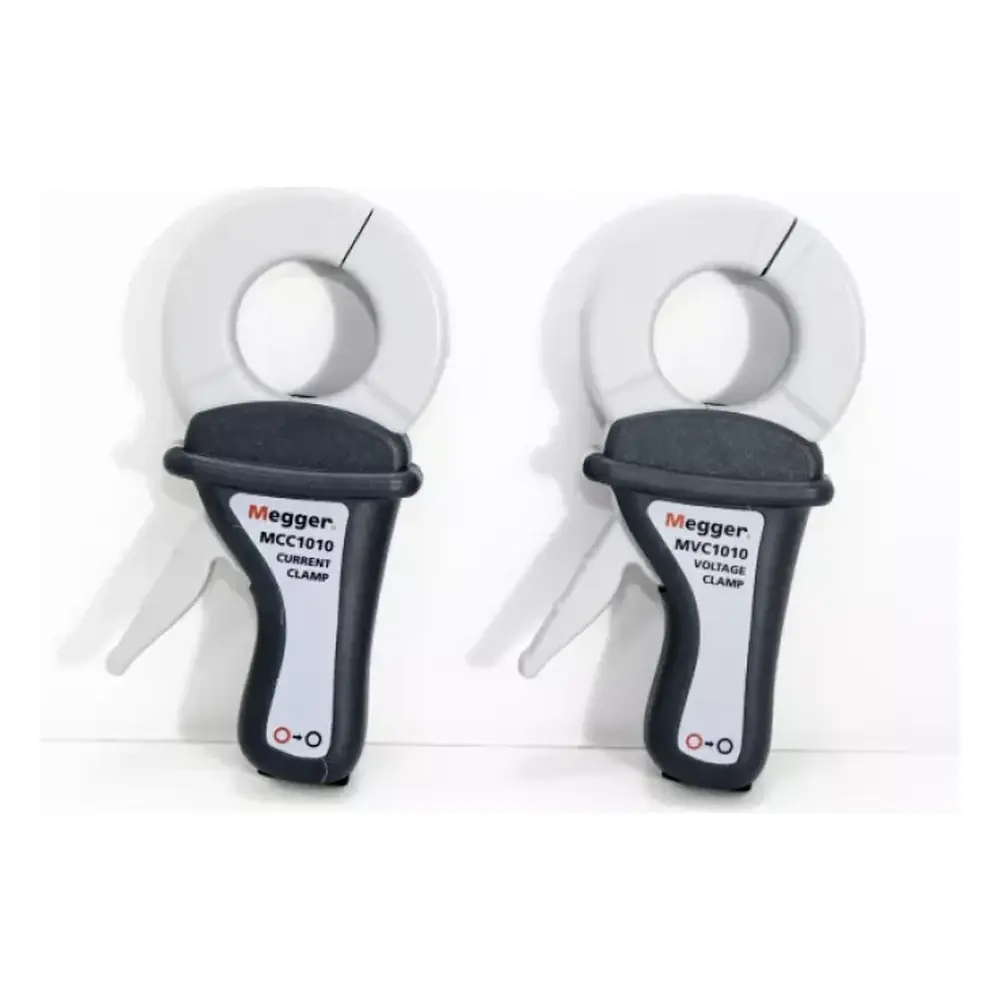

Kazıksız (stakeless) ölçüm: VCLAMP (MVC1010) gerilim pensiyle birlikte iki pensli ölçüm yapılır ve yardımcı kazık çakmaya gerek kalmaz. ICLAMP devreye akım indükler, VCLAMP gerilim düşümünü algılar.
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Akım dönüştürme oranı | 1000:1 (1 mA/A) |
| Maksimum sürekli akım | 1000 A (≤500 Hz), 100 A (>500 Hz) |
| Frekans bant genişliği | 15 Hz – 10 kHz |
| Maksimum iletken çapı | 52 mm |
| Çalışma gerilimi | ≤600 V rms |
| Güvenlik kategorisi | CAT IV 600 V |
| Koruma sınıfı | IP40 (çeneler kapalıyken) |
| Ağırlık / boyutlar | 700 g / 45 mm x 110 mm x 218 mm |
Kutu İçeriği
- MCC1010 (ICLAMP) akım pensi
- Test kablosu
Uyumlu Cihazlar
Megger ICLAMP Akım Pensi şu Megger cihaz ve setleriyle çalışır:
- DET4TC2 ve DET4TCR2
- DET3TC
- DET2/3
- MFT1711 ve MFT1721
- ETK50C ve ETK100C setleri (sette standart olarak bulunur)
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest, 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo, 5.000 TL üzeri ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon (iş ortağı laboratuvar, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- Thermal Master T2S Pro Termal Kamera Standı
- Ölçü Aleti Aksesuarları ve Yardımcı Ekipmanlar
- Megger Ürünleri
Sıkça Sorulan Sorular
ICLAMP ile MCC1010 aynı ürün mü?
Evet. ICLAMP, 1010-516 kodlu MCC1010 (MCC CLAMP) akım pensinin eski adıdır.
Hangi toprak direnci ölçüm cihazlarıyla çalışır?
DET4TC2, DET4TCR2, DET3TC, DET2/3, MFT1711 ve MFT1721 ile uyumludur; ETK50C ve ETK100C setlerinde standart olarak bulunur.
Kazıksız ölçüm için tek pens yeterli mi?
Hayır. Kazıksız (iki pensli) ölçüm için ICLAMP, VCLAMP (MVC1010) gerilim pensiyle birlikte kullanılır. ART yönteminde ise ICLAMP, DET3TC/DET4TC cihazlarıyla kullanılır.
Kutuda neler var?
MCC1010 (ICLAMP) akım pensi ve test kablosu.
Garanti ve kalibrasyon desteği var mı?
Megger ICLAMP Akım Pensi 24 ay garantilidir. TÜRKAK akrediteli kalibrasyon sertifikası talep edilirse ek ücretle sağlanır.
| Elektriksel Özellikler | |
|---|---|
| Akım dönüştürme oranı | 1000:1 |
| Hassasiyet | 1 mA/A |
| Çıkış sinyali doğruluğu | 0,1 A – 1 A: ≤%1 + 5 μA; 1 A – 10 A / 10 A – 100 A: ≤%0,5; 100 A – 1000 A: ≤%0,3 (1 mA – 100 mA aralığı belirtilmemiş) |
| Çıkış sinyali faz kayması | ≤0,7° (0,1 A – 1000 A); 1 mA – 100 mA aralığı belirtilmemiş |
| Maksimum sürekli akım | ≤500 Hz'de 1000 A; >500 Hz'de 100 A |
| Frekans bant genişliği | 15 Hz – 10 kHz |
| Tepe faktörü (crest factor) | 2000 A tepe (300 A rms) akıma kadar ≥6 |
| Nominal yük empedansı | ≤1 Ω (yük direnci / burden resistance) |
| Maksimum çıkış gerilimi | ≤28 V tepe (elektronik sınırlayıcı) |
| DC ofset etkisi | 20 A DC'ye kadar ≤%2 |
| Çalışma gerilimi | ≤600 V rms |
| Mekanik Özellikler | |
| Maksimum iletken çapı | 52 mm |
| Çıkış terminalleri | 4 mm korumalı (shrouded) soketler |
| Muhafaza koruma sınıfı | IP40 (çeneler kapalıyken) |
| Ağırlık | 700 g |
| Boyutlar | 45 mm x 110 mm x 218 mm |
| Ortam Koşulları | |
| Çalışma sıcaklığı | -20 °C ile +50 °C arası, <%85 bağıl nem |
| Depolama sıcaklığı | -40 °C ile +70 °C arası, <%85 bağıl nem |
| Çalışma rakımı | 2000 m |
| Güvenlik ve Standartlar | |
| Elektrik güvenliği | IEC 61010-1:2010 + IEC 61010-2-030:2010 + IEC 61010-2-032:2002 |
| EMC | IEC 61326-1 |
| Güvenlik kategorisi | CAT IV 600 V, kirlilik derecesi 2 |
