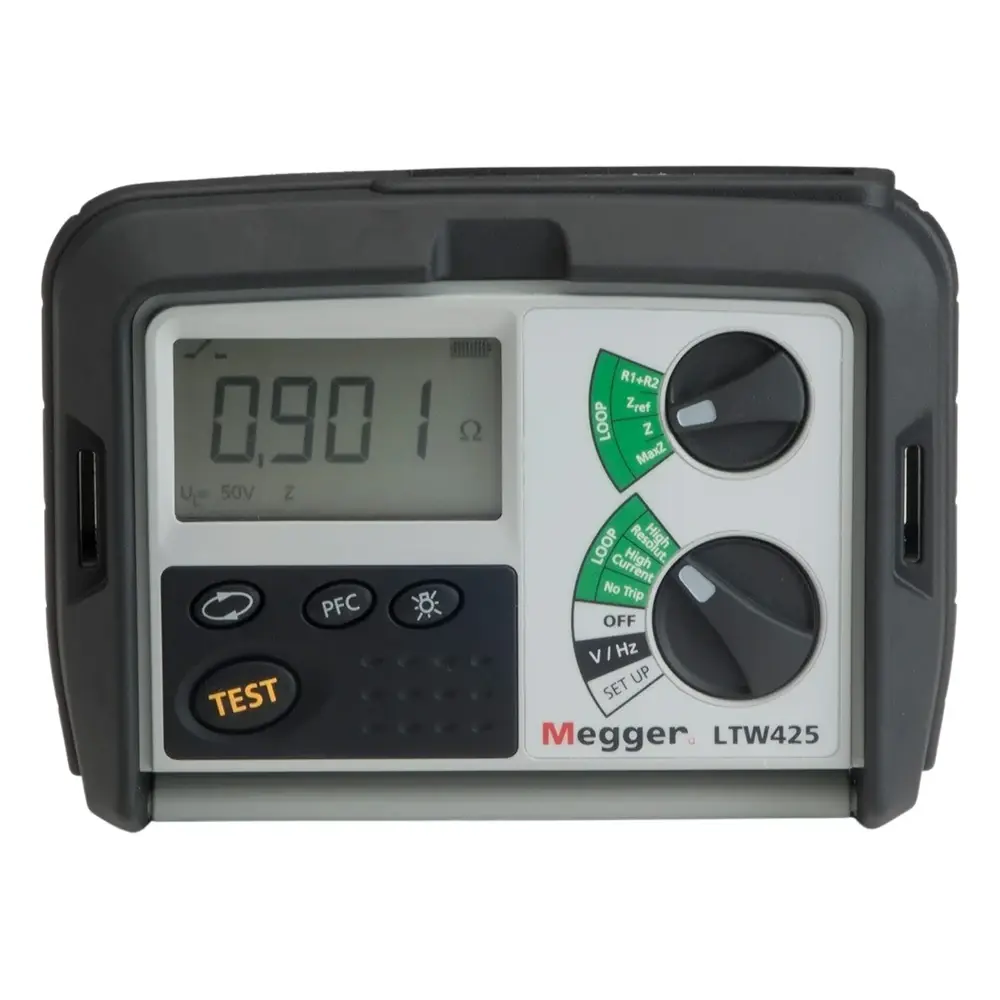

Megger LTW425 Loop Empedans Test Cihazı 0,001 Ω, 40 kA PFC
Megger LTW425 Loop Empedans Test Cihazı, elektrik tesisatlarında çevrim (loop) empedansını iki kablolu bağlantıyla ölçen ve 30 mA ve üzeri kaçak akım rölelerini (RCD) attırmadan test yapabilen yüksek çözünürlüklü bir test cihazıdır. Yüksek akımlı yüksek çözünürlük modunda 0,001 Ω çözünürlüğe ve 40 kA'e kadar beklenen arıza akımı (PFC) hesaplamasına ulaşır; bu özelliğiyle PME beslemelerinde Ze ölçümüne uygundur. Tesisat muayenesi yapan elektrik mühendisleri, periyodik kontrol ekipleri ve elektrik müteahhitleri için tasarlanmıştır.
Faz-toprak, faz-nötr ve faz-faz ölçümleri yapabilen cihaz; 50 V ile 440 V arasındaki uygulamalarda, 110 V orta uçlu (centre-tap) sistemler dahil kullanılabilir. 300 V toprağa göre CAT IV güvenlik sınıfı, IP54 hava koşullarına dayanıklı kasa ve katlanır ön kapak ile saha şartlarına uygundur.
Öne Çıkan Özellikler
- RCD attırmayan loop testi: 2 kablolu no-trip test, 30 mA ve üzeri RCD'leri attırmaması garanti edilir (230 V'ta 15 mA nominal test akımı).
- Yüksek akımlı hızlı test: RCD bulunmayan devreler için 4 A test akımıyla 2 kablolu hızlı test.
- 0,001 Ω çözünürlük: Yüksek akımlı yüksek çözünürlük modunda 3 ondalık basamak, ±%5 ±0,01 Ω doğruluk.
- PFC hesaplama: No-trip ve yüksek akım modunda 20 kA, yüksek çözünürlük modunda 40 kA'e kadar.
- Otomatik test: Kablolar bağlandığında loop testi otomatik başlar (AUTO start); gürültü algılandığında test süresi otomatik olarak uzatılır.
- Maks. Zs ve R1+R2 gösterimi: Ölçüm sonuçlarının değerlendirilmesini kolaylaştırır.
- Gerilim ve frekans ölçümü: 50–440 V AC ve 25–99,99 Hz.
- Saha dostu tasarım: Arka ışıklı ekran, katlanır ön kapak, IP54 kasa; şarj edilebilir pillerle de çalışır, 2000 ardışık test pil ömrü.
Kullanım Alanları
Loop empedansı ölçümü, bir arıza anında koruma cihazının yeterince hızlı açıp açmayacağını değerlendirmek için yapılan temel tesisat testlerindendir. Megger LTW425 Loop Empedans Test Cihazı, RCD korumalı devrelerde rölelere müdahale etmeden ölçüm yapabildiği için işletmedeki tesisatlarda enerji kesintisine yol açmadan test imkânı sunar. Cihaz EN61557 Bölüm 1 ve Bölüm 3 ile uyumludur; BS7671, VDE 0413 bölüm 1 ve 4, HD 384, IEC 364, NFC15-100 ve NEN3140 gerekliliklerini karşılar.
- Yeni tesisatların devreye alma ve muayene ölçümleri
- Konut, ticari bina ve sanayi tesislerinde periyodik elektrik tesisatı kontrolleri
- RCD korumalı priz devrelerinde attırmadan loop empedansı ölçümü
- PME beslemelerinde Ze ve beklenen arıza akımının (PFC) belirlenmesi
- 110 V orta uçlu şantiye besleme sistemlerinde test
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Loop gösterge aralığı | 0,01 Ω – 2000 Ω (yüksek çözünürlük modunda 0,001 Ω – 2000 Ω) |
| Loop doğruluğu (230 V AC) | ±%5 ±0,03 Ω |
| Nominal test akımı | 15 mA (no-trip), 4 A (yüksek akım) |
| PFC | No-trip 20 kA, yüksek akım 20 kA, yüksek çözünürlük modu 40 kA |
| Gerilim ölçümü | 50 V – 440 V AC, ±%2 ±1 V |
| Frekans ölçümü | 25 Hz – 99,99 Hz, ±0,1 Hz |
| Güvenlik | IEC61010-1; 300 V toprağa göre CAT IV |
| Koruma sınıfı | IP54 |
| Güç kaynağı | 8 x 1,5 V LR6 (AA alkalin) veya 8 x 1,2 V NiCd/NiMH |
| Ağırlık | 1000 g ±%10 (test kabloları hariç) |
Kutu İçeriği
- LTW serisi loop test cihazı
- Problu ve klipsli 2 kablolu test kablosu (kırmızı/yeşil)
- Şebeke test kablo seti (fiş tipi cihaz varyantına göre: İngiltere, Schuko veya Avustralya)
- 8 x AA (LR6) pil (takılı)
- Garanti kartı
- Test sertifikası
- Kalibrasyon sertifikası
- CD kullanım kılavuzu
- Sert taşıma çantası (5410-409)
- Uyarı sayfası (5172-238)
Megger LTW425 Loop Empedans Test Cihazı için Türkiye'de kullanılan Schuko prizlere uygun varyant, Schuko CEE 7/7 fişli test kablosuyla gelen LTW425-EU-SC'dir.
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit
- Havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvarımız aracılığıyla; sertifika talep edilirse ek ücretle düzenlenir)
- Hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- Megger TPT420 Voltaj Test Cihazı 1500 V DC, CAT IV 1000 V
- KYORITSU KEW 4140 LOOP/PSC/PFC TEST CİHAZI (L-PE, L-N, L-L)
- Loop Empedans Test Cihazları
- Megger Ürünleri
Sıkça Sorulan Sorular
LTW425 kaçak akım rölesini (RCD) attırır mı?
No-trip loop testinde 30 mA ve üzeri RCD'leri attırmaması garanti edilir. Bu testte nominal test akımı 230 V'ta 15 mA'dir ve test yaklaşık 10 saniye sürer; gürültü algılanırsa süre otomatik olarak 10 saniye uzatılır. 4 A'lik yüksek akımlı test ise RCD bulunmayan devreler içindir.
LTW425 ile hangi ölçümler yapılır?
Faz-toprak, faz-nötr ve faz-faz loop empedansı ölçümü, PFC hesaplama, gerilim ve frekans ölçümü yapılır. Cihaz ayrıca maks. Zs ve R1+R2 değerlerini gösterir.
Çözünürlük ve PFC aralığı nedir?
Standart loop testinde çözünürlük 0,01 Ω'dur. Yüksek akımlı yüksek çözünürlük modunda 0,001 Ω çözünürlüğe ve ±%5 ±0,01 Ω doğruluğa ulaşılır. PFC no-trip ve yüksek akım modlarında 20 kA'e, yüksek çözünürlük modunda 40 kA'e kadar hesaplanır.
LTW425-EU-SC ne anlama gelir?
Sipariş kodundaki ek, şebeke test kablosunun fiş tipini belirtir: -EU-BS İngiltere BS1363, -EU-SC Schuko CEE 7/7, -EU-AU Avustralya/Yeni Zelanda fişlidir. Türkiye'deki prizler için uygun varyant LTW425-EU-SC'dir.
Hangi standartlara uygundur?
Cihaz IEC61010-1'e göre 300 V toprağa göre CAT IV olarak tasarlanmıştır ve 600 V rms AC'ye kadar sigorta korumalıdır. EN61557 Bölüm 1 ve 3 ile EMC için IEC61326-1'e uygundur; BS7671, VDE 0413 bölüm 1 ve 4, HD 384, IEC 364, NFC15-100 ve NEN3140 gerekliliklerini karşılar.
Cihaz garantili mi, kalibrasyon sertifikası alınabilir mi?
Megger yetkili satıcısı İnovasyonTest üzerinden satın alınan cihaz 24 ay garantilidir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulur. Teknik sorularınız için hafta içi 09:00–17:00 arası WhatsApp ve e-posta ile destek alabilirsiniz.
| Gerilim ve Frekans | |
|---|---|
| Gerilim ölçümü | 50 V – 440 V AC, doğruluk ±%2 ±1 V |
| Frekans ölçümü | 25 Hz – 99,99 Hz, doğruluk ±0,1 Hz |
| Aşırı gerilim | Uygulanan gerilim 440 V'u aşarsa uyarı gösterilir; 600 V rms'i aşarsa cihaz hasar görür |
| Kaynak gerilimi | 50 V – 440 V (49 Hz – 50,1 Hz) |
| Loop Testi | |
| Loop gösterge aralığı | 0,01 Ω – 2000 Ω |
| Loop doğruluğu (230 V AC) | ±%5 ±0,03 Ω |
| Loop doğruluğu (diğer) | ±%10 ±0,02 Ω; 50 V AC'de ±%15 ±0,03 Ω |
| Nominal test akımı (no-trip) | 15 mA (nominal 230 V AC beslemede) |
| Nominal test akımı (yüksek akım) | 4 A (nominal 230 V AC beslemede) |
| EN61557 çalışma aralığı | 0,30 Ω – 1000 Ω |
| No-trip | ≥30 mA RCD'leri attırmaması garanti edilir (no-trip loop testi); test yaklaşık 10 s, gürültü algılanırsa +10 s otomatik uzatma |
| Yüksek çözünürlüklü loop testi | Kaynak 50 V – 440 V (50 Hz); gösterge aralığı 0,001 Ω – 2000 Ω; doğruluk ±%5 ±0,01 Ω; 230 V'ta nominal test akımı 4 A; EN61557 çalışma aralığı 0,30 Ω – 1000 Ω |
| PFC | No-trip 20 kA, yüksek akım 20 kA, yüksek çözünürlük modu 40 kA |
| Ortam Koşulları | |
| Çalışma sıcaklığı | -10 °C ile +50 °C arası |
| Çalışma nemi | Maks. +40 °C'de %90 bağıl nem, yoğuşmasız |
| Depolama sıcaklığı | -25 °C ile +70 °C arası |
| Maksimum yükseklik | 2000 m |
| Koruma sınıfı | IP54 |
| Güvenlik ve Standartlar | |
| Güvenlik | IEC61010-1'e göre tasarlanmıştır; 300 V toprağa göre Kategori IV, faz-faz gerilimleri 440 V'a kadar; 600 V rms AC'ye kadar sigorta korumalı |
| Standartlar | EN61557 Bölüm 1 ve Bölüm 3; EMC IEC61326-1; BS7671, VDE 0413 bölüm 1 ve 4, HD 384, IEC 364, NFC15-100, NEN3140, EN 61557 gerekliliklerini karşılar |
| Ekran ve Güç | |
| Ekran | Arka ışıklı ekran (beyaz ışık) |
| Güç kaynağı | 8 x 1,5 V IEC LR6 (AA alkalin); şarj edilebilir 8 x 1,2 V NiCd veya NiMH |
| Pil ömrü | 2000 ardışık test |
| Fiziksel | |
| Ağırlık | 1000 g ±%10, test kabloları hariç |
| Boyutlar | 203 x 148 x 78 mm |
| Sipariş Bilgisi | |
| Sipariş kodları | LTW425-EU-SC (Schuko CEE 7/7 fişli test kablosu, 1007-158), LTW425-EU-BS (BS1363), LTW425-EU-AU (AS/NZS 3112) |
