Megger MCC1010 Akım Pensi 1000 A AC, CAT IV 600 V

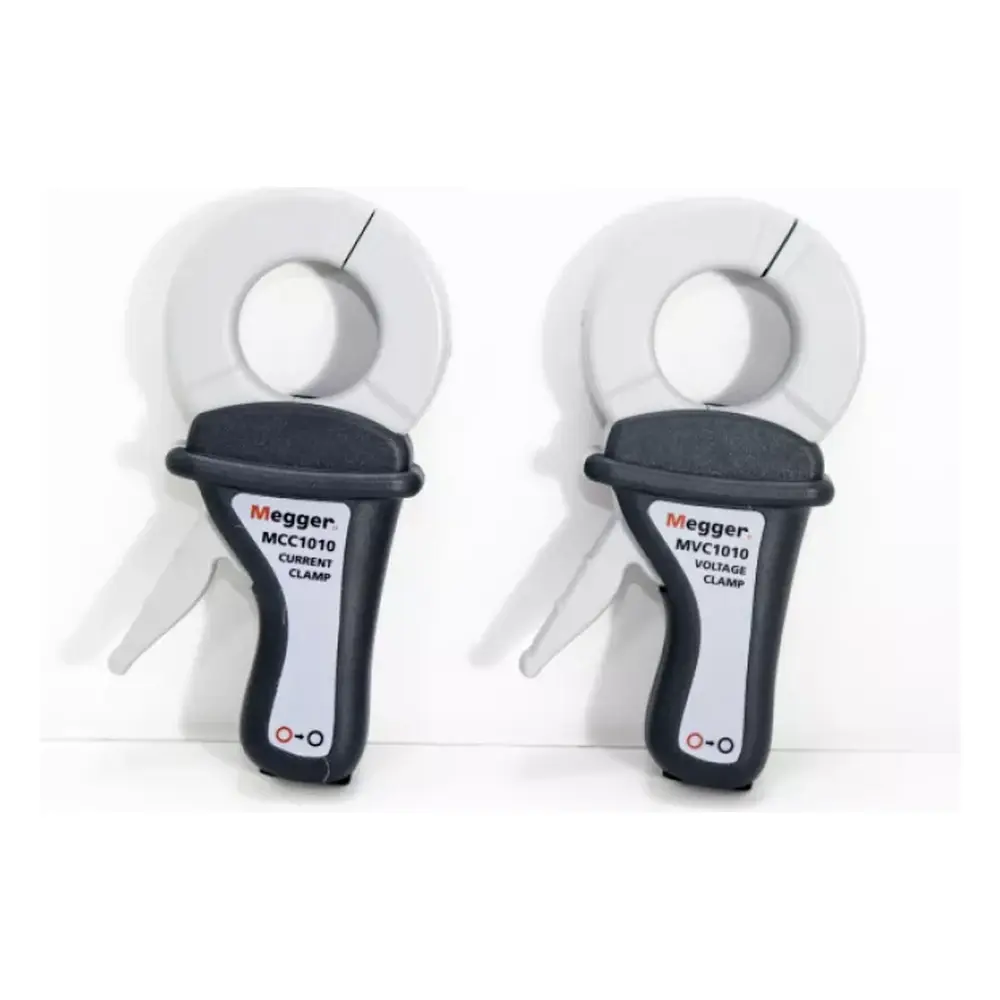

Megger MCC1010 Akım Pensi (eski adıyla ICLAMP), 1000:1 dönüştürme oranıyla 1000 A AC'ye kadar akım ölçümü yapan CAT IV 600 V sınıfı bir akım pensidir. 1 mA/A çıkışı sayesinde 1 A'e kadar ölçüm yapan bir ampermetreye ya da mV AC kademesi olan bir multimetreye bağlanabilir.
Megger DET serisi topraklama test cihazları ve MFT serisi tesisat test cihazlarıyla da kullanılır; MVC1010 gerilim pensiyle birlikte kazıksız (stakeless) direnç ölçümlerinde akımı ölçen pens görevini üstlenir.
Öne Çıkan Özellikler
- 1000 A AC'ye kadar akım ölçümü, CAT IV 600 V güvenlik sınıfı
- 1 mA/A hassasiyet (1 Ω nominal yük üzerinde 1 mV/A)
- 52 mm'ye kadar kabloları kavrayan geniş çeneler
- Çıkış terminallerinde aşırı gerilim koruması (≤28 V tepe, elektronik sınırlayıcı)
- Kaçak akım ölçümlerine uygun
- Tam aralıkta %0,3 hata ve 0,7° faz kayması; güç, enerji ve güç kalitesi ölçümlerine uygun
- 15 Hz – 10 kHz frekans bant genişliği
- MVC1010 ile birlikte kazıksız (stakeless) direnç ölçümü
Kullanım Alanları
Megger veri sayfasına göre Megger MCC1010 Akım Pensi çok sayıda cihazın akım girişine bağlanabilir:
- Güç kalitesi analizörleri ve veri kaydediciler
- Osiloskoplar ve motor test cihazları
- Pens destekli toprak test cihazları, ART (Attached Rod Technique) ve kazıksız testler
- mV AC kademesi olan dijital multimetreler
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Akım dönüştürme oranı | 1000:1 |
| Hassasiyet | 1 mA/A (1 Ω yükte 1 mV/A) |
| Maksimum sürekli akım | 1000 A (≤500 Hz), 100 A (>500 Hz) |
| Frekans bant genişliği | 15 Hz – 10 kHz |
| Doğruluk (100 A – 1000 A) | ≤%0,3, ≤0,7° |
| Maksimum iletken çapı | 52 mm |
| Güvenlik sınıfı | CAT IV 600 V |
| Gövde koruma sınıfı | IP40 (çeneler kapalıyken) |
| Ağırlık | 700 g |
| Sipariş kodu | 1010-516 |
Uyumlu Cihazlar
- Megger DET2/3 (kazıksız mod, MVC1010 ile birlikte)
- Megger DET3TC / DET3 serisi (opsiyonel aksesuar)
- Megger DET4TC ve DET4TCR
- Megger MFT-X1 (opsiyonel, 1 mA – 300 A AC)
- Megger MFT1800 serisi (opsiyonel aksesuar 1010-516)
- 1 A'e kadar ampermetreler veya mV AC kademeli multimetreler
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- Thermal Master T2S Pro Termal Kamera Standı
- Ölçü Aleti Aksesuarları ve Yardımcı Ekipmanlar
- Megger Ürünleri
Sıkça Sorulan Sorular
MCC1010 ile ICLAMP aynı ürün mü?
Evet. MCC1010, Megger'in bu akım pensi için kullandığı güncel model adıdır; ürün piyasada eski adıyla ICLAMP olarak da bilinir. Sipariş kodu 1010-516'dır.
Megger MCC1010 Akım Pensi hangi cihazlarla kullanılabilir?
Megger DET2/3, DET3TC/DET3 serisi, DET4TC, DET4TCR, MFT-X1 ve MFT1800 serisi cihazlarla kullanılabilir. Ayrıca 1 A'e kadar ölçüm yapan ampermetrelere ve mV AC kademesi olan multimetrelere bağlanabilir.
Ölçüm aralığı ve doğruluğu nedir?
Pens, 1000 A AC'ye kadar sürekli akım ölçer (500 Hz üzerinde 100 A). 100 A – 1000 A aralığında doğruluk ≤%0,3 ve faz hatası ≤0,7°'dir; 1 mA – 100 mA aralığı için doğruluk belirtilmemiştir.
MCC1010 ile MVC1010 arasındaki fark nedir?
MCC1010 akımı ölçen pens, MVC1010 ise iletken üzerindeki gerilim düşümünü ölçen gerilim pensidir. Kazıksız (stakeless) direnç ölçümlerinde, örneğin DET2/3 ile, iki pens birlikte kullanılır.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| Elektriksel Özellikler | |
|---|---|
| Akım dönüştürme oranı | 1000:1 |
| Hassasiyet | 1 mA/A (1 Ω yük üzerinde 1 mV/A) |
| Maksimum sürekli akım | ≤500 Hz'de 1000 A; >500 Hz'de 100 A |
| Frekans bant genişliği | 15 Hz – 10 kHz |
| Tepe faktörü (crest factor) | 2000 A tepe (300 A rms) akıma kadar ≥6 |
| Tepe faktörünün etkisi | CF≤4 için ≤%1 |
| Nominal yük empedansı (burden) | ≤1 Ω |
| Maksimum çıkış gerilimi | ≤28 V tepe (elektronik sınırlayıcı) |
| Çalışma gerilimi | ≤600 V rms |
| Doğruluk ve Faz Hatası | |
| 1 mA – 100 mA | Belirtilmemiş |
| 0,1 A – 1 A | ≤%1 + 5 μA |
| 1 A – 10 A | ≤%1 + 5 μA, ≤0,7° |
| 10 A – 100 A | ≤%0,5, ≤0,7° |
| 100 A – 1000 A | ≤%0,3, ≤0,7° |
| Frekansın etkisi | 30 Hz – 5 kHz: ≤%0,25 |
| İletken konumunun etkisi | Genliğin ≤%0,3'ü |
| DC ofsetin etkisi | 20 A DC'ye kadar ≤%2 |
| Mekanik Özellikler | |
| Nüve | Yüksek geçirgenlikli FeNi alaşımı |
| Maksimum iletken çapı | 52 mm |
| Gövde koruma sınıfı | IP40 (çeneler kapalıyken) |
| Çıkış terminalleri | 4 mm korumalı (shrouded) soketler |
| Ağırlık | 700 g |
| Boyutlar | 45 mm x 110 mm x 218 mm |
| Çevre Koşulları | |
| Çalışma sıcaklığı | -20 °C ile +50 °C, <%85 bağıl nem |
| Depolama sıcaklığı | -40 °C ile +70 °C, <%85 bağıl nem |
| Çalışma irtifası | 2000 m |
| Güvenlik ve EMC | |
| Elektriksel güvenlik | IEC 61010-1:2010 + IEC 61010-2-030:2010 + IEC 61010-2-032:2002; CAT IV 600 V, kirlilik derecesi 2 |
| EMC | IEC 61326-1 |
| Sipariş Bilgisi | |
| Sipariş kodu | 1010-516 (MCC1010) |
