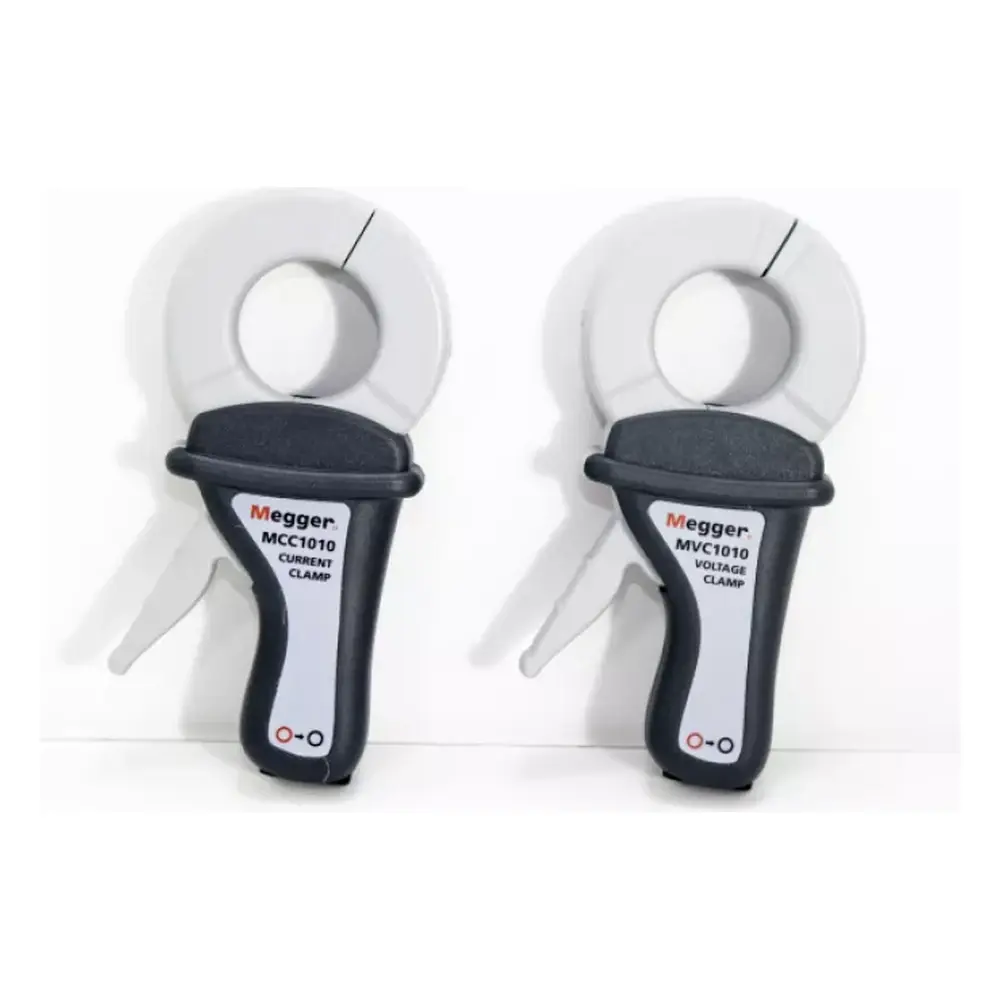

Megger MVC1010 Gerilim Pensi – Kazıksız Ölçüm İçin, CAT IV 600 V
- Ücretsiz Kargo
- 12 aya varan taksit
- 24 ay garanti
- Teknik destek
Megger MVC1010 Gerilim Pensi – Kazıksız Ölçüm İçin, CAT IV 600 V
Megger MVC1010 Gerilim Pensi (eski adıyla VCLAMP), iletken üzerindeki gerilim düşümünü ölçmek için kullanılan ve MCC1010 akım pensiyle çift olarak çalışan bir pens aksesuarıdır. İki pens birlikte kullanıldığında, DET2/3 gibi Megger topraklama test cihazlarında toprak kazığı çakmadan (kazıksız / stakeless) direnç ölçümü yapılabilir.
Pensin gövdesinde "Voltage Clamp" ibaresi bulunur; MFT1800 serisi veri sayfasında da "MVC1010 Voltage clamp" olarak geçer. Megger, MCC1010 ve MVC1010 için ortak bir veri sayfası yayımlar ve bu sayfada iki model birlikte "1000 A AC akım pensi" başlığıyla anılır; aşağıdaki teknik değerler bu ortak veri sayfasından alınmıştır.
Öne Çıkan Özellikler
- Kazıksız ölçümde iletken üzerindeki gerilim düşümünü ölçen gerilim pensi
- MCC1010 akım pensiyle çift olarak kullanılır
- 52 mm'ye kadar kabloları kavrayan geniş çeneler
- CAT IV 600 V güvenlik sınıfı, ≤600 V rms çalışma gerilimi
- Çıkış terminallerinde aşırı gerilim koruması (≤28 V tepe, elektronik sınırlayıcı)
- 4 mm korumalı soket çıkışlar ve yüksek geçirgenlikli FeNi nüve
- IP40 gövde koruması (çeneler kapalıyken), 700 g ağırlık
Kullanım Alanları
Megger MVC1010 Gerilim Pensi, toprak kazığı çakmanın zor veya mümkün olmadığı sahalarda MCC1010 ile birlikte kazıksız direnç ölçümü için kullanılır.
- DET2/3 topraklama test cihazının kazıksız (stakeless) ölçüm modu
- MFT1800 serisi tesisat test cihazlarıyla opsiyonel aksesuar olarak
- MCC1010 ile birlikte pens destekli toprak direnci ölçümleri
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Pens görevi | Gerilim (algılama) pensi, MCC1010 ile çift |
| Maksimum iletken çapı | 52 mm |
| Güvenlik sınıfı | CAT IV 600 V, kirlilik derecesi 2 |
| Çalışma gerilimi | ≤600 V rms |
| Maksimum çıkış gerilimi | ≤28 V tepe (elektronik sınırlayıcı) |
| Çıkış terminalleri | 4 mm korumalı soketler |
| Gövde koruma sınıfı | IP40 (çeneler kapalıyken) |
| Ağırlık / boyutlar | 700 g / 45 x 110 x 218 mm |
| Sipariş kodu | 1010-518 |
Uyumlu Cihazlar
- Megger DET2/3 (kazıksız mod, MCC1010 ile birlikte)
- Megger MFT1800 serisi (opsiyonel aksesuar 1010-518)
- Megger MCC1010 akım pensi (çift olarak kullanılır)
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest güvencesiyle orijinal ürün
- 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo
- 5.000 TL üzeri siparişlerde ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon hizmeti (iş ortağı laboratuvar aracılığıyla, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu üzerinden teklif alabilirsiniz
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- Thermal Master T2S Pro Termal Kamera Standı
- Ölçü Aleti Aksesuarları ve Yardımcı Ekipmanlar
- Megger Ürünleri
Sıkça Sorulan Sorular
MVC1010 ile VCLAMP aynı ürün mü?
Evet. MVC1010, Megger'in bu gerilim pensi için kullandığı güncel model adıdır; ürün piyasada eski adıyla VCLAMP olarak da bilinir. Sipariş kodu 1010-518'dir.
Megger MVC1010 Gerilim Pensi ne işe yarar?
Kazıksız (stakeless) direnç ölçümlerinde iletken üzerindeki gerilim düşümünü ölçer. MCC1010 akım pensiyle birlikte kullanıldığında toprak kazığı çakmadan ölçüm yapılabilir.
MVC1010 tek başına kullanılabilir mi?
Megger dokümanlarında MVC1010, MCC1010 ile çift olarak kullanılan pens olarak tanımlanır. Kazıksız ölçüm için iki pensin birlikte kullanılması gerekir.
Hangi cihazlarla uyumludur?
Megger DET2/3 topraklama test cihazının kazıksız ölçüm modunda MCC1010 ile birlikte ve MFT1800 serisi cihazlarda opsiyonel aksesuar olarak kullanılır.
Garanti ve kalibrasyon hizmeti var mı?
Ürün, Megger yetkili satıcısı İnovasyonTest tarafından 24 ay garantiyle gönderilir. Talep edilirse iş ortağı laboratuvarımız aracılığıyla TÜRKAK akrediteli kalibrasyon sertifikası ek ücretle düzenlenir; periyodik kalibrasyon hizmeti de sunulmaktadır.
| Elektriksel Özellikler | |
|---|---|
| Akım dönüştürme oranı | 1000:1 |
| Hassasiyet | 1 mA/A (1 Ω yük üzerinde 1 mV/A) |
| Maksimum sürekli akım | ≤500 Hz'de 1000 A; >500 Hz'de 100 A |
| Frekans bant genişliği | 15 Hz – 10 kHz |
| Tepe faktörü (crest factor) | 2000 A tepe (300 A rms) akıma kadar ≥6 |
| Tepe faktörünün etkisi | CF≤4 için ≤%1 |
| Nominal yük empedansı (burden) | ≤1 Ω |
| Maksimum çıkış gerilimi | ≤28 V tepe (elektronik sınırlayıcı) |
| Çalışma gerilimi | ≤600 V rms |
| Doğruluk ve Faz Hatası | |
| 1 mA – 100 mA | Belirtilmemiş |
| 0,1 A – 1 A | ≤%1 + 5 μA |
| 1 A – 10 A | ≤%1 + 5 μA, ≤0,7° |
| 10 A – 100 A | ≤%0,5, ≤0,7° |
| 100 A – 1000 A | ≤%0,3, ≤0,7° |
| Frekansın etkisi | 30 Hz – 5 kHz: ≤%0,25 |
| İletken konumunun etkisi | Genliğin ≤%0,3'ü |
| DC ofsetin etkisi | 20 A DC'ye kadar ≤%2 |
| Mekanik Özellikler | |
| Nüve | Yüksek geçirgenlikli FeNi alaşımı |
| Maksimum iletken çapı | 52 mm |
| Gövde koruma sınıfı | IP40 (çeneler kapalıyken) |
| Çıkış terminalleri | 4 mm korumalı (shrouded) soketler |
| Ağırlık | 700 g |
| Boyutlar | 45 mm x 110 mm x 218 mm |
| Çevre Koşulları | |
| Çalışma sıcaklığı | -20 °C ile +50 °C, <%85 bağıl nem |
| Depolama sıcaklığı | -40 °C ile +70 °C, <%85 bağıl nem |
| Çalışma irtifası | 2000 m |
| Güvenlik ve EMC | |
| Elektriksel güvenlik | IEC 61010-1:2010 + IEC 61010-2-030:2010 + IEC 61010-2-032:2002; CAT IV 600 V, kirlilik derecesi 2 |
| EMC | IEC 61326-1 |
| Sipariş Bilgisi | |
| Sipariş kodu | 1010-518 (MVC1010) |
