Megger VCLAMP Gerilim Pensi (Toprak Direnci Ölçüm Cihazları İçin)
Megger VCLAMP Gerilim Pensi, Megger toprak direnci ölçüm cihazlarıyla kazıksız (stakeless) topraklama ölçümü yapmak için ICLAMP akım pensiyle birlikte kullanılan yedek/aksesuar pensidir. Güncel Megger adıyla MVC1010 (MVC CLAMP) olarak da bilinir; sipariş kodu 1010-518'dir. Setindeki gerilim pensini yenilemek isteyenler içindir.
Öne Çıkan Özellikler
- İki pensli kazıksız ölçümde iletken üzerindeki gerilim düşümünü algılar
- CAT IV 600 V güvenlik sınıfı, 1000 A AC'ye kadar akım değeri
- 1000:1 dönüştürme oranı ve 1 mA/A hassasiyet
- 52 mm'ye kadar iletkenler için geniş çeneler
- Yüksek geçirgenlikli FeNi alaşım çekirdek: tam skalada %0,3 hata, 0,7° faz kayması
- Çıkış terminallerinde aşırı gerilim koruması
Kazıksız Ölçümde VCLAMP'in Görevi

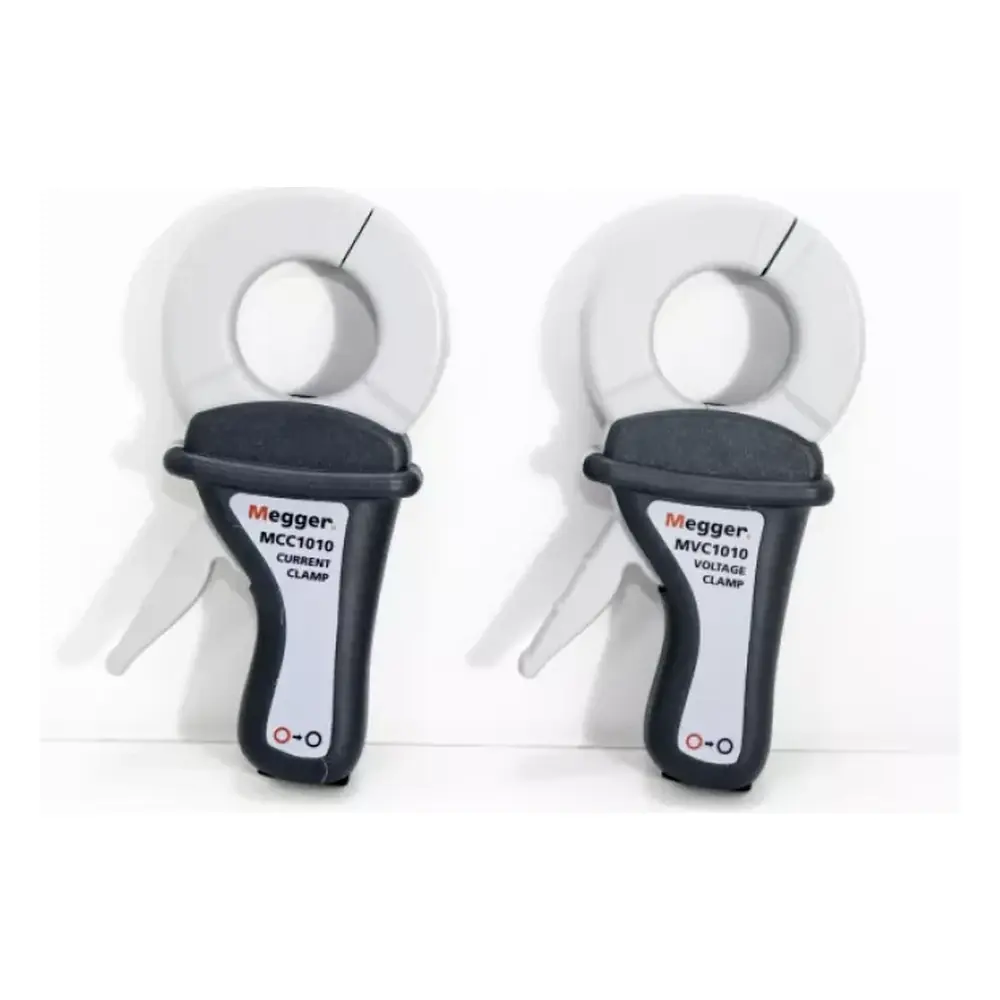

Kazıksız yöntemde iki pens birlikte çalışır: ICLAMP (MCC1010) devreye akım indükler, VCLAMP (MVC1010) iletken üzerindeki gerilim düşümünü ölçer. Böylece yardımcı kazık çakmadan direnç ölçülür. Direnç ölçümü için VCLAMP mutlaka ICLAMP ile birlikte kullanılmalıdır.
Teknik Özellikler Özeti
| Özellik | Değer |
|---|---|
| Akım dönüştürme oranı | 1000:1 (1 mA/A) |
| Maksimum sürekli akım | 1000 A (≤500 Hz), 100 A (>500 Hz) |
| Frekans bant genişliği | 15 Hz – 10 kHz |
| Maksimum iletken çapı | 52 mm |
| Çalışma gerilimi | ≤600 V rms |
| Güvenlik kategorisi | CAT IV 600 V |
| Koruma sınıfı | IP40 (çeneler kapalıyken) |
| Ağırlık / boyutlar | 700 g / 45 mm x 110 mm x 218 mm |
Kutu İçeriği
- MVC1010 (VCLAMP) pens
- Test kablosu
Uyumlu Cihazlar
Megger VCLAMP Gerilim Pensi, ICLAMP ile birlikte şu Megger cihaz ve setlerinde kullanılır:
- DET4TC2 ve DET4TCR2
- DET3TC
- DET2/3
- MFT1711 ve MFT1721
- ETK50C ve ETK100C setleri (sette standart olarak bulunur)
Neden İnovasyonTest?
- Megger yetkili satıcısı İnovasyonTest, 24 ay garanti
- Stoktaki ürünlerde aynı gün kargo, 5.000 TL üzeri ücretsiz kargo
- Kredi kartına 12 aya varan taksit, havale ile ek indirim fırsatı
- TÜRKAK akrediteli kalibrasyon sertifikası ve periyodik kalibrasyon (iş ortağı laboratuvar, talep edilirse ek ücretle)
- Hafta içi 09:00–17:00 WhatsApp ve e-posta ile teknik destek
- Kurumsal ve proje alımları için teklif formu
İlgili Ürünler
- Megger DET3TD Toprak Direnci Ölçüm Cihazı (3 Uçlu, 25/50 V)
- Megger MFT-X1 Çok Fonksiyonlu Tesisat Test Cihazı 1000 V İzolasyon, RCD
- Thermal Master T2S Pro Termal Kamera Standı
- Ölçü Aleti Aksesuarları ve Yardımcı Ekipmanlar
- Megger Ürünleri
Sıkça Sorulan Sorular
VCLAMP ile MVC1010 aynı ürün mü?
Evet. VCLAMP, 1010-518 kodlu MVC1010 (MVC CLAMP) pensinin eski adıdır.
VCLAMP tek başına kullanılabilir mi?
Direnç ölçümü için hayır. Kazıksız ölçümde VCLAMP, ICLAMP (MCC1010) akım pensiyle birlikte kullanılmalıdır.
ICLAMP ile VCLAMP arasındaki fark nedir?
Megger'ın ortak veri sayfasında iki pensin elektriksel değerleri aynıdır. Fark, iki pensli ölçümdeki görevdir: ICLAMP devreye akım indükler, VCLAMP iletken üzerindeki gerilim düşümünü algılar.
Hangi cihazlarla uyumludur?
DET4TC2, DET4TCR2, DET3TC, DET2/3, MFT1711 ve MFT1721 ile uyumludur; ETK50C ve ETK100C setlerinde standart olarak bulunur.
Garanti ve kalibrasyon desteği var mı?
Megger VCLAMP Gerilim Pensi 24 ay garantilidir. TÜRKAK akrediteli kalibrasyon sertifikası talep edilirse ek ücretle sağlanır.
| Elektriksel Özellikler | |
|---|---|
| Akım dönüştürme oranı | 1000:1 |
| Hassasiyet | 1 mA/A |
| Çıkış sinyali doğruluğu | 0,1 A – 1 A: ≤%1 + 5 μA; 1 A – 10 A / 10 A – 100 A: ≤%0,5; 100 A – 1000 A: ≤%0,3 (1 mA – 100 mA aralığı belirtilmemiş) |
| Çıkış sinyali faz kayması | ≤0,7° (0,1 A – 1000 A); 1 mA – 100 mA aralığı belirtilmemiş |
| Maksimum sürekli akım | ≤500 Hz'de 1000 A; >500 Hz'de 100 A |
| Frekans bant genişliği | 15 Hz – 10 kHz |
| Tepe faktörü (crest factor) | 2000 A tepe (300 A rms) akıma kadar ≥6 |
| Nominal yük empedansı | ≤1 Ω (yük direnci / burden resistance) |
| Maksimum çıkış gerilimi | ≤28 V tepe (elektronik sınırlayıcı) |
| DC ofset etkisi | 20 A DC'ye kadar ≤%2 |
| Çalışma gerilimi | ≤600 V rms |
| Mekanik Özellikler | |
| Maksimum iletken çapı | 52 mm |
| Çıkış terminalleri | 4 mm korumalı (shrouded) soketler |
| Muhafaza koruma sınıfı | IP40 (çeneler kapalıyken) |
| Ağırlık | 700 g |
| Boyutlar | 45 mm x 110 mm x 218 mm |
| Ortam Koşulları | |
| Çalışma sıcaklığı | -20 °C ile +50 °C arası, <%85 bağıl nem |
| Depolama sıcaklığı | -40 °C ile +70 °C arası, <%85 bağıl nem |
| Çalışma rakımı | 2000 m |
| Güvenlik ve Standartlar | |
| Elektrik güvenliği | IEC 61010-1:2010 + IEC 61010-2-030:2010 + IEC 61010-2-032:2002 |
| EMC | IEC 61326-1 |
| Güvenlik kategorisi | CAT IV 600 V, kirlilik derecesi 2 |
